Profilé d'entretoise 45x135L 5N, aluminium anodisé, 5 rainures ouvertes - Bosch Rexroth 3842993774
Fiche technique (PDF)
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Profilé d'entretoise asymétrique en aluminium anodisé sur un pas modulaire de 45 mm, avec 5 rainures ouvertes (rainure de profil 10), destiné aux ossatures et structures porteuses exigeantes. Livré avec usinage de profil, disponible en longueurs jusqu'à 6 070 mm. Accessoires recommandés : capuchons de protection 45x45 et 45x90 en gris signal ou noir ESD.

Profilé d'entretoise 45x135L 5N, aluminium anodisé, 5 rainures ouvertes - Bosch Rexroth 3842993774

BOSCH REXROTH Produit original
Prix net (hors TVA)
5,78 €
Excl. 19% VAT , excl. Shipping Cost
Disponible Expédition rapide
Article BRR-3842993774
Réf. fabricant 3842993774
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842993774
Pays d'origineAllemagne
Numéro tarifaire douanier76169990
ÉtatNuevo
Ajouter à ma liste d’envie Ajouter au comparateur
Article
BRR-3842993774
Fréquemment achetés ensemble
Total price

Le profilé d'entretoise 45x135L 5N de Bosch Rexroth est un profilé aluminium asymétrique du système modulaire à pas de 45 mm, doté de 5 rainures ouvertes. Il est conçu pour les ossatures et structures de support exigeantes en construction mécanique et industrielle, là où une rigidité élevée à la flexion dans l'axe Y est nécessaire. Le profilé est livré usiné et peut être adapté par usinage standard ou sur mesure.

  • Rigidité à la flexion élevée : moment d'inertie ly = 274,4 cm⁴ et module de résistance Wy = 40,7 cm³ pour des structures porteuses
  • Grande plage de longueurs : livraison de 50 mm à 6 070 mm, usinage sur mesure jusqu'à 5 400 mm
  • Options d'usinage variées : standard (M12, D9,8, D17, DB17, F1) et sur mesure (DI, DIS, MT, MTS, MI, MIS, DG)
  • Surface anodisée : résistante à la corrosion, couleur naturelle, adaptée aux environnements industriels
  • Compatible avec le système : pas modulaire 45 mm, rainure de profil 10, s'intègre dans le système d'assemblage Bosch Rexroth

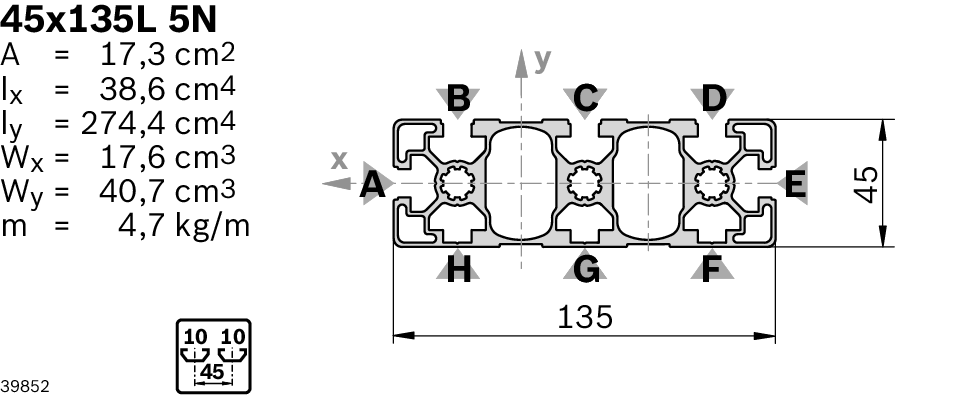

Caractéristiques techniques

PropriétéValeur
Section transversale45x135L 5N
Dimensions45 x 135 mm
Type de profilé5N
Pas modulaire45 mm
Rainure de profil10
Rainures ouvertes5
CouleurNaturel
MatièreAluminium, anodisé
Masse4,7 kg/m
Section du profilé [A]17,3 cm²
Longueur min [L min]50 mm
Longueur max [L max]6 070 mm
Usinage sur mesure max [L max i]5 400 mm
État à la livraisonUsinage de profil
Unité d'emballage1
Moment d'inertie lx38,6 cm⁴
Moment d'inertie ly274,4 cm⁴
Module de résistance Wx17,6 cm³
Module de résistance Wy40,7 cm³
Moment d'inertie en torsion It32,5 cm⁴
Module de résistance en torsion Wt10,9 cm³
RemarqueDGmax = 45°, Lmin1 / Lmin2 = 534 / 768 mm, usinage standard aux rainures désignées
Usinage standardM12 / D9,8 (B,C,D,F,G,H) / D17 (B,C,D,F,G,H) / DB17 / F1 (A,E)
Usinage sur mesureDI / DIS / MT / MTS / MI / MIS / DG
Accessoires recommandésCapuchon 45x45 gris signal, capuchon 45x90 gris signal, capuchon 45x45 noir ESD, capuchon 45x90 noir ESD
Plus d’information
Fabricant Nr. 3842993774
Fabricant Bosch Rexroth
Pays d'origine Allemagne
Poids 0.000000
Hinweis Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet.
Numéro de tarif douanier 76169990
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
