Élément de contrôle à frein TASS TR3, 40 à 80 Nm - Bosch Rexroth 3609438136

Pour les assemblages entre 40 et 80 Nm, l'élément TASS TR3 fournit la charge de contrôle adaptée. Il se place directement sur la broche de vissage et livre en un cycle deux valeurs de couple, l'angle de rotation et un résultat de linéarité. TR3 est la troisième taille des éléments TASS : surplat 32 mm, longueur l3 de 226,5 mm, poids 1,75 kg.

Avantages

• Valeurs M1 40 Nm et M2 80 Nm couvrant la plage indiquée dans la désignation, M3 est spécifié à 100 Nm
• Trois paramètres en un passage : deux valeurs de couple, angle et linéarité, sans second montage de contrôle
• Contrôle à l'état monté, la broche reste dans l'installation et la cadence est à peine interrompue
• Retour immédiat après le cycle de contrôle, la libération ou le réajustement se décide sur place
• Taille TR3 de 1,75 kg avec surplat de 32 mm, facile à manipuler au poste

Applications

• Contrôle régulier des visseuses intégrées et broches de vissage avec consignes de 40 à 80 Nm
• Contrôle et réglage des visseuses avant le démarrage de la production ou après une intervention sur la broche
• Validation quotidienne des postes de vissage sans démontage de la broche

Compatibilité système

• TASS (Tool Analysis and Setup System) de Bosch Rexroth, taille TR3 avec éléments de 20 à 100 Nm

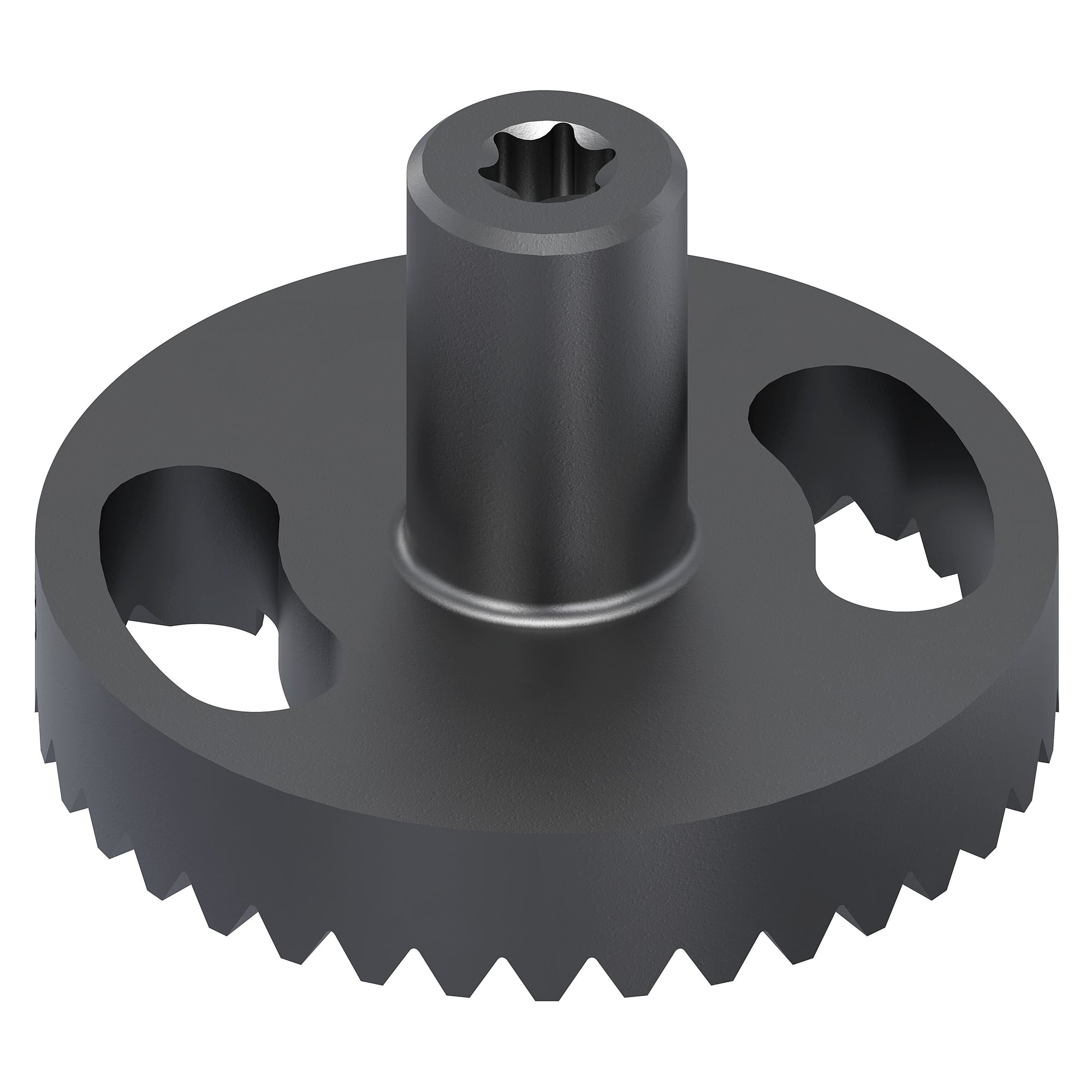

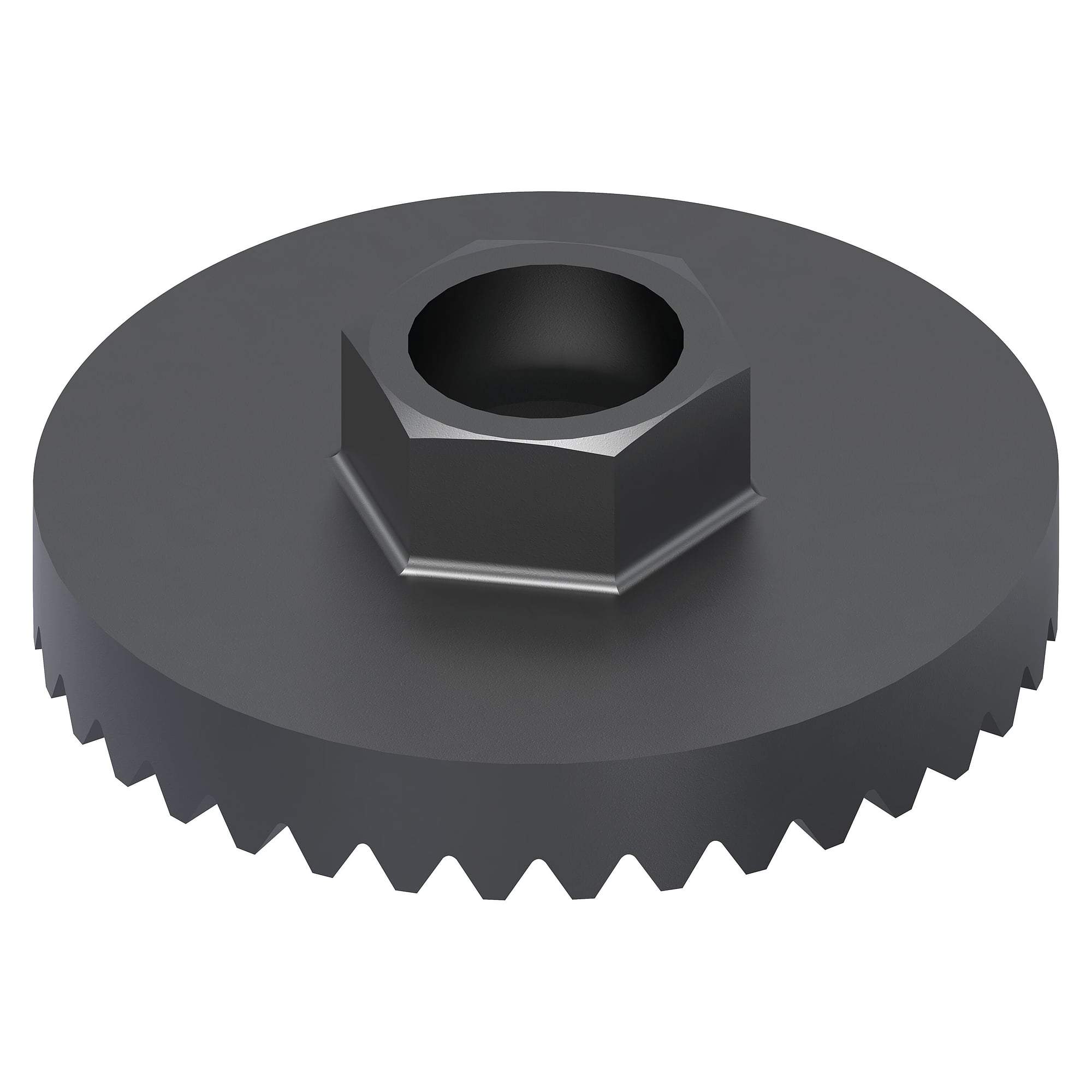

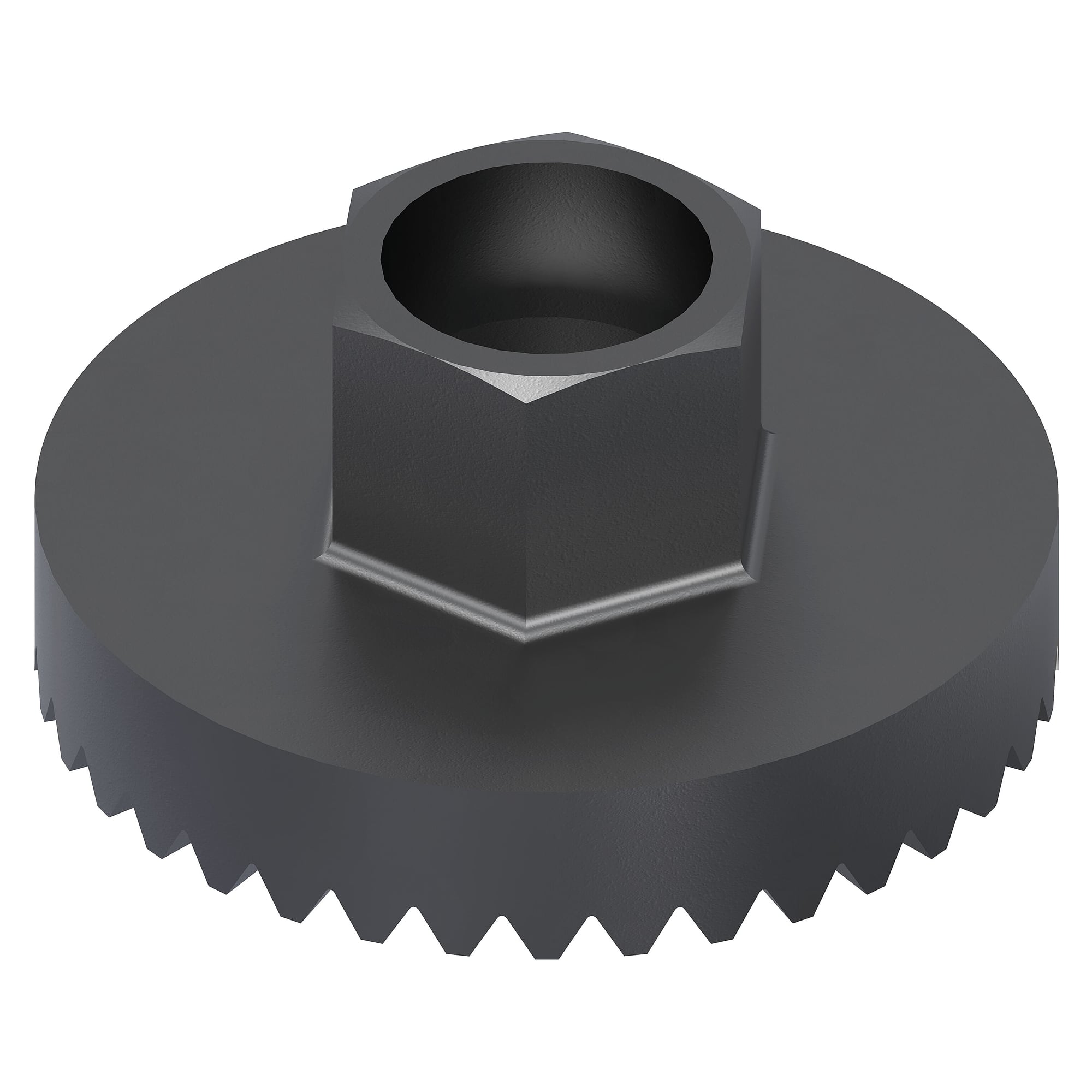

• Des pièces d'adaptation ajustent la prise à l'assemblage (six pans creux et extérieur, Torx, taraudage)
• Support TASS FIX TR3 (Bosch Rexroth 3609438003) pour un montage fixe au poste de contrôle
