Élément de contrôle à frein TASS TR3, 50 à 100 Nm - Bosch Rexroth 3609438138

Avec 50 à 100 Nm, l'élément de contrôle à frein TASS TR3 couvre une plage de couple étroite et convient aux broches dont la valeur de consigne se situe dans cette fenêtre. Le contrôle se fait à l'état monté, deux couples, angle et linéarité en un passage. TR3 est la troisième taille des éléments TASS : surplat 32 mm, longueur l3 de 226,5 mm, poids 1,75 kg.

Avantages

• Valeurs M1 50 Nm et M2 100 Nm couvrant la plage indiquée dans la désignation, M3 est spécifié à 125 Nm
• Contrôle à l'état monté, la broche reste dans l'installation et la cadence est à peine interrompue
• Trois paramètres en un passage : deux valeurs de couple, angle et linéarité, sans second montage de contrôle
• Utilisable à intervalles courts, par exemple chaque jour, les dérives sont détectées avant de se répercuter sur de nombreux vissages
• Taille TR3 de 1,75 kg avec surplat de 32 mm, facile à manipuler au poste

Applications

• Contrôle régulier des visseuses intégrées et broches de vissage avec consignes de 50 à 100 Nm
• Contrôle et réglage des visseuses avant le démarrage de la production ou après une intervention sur la broche
• Validation quotidienne des postes de vissage sans démontage de la broche

Compatibilité système

• TASS (Tool Analysis and Setup System) de Bosch Rexroth, taille TR3 avec éléments de 20 à 100 Nm

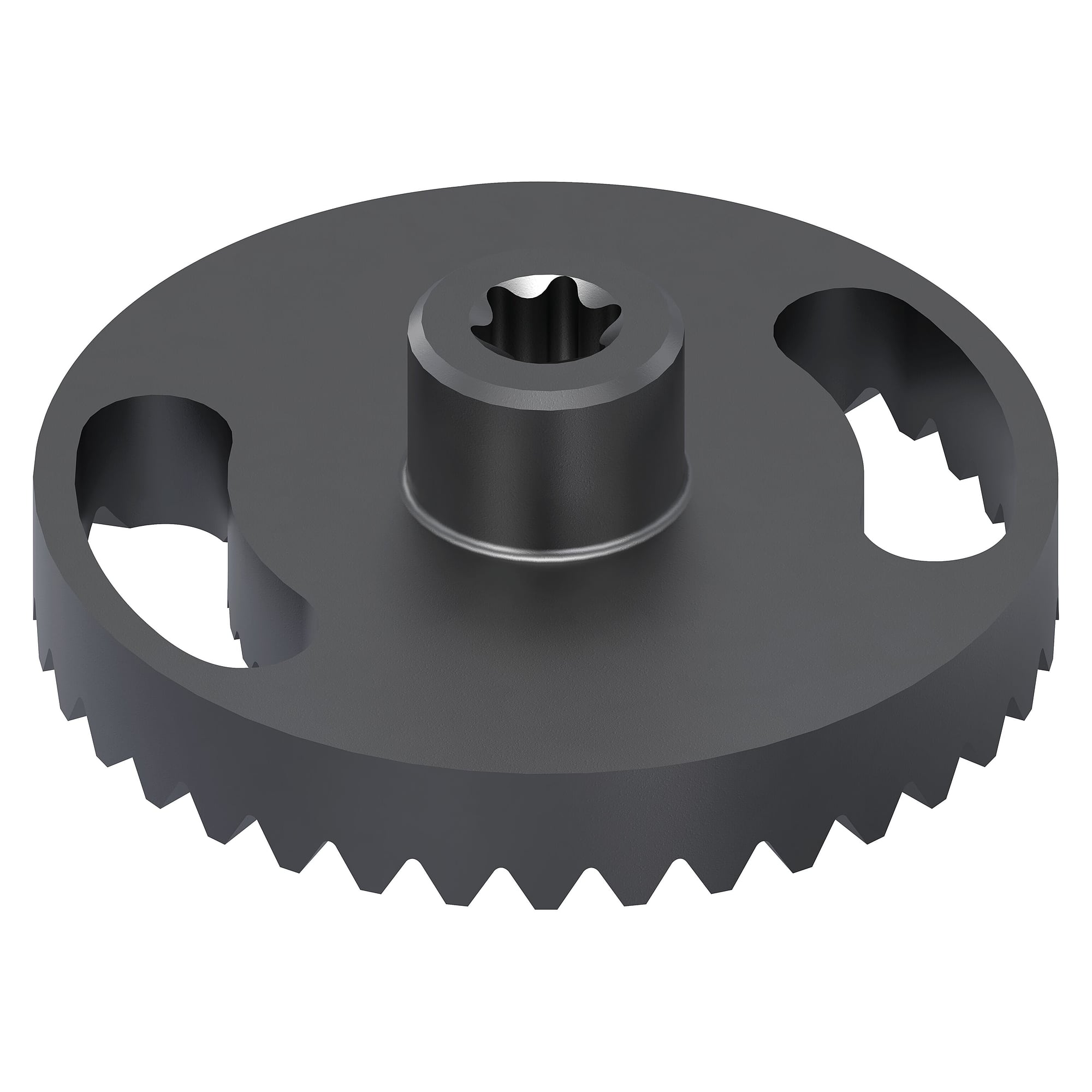

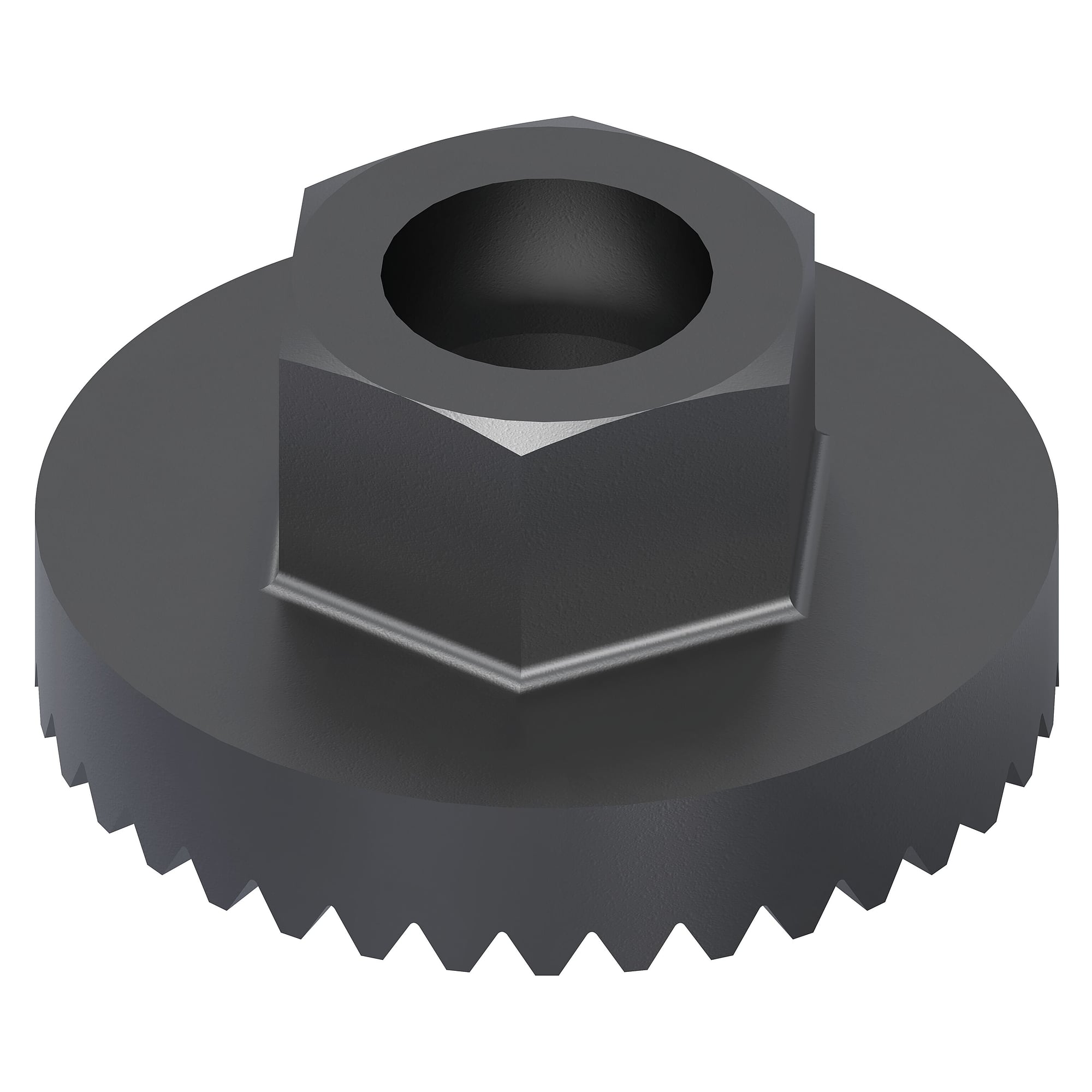

• Des pièces d'adaptation ajustent la prise à l'assemblage (six pans creux et extérieur, Torx, taraudage)
• Support TASS FIX TR3 (Bosch Rexroth 3609438003) pour un montage fixe au poste de contrôle
