L'unite de transfert transversal HQ 2/T assure l'introduction et l'extraction des porte-pièces entre les sections longitudinales et transversales des lignes de montage TS 2, sans entrainement propre - via un accouplement par courroie crantee. La conception conforme ESD autorise l'utilisation en zone protegee contre les decharges electrostatiques (EPA). Disponible en deux tailles avec 1 ou 2 verin(s) de levee, compatible avec les porte-pièces WT 2, WT 2/E et WT 2/F.
Unite de transfert transversal HQ 2/T, ESD, entrainement par courroie crantee, 4-6 bar - Bosch Rexroth 3842998114
BOSCH REXROTH Produit original
Prix net (hors TVA)
1 341,42 €
Article BRR-3842998114
Réf. fabricant 3842998114
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842998114
Pays d'origineAllemagne
Numéro tarifaire douanier84313900
ÉtatNuevo
Article
BRR-3842998114
Fréquemment achetés ensemble
- Cet article: 1 341,42 €

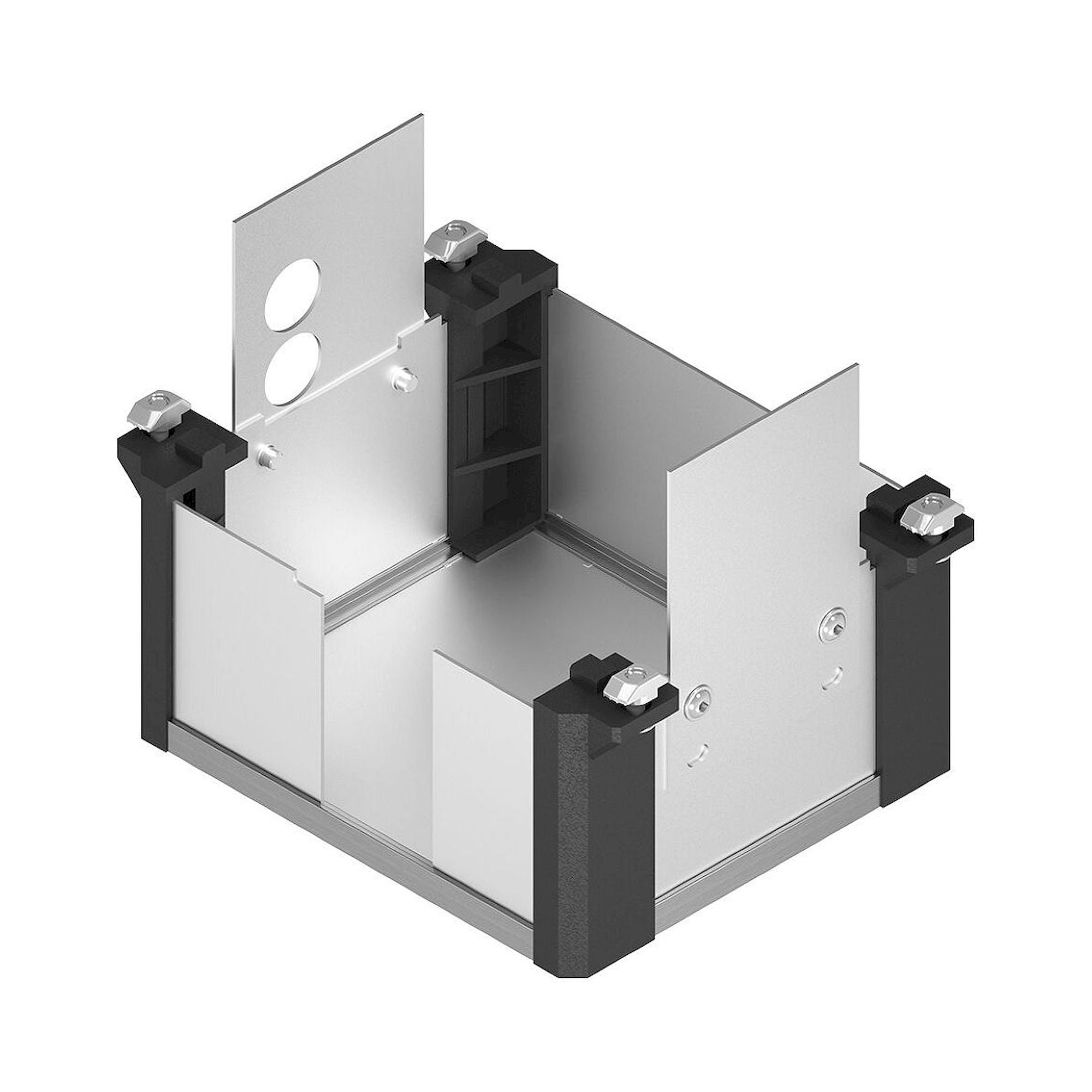

- Boitier de protection SK2 400x400, aluminium anodise - Bosch Rexroth 3842345118 233,27 €
- Unite de transfert transversal a levee HQ 2/O, taille 1/2, compatible ESD, 4-6 bar - Bosch Rexroth 3842998113 1 193,02 €
Total price
L'unite de transfert transversal HQ 2/T permet d'introduire et d'extraire des porte-pièces entre les sections longitudinales et transversales des lignes de montage Bosch Rexroth TS 2. Elle ne dispose pas d'un entrainement propre et est actionnee par accouplement a courroie crantee, generalement associee a une unite HQ 2/O en configuration tandem. La conception conforme ESD la rend utilisable dans les zones de protection electrostatique (EPA).
- Entrainement par courroie crantee: convoyage regulier et menage; medium de transport adapte aux zones EPA
- Deux tailles (BG 1, BG 2) avec 1 ou 2 verins de levee pour couvrir une large gamme de largeurs de voie et de charges
- Equipement pneumatique pour 2 positions de levee (haut, milieu) ou 3 positions (haut, milieu, bas), selectionnable a la commande
- Fonctionnement reversible possible, adapte aux lignes bidirectionnelles
- Montage sur sections ST 2/... (largeur de profil 45 mm) ou ST 2/...-H (largeur de profil 50 mm); compatible avec WT 2, WT 2/E et WT 2/F
- Livre entierement monte, avec visserie de fixation, equipement pneumatique et kit d'entrainement inclus
Caracteristiques techniques
| Parametre | Valeur |
|---|---|
| Reference article | 3842998114 |
| ESD | oui |
| Fonctionnement reversible | possible |
| Taille | BG 1, BG 2 |
| Raccordement air comprime requis | 4 - 6 bar |
| Raccord pneumatique a emboitement | 6 mm |
| Largeur de voie, transport transversal (bQ) | 160, 240, 320, 400, 480, 640, 800 mm |
| Largeur de voie, transport longitudinal (bL) | 160, 240, 320, 400, 480 mm |
| Point de montage / profil (AO) | 0 = profil 45x80, 1 = profil 45x100, 2 = profil 50x100 |
| Equipement pneumatique (PN) | PN 2: position haute + milieu, PN 3: position haute, milieu + basse |
| Etat de livraison | Monte, visserie, equipement pneumatique et kit d'entrainement inclus |
| Accessoires requis | 1 capteur M12x1 (SN = 4 mm) par detection de position, boitier de protection SK 2 |
| Version | TEC |
|---|---|
| Fabricant Nr. | 3842998114 |
| Fabricant | Bosch Rexroth |
| Pays d'origine | Allemagne |
| Poids | 0.009900 |
| Numéro de tarif douanier | 84313900 |
| Informations sur le fabricant du GPSR | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Authenticité de l'article | Produit original |
| Estado del artículo | Nuevo |
| Détection de position | Non |
