Bosch Rexroth R069605088. DOUILLE A BILLES ROTO-RESISTANTE KBDR1-50-WV-2000

Bosch Rexroth
1 191,91 €
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R069605088

Fabricant Nr.
R069605088
Couple KB, 1-50-WV-2000, sans racleur
Ajouter à ma liste d’envie Ajouter au comparateur

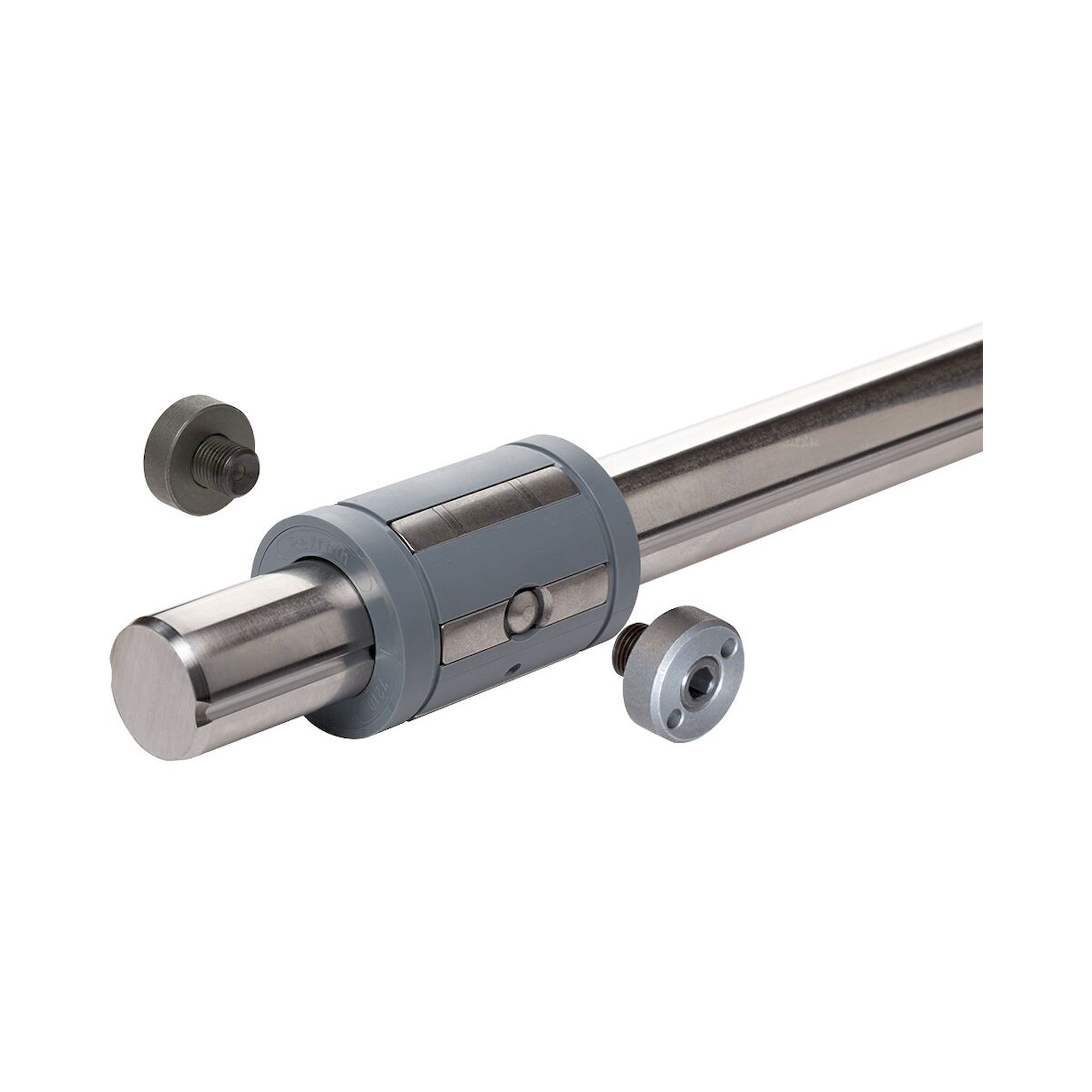

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Glissière roto-résistante (standard)
Rainures de guidage = 1
Diamètre de l’arbre d = 50
Sans racleur
Avec arbre
2000 = longueur standard selon tableau
  • Pour les guidages résistant à la torsion sans support avec un seul arbre
  • Glissières roto-résistantes avec vis de réglage ajustée sans jeu en usine
  • Arbres usinés selon les spécifications client
  • Arbre de précision en acier avec une rainure de guidage pour la transmission des couples
  • Cage de guidage et douille extérieure en PA ou en POM
  • Pistes segmentaires en acier trempé
  • Billes en acier pour roulements à billes
  • Vis de réglage en acier trempé
  • Contre-écrou en acier


Produkteigenschaften
Diamètre de l’arbre d [mm]50
VersionNormal
Modèle guidage à billes sur arbre– fermé
SérieCouple
Racleursans racleurs
Rainures de guidage1
Capacité de charge dynamique C [N]9250
Indication : capacité de charge dynamique CComme la direction de la charge ne peut pas toujours être clairement définie, les capacités de charge indiquées correspondent aux valeurs minimales.
Accélération maximale amax [m/s²]150
Vitesse linéaire maximale admissible vmax [m/s]3
Capacité de charge en torsion dynamique Mt [Nm]103
Longueur douille à billes [mm]100
Diamètre extérieur D [mm]75
Masse m (kg/m) [kg/m]15.3
Température ambiante admissible (min. … max.)-10 °C ... +80 °C
Poids [kg]31.3
Capacité de charge statique C0 [N]6470
Indication : capacité de charge statique C0Comme la direction de la charge ne peut pas toujours être clairement définie, les capacités de charge indiquées correspondent aux valeurs minimales.
TypeDouille à billes
Dimension B (guidages sur rails profilés) [mm]100
Dimension D [mm]75
Dimension M1 [mm]34
Dimension N1 (guidages sur rails profilés) [mm]52
Dimension N2 (guidages sur rails profilés) [mm]12.5
Longueur standard l de l’arbre note en bas de page [mm]R.... ... 85: l = 900 mm, R.... ... 87: l = 1200 mm, R.... ... 88: l = 2000 mm
Longueur standard l de l’arbre [mm]600
Plus d’information
Fabricant Nr. R069605088
Fabricant Bosch Rexroth
Pays d'origine Allemagne
Poids 0.100000
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
