Bosch Rexroth R103581020. LINEAR-SET LSA-B-10-DD

Bosch Rexroth
36,40 €
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R103581020

Fabricant Nr.
R103581020
Linear set (aluminium), B-10, avec deux racleurs
Ajouter à ma liste d’envie Ajouter au comparateur

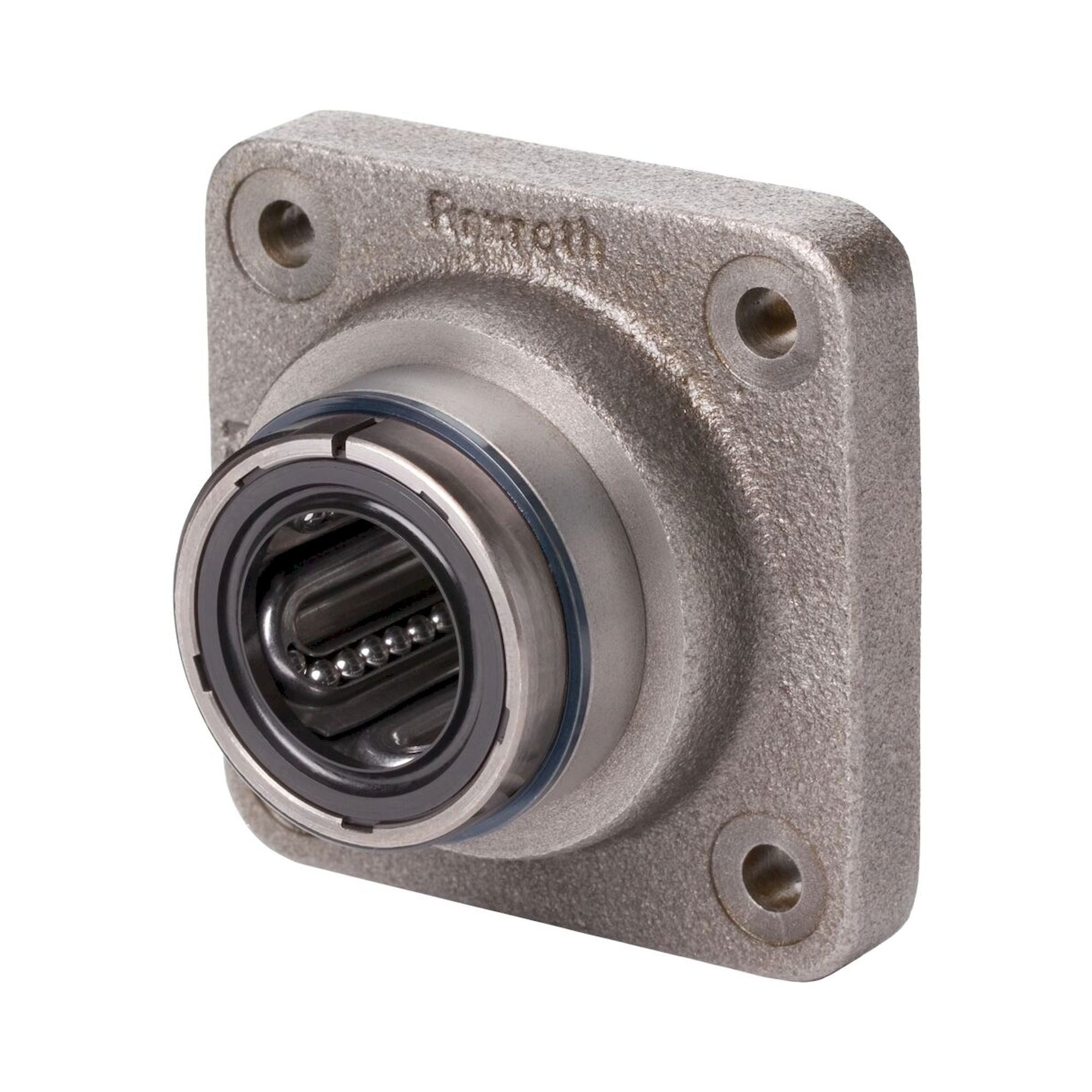

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Linear set (aluminium)
Fermé
Avec douille à billes Super B
Diamètre de l’arbre d = 10
Avec deux racleurs
Version: Normale
  • Corps de précision en mode de construction légère (en aluminium)
  • Douille à billes Super B sans compensation des défauts d'alignement
  • Racleurs rapportés
  • Relubrifiables


Produkteigenschaften
Diamètre de l’arbre d [mm]10
Modèle guidage à billes sur arbre– fermé
SérieSuper B (sans compensation des défauts d’alignement)
Capacité de charge dynamique C [N]730
Indication : capacité de charge dynamique CLes capacités de charge indiquées s’appliquent à la direction principale de la charge. Si la direction de la charge ne correspond pas à la direction principale de la charge, les capacités de charge doivent être multipliées par les facteurs suivants: *
Accélération maximale amax [m/s²]150
Vitesse linéaire maximale admissible vmax [m/s]3
Indication : vitesse admissible maximale vmaxDes vitesses pouvant atteindre 5 m/s sont possibles. La durée de vie est limitée par l’usure importante des pièces en plastique. Des essais ont permis de réaliser des courses de 50 • 105 m à 100 • 105 m sans panne.
Diamètre extérieur D [mm]19
Température ambiante admissible (min. … max.)-10 °C ... +80 °C
Poids [kg]0.11
Capacité de charge statique C0 [N]380
Indication : capacité de charge statique C0Les capacités de charge indiquées s’appliquent à la direction principale de la charge. Si la direction de la charge ne correspond pas à la direction principale de la charge, les capacités de charge doivent être multipliées par les facteurs suivants: *
Note en bas de page force de frottement FRForces de frottement des douilles à billes équipées de racleurs intégrés des deux côtés sans charge radiale. Les forces de frottement dépendent de la vitesse et de la lubrification.
Résistance au démarrage [N]1
TypeLinear set
Dimension A (guidages sur rails profilés) [mm]40
Dimension D [mm]19
Dimension E1 [mm]29
Dimension E2 [mm]20
Dimension E3 (guidages sur rails profilés) [mm]31
Dimension E4 [mm]29
Dimension H [mm]16
Dimension H1 (guidages sur rails profilés) [mm]31.5
Dimension H3 [mm]10
Dimension H4 [mm]10
Dimension L [mm]36
Dimension L3 [mm]10.5
Dimension M [mm]20
Dimension N1 (guidages sur rails profilés) [mm]15
Dimension N2 (guidages sur rails profilés) [mm]11
Dimension S [mm]4.3
Dimension S2 [mm]4
Dimension SW [mm]2.5
Dimension V [mm]5
Plus d’information
Fabricant Nr. R103581020
Fabricant Bosch Rexroth
Pays d'origine Allemagne
Poids 0.100000
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
