Bosch Rexroth R162262210. GUIDE À BILLES EN ACIER AU CARBONE KWC-065-SNS-C2-P-2
394,88 €
Excl. 19% VAT ,
excl. Shipping Cost
Article
BRR-R162262210
Fabricant Nr.
R162262210
Guide à billes, SNS, taille 65, acier CS, précision précision, précharge moyenne, sans cage à billes
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
-
Cet article:
394,88 €Excl. 19% VAT , excl. Shipping Cost
-
Bosch Rexroth R201289332. GUIDE À BILLES RESIST NR KWD-020-SLS-C0-H-1
121,76 €Excl. 19% VAT , excl. Shipping Cost
-
Bosch Rexroth R16233142Y. GUIDE À BILLES EN ACIER AU CARBONE KWD-035-SLS-C1-N-1
118,79 €Excl. 19% VAT , excl. Shipping Cost
Total price
Le guide à billes est très précis et possède les propriétés suivantes:
Taille de construction 65
Modèle SNS: Largeur = étroit, longueur = normal, hauteur = standard
Corps du chariot de guidage en acier au carbone CS
Classe de précharge C2: Précharge moyenne
Classe de précision P: Précision
Sans cage à billes
Conservé
Sans lubrification initiale
Sans élément à rapporter à gauche (bord de butée avant)
Sans élément à rapporter à droite (bord de butée avant)
Graisseur d’angle 45° fourni en vrac.
Corps du chariot de guidage en version standard
Longueur totale du chariot de guidage = 188,0 mm
Construction interchangeable: Les chariots de guidage et les rails de guidage peuvent être combinés entre eux dans chaque précision.
Taille de construction 65
Modèle SNS: Largeur = étroit, longueur = normal, hauteur = standard
Corps du chariot de guidage en acier au carbone CS
Classe de précharge C2: Précharge moyenne
Classe de précision P: Précision
Sans cage à billes
Conservé
Sans lubrification initiale
Sans élément à rapporter à gauche (bord de butée avant)
Sans élément à rapporter à droite (bord de butée avant)
Graisseur d’angle 45° fourni en vrac.
Corps du chariot de guidage en version standard
Longueur totale du chariot de guidage = 188,0 mm
Construction interchangeable: Les chariots de guidage et les rails de guidage peuvent être combinés entre eux dans chaque précision.
- Domaine d'application: Pour encombrement latéral limité
- Guides à billes pour charges lourdes pour la construction mécanique lourde, avec une capacité de charge extrêmement élevée
- Résistance élevée aux couples de rotation
- Capacités de charge élevées égales dans les quatre directions principales de la charge
- Niveau de bruit faible et excellent comportement de fonctionnement
- Différentes classes de précharge
- Raccords de lubrification sur toutes les faces, avec filetage métallique
- Convient pour tous les rails à billes SNS
- Rigidité élevée dans toutes les directions de charge – de ce fait utilisable en tant que guide individuel
- Taraudage de fixation sur face avant pour l'ensemble des pièces rapportées
- Lubrification longue durée possible sur plusieurs années
| Produkteigenschaften | |
|---|---|
| Version | Guidage à billes sur rails |
| Calibre [mm] | 65 |
| Modèle | SNS – étroit, normal, hauteur standard |
| Type de construction | Guides à billes, pour charges élevées |
| Matériau, guidages sur rails profilés | Acier au carbone |
| Classe de précharge | C2 - précharge moyenne |
| Classe de précision | P – Précis |
| Racleur | SS – Racleur standard |
| Cage à billes | Sans cage à billes (standard) |
| Auto-réglage pour compensation des défauts d’alignement | Sans auto-alignement |
| Largeur chariot de guidage [mm] | 126 |
| Longueur du chariot de guidage [mm] | 188 |
| Hauteur du chariot de guidage [mm] | 76 |
| Hauteur du chariot de guidage avec rail de guidage [mm] | 90 |
| Lubrification | Conservé |
| Accélération maximale amax [m/s²] | 250 |
| Indication de l’accélération maximale amax | Si Fcomb◡> 2,8 • Fpr: amax = 50 m/s2 |
| Vitesse linéaire maximale admissible vmax [m/s] | 3 |
| Température ambiante admissible (min. … max.) | -10 °C ... +80 °C |
| Indication : température ambiante admissible (min. … max.) | Autorisé brièvement jusqu’à 100 °C. En cas de températures négatives, nous consulter. |
| Coefficient de frottement μ | 0.002 ... 0.003 |
| Indication : coefficient de frottement μ | Sans frottement du racleur |
| Poids [kg] | 8.62 |
| Capacité de charge dynamique C50 [N] | 217000 |
| Indication : capacité de charge dynamique C50 | Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1. |
| Capacité de charge dynamique C100 [N] | 172000 |
| Indication : capacité de charge dynamique C100 | Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1. |
| Capacité de charge statique C0 [N] | 280000 |
| Capacité de charge en torsion dynamique Mt50 [Nm] | 8580 |
| Indication de la capacité de charge en torsion dynamique Mt50 | Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1. |
| Capacité de charge en torsion dynamique Mt100 [Nm] | 6810 |
| Indication de la capacité de charge en torsion dynamique Mt100 | Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1. |
| Capacité de charge en torsion statique Mt0 [Nm] | 11100 |
| Moment longitudinal dynamique ML50 [Nm] | 5750 |
| Indication du moment longitudinal dynamique ML50 | Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1. |
| Moment longitudinal dynamique ML100 [Nm] | 4560 |
| Indication du moment longitudinal dynamique ML100 | Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1. |
| Moment longitudinal statique ML0 [Nm] | 7400 |
| Pas T du rail de guidage [mm] | 150 |
| Dimension A (guidages sur rails profilés) [mm] | 126 |
| Dimension A1 (guidages sur rails profilés) [mm] | 63 |
| Dimension A2 (systèmes de rails profilés) [mm] | 63 |
| Dimension A3 (systèmes de rails profilés) [mm] | 31.5 |
| Dimension B (guidages sur rails profilés) [mm] | 188 |
| Dimension B tolérance (guidage sur rails profilés) [mm] | |
| Dimension B1 [mm] | 139.6 |
| Dimension E1 [mm] | 76 |
| Dimension E2 (guidages sur rails profilés) [mm] | 70 |
| Dimension E8 (guidages sur rails profilés) [mm] | 76 |
| Dimension E8.1 (guidages sur rails profilés) [mm] | 100 |
| Dimension E9 (guidages sur rails profilés) [mm] | 11 |
| Dimension E9.1 (guidages sur rails profilés) [mm] | 53.5 |
| Dimension H [mm] | 90 |
| Dimension H1 (guidages sur rails profilés) [mm] | 76 |
| Dimension H2 avec bande de protection (guidages sur rails profilés) [mm] | 60.15 |
| Dimension H2 sans bande de protection (guidages sur rails profilés) [mm] | 59.85 |
| Dimension K3 (guidages sur rails profilés) [mm] | 16 |
| Dimension N3 (guidages sur rails profilés) [mm] | 21 |
| Dimension N6 (guidages sur rails profilés) [mm] | 38.5 |
| Dimension N6 tolérance (guidages sur rails profilés) [mm] | |
| Dimension S2 (guidages sur rails profilés) | M16 |
| Dimension S5 (guidages sur rails profilés) [mm] | 18 |
| Dimension S9 | M4x7 mm |
| Dimension S9 diamètre de filetage (guidages sur rails profilés) | M4 |
| Dimension S9 pas de la vis à billes [mm] | 7 |
| Dimension T1 min [mm] | 21 |
| Dimension V1 [mm] | 15 |
| Fabricant Nr. | R162262210 |
|---|---|
| Fabricant | Bosch Rexroth |
| Pays d'origine | Allemagne |
| Poids | 0.100000 |
| Informations sur le fabricant du GPSR | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Authenticité de l'article | Produit original |
| Estado del artículo | Nuevo |
Rédigez votre propre commentaire
Les clients qui ont acheté cet article ont également acheté
Bosch Rexroth R16533112Z. GUIDE À BILLES EN ACIER AU CARBONE KWD-035-FLS-C1-S-1
180,77 €
Excl. 19% VAT ,
excl. Shipping Cost
Bosch Rexroth R165142920. GUIDE À BILLES EN ACIER AU CARBONE KWD-045-FNS-C2-U-1
237,54 €
Excl. 19% VAT ,
excl. Shipping Cost
Bosch Rexroth R163189323. GUIDE À BILLES EN ALUMINIUM KWD-020-FNS-C0-H-1
83,61 €
Excl. 19% VAT ,
excl. Shipping Cost
Bosch Rexroth R162149370. GUIDE À BILLES RESIST CR KWD-045-SNH-C0-H-1
175,93 €
Excl. 19% VAT ,
excl. Shipping Cost
Bosch Rexroth R162171820. GUIDE À BILLES EN ACIER AU CARBONE KWD-030-SNH-C1-X-1
128,88 €
Excl. 19% VAT ,
excl. Shipping Cost
Bosch Rexroth R166589320. GUIDE À BILLES EN ACIER AU CARBONE KWD-020-FKS-C0-H-1
63,84 €
Excl. 19% VAT ,
excl. Shipping Cost

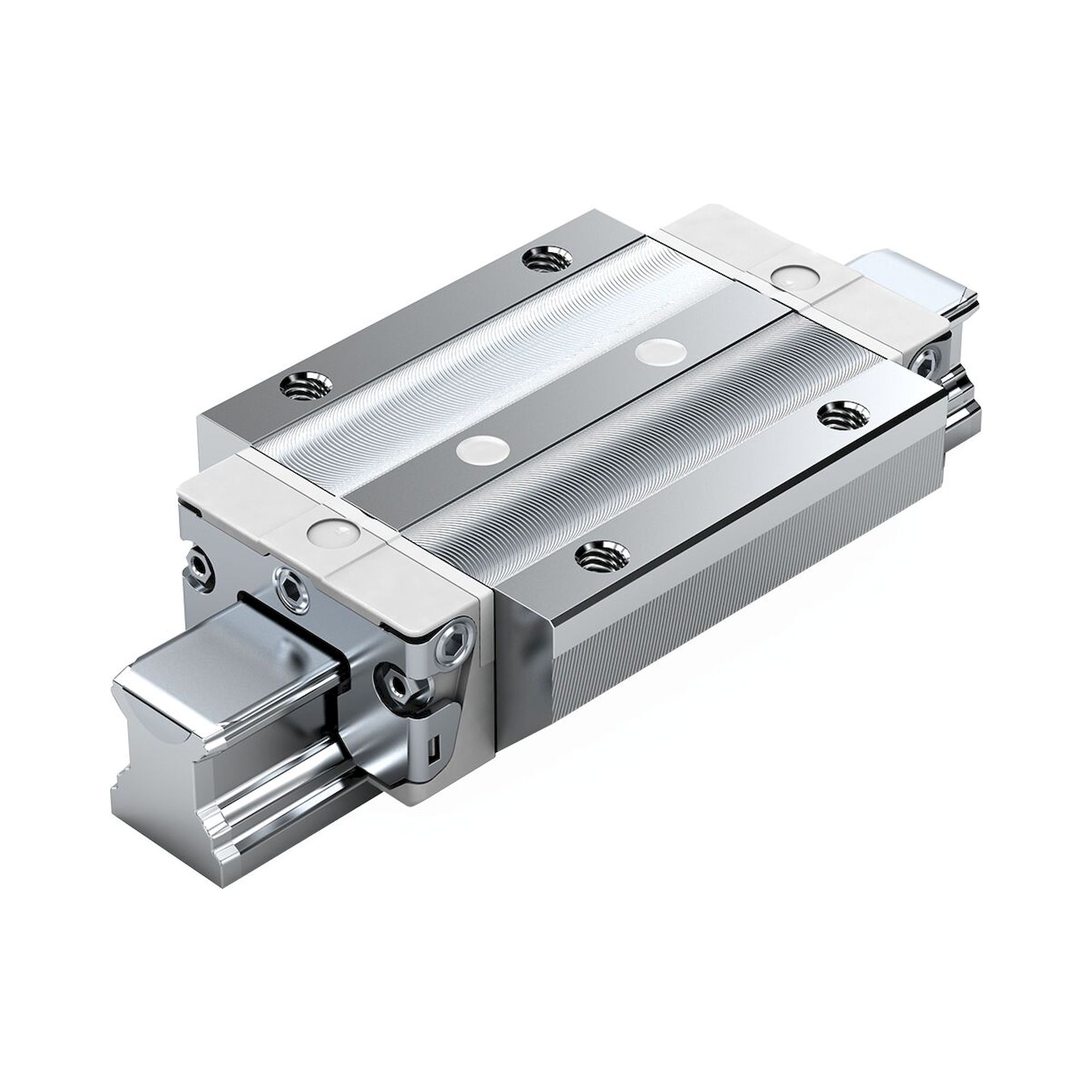

Bosch Rexroth R200271314. GUIDE À BILLES NRFG KWD-030-FLS-C1-H-0
