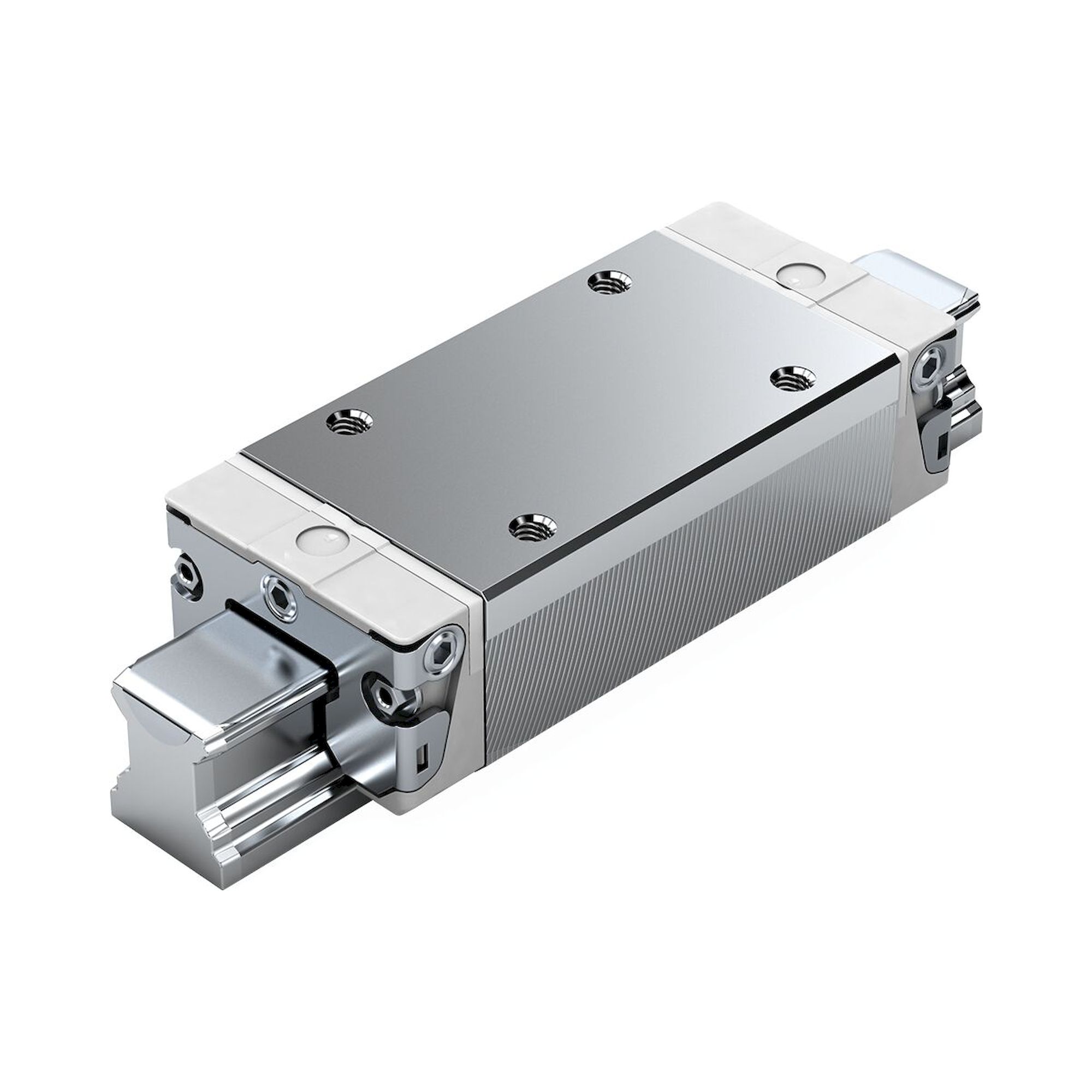

Bosch Rexroth R162329420. GUIDE À BILLES EN ACIER AU CARBONE KWD-025-SLS-C0-N-1

Le guide à billes est très précis et possède les propriétés suivantes:
Taille de construction 25
Modèle SLS: Largeur = étroit, longueur = long, hauteur = standard
Corps du chariot de guidage en acier au carbone CS
Classe de précharge C0: Sans précharge
Classe de précision N: Normale
Sans cage à billes
Première lubrification et conservation
Graisse pour roulements à billes Dynalub 510
Sans élément à rapporter à gauche (bord de butée avant)
Sans élément à rapporter à droite (bord de butée avant)
Raccordement de lubrification droit fourni en vrac.
Corps du chariot de guidage en version standard
Longueur totale du chariot de guidage = 107,9 mm
Construction interchangeable: Les chariots de guidage et les rails de guidage peuvent être combinés entre eux dans chaque précision.

• Domaine d'application: Pour encombrement latéral limité
• Pour les charges très élevées
• Capacités de charge élevées égales dans les quatre directions principales de la charge
• Lubrification longue durée possible sur plusieurs années
• Interchangeabilité illimitée grâce aux nombreuses possibilités de combinaison de toutes les exécutions de rails à billes avec toutes les variantes de guides à billes dans chaque classe de précision
• Résistance élevée aux couples de rotation
• Variations réduites de la déformation élastique grâce à la forme optimale de la zone d'entrée et au nombre élevé de billes
• Éléments rapportés à fixation par le haut sur le guide à billes
• Dispositif d'étanchéité intégré assurant une étanchéité complète
• Système de lubrification minimale avec dépôt intégré en cas de lubrification à l'huile
• Taraudage de fixation sur face avant pour l'ensemble des pièces rapportées
• Adapté pour tous les rails à billes SNS/SNO
• Excellentes valeurs dynamiques
• Différentes classes de précharge

Produkteigenschaften
Version	Guidage à billes sur rails
Calibre [mm]	25
Modèle	SLS – étroit, long, hauteur standard
Type de construction	Guides à billes, haute précision
Matériau, guidages sur rails profilés	Acier au carbone
Classe de précharge	C0 - sans précharge (jeu)
Classe de précision	N – Normal
Racleur	SS – Racleur standard
Cage à billes	Sans cage à billes (standard)
Auto-réglage pour compensation des défauts d’alignement	Sans auto-alignement
Largeur chariot de guidage [mm]	48
Longueur du chariot de guidage [mm]	107.9
Hauteur du chariot de guidage [mm]	29.9
Hauteur du chariot de guidage avec rail de guidage [mm]	36
Lubrification	Première lubrification, conservé
Accélération maximale amax [m/s²]	500
Indication de l’accélération maximale amax	Si Fcomb◡> 2,8 • Fpr: amax = 50 m/s2
Vitesse linéaire maximale admissible vmax [m/s]	5
Température ambiante admissible (min. … max.)	-10 °C ... +80 °C
Indication : température ambiante admissible (min. … max.)	Autorisé brièvement jusqu’à 100 °C. En cas de températures négatives, nous consulter.
Coefficient de frottement μ	0.002 ... 0.003
Indication : coefficient de frottement μ	Sans frottement du racleur
Poids [kg]	0.71
Capacité de charge dynamique C50 [N]	47000
Indication : capacité de charge dynamique C50	Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Capacité de charge dynamique C100 [N]	37300
Indication : capacité de charge dynamique C100	Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Capacité de charge statique C0 [N]	52500
Capacité de charge en torsion dynamique Mt50 [Nm]	670
Indication de la capacité de charge en torsion dynamique Mt50	Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Capacité de charge en torsion dynamique Mt100 [Nm]	530
Indication de la capacité de charge en torsion dynamique Mt100	Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Capacité de charge en torsion statique Mt0 [Nm]	750
Moment longitudinal dynamique ML50 [Nm]	670
Indication du moment longitudinal dynamique ML50	Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Moment longitudinal dynamique ML100 [Nm]	530
Indication du moment longitudinal dynamique ML100	Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Moment longitudinal statique ML0 [Nm]	740
Pas T du rail de guidage [mm]	60
Dimension A (guidages sur rails profilés) [mm]	48
Dimension A1 (guidages sur rails profilés) [mm]	24
Dimension A2 (systèmes de rails profilés) [mm]	23
Dimension A3 (systèmes de rails profilés) [mm]	12.5
Dimension B (guidages sur rails profilés) [mm]	107.9
Dimension B tolérance (guidage sur rails profilés) [mm]	+0.5
Dimension B1 [mm]	79.5
Dimension E1 [mm]	35
Dimension E2 (guidages sur rails profilés) [mm]	50
Dimension E8 (guidages sur rails profilés) [mm]	38.3
Dimension E9 (guidages sur rails profilés) [mm]	11.5
Dimension H [mm]	36
Dimension H1 (guidages sur rails profilés) [mm]	29.9
Dimension H2 avec bande de protection (guidages sur rails profilés) [mm]	24.45
Dimension H2 sans bande de protection (guidages sur rails profilés) [mm]	24.25
Dimension K1 (guidages sur rails profilés) [mm]	20.8
Dimension K2 (guidages sur rails profilés) [mm]	21.95
Dimension K3 (guidages sur rails profilés) [mm]	5.5
Dimension K4 (guidages sur rails profilés) [mm]	5.5
Dimension N3 (guidages sur rails profilés) [mm]	9
Dimension N6 (guidages sur rails profilés) [mm]	15.2
Dimension N6 tolérance (guidages sur rails profilés) [mm]	±0.5
Dimension S2 (guidages sur rails profilés)	M6
Dimension S5 (guidages sur rails profilés) [mm]	7
Dimension S9	M3x5 mm
Dimension S9 diamètre de filetage (guidages sur rails profilés)	M3
Dimension S9 pas de la vis à billes [mm]	5
Dimension T1 min [mm]	13
Dimension V1 [mm]	7.5
