Bosch Rexroth R165163910. GUIDE À BILLES EN ACIER AU CARBONE KWC-065-FNS-C3-U-2

Bosch Rexroth
542,17 €
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R165163910

Fabricant Nr.
R165163910
Guide à billes, FNS, taille 65, acier CS, précision ultra précision, précharge élevée, sans cage à billes
Ajouter à ma liste d’envie Ajouter au comparateur

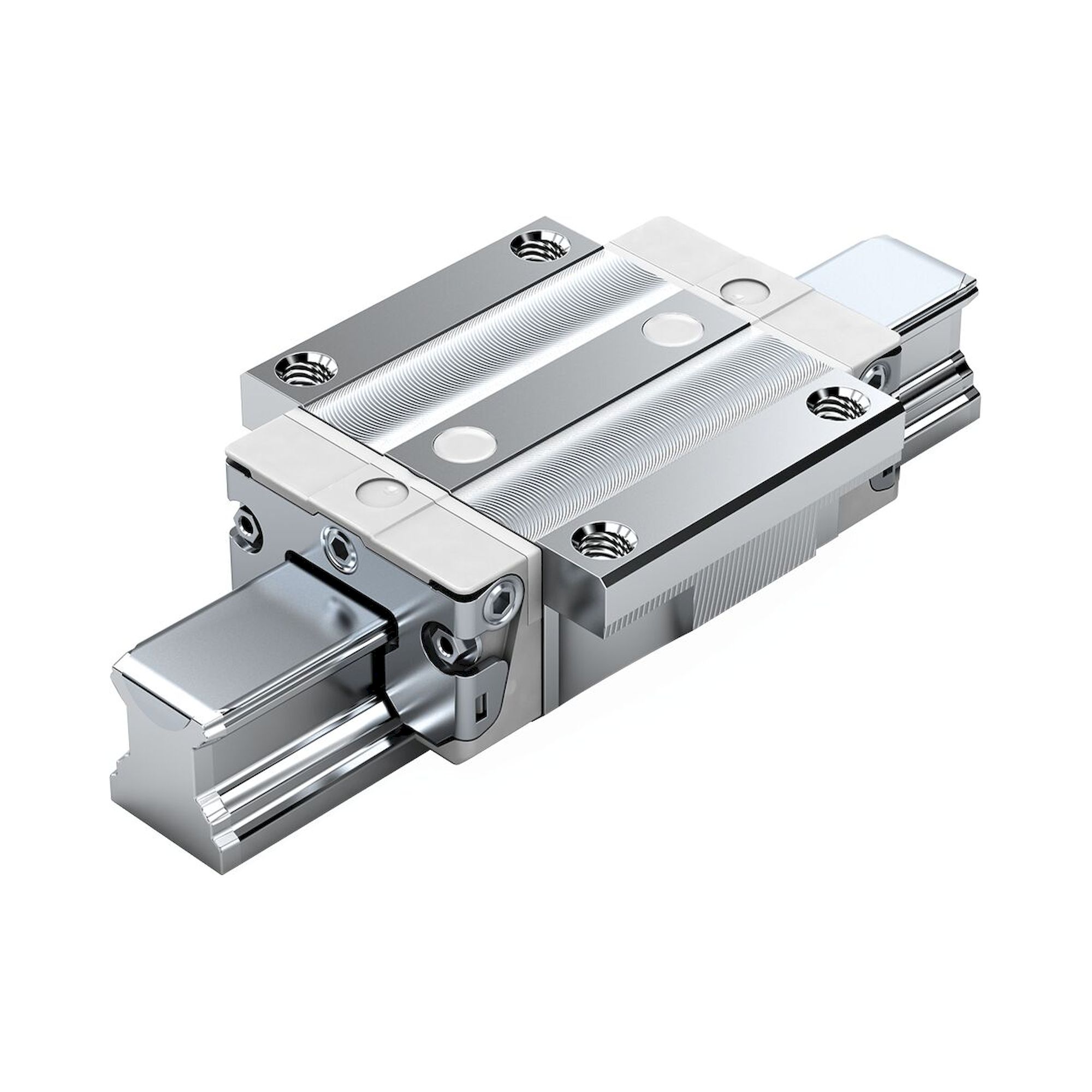

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Le guide à billes est très précis et possède les propriétés suivantes:
Taille de construction 65
Modèle FNS: Largeur = à bride, longueur = normal, hauteur = standard
Corps du chariot de guidage en acier au carbone CS
Classe de précharge C3: Précharge élevée
Classe de précision UP: Ultra précision
Sans cage à billes
Conservé
Sans lubrification initiale
Sans élément à rapporter à gauche (bord de butée avant)
Sans élément à rapporter à droite (bord de butée avant)
Graisseur d’angle 45° fourni en vrac.
Corps du chariot de guidage en version standard
Longueur totale du chariot de guidage = 188,0 mm
Construction interchangeable: Les chariots de guidage et les rails de guidage peuvent être combinés entre eux dans chaque précision.
  • Domaine d'application: Pour les exigences de rigidité élevées
  • Guides à billes pour charges lourdes pour la construction mécanique lourde, avec une capacité de charge extrêmement élevée
  • Rigidité maximale dans toutes les directions de la charge
  • Deux alésages supplémentaires situés au milieu du guide à billes permettent d'augmenter la rigidité lors de l'application d'une charge de bas en haut ou d'une charge latérale
  • Résistance élevée aux couples de rotation
  • Éléments rapportés à fixation par le haut et par le bas sur le guide à billes
  • Faible quantité de lubrifiant grâce à la nouvelle conception des canaux de lubrification
  • Fonctionnement silencieux et souple grâce à la conception optimale de la recirculation et du guidage des billes
  • Variations réduites de la déformation élastique grâce à la forme optimale de la zone d'entrée et au nombre élevé de billes
  • Différentes classes de précharge
  • Taraudage de fixation sur face avant pour l'ensemble des pièces rapportées
  • Convient pour tous les rails à billes SNS
  • Interchangeabilité illimitée grâce aux nombreuses possibilités de combinaison de toutes les exécutions de rails à billes avec toutes les variantes de guides à billes


Produkteigenschaften
VersionGuidage à billes sur rails
Calibre [mm]65
ModèleFNS – à bride, normal, hauteur standard
Type de constructionGuides à billes, pour charges élevées
Matériau, guidages sur rails profilésAcier au carbone
Classe de préchargeC3 - précharge élevée
Classe de précisionUP – Ultra précis
RacleurSS – Racleur standard
Cage à billesSans cage à billes (standard)
Auto-réglage pour compensation des défauts d’alignementSans auto-alignement
Largeur chariot de guidage [mm]170
Longueur du chariot de guidage [mm]188
Hauteur du chariot de guidage [mm]76
Hauteur du chariot de guidage avec rail de guidage [mm]90
LubrificationConservé
Accélération maximale amax [m/s²]250
Indication de l’accélération maximale amaxSi Fcomb◡> 2,8 • Fpr: amax = 50 m/s2
Vitesse linéaire maximale admissible vmax [m/s]3
Température ambiante admissible (min. … max.)-10 °C ... +80 °C
Indication : température ambiante admissible (min. … max.)Autorisé brièvement jusqu’à 100 °C. En cas de températures négatives, nous consulter.
Coefficient de frottement μ0.002 ... 0.003
Indication : coefficient de frottement μSans frottement du racleur
Poids [kg]10.25
Capacité de charge dynamique C50 [N]217000
Indication : capacité de charge dynamique C50Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Capacité de charge dynamique C100 [N]172000
Indication : capacité de charge dynamique C100Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Capacité de charge statique C0 [N]280000
Capacité de charge en torsion dynamique Mt50 [Nm]8580
Indication de la capacité de charge en torsion dynamique Mt50Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Capacité de charge en torsion dynamique Mt100 [Nm]6810
Indication de la capacité de charge en torsion dynamique Mt100Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Capacité de charge en torsion statique Mt0 [Nm]11100
Moment longitudinal dynamique ML50 [Nm]5750
Indication du moment longitudinal dynamique ML50Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Moment longitudinal dynamique ML100 [Nm]4560
Indication du moment longitudinal dynamique ML100Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Moment longitudinal statique ML0 [Nm]7400
Pas T du rail de guidage [mm]150
Dimension A (guidages sur rails profilés) [mm]170
Dimension A1 (guidages sur rails profilés) [mm]85
Dimension A2 (systèmes de rails profilés) [mm]63
Dimension A3 (systèmes de rails profilés) [mm]53.5
Dimension B (guidages sur rails profilés) [mm]188
Dimension B tolérance (guidage sur rails profilés) [mm]+0.5
Dimension B1 [mm]139.6
Dimension E1 [mm]142
Dimension E2 (guidages sur rails profilés) [mm]110
Dimension E3 (guidages sur rails profilés) [mm]82
Dimension E8 (guidages sur rails profilés) [mm]76
Dimension E8.1 (guidages sur rails profilés) [mm]100
Dimension E9 (guidages sur rails profilés) [mm]11
Dimension E9.1 (guidages sur rails profilés) [mm]53.5
Dimension H [mm]90
Dimension H1 (guidages sur rails profilés) [mm]76
Dimension H2 avec bande de protection (guidages sur rails profilés) [mm]60.15
Dimension H2 sans bande de protection (guidages sur rails profilés) [mm]59.85
Dimension K3 (guidages sur rails profilés) [mm]16
Dimension N1 (guidages sur rails profilés) [mm]23
Dimension N2 (guidages sur rails profilés) [mm]14
Dimension N6 (guidages sur rails profilés) [mm]38.5
Dimension N6 tolérance (guidages sur rails profilés) [mm]±0.5
Dimension S1 (guidages sur rails profilés) [mm]14.6
Dimension S2 (guidages sur rails profilés)M16
Dimension S5 (guidages sur rails profilés) [mm]18
Dimension S9M4x7 mm
Dimension S9 diamètre de filetage (guidages sur rails profilés)M4
Dimension S9 pas de la vis à billes [mm]7
Dimension T1 min [mm]21
Dimension V1 [mm]15
Plus d’information
Fabricant Nr. R165163910
Fabricant Bosch Rexroth
Pays d'origine Allemagne
Poids 0.100000
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
