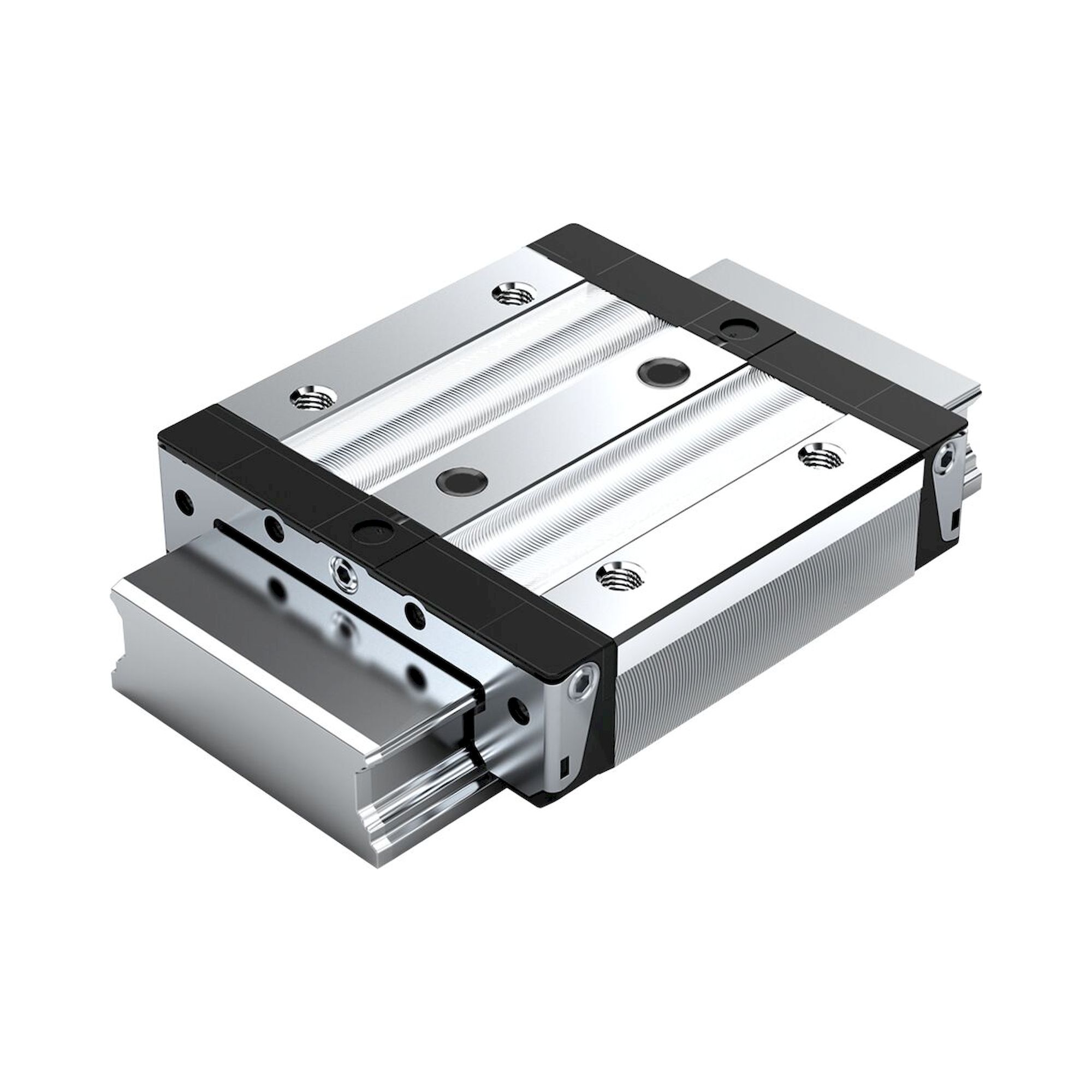

Bosch Rexroth R166271371. GUIDE À BILLES SUPER RESIST CR KWD-030-SKS-C1-H-1

Le guide à billes à réglage automatique compense les défauts d’alignement allant jusqu’à 10’. Il est résistant à la corrosion grâce au revêtement en Resist CR. En outre, il se distingue par les caractéristiques du produit suivantes:
Taille de construction 30
Modèle SKS: Largeur = étroit, longueur = court, hauteur = standard
Corps du chariot de guidage en acier au carbone CS, chromé dur argent mat
Classe de précharge C1: Faible précharge
Classe de précision H: Élevée
Sans cage à billes
Première lubrification et conservation
Graisse pour roulements à billes Dynalub 510
Sans élément à rapporter à gauche (bord de butée avant)
Sans élément à rapporter à droite (bord de butée avant)
Raccordement de lubrification droit fourni en vrac.
Corps du chariot de guidage en version standard
Longueur totale du chariot de guidage = 75,3 mm
Construction interchangeable: Les chariots de guidage et les rails de guidage peuvent être combinés entre eux dans chaque précision.

• Domaine d'application: Pour la compensation des tolérances plus élevées des constructions périphériques
• Niveau de bruit faible et excellent comportement de fonctionnement
• Excellentes valeurs dynamiques
• Interchangeabilité illimitée grâce aux nombreuses possibilités de combinaison de toutes les exécutions de rails à billes avec toutes les variantes de guides à billes dans chaque classe de précision
• Corps du guide à billes en acier, à revêtement résistant à la corrosion, chromé dur, argenté mat
• Compensation automatique des défauts d'alignement (pour les défauts atteignant 10' dans 2 plans)
• Capacités de charge élevées égales dans les quatre directions principales de la charge
• Raccords de lubrification sur toutes les faces, avec filetage métallique
• Fonctionnement silencieux grâce à la conception optimale de la recirculation et de l'entrée
• Classes de précharge: C0 (sans précharge, jeu) et C1 (légère précharge)
• Écarts de parallélisme et de hauteur supérieurs au niveau des surfaces de montage admissibles
• Construction particulièrement compacte

Produkteigenschaften
Version	Guidage à billes sur rails
Calibre [mm]	30
Modèle	SKS – étroit, court, hauteur standard
Type de construction	Guides à billes, super
Matériau, guidages sur rails profilés	À chromage dur
Classe de précharge	C1 - faible précharge
Classe de précision	H – Hautement précis
Racleur	LS – Racleur à faible frottement
Cage à billes	Sans cage à billes (standard)
Auto-réglage pour compensation des défauts d’alignement	Avec auto-alignement
Largeur chariot de guidage [mm]	60
Longueur du chariot de guidage [mm]	75.3
Hauteur du chariot de guidage [mm]	35.35
Hauteur du chariot de guidage avec rail de guidage [mm]	42
Lubrification	Première lubrification, conservé
Charge dynamique maximale Fmax [N]	6100
Accélération maximale amax [m/s²]	500
Indication de l’accélération maximale amax	Si Fcomb◡> 2,8 • Fpr: amax = 50 m/s2
Vitesse linéaire maximale admissible vmax [m/s]	5
Moment de torsion maximal admissible Mt max [Nm]	105
Indication : racleur	Pas de variante/combinaison préférentielle (délais de livraison plus longs)
Température ambiante admissible (min. … max.)	-10 °C ... +80 °C
Indication : température ambiante admissible (min. … max.)	Autorisé brièvement jusqu’à 100 °C. En cas de températures négatives, nous consulter.
Coefficient de frottement μ	0.002 ... 0.003
Indication : coefficient de frottement μ	Sans frottement du racleur
Poids [kg]	0.6
Capacité de charge dynamique C50 [N]	19900
Indication : capacité de charge dynamique C50	Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Capacité de charge dynamique C100 [N]	15800
Indication : capacité de charge dynamique C100	Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Capacité de charge en torsion dynamique Mt50 [Nm]	340
Indication de la capacité de charge en torsion dynamique Mt50	Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Capacité de charge en torsion dynamique Mt100 [Nm]	270
Indication de la capacité de charge en torsion dynamique Mt100	Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Pas T du rail de guidage [mm]	80
Dimension A (guidages sur rails profilés) [mm]	60
Dimension A1 (guidages sur rails profilés) [mm]	30
Dimension A2 (systèmes de rails profilés) [mm]	28
Dimension A3 (systèmes de rails profilés) [mm]	16
Dimension B (guidages sur rails profilés) [mm]	75.3
Dimension B tolérance (guidage sur rails profilés) [mm]	+0.5
Dimension B1 [mm]	45
Dimension E1 [mm]	40
Dimension E8 (guidages sur rails profilés) [mm]	48.4
Dimension E9 (guidages sur rails profilés) [mm]	14.6
Dimension H [mm]	42
Dimension H1 (guidages sur rails profilés) [mm]	35.35
Dimension H2 avec bande de protection (guidages sur rails profilés) [mm]	28.55
Dimension H2 sans bande de protection (guidages sur rails profilés) [mm]	28.35
Dimension K1 (guidages sur rails profilés) [mm]	28.8
Dimension K2 (guidages sur rails profilés) [mm]	30.5
Dimension K3 (guidages sur rails profilés) [mm]	6.05
Dimension K4 (guidages sur rails profilés) [mm]	6.05
Dimension N3 (guidages sur rails profilés) [mm]	12
Dimension N6 (guidages sur rails profilés) [mm]	17
Dimension N6 tolérance (guidages sur rails profilés) [mm]	±0.5
Dimension S2 (guidages sur rails profilés)	M8
Dimension S5 (guidages sur rails profilés) [mm]	9
Dimension S9	M3x5 mm
Dimension S9 diamètre de filetage (guidages sur rails profilés)	M3
Dimension S9 pas de la vis à billes [mm]	5
Dimension T1 min [mm]	16
Dimension V1 [mm]	7
