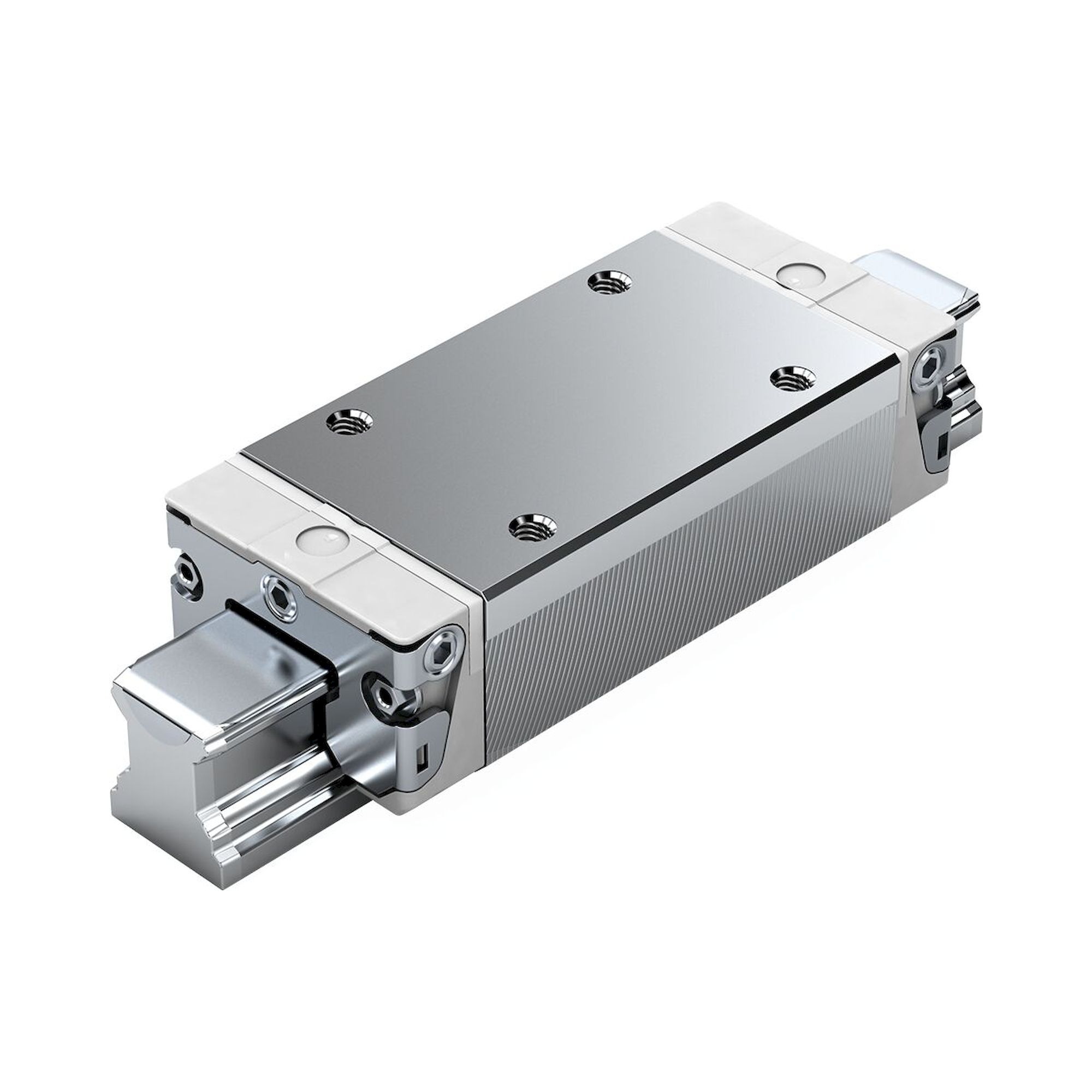

Bosch Rexroth R201219333. GUIDE À BILLES RESIST NR KWD-015-SLS-C0-H-1

Le guide à billes en Resist NR est résistant à la corrosion et très précis. En outre, il se distingue par les caractéristiques du produit suivantes:
Taille de construction 15
Modèle SLS: Largeur = étroit, longueur = long, hauteur = standard
Corps du chariot de guidage en acier résistant à la corrosion selon DIN 10088
Classe de précharge C0: Sans précharge
Classe de précision H: Élevée
Avec cage à billes
Première lubrification et conservation
Graisse pour roulements à billes Dynalub 510
Sans élément à rapporter à gauche (bord de butée avant)
Sans élément à rapporter à droite (bord de butée avant)
Raccordement de lubrification droit fourni en vrac.
Corps du chariot de guidage en version standard
Longueur totale du chariot de guidage = 72,6 mm
Construction interchangeable: Les chariots de guidage et les rails de guidage peuvent être combinés entre eux dans chaque précision.

• Domaine d'application: Pour encombrement latéral limité
• Corps du guide à billes en acier résistant à la corrosion selon DIN EN 10088. Exécution recommandée par Rexroth lorsqu'une protection contre la corrosion est exigée. Délais de livraison réduits.
• Variations des forces de frottement nettement réduites, niveau de force de frottement faible, particulièrement sous charge extérieure
• Lubrification longue durée possible sur plusieurs années
• Zone d'entrée brevetée, permettant d'augmenter la précision du déplacement jusqu'à un facteur de six
• Éléments rapportés à fixation par le haut sur le guide à billes
• Les guides à billes sont lubrifiés en usine
• Excellentes valeurs dynamiques
• Adapté pour tous les rails à billes SNS/SNO
• Résistance élevée aux couples de rotation
• Capacités de charge élevées égales dans les quatre directions principales de la charge
• Cage à billes pour un niveau de bruit faible et un excellent comportement de fonctionnement

Produkteigenschaften
Version	Guidage à billes sur rails
Calibre [mm]	15
Modèle	SLS – étroit, long, hauteur standard
Type de construction	Guides à billes, haute précision
Matériau, guidages sur rails profilés	Acier résistant à la corrosion (corps du chariot de guidage-Resist NR)
Classe de précharge	C0 - sans précharge (jeu)
Classe de précision	H – Hautement précis
Racleur	LS – Racleur à faible frottement
Cage à billes	Avec cage à billes
Auto-réglage pour compensation des défauts d’alignement	Sans auto-alignement
Largeur chariot de guidage [mm]	34
Longueur du chariot de guidage [mm]	72.6
Hauteur du chariot de guidage [mm]	19.9
Hauteur du chariot de guidage avec rail de guidage [mm]	24
Lubrification	Première lubrification, conservé
Accélération maximale amax [m/s²]	500
Indication de l’accélération maximale amax	Si Fcomb◡> 2,8 • Fpr: amax = 50 m/s2
Vitesse linéaire maximale admissible vmax [m/s]	5
Indication : racleur	Pas de variante/combinaison préférentielle (délais de livraison plus longs)
Température ambiante admissible (min. … max.)	​0 °C ... +80 °C
Indication : température ambiante admissible (min. … max.)	Autorisé brièvement jusqu’à 100 °C. En cas de températures négatives, nous consulter.
Coefficient de frottement μ	0.002 ... 0.003
Indication : coefficient de frottement μ	Sans frottement du racleur
Poids [kg]	0.2
Capacité de charge dynamique C50 [N]	14500
Indication : capacité de charge dynamique C50	Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Capacité de charge dynamique C100 [N]	11500
Indication : capacité de charge dynamique C100	Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Capacité de charge statique C0 [N]	15600
Capacité de charge en torsion dynamique Mt50 [Nm]	140
Indication de la capacité de charge en torsion dynamique Mt50	Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Capacité de charge en torsion dynamique Mt100 [Nm]	110
Indication de la capacité de charge en torsion dynamique Mt100	Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Capacité de charge en torsion statique Mt0 [Nm]	150
Moment longitudinal dynamique ML50 [Nm]	140
Indication du moment longitudinal dynamique ML50	Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Moment longitudinal dynamique ML100 [Nm]	110
Indication du moment longitudinal dynamique ML100	Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Moment longitudinal statique ML0 [Nm]	150
Pas T du rail de guidage [mm]	60
Dimension A (guidages sur rails profilés) [mm]	34
Dimension A1 (guidages sur rails profilés) [mm]	17
Dimension A2 (systèmes de rails profilés) [mm]	15
Dimension A3 (systèmes de rails profilés) [mm]	9.5
Dimension B (guidages sur rails profilés) [mm]	72.6
Dimension B tolérance (guidage sur rails profilés) [mm]	+0.5
Dimension B1 [mm]	53.6
Dimension E1 [mm]	26
Dimension E2 (guidages sur rails profilés) [mm]	26
Dimension E8 (guidages sur rails profilés) [mm]	24.55
Dimension E9 (guidages sur rails profilés) [mm]	6.7
Dimension H [mm]	24
Dimension H1 (guidages sur rails profilés) [mm]	19.9
Dimension H2 avec bande de protection (guidages sur rails profilés) [mm]	16.3
Dimension H2 sans bande de protection (guidages sur rails profilés) [mm]	16.2
Dimension K1 (guidages sur rails profilés) [mm]	17.2
Dimension K2 (guidages sur rails profilés) [mm]	18.8
Dimension K3 (guidages sur rails profilés) [mm]	3.2
Dimension K4 (guidages sur rails profilés) [mm]	3.2
Dimension N3 (guidages sur rails profilés) [mm]	6
Dimension N6 (guidages sur rails profilés) [mm]	10.3
Dimension N6 tolérance (guidages sur rails profilés) [mm]	±0.5
Dimension S2 (guidages sur rails profilés)	M4
Dimension S5 (guidages sur rails profilés) [mm]	4.5
Dimension S9	M2,5x3.5 mm
Dimension S9 diamètre de filetage (guidages sur rails profilés)	M2,5
Dimension S9 pas de la vis à billes [mm]	3.5
Dimension T1 min [mm]	12
Dimension V1 [mm]	5
