Moniteur de poste SCS Iron Man Plus avec détection EOS et tension corporelle, double fil - Desco CTC331-WW

Le SCS Iron Man Plus CTC331-WW surveille en continu la mise à la terre d'un opérateur portant un bracelet à double fil et d'une surface de travail conductrice ou dissipative. Il mesure en même temps la tension sur le plan de masse du circuit imprimé et déclenche l'alarme lorsqu'un fer à souder ou une visseuse électrique introduit une surtension de ±5 V ou moins.

Points forts

• Détection EOS : alarme dès qu'un outil transmet une surtension à la carte, seuil réglable par potentiomètre
• Détection de tension corporelle : LED opérateur clignotante et alarme si l'opérateur génère ou touche une tension dangereuse pour les composants sensibles aux ESD
• Traitement numérique du signal avec une faible tension de test de 0,40 V sur l'opérateur
• Boîtier miniature de 22 x 61 x 66 mm avec pattes de fixation, montage possible sous le plan de travail
• Prise opérateur remplaçable sans soudure grâce à la carte de rechange CTA251
• Bloc secteur 100 à 240 V AC avec fiches pour l'Europe, le Royaume-Uni/l'Asie et l'Amérique du Nord

Applications

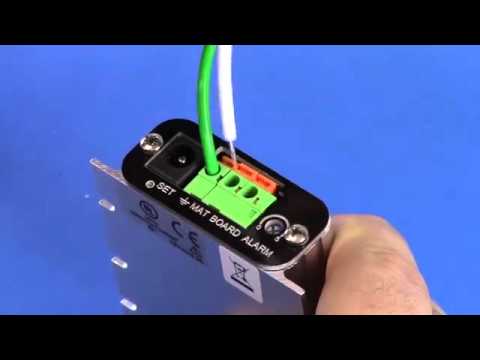

Postes de soudage manuel, retouche et assemblage final de cartes électroniques. Le tapis se raccorde par bornes à fil, et sa surveillance se désactive simplement en ne branchant pas le fil, sans cavalier.

Contenu et compatibilité

Moniteur, cordon de surveillance du tapis (blanc), cordon carte avec pince crocodile (jaune), cordon de terre (vert/jaune), bloc secteur 12 V DC à fiches interchangeables, bouton-pression 10 mm et visserie. En accessoires : prise de rechange CTA251 et testeur CTE701 pour le contrôle de fonctionnement sur site.

Normes

La surveillance continue de l'opérateur et de la surface de travail répond à l'ANSI/ESD S20.20 selon l'ESD TR1.0-01-01.
