Raccord rapide FF Cupla FF-8S, acier - Nitto Kohki 436110810

Sur les lignes hydrauliques des machines de moulage sous pression et de forgeage, de fortes pulsations de pression frappent chaque point de séparation, et l'huile répandue ou l'air emprisonné perturbent le procédé. Le Flat Face Cupla FF travaille sous 35,0 MPa en tailles Rc 3/8 à Rc 1 et limite la perte d'huile par séparation à 0,009 mL à 0,110 mL.

• Pression de service de 35,0 MPa en tailles 3/8, 1/2, 3/4 et 1 pouce, prévue pour les lignes hydrauliques à fortes pulsations de pression telles que celles des machines de moulage sous pression.
• Obturation sans entrée d'air, d'où une perte d'huile par séparation de seulement 0,009 mL sur le FF-3 à 0,110 mL sur le FF-8 et une entrée d'air à l'accouplement de 0,018 mL à 0,080 mL.

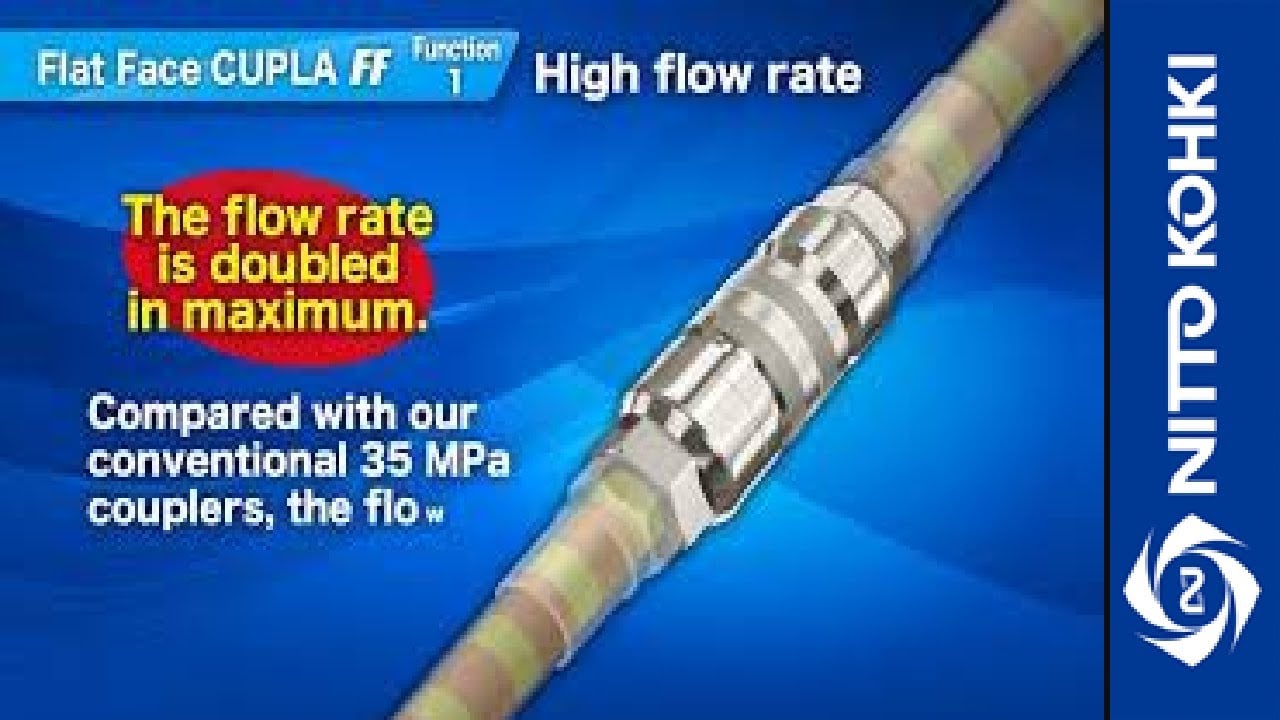

• Section de passage minimale de 51 mm2 sur le FF-3 à 332 mm2 sur le FF-8, avec un débit de 1,5 à 2 fois celui des séries 35 MPa antérieures de Nitto Kohki.
• Faces de contact planes avec un renfoncement côté douille qui centre l'embout pour un accouplement rapide, la face restant facile à essuyer.
• Verrouillage de bague empêchant toute séparation involontaire sous vibrations ou chocs.
• Corps en acier spécial avec revêtement chimique nickel-phosphore et six pans facilitant le montage, joint en caoutchouc nitrile NBR pour -20 °C à +80 °C et couple de serrage maximal de 40 Nm en 3/8 de pouce à 250 Nm en 1 pouce.

Caractéristiques techniques du catalogue constructeur

Dimensions

Dimensions en millimètres. Les valeurs entre parenthèses s'appliquent à l'état accouplé.

Légende: L = longueur totale; T = filetage ou taille de douille

Modèles de la série FLATFACE CUPLA FF

Tous les modèles de la série tels qu'imprimés dans le catalogue constructeur. La ligne de l'article proposé ici est mise en évidence.

Principe de fonctionnement

• Par rapport aux séries 350 CUPLA et FLATFACE CUPLA F35, le débit est augmenté de 1.5 à 2 fois. Le rapport d'augmentation de chaque débit dépend de la taille du produit CUPLA.
• La conception d'obturation Airless Valve réduit le volume de fuite à la déconnexion et le volume d'air introduit à la connexion.
• Convient aux lignes hydrauliques soumises à de fortes pulsations de haute pression, par exemple sur les machines de moulage sous pression.
• Le mécanisme antiséparation empêche toute déconnexion accidentelle sous vibrations ou chocs et améliore ainsi l'ergonomie de travail et la sécurité.
• Les tailles sont Rc 3/8, Rc 1/2, Rc 3/4 et Rc 1. Seuls un coupleur femelle et un embout mâle de même taille peuvent être connectés.
• Conception particulière de la face plane : la face plane concave décalée du coupleur femelle guide l'embout mâle pour un centrage et une connexion rapides et souples, tout en restant facile à débarrasser des saletés et des poussières.
• La face plane concave décalée permet une connexion rapide et souple.
• Écrou hexagonal pour un montage simple.

Comparatif des séries

Retenir FLATFACE CUPLA FF lorsque la ligne véhicule de l'huile hydraulique à une pression de service pouvant atteindre 35.0 MPa {357 kgf/cm2} : les séries voisines de cette catégorie sont données pour 1.0 à 1.5 MPa {10 à 15 kgf/cm2} et ne conviennent pas à cette pression. Son obturation bilatérale ferme à la fois le coupleur femelle et l'embout mâle, alors que HI CUPLA BL, NUT CUPLA, LOCK CUPLA 200, HI CUPLA Two Way Type, PURGE HI CUPLA, PURGE LINE CUPLA, ROTARY LINE CUPLA, ROTARY FULL BLOW LINE CUPLA et ROTARY PLUG n'obturent que d'un seul côté. Seul COMPACT ZEROSPILL CUPLA offre également une obturation bilatérale, mais à 1.0 MPa {10 kgf/cm2}.

Matériaux de corps et joints

Applications

• Tuyauteries hydrauliques de machines de moulage sous pression, de coulée et de coulée continue
• Presses de forgeage, presses de moulage et presses pour alliages en poudre
• Fours électriques, hauts fourneaux et machines d'ouverture et de fermeture de four
• Laminoirs, machines d'extrusion et machines de forgeage de tubes
• Machines-outils et machines de formage du verre

Compatibilité

Seuls une douille et un embout de même taille peuvent être raccordés. L'accouplement et la séparation ne doivent se faire qu'hors pression, jamais sous pression appliquée ou résiduelle. Le FF Cupla ne convient pas aux applications sous vide, ni accouplé ni séparé.

Sécurité et conditions d'emploi

• Précautions d'emploi : ne pas connecter ni déconnecter le CUPLA lorsque la pression est appliquée ou résiduelle.
• Avant utilisation, veuillez impérativement lire le Guide de sécurité figurant à la fin de ce catalogue ainsi que la notice d'instructions fournie avec les produits.

Toutes les données techniques de cette page proviennent du catalogue général Nitto Kohki Quick Connect Couplings C01en-b, page 109. Le catalogue complet est téléchargeable sur cette page.
