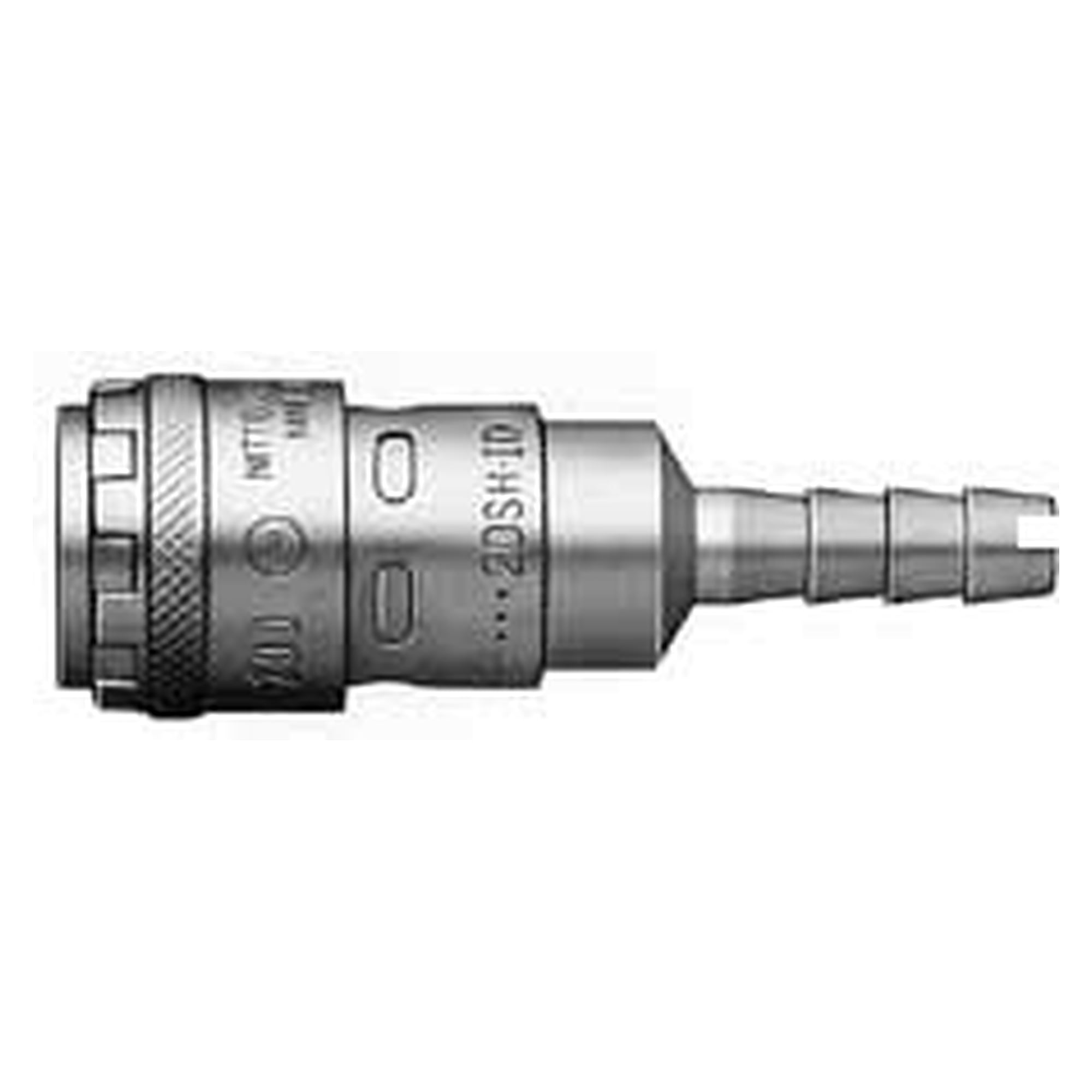

Raccord rapide Lock Cupla 200 L200-30SH, acier - Nitto Kohki

Une liaison qui se défait d'elle-même en service coûte un arrêt de production. Le Lock Cupla 200 de Nitto Kohki est la gamme de douilles L200 à verrouillage, réalisée en acier avec joint NBR.

• Douille à verrouillage qui retient l'embout une fois accouplé
• Corps en acier sur toute la gamme
• NBR comme matière d'étanchéité sur tous les modèles
• Trois tailles au sein de la gamme L200, repérées 20, 30 et 40
• Trois types de raccordement par taille, filetage mâle repéré SM, filetage femelle repéré SF et cannelure repérée SH

Caractéristiques techniques du catalogue constructeur

Dimensions

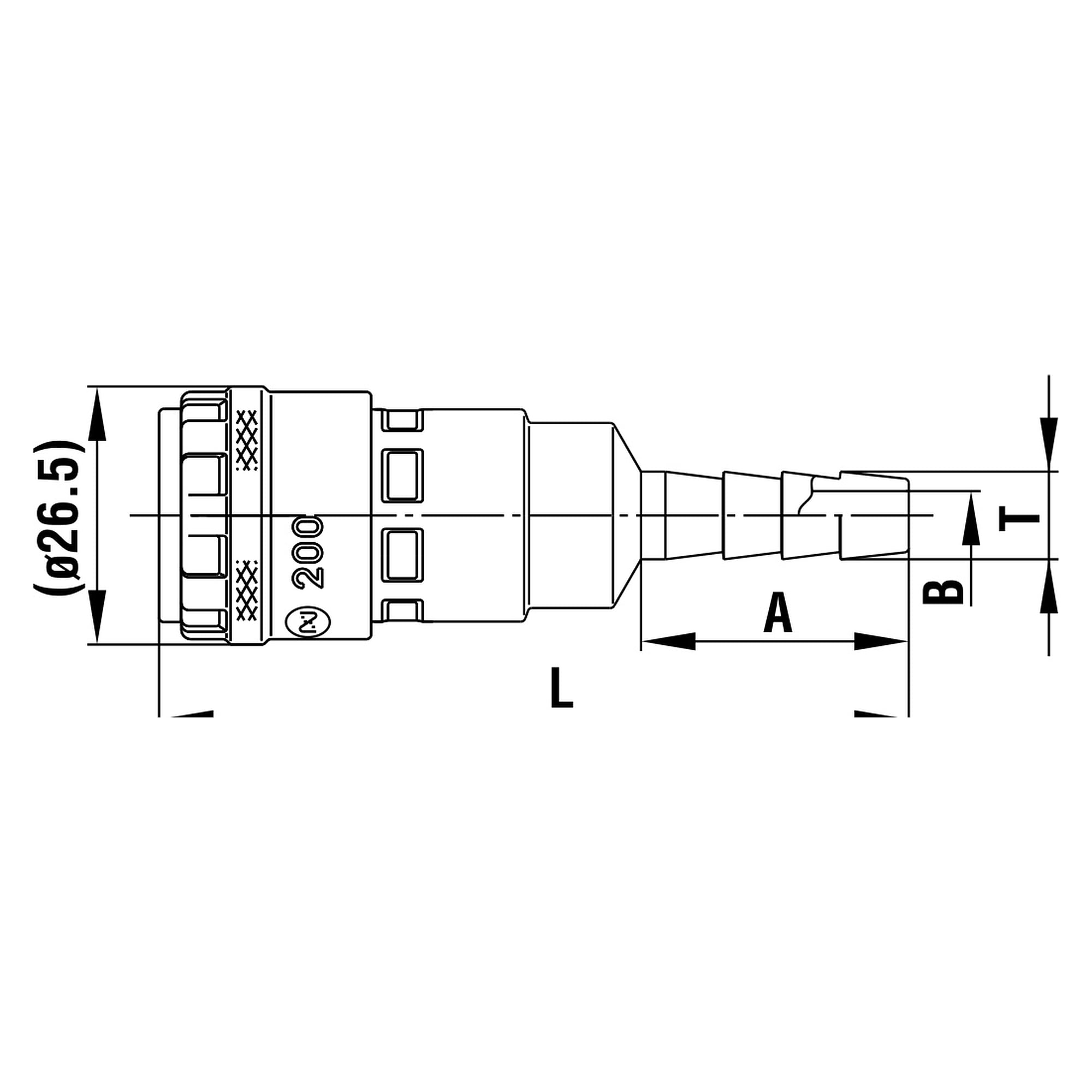

Dimensions en millimètres. Les valeurs entre parenthèses s'appliquent à l'état accouplé.

Légende: L = longueur totale; A = longueur de la douille

Modèles de la série LOCK CUPLA 200

Tous les modèles de la série tels qu'imprimés dans le catalogue constructeur. La ligne de l'article proposé ici est mise en évidence.

Principe de fonctionnement

• Raccordement par simple poussée. Verrouillage simple ajouté pour la sécurité.
• Le mécanisme anti-séparation empêche la déconnexion accidentelle après le raccordement. Convient aux liaisons entre tuyaux.
• Une seule poussée de l'embout mâle et du coupleur femelle l'un contre l'autre suffit au raccordement. La manipulation simple améliore l'efficacité du travail.
• Le mécanisme pivotant sur roulement à billes évite la torsion du tuyau et soulage la main qui le tient (version SNRG).
• Pour le montage sur tuyau, il suffit de faire glisser celui-ci sur le nipple et de serrer l'écrou (version SNRG).
• Écrou de protection de tuyau évitant le pincement du tuyau, de série (version SNRG).
• La conception de valve à faible perte de charge améliore le débit.

Comparatif des séries

LOCK CUPLA 200 s'impose lorsqu'une ligne d'air doit rester raccordée : elle partage la pression de service de 1.5 MPa {15 kgf/cm2} et l'obturation unilatérale de HI CUPLA BL, NUT CUPLA et de la gamme ROTARY, et s'en distingue par le mécanisme anti-séparation de la paire raccordée, utile pour les liaisons de tuyau à tuyau. Si la ligne doit plutôt pouvoir pivoter librement ou être purgée, ce sont les versions ROTARY et PURGE LINE qui répondent au besoin, PURGE LINE CUPLA à 1.0 MPa {10 kgf/cm2}. Prévue pour l'air et à obturation unilatérale, elle laisse la place au COMPACT ZEROSPILL CUPLA, à obturation bilatérale et 1.0 MPa {10 kgf/cm2}, lorsque le fluide ne doit pas s'échapper à la déconnexion.

Matériaux de corps et joints

Applications

• Lignes sur lesquelles la liaison ne doit pas se défaire par inadvertance
• Postes de travail où l'appareil raccordé change souvent
• Points d'accouplement soumis aux mouvements ou aux vibrations
• Montage directement sur un piquage fileté ou sur le flexible avec la version cannelée

Sécurité et conditions d'emploi

• Avant utilisation, veuillez impérativement lire le "Safety Guide" figurant à la fin de ce catalogue ainsi que l'"Instruction Sheet" fourni avec les produits.

Toutes les données techniques de cette page proviennent du catalogue général Nitto Kohki Quick Connect Couplings C01en-b, page 47. Le catalogue complet est téléchargeable sur cette page.
