Vérin compact ISO 21287

Les vérins compacts ISO 21287 sont des actionneurs pneumatiques miniaturisés conformes à la norme internationale ISO 21287, offrant un rapport force/encombrement optimisé pour les applications industrielles exigeant un positionnement précis dans des espaces restreints. Ces vérins trouvent leur application principale dans l'industrie automobile pour l'assemblage de composants, dans l'emballage pour les systèmes de manipulation et de dosage, ainsi que dans la robotique industrielle pour les mouvements de préhension et d'orientation. Les secteurs pharmaceutique et alimentaire les utilisent également pour leurs systèmes de transfert et de conditionnement nécessitant une hygiène stricte et des cycles répétitifs fiables.

La sélection d'un vérin compact ISO 21287 repose sur quatre critères techniques fondamentaux : le diamètre de piston disponible de 25 mm à 100 mm déterminant la force de poussée, la course ajustable de 5 mm à 350 mm selon l'application comme les modèles Airtec NAEE avec courses de 5 à 25 mm ou NADA jusqu'à 350 mm, le type d'action simple ou double effet selon la nécessité de contrôle bidirectionnel, et la pression de service nominale de 2 à 10 bar. Le choix entre les versions standard et antistatiques ESD dépend de l'environnement d'installation et des exigences de sécurité électrostatique de l'application.

Les vérins compacts ISO 21287 respectent la norme internationale ISO 21287 définissant les dimensions d'interface et les spécifications de montage, garantissant l'interchangeabilité entre fabricants. Ils portent obligatoirement le marquage CE selon la Directive Machines 2006/42/CE et respectent les normes européennes EN 983 pour la sécurité des équipements pneumatiques et EN 61000-6-2 pour la compatibilité électromagnétique. Les versions antistatiques ESD sont conformes à la norme IEC 61340-5-1 pour la protection contre les décharges électrostatiques, tandis que les applications en atmosphères explosibles nécessitent la certification ATEX selon la directive 2014/34/UE avec classification de zones appropriée.

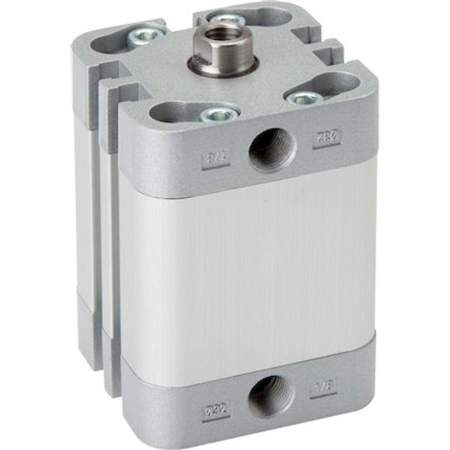

Les vérins simple effet ISO 21287 comme les modèles Airtec NAEE utilisent la pression pneumatique pour un seul sens de déplacement, le retour s'effectuant par ressort intégré, offrant une solution économique pour les applications de serrage ou de positionnement unidirectionnel avec une consommation d'air réduite. Les vérins double effet tels que les Airtec NADA nécessitent une alimentation pneumatique sur les deux chambres permettant un contrôle précis des mouvements d'aller et de retour, une vitesse variable dans les deux sens et une force de poussée identique dans les deux directions. Cette configuration double effet convient aux applications de manutention, transfert et positionnement nécessitant un cycle complet automatisé avec des courses importantes jusqu'à 350 mm.

L'installation des vérins compacts ISO 21287 nécessite un raccordement pneumatique par filetages G1/8 ou M5 selon le diamètre du piston, une alimentation en air comprimé filtré et lubrifié à 6 bar nominal avec une qualité conforme à la norme ISO 8573-1 classe 7.4.4 maximum. Le montage s'effectue via les fixations standardisées ISO 21287 garantissant l'interchangeabilité, avec un couple de serrage de 8 à 12 Nm pour les boulons M6 des brides de fixation. Les raccords rapides ou raccords vissés doivent assurer une étanchéité IP54 minimum, et l'installation doit prévoir un débit d'air suffisant calculé selon la fréquence de cycles et le volume des chambres pour éviter les chutes de pression lors des commutations rapides.

Les vérins compacts ISO 21287 fonctionnent dans une plage de température de -10°C à +80°C avec une pression de service de 2 à 10 bar maximum, supportant des pics transitoires jusqu'à 12 bar sans défaillance structurelle. Ils présentent un indice de protection IP54 contre les projections d'eau et la pénétration de poussières, adapté aux environnements industriels standards. Les versions antistatiques ESD offrent une résistance de surface inférieure à 10⁹ Ohms selon la norme IEC 61340-5-1, prévenant l'accumulation de charges électrostatiques dans les environnements sensibles. La pression d'épreuve hydraulique est de 15 bar, garantissant une sécurité structurelle avec un coefficient de sécurité de 1,5 par rapport à la pression maximale de service.

Les vérins compacts ISO 21287 requièrent une inspection visuelle mensuelle des fuites et de l'état des joints, avec un contrôle trimestriel de la qualité de l'air comprimé et du bon fonctionnement des raccords pneumatiques. La maintenance préventive semestrielle inclut le remplacement des joints d'étanchéité de tige et la vérification du couple de serrage des fixations à 10 Nm. Avec une utilisation conforme aux spécifications techniques et un air comprimé de qualité ISO 8573-1, ces vérins atteignent une durée de vie moyenne de 10 millions de cycles ou 5 années de service continu. Le remplacement des joints toriques et des garnitures s'effectue généralement après 2 à 3 ans selon l'environnement d'utilisation et la fréquence des cycles de fonctionnement.
