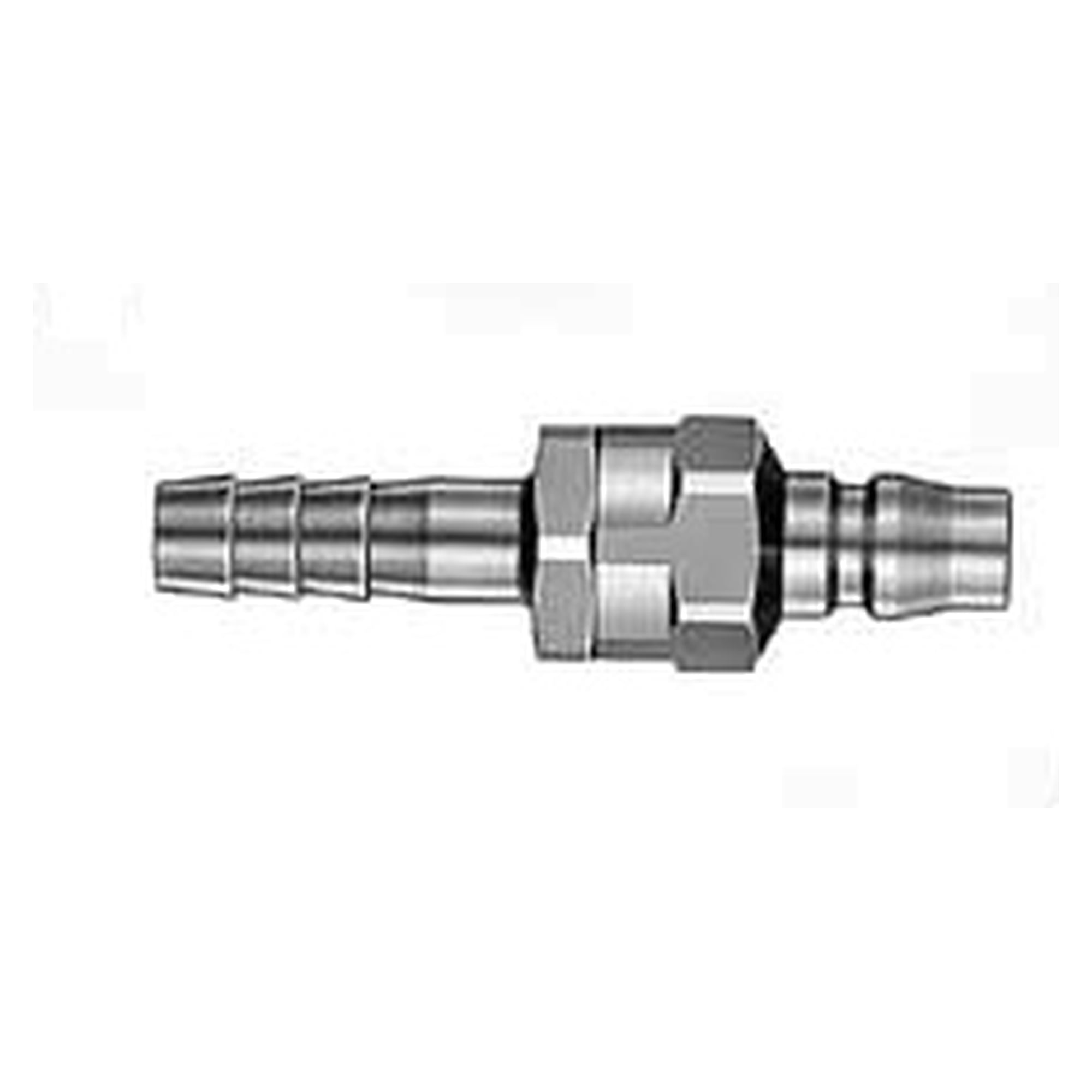

Adaptateur de purge Adapter PAD-3, acier - Nitto Kohki 599865103

Quand un raccord d'air est séparé sous pression résiduelle, l'air s'échappe d'un coup et le tuyau fouette. L'adaptateur de purge de la série PAD se place au point de séparation et évacue cette pression résiduelle de façon maîtrisée.

• La pression résiduelle du côté embout s'évacue de façon maîtrisée, sans échappement bruyant ni fouettement du tuyau
• Corps en acier, l'adaptateur garde sa forme sur un point de séparation utilisé chaque jour
• Joint en caoutchouc nitrile (NBR), matière courante des lignes d'air comprimé
• S'ajoute en pièce intermédiaire, le raccord déjà en place reste dans la ligne
• Deux tailles, PAD-2 et PAD-3, pour s'adapter au raccordement existant

Caractéristiques techniques du catalogue constructeur

Dimensions

Dimensions en millimètres. Les valeurs entre parenthèses s'appliquent à l'état accouplé.

Légende: D = diamètre extérieur du coupleur; B = alésage

Modèles de la série In-Line PURGE ADAPTER

Tous les modèles de la série tels qu'imprimés dans le catalogue constructeur. La ligne de l'article proposé ici est mise en évidence.

Principe de fonctionnement

• Peut être monté sur des lignes hydrauliques pour purger efficacement la pression résiduelle.
• Peut être actionné avec un tournevis si le bouton est dur. Introduire un tournevis plat ordinaire dans la rainure du porte-clapet et appuyer sur le bouton par effet de levier.
• La pression résiduelle est purgée par un orifice de vidange en appuyant sur le bouton de purge de pression résiduelle.
• Le PAD-2 est livré avec un raccord pour tube; les versions PAD-FM sont livrées sans raccord pour tube.
• FLOW METER: l'échelle graduée indique numériquement le débit de liquide de refroidissement, ce qui réduit les écarts entre opérateurs lors du réglage des conditions de refroidissement.
• FLOW METER: bien que de petite taille, il intègre une vanne de réglage du débit, ce qui permet de régler librement les conditions de moulage de chaque machine.
• FLOW METER: les conditions de moulage sont reproductibles et le délai de fabrication peut être raccourci.
• FLOW METER: le montage et le remplacement sont faciles car la partie filetée du côté T2 tourne librement à gauche et à droite.

Comparatif des séries

Choisir l'In-Line PURGE ADAPTER lorsque la pression résiduelle d'une ligne hydraulique allant jusqu'à 35.0 MPa {357 kgf/cm2} doit être purgée avant le désaccouplement, car il se monte dans la ligne et ne remplace pas le coupleur. Les séries voisines assurant une purge, PURGE HI CUPLA à 1.5 MPa {15 kgf/cm2} et PURGE LINE CUPLA à 1.0 MPa {10 kgf/cm2}, sont des coupleurs du domaine basse pression et n'atteignent pas ce niveau de pression. Si la ligne doit seulement être raccordée et obturée, les séries à obturation unilatérale telles que HI CUPLA BL, NUT CUPLA ou LOCK CUPLA 200, ou le COMPACT ZEROSPILL CUPLA à obturation bilatérale, constituent le choix approprié.

Matériaux de corps et joints

Applications

• Postes où le flexible est séparé plusieurs fois par jour
• Zones où le bruit d'échappement à la séparation gêne le travail
• Extrémités de ligne où un tuyau qui fouette pourrait atteindre une personne ou une pièce
• Mise à niveau de points de raccordement existants sans modifier la ligne

Sécurité et conditions d'emploi

• Lors de la commande, veuillez indiquer la désignation du modèle ou la référence.
• Articles semi-standard: comme ces articles ne sont pas toujours en stock, le délai de livraison est à confirmer.
• Ne convient pas aux applications sous vide.
• La plage de température admissible dépend des conditions d'utilisation.
• FLOW METER: la pièce en plastique (tube gradué) ne peut pas être remplacée.
• FLOW METER: le fluide doit circuler dans le sens des flèches.

Toutes les données techniques de cette page proviennent du catalogue général Nitto Kohki Quick Connect Couplings C01en-b, page 168. Le catalogue complet est téléchargeable sur cette page.
