Embout de raccord rapide Rotary Plug RL-20PM, acier - Nitto Kohki 317610240

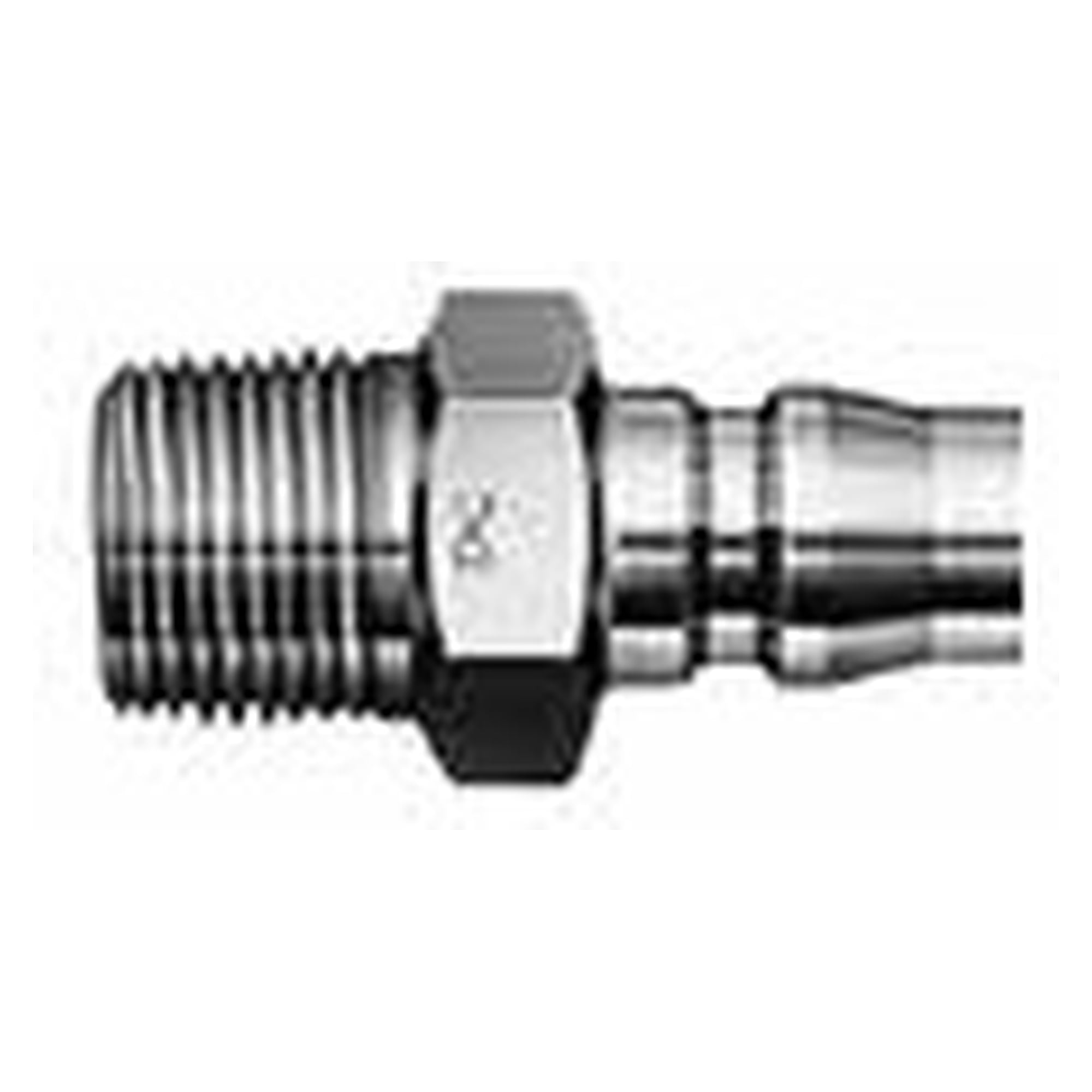

Le Rotary Plug est un embout tournant en acier pour les raccords rapides Nitto Kohki. Sa rotation évite au flexible raccordé de se vriller, même lorsque l'appareil est déplacé.

• Embout tournant, le flexible suit le mouvement de l'appareil
• Corps en acier prévu pour un service permanent
• Joint NBR sur tous les modèles de la gamme RL
• Accouplement à la main, sans outil et sans reprise de la ligne
• Versions à filetage mâle et à filetage femelle

Caractéristiques techniques du catalogue constructeur

Dimensions

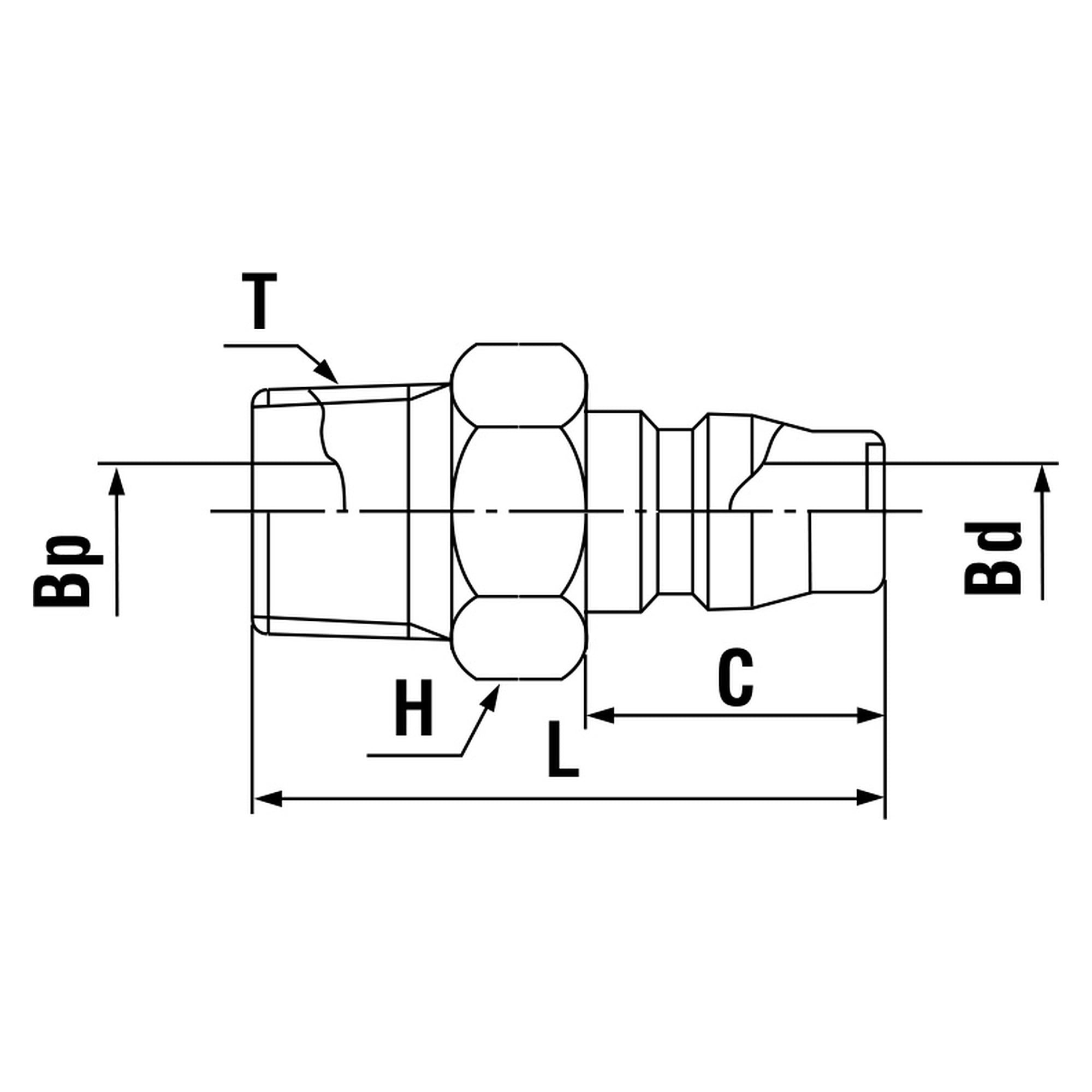

Dimensions en millimètres. Les valeurs entre parenthèses s'appliquent à l'état accouplé.

Légende: L = longueur totale; D = diamètre extérieur du coupleur; T = filetage ou taille de douille

Modèles de la série ROTARY PLUG

Tous les modèles de la série tels qu'imprimés dans le catalogue constructeur. La ligne de l'article proposé ici est mise en évidence.

Principe de fonctionnement

• La fonction rotative autorise un pivotement de 360 deg.
• Progrès notable pour la manipulation des outils pneumatiques.
• Embout mâle à col rotatif pour le raccordement d'un tuyau aux outils et appareils pneumatiques.
• Se place à 45 deg par rapport à l'outil, ce qui supprime la charge latérale gênante due au tuyau raccordé.
• La conception compacte assure une manipulation optimale grâce à une structure de corps simple. Désormais nettement plus léger et plus petit que les modèles conventionnels.
• Nouvelle conception étanche à la poussière pour une durabilité accrue.
• Pour agrafeuses pneumatiques, cloueurs, clés à chocs et autres outils pneumatiques.
• L'angle du corps obtenu par l'embout permet d'utiliser confortablement les outils, même dans les espaces étroits et en travail au-dessus de la tête.

Comparatif des séries

ROTARY PLUG est l'embout mâle à retenir lorsque le tuyau doit suivre l'outil: à 1.5 MPa {15 kgf/cm2} et avec obturation unilatérale, il correspond à la classe de pression et au type de clapet de HI CUPLA BL, NUT CUPLA, LOCK CUPLA 200, HI CUPLA Two Way Type, ROTARY LINE CUPLA et ROTARY FULL BLOW LINE CUPLA, et ne modifie donc ni la classe de pression ni le comportement des clapets d'une telle ligne. TWIST PLUG et COMPACT ZEROSPILL CUPLA restent à 1.0 MPa {10 kgf/cm2}; COMPACT ZEROSPILL CUPLA obture en revanche de façon bilatérale et s'impose quand l'écoulement de fluide à la déconnexion compte plus que le pivotement. ROTARY PLUG est proposé en 1/4 inch et 3/8 inch; dans cette plage de tailles, le choix se fait sur le besoin de pivotement et non sur la classe de pression.

Matériaux de corps et joints

Applications

• Appareils portatifs raccordés par flexible
• Postes où les flexibles se vrillent de façon répétée
• Mise à niveau de raccordements existants pour supprimer le vrillage
• Ateliers d'entretien et de réparation à équipements variables

Sécurité et conditions d'emploi

• Avant utilisation, lire impérativement le Safety Guide figurant à la fin de ce catalogue et l'Instruction Sheet fourni avec le produit.

Toutes les données techniques de cette page proviennent du catalogue général Nitto Kohki Quick Connect Couplings C01en-b, page 63. Le catalogue complet est téléchargeable sur cette page.
