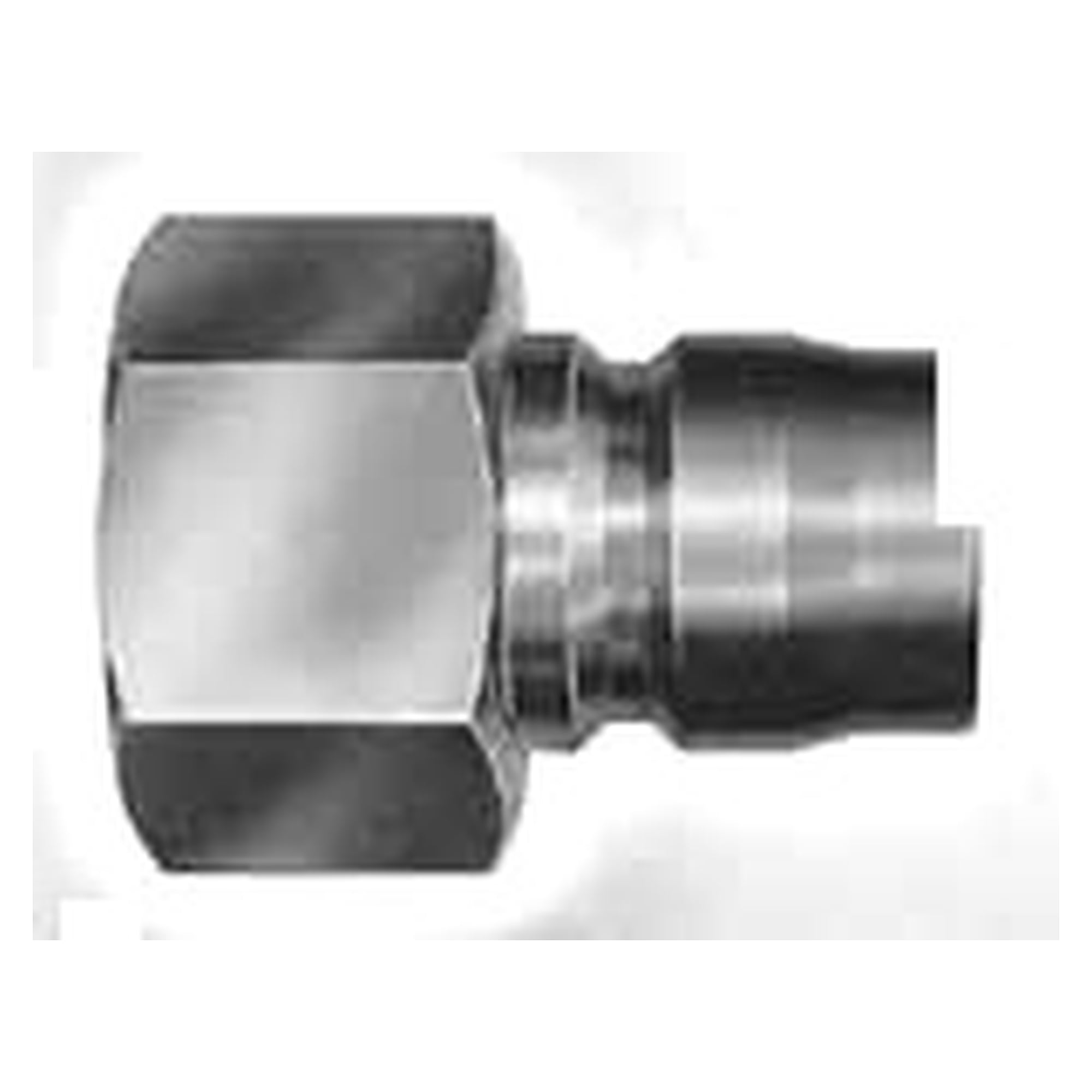

Raccord rapide TSP Cupla 4TPF, R 1/2, acier - Nitto Kohki 353004800

Sur une ligne ouverte et refermée plusieurs fois par poste, chaque raccord à clapet coûte du débit. Le TSP Cupla est sans clapet, à passage direct, et prévu pour une pression de service de 1,5 à 7,5 MPa, ce qui limite la perte de charge et laisse passer les fluides très visqueux comme la graisse.

• Construction sans clapet à passage direct, la perte de charge reste faible et le débit élevé.
• Pression de service de 1,5 à 7,5 MPa (15 à 76 kgf/cm2) selon le matériau du corps et la taille.
• Adapté aux fluides très visqueux tels que la graisse, aucun clapet ne réduit la section de passage.
• Trois matériaux de joint couvrent -20 à +80 °C en NBR, -20 à +180 °C en FKM et -40 à +150 °C en EPDM.
• Corps en laiton, en acier nickelé ou en acier inoxydable, le SUS316 est disponible en option.
• Tailles de 1/8 pouce à 2 pouces avec cannelure, filetage mâle, filetage femelle ou raccordement pour tuyau tressé.

Caractéristiques techniques

Applications

• Lignes hydrauliques moyenne pression véhiculant de l'huile hydraulique
• Circuits de graisse et de lubrifiant à forte viscosité
• Lignes d'air comprimé et de gaz sur machines et bancs d'essai
• Circuits d'eau et de produits chimiques, avec un joint choisi selon le fluide
• Applications vapeur et vide jusqu'à 1,3 x 10-1 Pa une fois accouplé

Compatibilité

Un manchon et un embout se raccordent dès que le premier chiffre de leur référence est identique, quelle que soit la terminaison. Une fois accouplé, le fluide peut circuler côté embout comme côté manchon.

Normes et conformité

Les filetages sont réalisés en R pour les versions mâles et en Rc pour les versions femelles, les joints sont en caoutchouc nitrile (NBR), en caoutchouc fluoré (FKM) ou en caoutchouc éthylène-propylène (EPDM), et le SUS316 est proposé en option pour le corps.
