Outil TO92 patte centrale décalée et boucle de blocage pour Supercut/RP - Iteco 7915158M

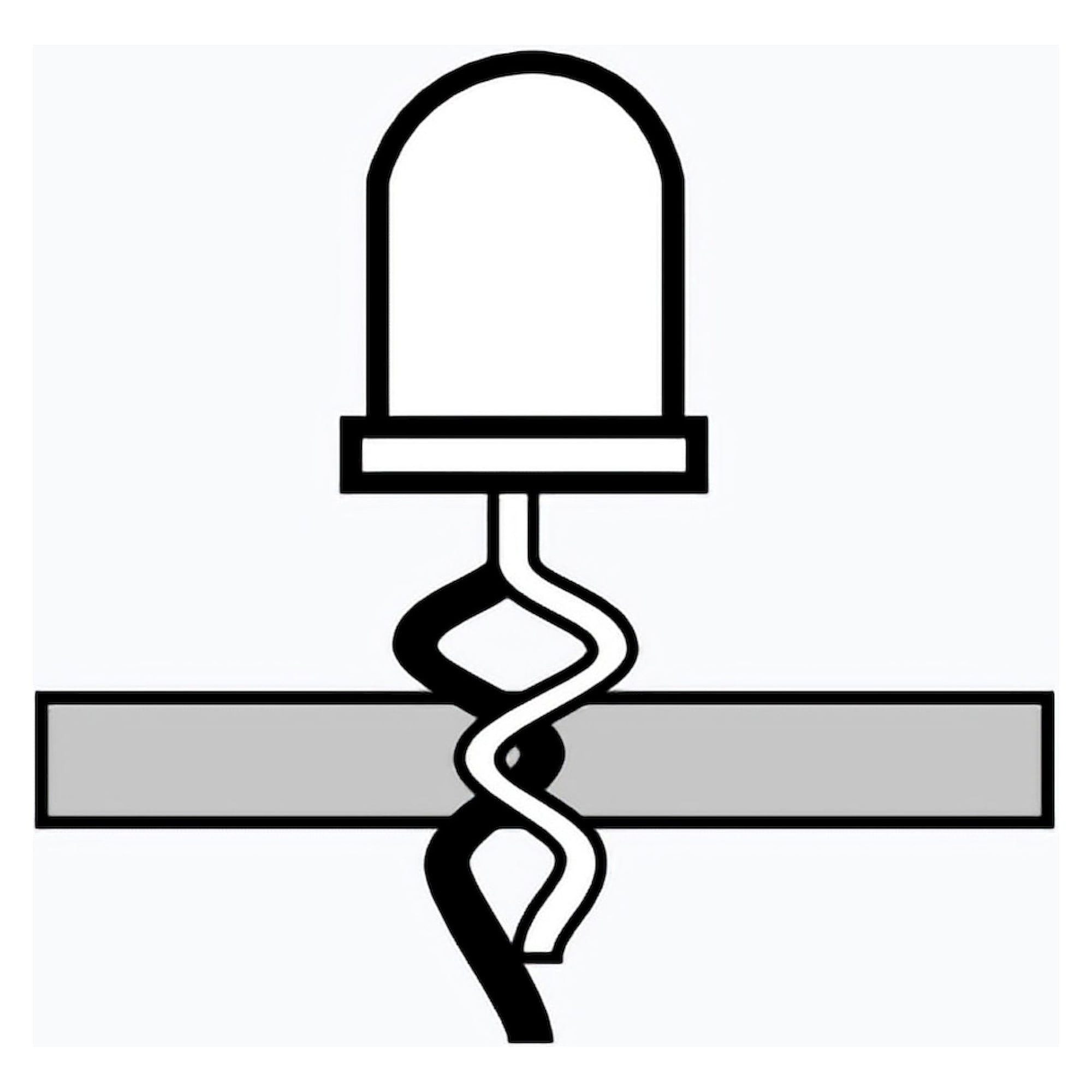

Pendant le soudage à la vague, les transistors TO92 à fils ne doivent pas quitter leur trou lorsque la carte est retournée et déplacée. Sur la Supercut/RP, cet outil réunit les deux opérations en une seule course: il décale la patte centrale hors de la rangée et y forme une boucle qui bloque le composant dans la carte.

Caractéristiques en service

• Décalage et blocage en une course - la patte centrale sort de la rangée et reçoit la boucle de blocage dans la même opération.
• Maintien avant soudage - le composant reste dans son trou pendant le retournement et le transport de la carte.
• Jusqu'à 7000 composants par heure - l'entraînement motorisé de la bande de la Supercut/RP avance la bobine sans intervention manuelle.
• Adapté au perçage décalé - les trois pattes quittent la rangée droite et rejoignent l'implantation en quinconce.
• Changement d'outil rapide - l'outil se remplace par un autre formage sans démonter la machine.

Données techniques

Cas d'utilisation

Cartes équipées de transistors TO92 devant être retenus avant le soudage à la vague, cartes en technologie mixte avec de longs trajets entre l'insertion et la ligne de soudage, et productions où les composants tombés devaient jusqu'ici être réinsérés.

Compatibilité et contenu de la livraison

L'outil s'utilise sur les machines Supercut/RP, livrées par Iteco au pas de bande 12,7 mm sous les références 7915.154 et 7915.154A et au pas de 15 mm sous les références 7915.155 et 7915.155A. Les machines sont fournies sans outil et chaque formage exige son propre outil. Si le simple décalage suffit, Iteco propose l'outil 7915.158L, et pour un blocage sur les trois pattes l'outil 7915.158N. Livré sous forme d'un outil complet. Fabriqué en Italie.
