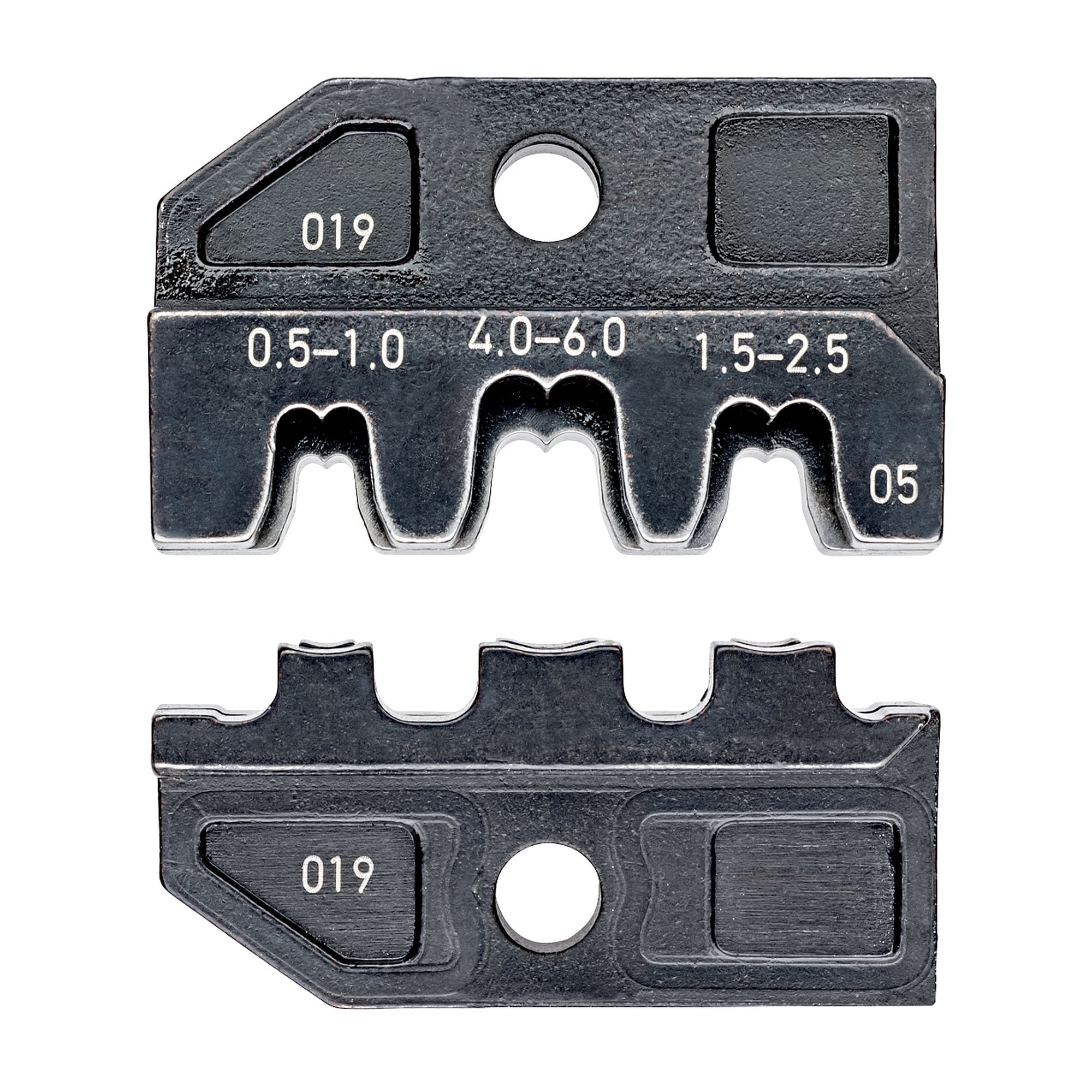

Matrice de sertissage pour connecteurs plats non isolés 4,8 et 6,3 mm, 0,5 à 6,0 mm² - Knipex 97 49 05

Un connecteur plat ouvert ne tient durablement que si le logement correspond à la section. La matrice de sertissage 97 49 05 réunit trois logements dans un seul insert et couvre ainsi la plage de 0,5 à 6,0 mm² pour des largeurs de connecteur de 4,8 et 6,3 mm.

Avantages

• Pour connecteurs plats ouverts non isolés de 4,8 et 6,3 mm de largeur, une seule matrice pour les deux largeurs.
• Logement 1 pour 0,5 à 1,0 mm², logement 2 pour 1,5 à 2,5 mm², logement 3 pour 4,0 à 6,0 mm².
• Plage totale de 0,5 à 6,0 mm², soit AWG 20 à 10, ce qui couvre les sections de conducteur courantes.
• Le positionneur 97 49 95, disponible en option, facilite le guidage des contacts pendant le sertissage.
• Pièce interchangeable compacte de 46 g, la mallette reste légère.

Données techniques

Domaines d'utilisation

Câblage de véhicules et d'installations, construction d'armoires, réparation d'appareils et interventions de service partout où des cosses plates ouvertes sont mises en oeuvre. Selon le fabricant, la matrice ne convient pas aux séries de contacts spéciales telles que Tyco Electronics ou Molex.

Normes et conformité

Le fabricant n'indique pas de norme d'outillage pour ce produit. Selon le fabricant, la matrice ne contient pas de substances extrêmement préoccupantes au sens de REACH. La directive RoHS n'est pas applicable.
