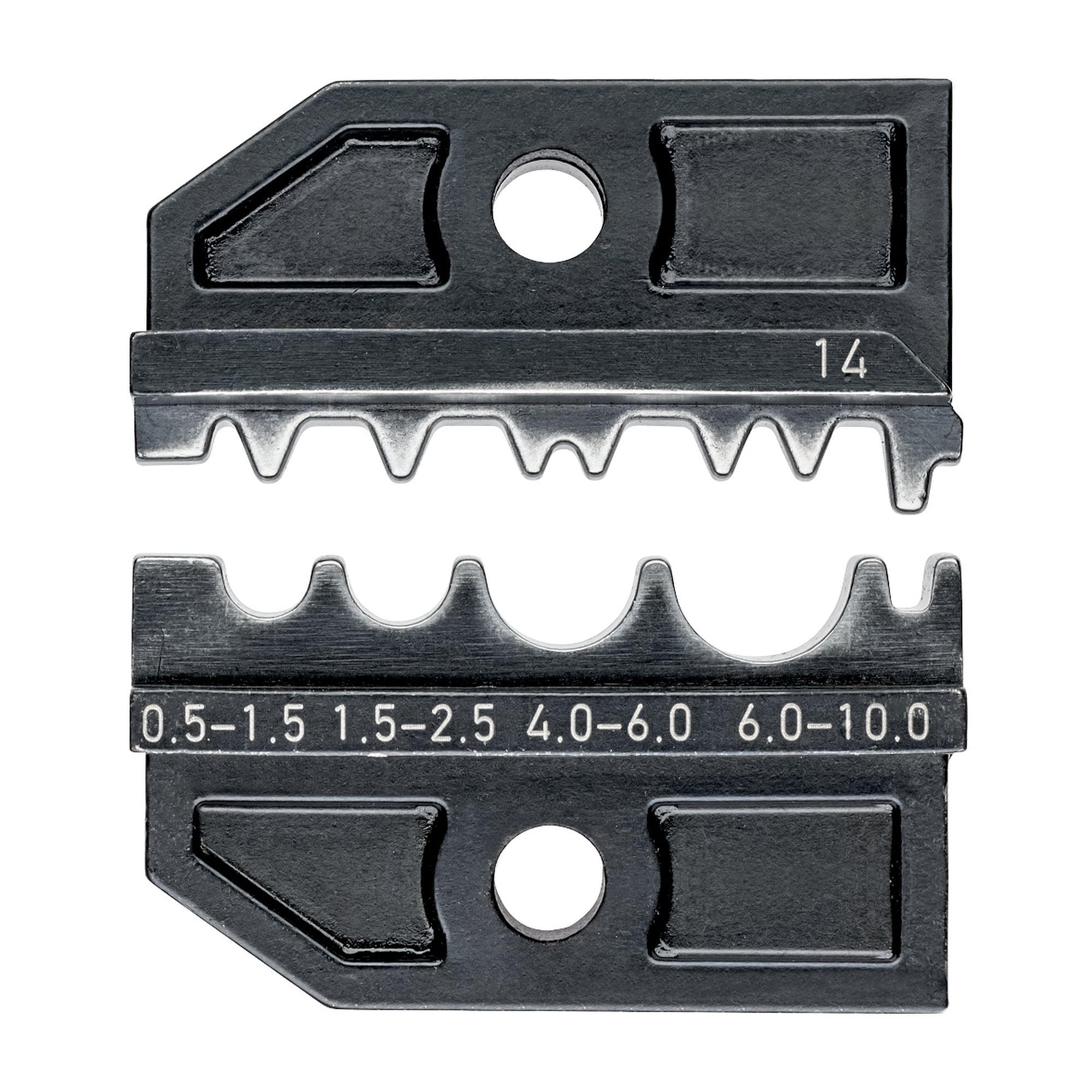

Matrice de sertissage pour cosses et connecteurs non isolés 0,5 à 10 mm², 4 empreintes - Knipex 97 49 14

Les cosses et connecteurs non isolés exigent un profil qui déforme le raccord sur tout son pourtour tout en respectant les cotes normalisées. La matrice de sertissage 97 49 14 couvre la plage de 0,5 à 10 mm² avec quatre empreintes et se monte dans les pinces à sertir KNIPEX de la série 97 43 xx.

Avantages

• Quatre empreintes de 0,5 à 10 mm², soit AWG 20 à 8, aucun changement de matrice dans cette plage.
• Pour cosses à sertir non isolées, cosses tubulaires et cosses à compression conformes DIN 46234 et DIN 46235.
• Également pour connecteurs à sertir, bout à bout et à pression non isolés conformes DIN 46341 et DIN 46267.
• Matrice interchangeable pour les pinces à sertir KNIPEX 97 43 xx, la pince reste en service et seul le profil change.
• Compacte avec 50 x 17 mm et 37 g, facile à garder en réserve dans le coffret de la pince.

Données techniques

Domaines d'utilisation

Montage d'armoires et de coffrets de commande, câblage de machines et d'installations, maintenance. Partout où des cosses et connecteurs non isolés sont posés sur des conducteurs de 0,5 à 10 mm².

Normes et conformité

Les empreintes suivent les formes définies par DIN 46234 et DIN 46235 pour les cosses et par DIN 46341 et DIN 46267 pour les connecteurs. Selon le fabricant, la matrice ne contient pas de substances extrêmement préoccupantes au sens du règlement REACH, la directive RoHS n'est pas applicable.
