Vérins pneumatiques et entraînements

Les vérins pneumatiques Aventics sont des actionneurs linéaires qui convertissent l'énergie de l'air comprimé en mouvement mécanique rectiligne pour l'automatisation industrielle. La série ITS comprend des vérins à tirant conformes à la norme ISO 15552 avec des alésages de 320 mm et des courses variables de 200 à 500 mm, tandis que la série CKP-CL propose des vérins à guidage intégré pour applications compactes. Ces composants équipent principalement les chaînes de production automobile, les machines-outils, l'industrie agroalimentaire et les systèmes de manutention où la précision de positionnement et la répétabilité sont critiques.

La sélection d'un vérin pneumatique Aventics repose sur l'alésage requis, la course nécessaire, la pression de service et le type de fixation. Les vérins série ITS offrent un alésage standard de 320 mm avec des courses de 200, 250, 320, 400 et 500 mm selon les références disponibles comme le R480627509 ou R480627761. La pression de fonctionnement nominale s'établit généralement entre 2 et 10 bars selon la norme ISO 15552, avec des raccordements pneumatiques standardisés G1/8 ou G1/4. Le choix entre simple effet ou double effet dépend des exigences de retour en position et de la force de maintien nécessaire.

Les vérins pneumatiques Aventics respectent principalement la norme ISO 15552 pour les dimensions d'interface et la compatibilité d'interchangeabilité, garantissant la standardisation européenne des fixations et raccordements. La conformité CE selon la directive machines 2006/42/CE est obligatoire pour la mise sur le marché européen, complétée par les normes EN ISO 13849 pour la sécurité fonctionnelle des systèmes de commande. Les applications en atmosphères explosibles nécessitent la certification ATEX selon la directive 2014/34/UE, tandis que la norme NF EN 983 définit les exigences de sécurité spécifiques aux équipements pneumatiques industriels.

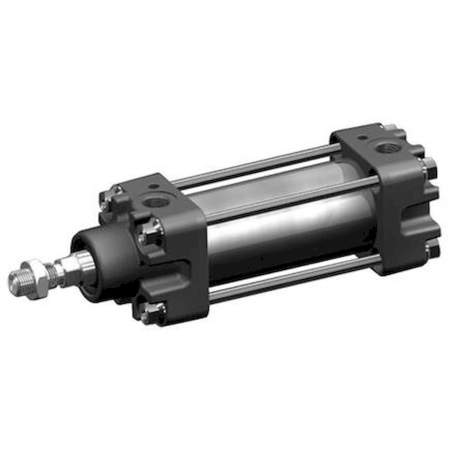

La série ITS Aventics propose des vérins à tirant ISO 15552 avec guidage externe obligatoire, disponible en alésage 320 mm et courses de 200 à 500 mm comme les références R480627509 et R480627761, conçus pour les applications de forte charge avec fixation par tirants traversants. La série CKP-CL intègre un système de guidage par fente avec guidage linéaire incorporé, disponible en alésages 25 et 32 mm avec course 1000 ou 1240 mm selon les références R480163985 et R480163995, optimisée pour les applications compactes nécessitant un guidage précis sans guidage externe additionnel.

L'installation des vérins Aventics nécessite un réseau d'air comprimé filtré et lubrifié à 40 microns maximum selon ISO 8573-1 classe 7, avec une pression de service stabilisée entre 2 et 10 bars. Les raccordements pneumatiques s'effectuent via des filetages G1/8 ou G1/4 selon les modèles, compatibles avec les distributeurs 5/2 ou 5/3 voies pour pilotage double effet. Le montage s'opère par brides normalisées ISO ou fixations par tirants selon la série choisie, en respectant les couples de serrage spécifiés et l'alignement des axes de charge pour éviter les contraintes latérales sur la tige de piston.

Les vérins pneumatiques Aventics fonctionnent dans une plage de température de -20°C à +80°C en service continu, avec une pression nominale de 2 à 10 bars selon la norme ISO 15552 et une surpression admissible de 150% pendant 30 secondes. L'indice de protection IP54 assure l'étanchéité contre les projections d'eau et la pénétration de poussières dans les environnements industriels standard. Les joints toriques en NBR garantissent l'étanchéité dynamique avec une durée de vie de 10 millions de cycles à charge nominale, tandis que les matériaux aluminium anodisé et acier inoxydable 1.4301 pour les tiges résistent à la corrosion selon EN 12500.

La maintenance préventive des vérins Aventics requiert une inspection trimestrielle des fuites d'étanchéité, un contrôle semestriel de l'état des joints et un remplacement préventif des joints toriques tous les 18 mois ou 5 millions de cycles selon le premier échéant. La durée de vie nominale atteint 10 millions de cycles à 80% de la charge maximale selon ISO 15552, avec une fréquence de fonctionnement recommandée inférieure à 300 cycles par minute pour préserver les composants d'étanchéité. Le graissage permanent intégré en usine élimine la maintenance de lubrification, tandis que l'inspection annuelle des fixations et guidages externes garantit la précision géométrique sur la durée de vie du composant.
