Raccords à clipser
Raccords
Les raccords clipsables Festo NPKA combinent le principe push-in avec un mécanisme de cliquetis audible signalant le verrouillage correct du tube. La gamme se compose de trois types de base: raccord droit (NPKA-D-G18-Q6-P10), connecteur en T (NPKA-T-Q6-E-P10) et raccord en L (NPKA-L-G18-Q6-P10). Tous les types sont dimensionnés pour un tube de 6 mm de diamètre extérieur et livrés en sachets de 10 pièces.
Mécanisme clipsable - retour sonore et haptique confirmant le verrouillage correct du tube
Filetage G1/8 (NPKA-D, NPKA-L) - filetage BSP cylindrique pour montage simple
Connecteur T sans filetage (NPKA-T-Q6-E) - tube-à-tube, trois sorties
Conditionnement par 10 (P10) - les trois types disponibles en sachet de 10
| Type | Forme | Filetage | OD tube |
|---|---|---|---|

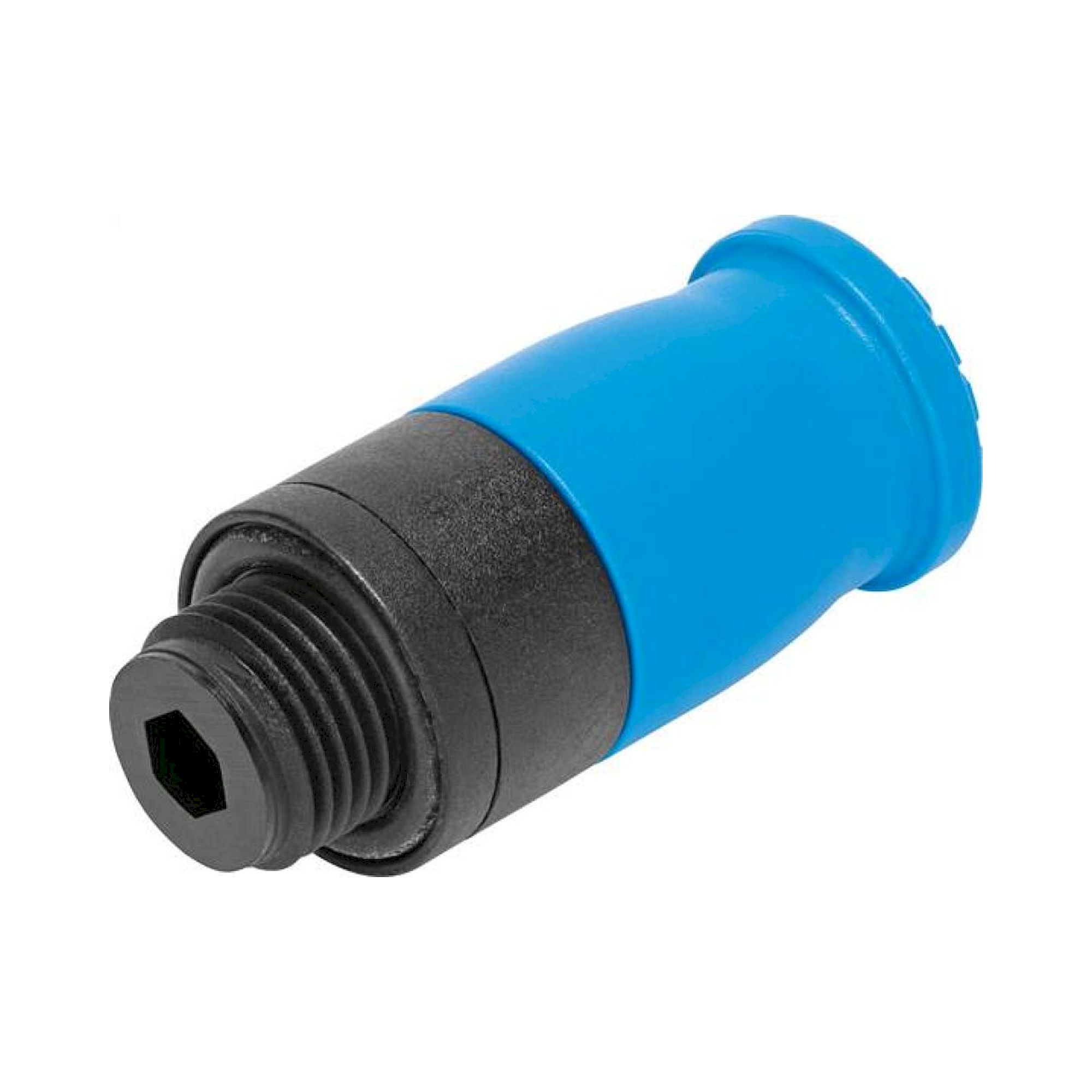

| NPKA-D-G18-Q6-P10 | Raccord droit | G1/8 | 6 mm |

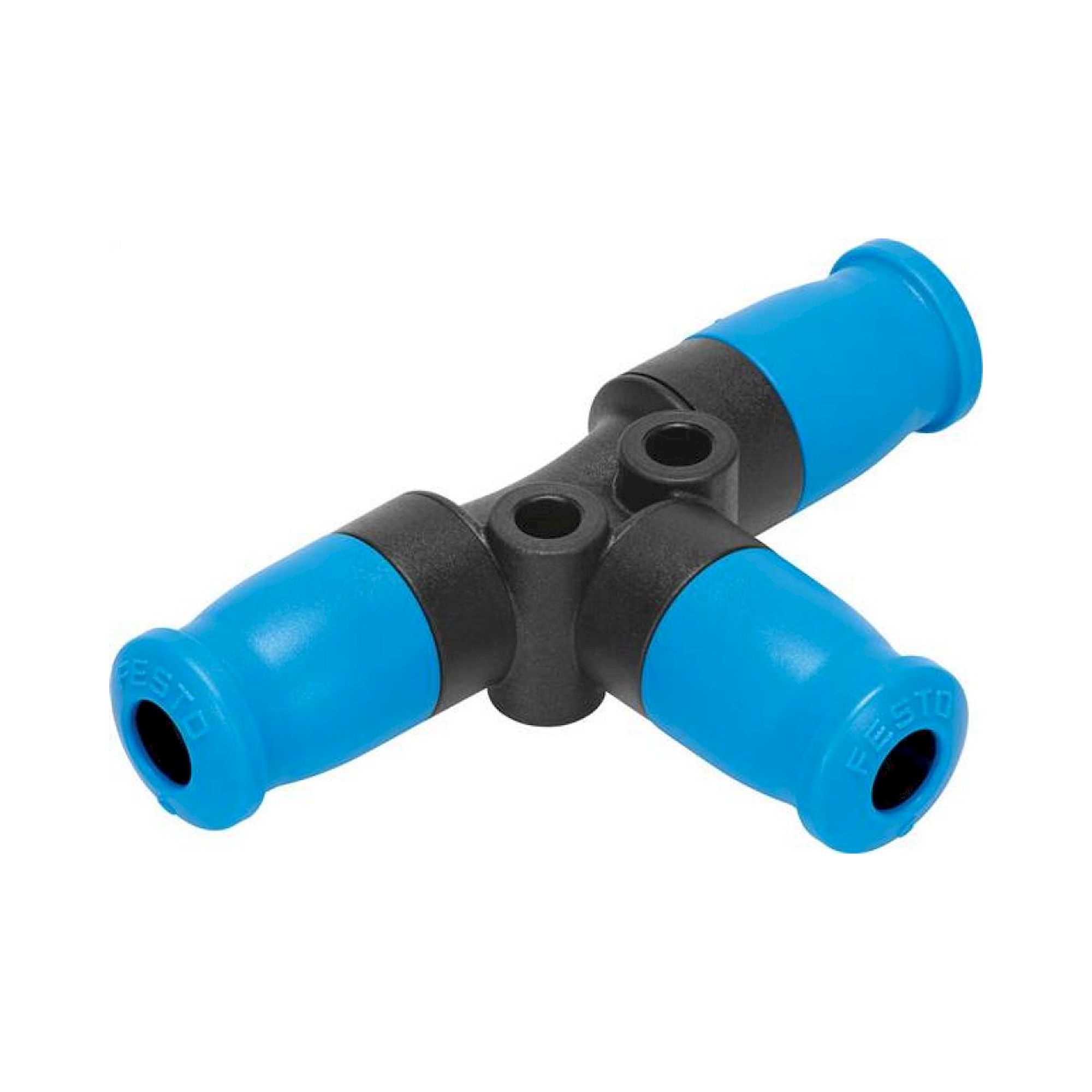

| NPKA-T-Q6-E-P10 | Connecteur en T | Sans filetage (E) | 6 mm |

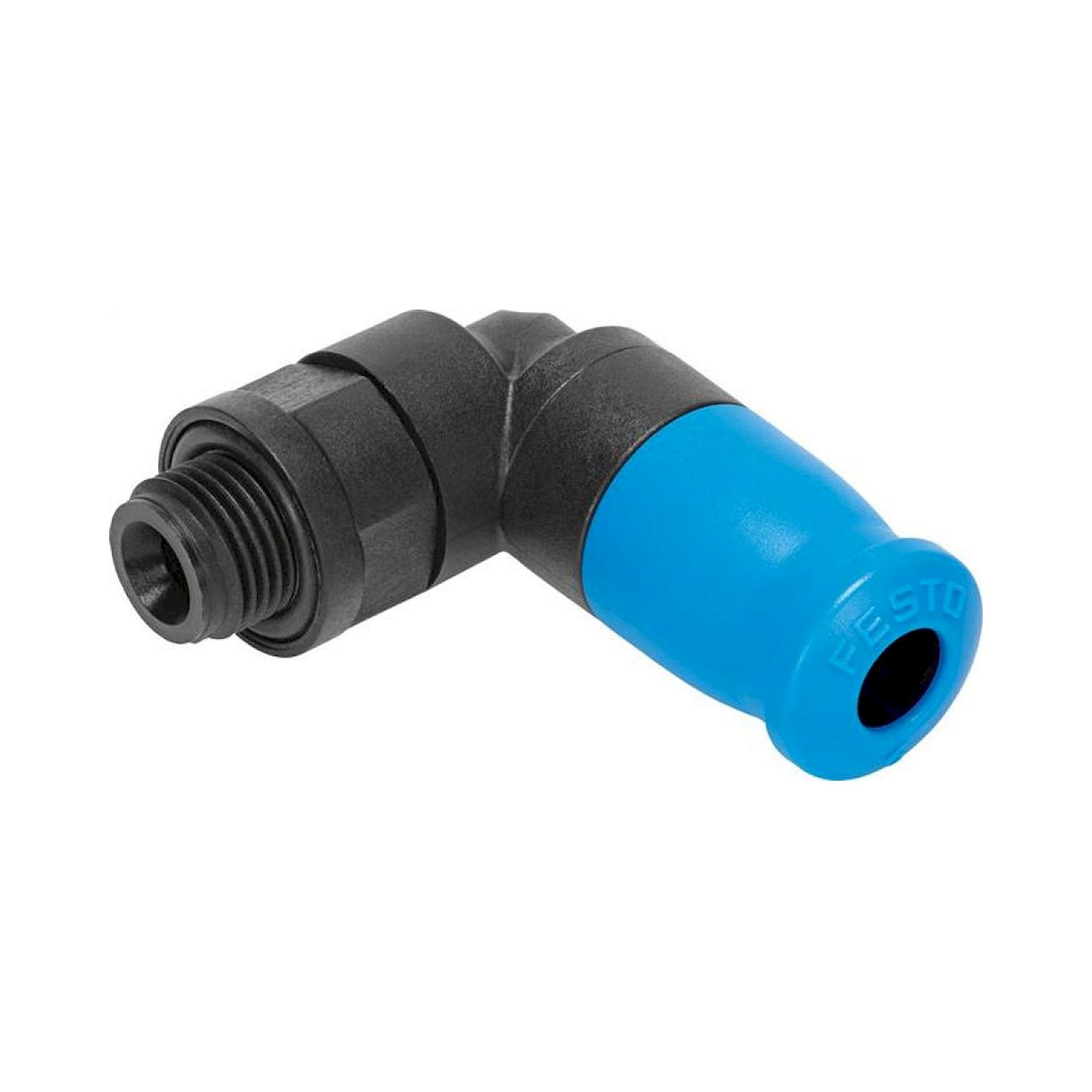

| NPKA-L-G18-Q6-P10 | Raccord en L (90°) | G1/8 | 6 mm |
Domaines d'application typiques: Lignes d'assemblage à fort volume de connexions de tubes où le cliquetis audible confirme un raccord correct sans inspection visuelle, dispositifs de manutention à remplacement fréquent de tubes, et applications tube 6 mm sur ports G1/8.
