Électrovannes VZWD
Vannes process et médias à commande électrique

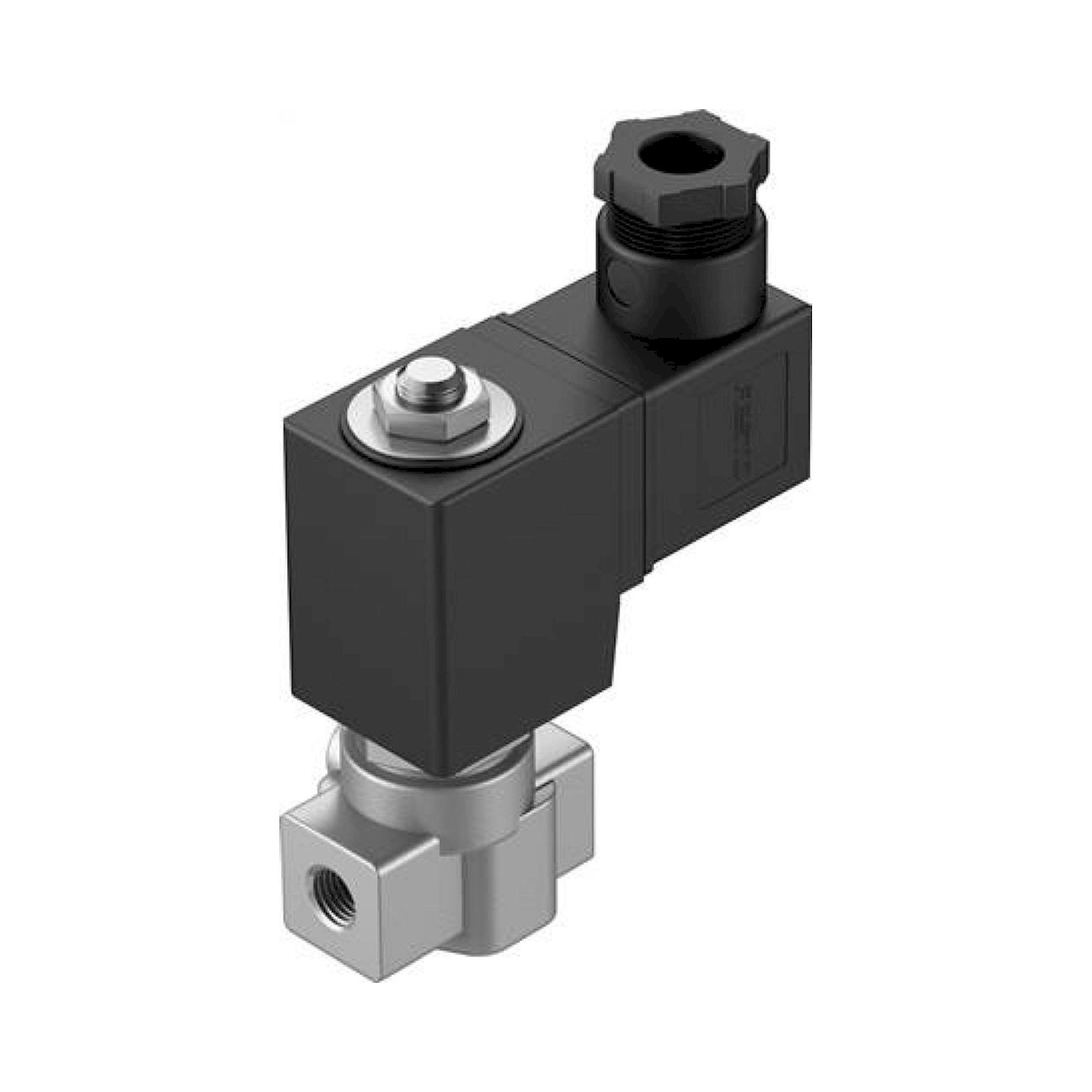

Les électrovannes Festo VZWD sont des vannes de process 2/2 voies à action directe avec bobine M22C, conçues pour les petits à moyens diamètres nominaux sur raccords G 1/4. La gamme comprend 234 articles en trois codes de taille nominale (10, 15, 20 mm) avec diverses courses, combinables avec des matériaux de joint 1P4, 2AP4 et 3AP4. Le corps L permet une longueur d'installation uniforme sur toutes les tailles nominales.
Chaque taille nominale est disponible en NF (1P4, 2AP4, 3AP4) et NO (variantes V). La bobine M22C permet d'intégrer les vannes VZWD dans l'infrastructure VZW existante sans modifier le câblage de commande.
| Champ de code | Signification | Valeurs |
|---|---|---|
| M (taille nominale) | Diamètre intérieur mm | 10, 15, 20 |
| Course (mm) | Course du piston | 10, 15, 20, 30, 40, 50, 85, 90 selon taille |
| Joint | 1P4, 2AP4, 3AP4 | Matériaux NBR, FKM, EPDM |
| Suffixe V | Position de repos | V = normalement ouvert (NO), sans V = normalement fermé (NF) |
| Suffixe # | Variante | Variante spéciale selon spécification |
La taille nominale (valeur M) et la course déterminent le coefficient Kv et donc le débit à une pression différentielle donnée. Les vannes VZWD à action directe commutent indépendamment de la pression du fluide, ce qui les rend adaptées à un fonctionnement à pression nulle. Le matériau de joint 1P4 (NBR) couvre les applications standard eau, air et huile ; 2AP4 (FKM) pour des températures élevées et des fluides plus agressifs ; 3AP4 (EPDM) pour eau chaude et vapeur. Les variantes NF se ferment en sécurité à la coupure de courant.
Domaines d'application typiques: Commande de conduites d'eau de refroidissement, d'air comprimé et de gaz neutres en petits à moyens diamètres nominaux, commutation sans pression sur bancs d'essai, applications sous vide (variante NO pour mise à l'air libre de sécurité), installations de dosage à cycles de commutation fréquents, et commande de fluides à température contrôlée avec joints FKM ou EPDM.
