Distributeurs normalisés

Distributeurs normalisés Namur (VDE, VDI 3845)

Les vannes normalisées Festo Namur (VDE/VDI 3845) sont des électrovannes qui se branchent directement sur les ports de commande des vérins rotatifs pneumatiques via l'interface Namur, y générant le signal de pression pilote. Le type NVF3-MOH-5/2-K-1/4-EX est un distributeur 5/2 voies avec homologation Ex, adapté au fonctionnement en toute sécurité dans les atmosphères potentiellement explosives. Le concept de port de commande G 1/4 permet le montage sans tuyauterie supplémentaire directement sur le vérin.

  • 1 article
  • 1 fabricant
  • Prix nets hors TVA
Afficher en Vue grille Vue liste

1 article

Par ordre décroissant
par page

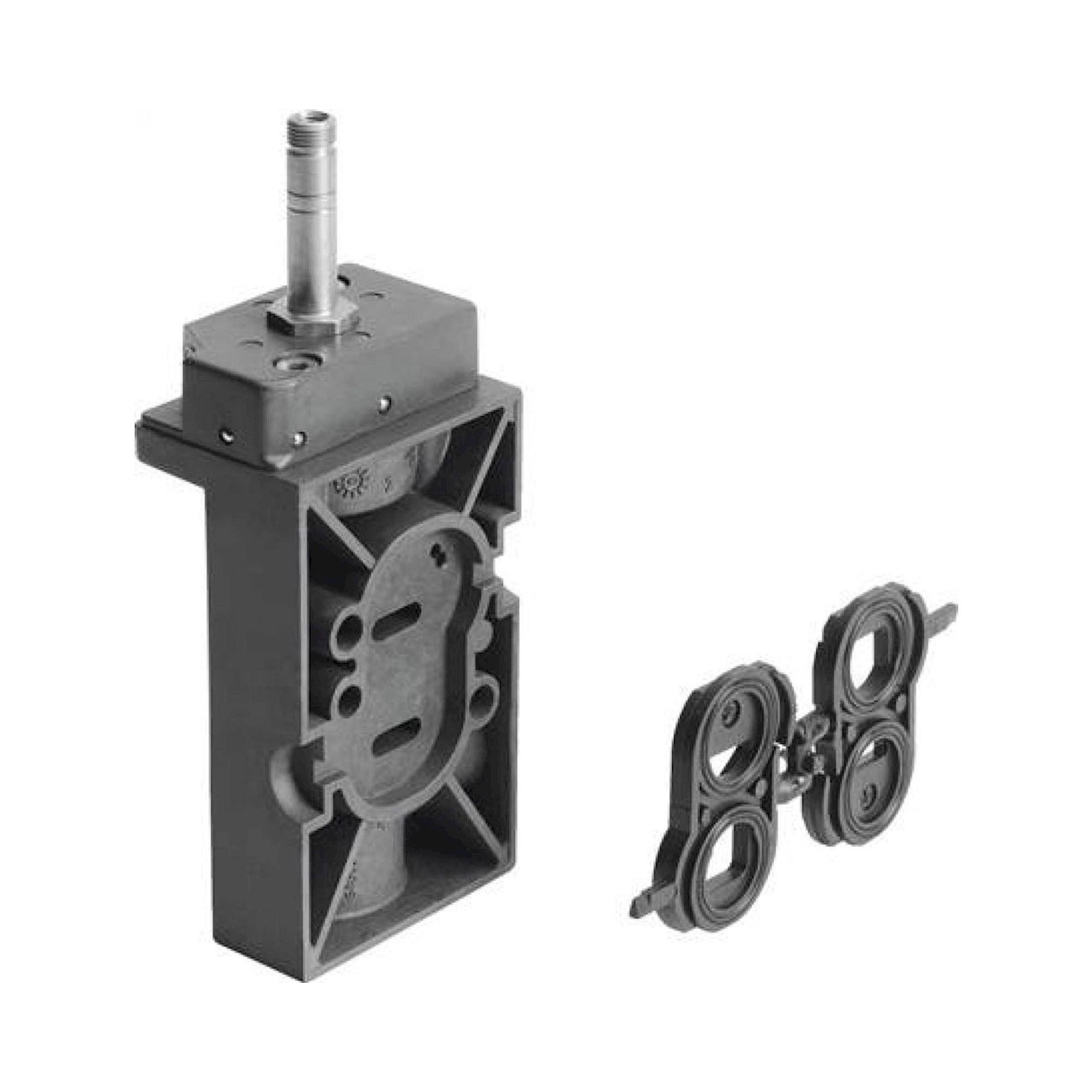

  1. Électrovanne NVF3-MOH-5/2-K-1/4-EX - Festo 535987
    Ajouter à la liste d'envies Ajouter au comparateur
    Électrovanne NVF3-MOH-5/2-K-1/4-EX - Festo 535987
    138,03 €

Guide d'achat

Bien choisir : Distributeurs normalisés Namur (VDE, VDI 3845)

Les critères de choix : caractéristiques, comparatif et applications typiques.

Caractéristiques techniques - NVF3-MOH-5/2-K-1/4-EX

⚙ Interface Namur VDE/VDI 3845 - montage par embrochage direct sur vérin rotatif, pas de tuyauterie séparée vers la vanne
✓ Fonction 5/2 voies - commutation bistable ou monostable du vérin rotatif raccordé
⚡ Homologation Ex (-EX) - pour utilisation dans les installations avec exigences ATEX, zone II atmosphères potentiellement explosives
✦ Port de commande G 1/4 - conception compacte, compatible avec les tailles de vérins rotatifs Namur les plus courantes

Norme Namur et conditions d'utilisation

L'interface Namur selon VDE/VDI 3845 définit l'entraxe des perçages et le port de commande pour le montage direct des électrovannes sur les vérins rotatifs. Les vannes à interface Namur sont interchangeables entre fabricants, à condition que la taille du port (G 1/4 ou G 1/2) corresponde. Les vannes Ex de la série NVF3-MOH-...-EX sont homologuées pour la zone II (groupes de gaz IIA, IIB, IIC) et sont utilisées là où les équipements de commande électrique doivent répondre aux exigences de sécurité des installations de process.

Domaines d'application typiques

Domaines d'application typiques: Installations de process dans l'industrie chimique et pétrochimique avec exigences ATEX, actionneurs de vannes papillon et à boisseau sphérique en zones Ex, automatisation de parcs de stockage et de collecteurs, et installations de raffinage et de gaz où les électrovannes doivent être montées directement sur les vérins rotatifs.

FAQ

Questions fréquentes : Distributeurs normalisés Namur (VDE, VDI 3845)

Qu'est-ce qu'un électrovanne Namur selon VDE/VDI 3845 et quelles sont ses applications industrielles principales?
Les électrovannes Namur selon VDE/VDI 3845 sont des distributeurs pneumatiques standardisés conçus pour le montage direct sur actionneurs rotatifs et linéaires dans l'industrie de process. Ces vannes 5/2 voies comme la Festo NVF3-MOH-5/2-K-1/4-EX assurent la commande d'actionneurs pneumatiques dans les secteurs chimique, pétrochimique et pharmaceutique. Leur conception respecte les normes européennes de sécurité intrinsèque et permet l'intégration dans les systèmes automatisés critiques nécessitant une fiabilité maximale.
Quels sont les critères techniques de sélection pour une électrovanne Namur avec raccordement G1/4?
La sélection d'une électrovanne Namur nécessite de considérer la pression de service nominale de 2 à 10 bar, le débit nominal à 6 bar selon ISO 6358, et la compatibilité avec l'air comprimé lubrifié ou non lubrifié selon ISO 8573-1 classe 7:4:4. Le raccordement pneumatique G1/4 selon DIN EN ISO 228-1 assure la compatibilité universelle, tandis que la tension d'alimentation doit correspondre aux standards industriels 24V DC ou 230V AC. La température ambiante d'utilisation s'étend typiquement de -10°C à +60°C pour les applications standard.
Quelles normes et certifications s'appliquent aux électrovannes Namur Festo pour les zones ATEX?
Les électrovannes Namur Festo respectent la directive ATEX 2014/34/UE pour utilisation en zones explosibles, avec marquage CE et certification selon EN 60079-0 pour les équipements électriques en atmosphères explosives. La conformité VDE/VDI 3845 garantit l'interchangeabilité dimensionnelle et fonctionnelle, tandis que la norme EN 161 s'applique pour les applications gaz naturel avec certification DVGW. Les vannes portent le marquage II 2G Ex d pour zones 1 et II 3G Ex nA pour zones 2, selon les exigences de sécurité intrinsèque.
Quelle différence existe-t-il entre les variantes d'électrovannes Namur monostables et bistables?
Les électrovannes Namur monostables comme la série NVF reviennent automatiquement en position repos par ressort en cas de coupure électrique, garantissant une position de sécurité définie. Les variantes bistables maintiennent leur dernière position commandée même sans alimentation électrique, économisant l'énergie mais nécessitant une analyse de risque pour déterminer la position de sécurité. Le choix dépend de la fonction de sécurité requise, les vannes monostables étant privilégiées pour les applications de sécurité critique selon EN 60534-4-1.
Comment installer une électrovanne Namur sur un actionneur selon VDI 3845?
L'installation d'une électrovanne Namur suit la géométrie standardisée VDI 3845 avec fixation par 4 vis M5x16 DIN 912 sur entraxe 30x30mm directement sur la bride de l'actionneur pneumatique. Les joints toriques NBR 70 Shore A assurent l'étanchéité des orifices de raccordement, tandis que le raccordement électrique s'effectue via connecteur M12x1 ou bornier à vis selon EN 175301-803. La purge d'échappement intégrée évite l'utilisation de silencieux externes, et l'orientation peut être modifiée par rotation de 90° selon les contraintes d'encombrement.
Quel indice de protection IP et quelle plage de température supportent les électrovannes Namur?
Les électrovannes Namur Festo présentent un indice de protection IP65 selon EN 60529, garantissant la résistance aux projections d'eau et à la poussière industrielle. La plage de température de fonctionnement s'étend de -10°C à +60°C pour l'air ambiant, avec possibilité d'extension jusqu'à -20°C avec lubrification appropriée selon DIN 51506. La pression de service admissible varie de 2 à 10 bar selon EN ISO 5599-1, tandis que la durée de vie électrique atteint 10 millions de cycles à charge nominale selon EN 60947-5-1.
Quelle maintenance préventive appliquer aux électrovannes Namur et quelle durée de vie espérer?
La maintenance préventive des électrovannes Namur comprend un contrôle visuel mensuel des raccordements et du marquage, une vérification semestrielle de l'étanchéité à 10 bar selon EN 1779, et un remplacement annuel des joints toriques NBR exposés aux fluides agressifs. La durée de vie mécanique atteint typiquement 50 millions de cycles à 6 bar selon ISO 19973-1, tandis que la durée de vie électrique du solénoïde est garantie 10 millions de commutations à tension nominale. L'inspection réglementaire suivant EN 764-7 doit être effectuée tous les 24 mois pour les applications sous pression.
