Raccord rapide Super Cupla 02PH, 1/4", acier - Nitto Kohki 463022100

Lorsque le raccord pend directement à l'outil pneumatique, chaque gramme est porté par l'opérateur. Le Super Cupla de Nitto Kohki est construit léger pour cet usage, avec un corps en aluminium sur une partie de la gamme, et travaille jusqu'à 1,0 MPa avec une bague de 19,5 mm de diamètre.

• Pression de service jusqu'à 1,0 MPa pour une bague de 19,5 mm de diamètre extérieur, un embout pèse de 12 g à 34,5 g selon la version
• Construction légère pour un montage direct sur l'outil pneumatique, une partie de la gamme reçoit un corps en aluminium
• Accouplement d'une seule main par poussée de l'embout dans la douille, le clapet logé dans la douille referme l'alimentation à la séparation
• Section libre de 19 mm² sur les modèles 01SP et 02SP, ce qui limite la perte de charge sur l'alimentation de l'outil
• Joint NBR (repère SG) de -20 °C à +80 °C pour les lignes d'air comprimé
• Tailles 1/8 pouce et 1/4 pouce, embout cannelé 1/4 pouce et terminaisons pour tuyau uréthane ø5 x ø8 mm et ø6,5 x ø10 mm

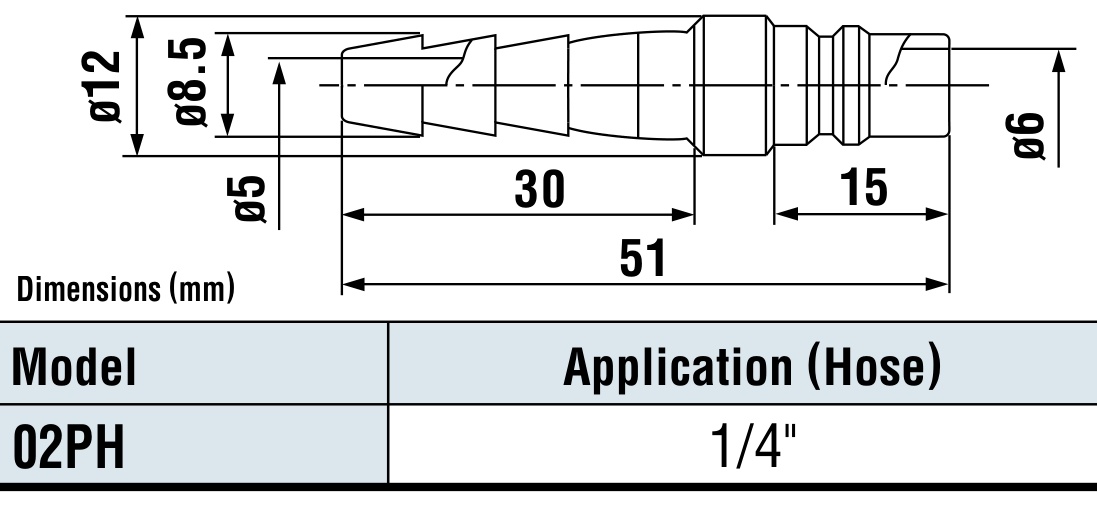

Caractéristiques techniques du catalogue constructeur

Modèles de la série SUPER CUPLA

Tous les modèles de la série tels qu'imprimés dans le catalogue constructeur. La ligne de l'article proposé ici est mise en évidence.

Principe de fonctionnement

• Léger et compact pour les raccordements de lignes d'air comprimé
• La conception légère convient aux outils pneumatiques!
• Raccordement par simple poussée, utilisation aisée.
• La conception légère convient au raccordement direct sur les outils pneumatiques. Un corps en aluminium est adopté sur certains modèles pour réduire le poids.
• Il suffit de pousser l'embout mâle dans le coupleur femelle pour un raccordement d'une seule main.
• Disponible dans de nombreuses configurations d'extrémité pour un large éventail d'applications pneumatiques.
• Le modèle 02S20P peut être raccordé aux coupleurs femelles HI CUPLA modèles 10, 17, 20, 30, 40 et 60.
• Également disponible en version Tube Fitter à raccordement et séparation rapides.

Comparatif des séries

SUPER CUPLA convient aux lignes d'air comprimé jusqu'à 1.0 MPa {10 kgf/cm2} lorsque le raccord est suspendu directement à l'outil pneumatique et que le poids compte: la bague de 19.5 mm de diamètre extérieur, le corps en acier ou en alliage d'aluminium et le raccordement d'une seule main plaident en sa faveur face à COMPACT CUPLA et CUBE CUPLA, qui offrent une obturation bilatérale à la même pression de 1.0 MPa {10 kgf/cm2} et se choisissent lorsque la ligne doit se fermer des deux côtés. Ses configurations d'extrémité couvrent la douille cannelée, le tuyau polyuréthane, les filetages et les Tube Fitter en 1/8 inch et 1/4 inch, et le modèle 02S20P permet de travailler avec des coupleurs femelles HI CUPLA. Pour des lignes d'air à 1.5 MPa {15 kgf/cm2}, ce sont HI CUPLA, HI CUPLA 200, FULL BLOW CUPLA ou LINE CUPLA 200 qui s'imposent; les fluides autres que l'air sortent du cadre d'admission limité à l'air de SUPER CUPLA.

Matériaux de corps et joints

Applications

• Raccordement direct des outils pneumatiques avec changements fréquents
• Lignes d'atelier avec extrémités filetées 1/8 pouce ou 1/4 pouce
• Tuyau uréthane ø5 x ø8 mm et ø6,5 x ø10 mm sur les terminaisons PN et SN
• Connexion instantanée sur tube plastique de 6 mm ou 8 mm de diamètre extérieur par les versions tube fitter
• Passage vers des douilles HI Cupla existantes au moyen du modèle 02S20P

Compatibilité

Toute douille et tout embout de la gamme se connectent entre eux quelles que soient la taille et la terminaison, et la gamme s'accouple également aux modèles Mold Cupla K01SP, K02SP et K03SP. Le modèle 02S20P sert d'adaptation vers les douilles des modèles HI Cupla 10, 17, 20, 30 et 40. La gamme n'est pas prévue pour le vide, ni raccordée ni séparée.

Normes et conformité

Les extrémités filetées sont en 1/8 pouce et 1/4 pouce avec des couples de serrage maximaux de 7 Nm et 14 Nm, le corps est en acier chromé ou en aluminium, la version tube fitter en laiton nickelé, la matière d'étanchéité est le caoutchouc nitrile (NBR, repère SG).

Sécurité et conditions d'emploi

• Avant utilisation, veuillez impérativement lire le "Guide de sécurité" figurant à la fin de ce catalogue et la "Notice d'instructions" fournie avec les produits.
• Pour le montage sur tuyau polyuréthane, glisser celui-ci sur la douille cannelée et serrer l'écrou jusqu'à ce qu'il vienne en appui contre la base de la douille cannelée.
• Il est recommandé d'appliquer de la graisse GRE-M1 à l'intérieur de l'écrou (partie filetée et zone de contact avec le tuyau) pour faciliter le serrage.

Toutes les données techniques de cette page proviennent du catalogue général Nitto Kohki Quick Connect Couplings C01en-b, page 37. Le catalogue complet est téléchargeable sur cette page.
