Que sont les systèmes pneumatiques basse pression Nitto Kohki jusqu'à 19 bar et dans quelles applications industrielles sont-ils utilisés ?

Les systèmes pneumatiques basse pression Nitto Kohki jusqu'à 19 bar sont des composants de raccordement rapide spécialisés dans la distribution d'air comprimé pour applications industrielles précises. Ces raccords à levier Lever Lock Cupla en acier inoxydable (SUS) ou aluminium (AL) avec joints NBR sont principalement utilisés dans l'industrie agroalimentaire, pharmaceutique, et les chaînes de production automatisées nécessitant des raccordements fréquents. La plage de pression jusqu'à 19 bar permet un fonctionnement optimal dans les systèmes de manutention pneumatique, actionneurs de faible puissance, et équipements de conditionnement où la fiabilité d'étanchéité est critique.

Quels sont les critères techniques essentiels pour sélectionner des raccords rapides pneumatiques Nitto Kohki basse pression ?

La sélection des raccords rapides pneumatiques Nitto Kohki nécessite l'évaluation de quatre paramètres techniques fondamentaux. Le diamètre nominal détermine le débit avec les séries disponibles en 20, 24 et 32 mm comme les modèles LB-32TSM et LC-24TSH présentés. Le matériau de construction influence la résistance chimique avec l'acier inoxydable SUS pour environnements corrosifs et l'aluminium AL pour applications standard. Le type de joint NBR assure l'étanchéité jusqu'à 19 bar avec une température de service de -20°C à +80°C. La configuration mâle (M), femelle (F) ou hermaphrodite (H) détermine la compatibilité système selon les références LD-32TSF, LE-32TPH ou LC-32TSH.

Quelles normes européennes et certifications s'appliquent aux raccords pneumatiques basse pression Nitto Kohki ?

Les raccords pneumatiques basse pression Nitto Kohki respectent la directive européenne 2006/42/CE relative aux machines et portent le marquage CE obligatoire pour la commercialisation dans l'UE. Ces composants sont conformes à la norme EN 983 pour les raccords rapides pneumatiques et à l'ISO 4414 régissant la sécurité des systèmes pneumatiques industriels. La construction en acier inoxydable SUS répond aux exigences de la norme EN 1.4301 pour les applications alimentaires selon le règlement CE 1935/2004. Les joints NBR satisfont aux spécifications DIN 3771 pour l'étanchéité dynamique et la résistance aux fluides pneumatiques jusqu'à 19 bar de pression nominale.

Quelles sont les principales différences entre les variantes de raccords Lever Lock Cupla Nitto Kohki disponibles ?

Les raccords Lever Lock Cupla Nitto Kohki se distinguent par trois caractéristiques techniques principales définissant leur application spécifique. Les modèles LB, LD et LC intègrent des joints NBR pour applications standard tandis que les séries LE, LF et LA fonctionnent sans joint pour environnements haute température. La différenciation matériau oppose l'acier inoxydable SUS des références LB-32TSM aux versions aluminium AL comme LB-32TSM AL pour réduction de poids. Les configurations de raccordement varient entre mâle fileté (TSM), femelle taraudé (TSF), hermaphrodite (TSH), et emmanchement push-in (TPH, TPM, TPF) selon les contraintes d'installation système. Le modèle L-32PD constitue une variante spécialisée pour drainage rapide des condensats.

Quelles sont les exigences d'installation et la compatibilité système des raccords pneumatiques Nitto Kohki basse pression ?

L'installation des raccords pneumatiques Nitto Kohki basse pression nécessite un réseau d'air comprimé filtré selon ISO 8573-1 classe 4.4.4 et une pression système stabilisée entre 0,5 et 19 bar maximum. Les filetages métriques des séries TSM et TSF requièrent un couple de serrage de 25-35 Nm avec étanchéité par joint plat ou pâte d'étanchéité conforme DIN EN 751-1. La compatibilité système impose l'utilisation exclusive de raccords Nitto Kohki de même série pour garantir l'interchangeabilité et l'étanchéité. Les modèles push-in TPH, TPM, TPF acceptent directement les tubes polyuréthane ou polyamide de diamètre extérieur 6, 8, 10, 12 mm selon DIN 73378 sans outillage spécial.

Quelles sont les caractéristiques de sécurité et les plages de température de fonctionnement des raccords Nitto Kohki ?

Les raccords pneumatiques Nitto Kohki basse pression présentent un indice de protection IP65 contre la poussière et projections d'eau selon IEC 60529 pour utilisation en environnement industriel sévère. La température de fonctionnement s'étend de -20°C à +150°C pour les versions sans joint NBR et de -20°C à +80°C pour les modèles équipés de joints élastomères. La pression d'épreuve atteint 28,5 bar soit 1,5 fois la pression nominale maximale de 19 bar conformément à l'EN 983. Le coefficient de sécurité 4:1 appliqué sur la résistance à la rupture des matériaux SUS et AL garantit un fonctionnement fiable même en cas de surpression accidentelle du réseau pneumatique.

Quel est le programme de maintenance recommandé et la durée de vie des raccords rapides Nitto Kohki ?

La maintenance préventive des raccords rapides Nitto Kohki comprend une inspection visuelle mensuelle de l'état des joints NBR et du mécanisme de verrouillage à levier selon ISO 4414 annexe B. Le remplacement des joints d'étanchéité intervient tous les 24 mois ou après 10000 cycles de connexion/déconnexion dans des conditions normales d'utilisation. La durée de vie opérationnelle atteint 15 ans pour les composants en acier inoxydable SUS et 10 ans pour les versions aluminium AL sous réserve d'un entretien approprié. L'inspection annuelle obligatoire inclut le contrôle d'étanchéité sous pression nominale 19 bar, la vérification du couple de serrage des raccordements filetés, et le test fonctionnel du système de verrouillage rapide par levier.

Basse pression jusqu'à 19 bar Nitto Kohki

Solutions pneumatiques Nitto Kohki

Les raccords rapides basse pression Nitto Kohki jusqu'à 19 bar couvrent la plage de pression la plus courante des réseaux d'air comprimé industriels. Les séries de ce groupe vont des micro-raccords pour petits diamètres de tuyau aux versions compactes et cubiques, en passant par les types haut débit (HI Cupla) et les versions plein débit pour soufflage (Full Blow Cupla). Tous les types connectent fiche et embase par simple enfoncement et se déconnectent par recul du manchon coulissant.

Catégories

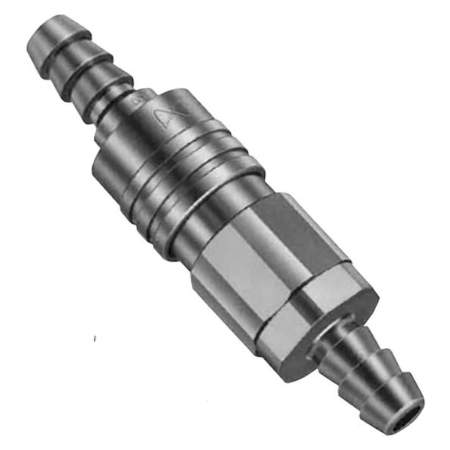

Micro CuplaRaccord rapide miniature pour petits diamètres de tube

Small CuplaRaccord compact pour emplacements à encombrement réduit

Compact CuplaCorps court, conception économe en espace

Cube CuplaCorps cubique pour fixation de tuyau facilitée

Super CuplaRaccord haut débit, grandes tailles nominales

HI CuplaRaccord rapide standard, large gamme de tailles

HI Cupla 200Gamme HI Cupla étendue, taille 200

HI Cupla ACEManchon amélioré pour déconnexion facilitée

Full Blow CuplaPlein débit soufflage, aluminium/NBR, sans clapet interne

Line CuplaRaccord en ligne pour tuyauteries flexibles

Lever Lock CuplaVerrouillage par levier contre déconnexion accidentelle

⚙ Pression de service jusqu'à 19 bar - adaptés aux réseaux d'air comprimé industriels de 10 à 19 bar

✓ Connexion par enfoncement / libération par manchon - couplage instantané, déconnexion par recul du manchon

⚡ Large spectre de tailles - des micro-raccords aux grandes sections de tuyau

↕ Fonctions spéciales par type - plein débit (Full Blow), en ligne (Line), verrouillage levier (Lever Lock)

Pour les emplacements à faible encombrement, Micro Cupla, Small Cupla et Compact Cupla offrent de petites dimensions. Les applications à haut débit font appel à HI Cupla, Super Cupla ou Full Blow Cupla. Le Lever Lock Cupla empêche la déconnexion accidentelle sous vibration. Le Cube Cupla facilite la fixation du tuyau grâce à son corps cubique. Pour les raccords en ligne sans dérivation latérale, le Line Cupla est le choix approprié.

Domaines d'application typiques: Alimentation en air comprimé d'outils et de machines pneumatiques jusqu'à 19 bar, systèmes de distribution par tuyaux flexibles en production, raccords d'air comprimé à changements fréquents sur postes d'assemblage et stations de maintenance, et alimentations d'outils de soufflage où la faible perte de charge dans le raccord maintient l'efficacité du système.

Comparatif des séries de cette catégorie

La pression de service maximale est le premier critère de choix. Elle détermine la série et non la taille: un raccord basse pression ne devient pas apte à la haute pression par un alésage plus grand.

Position de chaque série selon la pression de service maximale.

Série	Pression de service max.	Tailles	Type d'obturation	Fluides	Matériau du corps	Page du catalogue
LEVER LOCK CUPLA	18 bar	Corps métallique : 3/4 pouce à 4 pouces. Corps plastique : 3/4 pouce, 1 pouce, 1 1/2 pouce, 2 pouces, 3 pouces.	passage intégral, sans clapet	eau, huile hydraulique, air comprimé, poudre, vapeur	alliage d'aluminium (AL), alliage de cuivre (BR), acier inoxydable (SUS), polypropylène (PP)	77
FULL BLOW CUPLA	15 bar	Filetage et douille cannelée 1/4 pouce, 3/8 pouce, 1/2 pouce. Type SN pour tuyau polyuréthane: pour tuyau polyuréthane Ø 6.5 mm x Ø 10 mm, Ø 8 mm x Ø 12 mm, Ø 8.5 mm x Ø 12.5 mm et Ø 11 mm x Ø 16 mm.	obturation unilatérale	air comprimé	alliage d'aluminium	49
HI CUPLA	15 bar	filetage et douille cannelée 1/8 pouce à 1 pouce, tuyau 1/4 pouce à 1 pouce	obturation unilatérale	air comprimé, eau	acier chromé, laiton, acier inoxydable (SUS304)	39
HI CUPLA 200	15 bar	Filetage et douille cannelée 1/4 pouce, 3/8 pouce, 1/2 pouce. Douille pour tube (raccord instantané): tube polyuréthane diamètre extérieur 6 +/-0.1, 8 +/-0.15, 10 +/-0.15. Tube polyamide diamètre extérieur 6 +0.05/-0.08, 8 +0.05/-0.1, 10 +0.05/-0.1. Tube en résine fluorée diamètre extérieur 6 +/-0.07, 8 +/-0.07, 10 +/-0.07.	obturation unilatérale	air comprimé	acier chromé	43
HI CUPLA ACE	15 bar	filetage et douille cannelée 1/4 pouce, 3/8 pouce; types PN, SN, PNG et SNG pour tuyau polyuréthane ø5 mm x ø8 mm, ø6 mm x ø9 mm, ø6.5 mm x ø10 mm, ø8 mm x ø12 mm et ø8.5 mm x ø12.5 mm	obturation unilatérale	air comprimé, eau	plastiques techniques (PBT, POM)	61
LINE CUPLA 200	15 bar	-	obturation unilatérale	air comprimé	corps: alliage d'aluminium, CUPLA: acier chromé	57
COMPACT CUPLA	10 bar	filetage 1/8 pouce; douille pour tube ø4 x ø6 et ø6 x ø8	obturation bilatérale	air comprimé, eau	laiton, acier inoxydable (SUS304)	31
CUBE CUPLA	10 bar	tube 4 mm et 6 mm de diamètre intérieur, 1/8 pouce	obturation bilatérale, obturation unilatérale ou passage intégral, selon la combinaison de coupleur femelle et d'embout mâle avec ou sans clapet.	air comprimé, eau	résine polyacétal (POM)	33
MICRO CUPLA	10 bar	Filetage 1/8 pouce, M5x0.8. Douille pour tube de diamètre intérieur ø3, ø4. Douille pour tube (raccord instantané): tube polyuréthane diamètre extérieur ø4 +/-0.1, ø6 +/-0.1. Tube polyamide diamètre extérieur ø4 +0.05/-0.08, ø6 +0.05/-0.08. Tube en résine fluorée diamètre extérieur ø4 +/-0.05, ø6 +/-0.07	obturation unilatérale	air comprimé, eau (le type raccord instantané n'est pas adapté à l'eau.)	CUPLA: laiton (revêtu), CUPLA: acier inoxydable (SUS304), partie raccord instantané: laiton (revêtu), partie raccord instantané : plastique, MICRO LINE CUPLA corps de distribution : alliage d'aluminium	23
SMALL CUPLA	10 bar	Filetage 1/8 pouce, 1/4 pouce. Douille cannelée pour tuyau polyamide ø4xø6, ø4.5xø6 et tuyau uréthane ø4xø6. Douille pour tube (raccord instantané) pour tube polyuréthane diamètre extérieur ø6 +/-0.1, ø8 +/-0.15, tube polyamide diamètre extérieur ø6 +0.05/-0.08, ø8 +0.05/-0.1, tube en résine fluorée diamètre extérieur ø6 +/-0.07, ø8 +/-0.07	obturation unilatérale	air comprimé, eau (le type raccord instantané n'est pas adapté à l'eau.)	CUPLA : laiton chromé, partie raccord instantané: laiton (nickelé), plastique	27
SUPER CUPLA	10 bar	filetage: 1/8 pouce, 1/4 pouce. Douille cannelée: 1/4 pouce, tuyau uréthane ø5 x ø8, ø6.5 x ø10. Douille pour tube (raccord instantané): diamètre extérieur ø6 et ø8	obturation unilatérale	air comprimé	CUPLA : acier chromé, CUPLA: alliage d'aluminium, partie raccord instantané: laiton (nickelé), partie raccord instantané : plastique	37

Les quatre types d'obturation

Le type d'obturation détermine ce qui se passe à la séparation. C'est le deuxième critère, selon que la ligne est sous pression au moment de la séparation et selon la quantité de fluide admissible.

À la séparation, le clapet du coupleur ferme la ligne d'alimentation. Le fluide resté dans l'embout s'échappe.

Les deux moitiés se ferment à la séparation, le contenu de la ligne est conservé des deux côtés.

Sans clapet, donc perte de charge minimale. La ligne doit être mise hors pression avant séparation.

Plan de joint affleurant, donc perte de fluide minimale et face de séparation facile à essuyer.

Séquence d'accouplement d'un raccord rapide à verrouillage par billes.

Choisir un raccord en cinq étapes

Définir le fluide et la température de service, ce qui donne le matériau du joint.
Déterminer la pression de service maximale, ce qui donne la classe de pression et la série.
Choisir le type d'obturation: unilatérale, bilatérale, sans clapet ou face plane.
Définir le raccordement et la taille: douille cannelée, filetage mâle, filetage femelle ou raccord instantané.
Choisir le matériau du corps selon le fluide et l'environnement, puis commander embout et coupleur par paire.

Cette page s'appuie sur le catalogue général Nitto Kohki Quick Connect Couplings C01en-b, 190 pages. Le catalogue complet est téléchargeable sur cette page.
