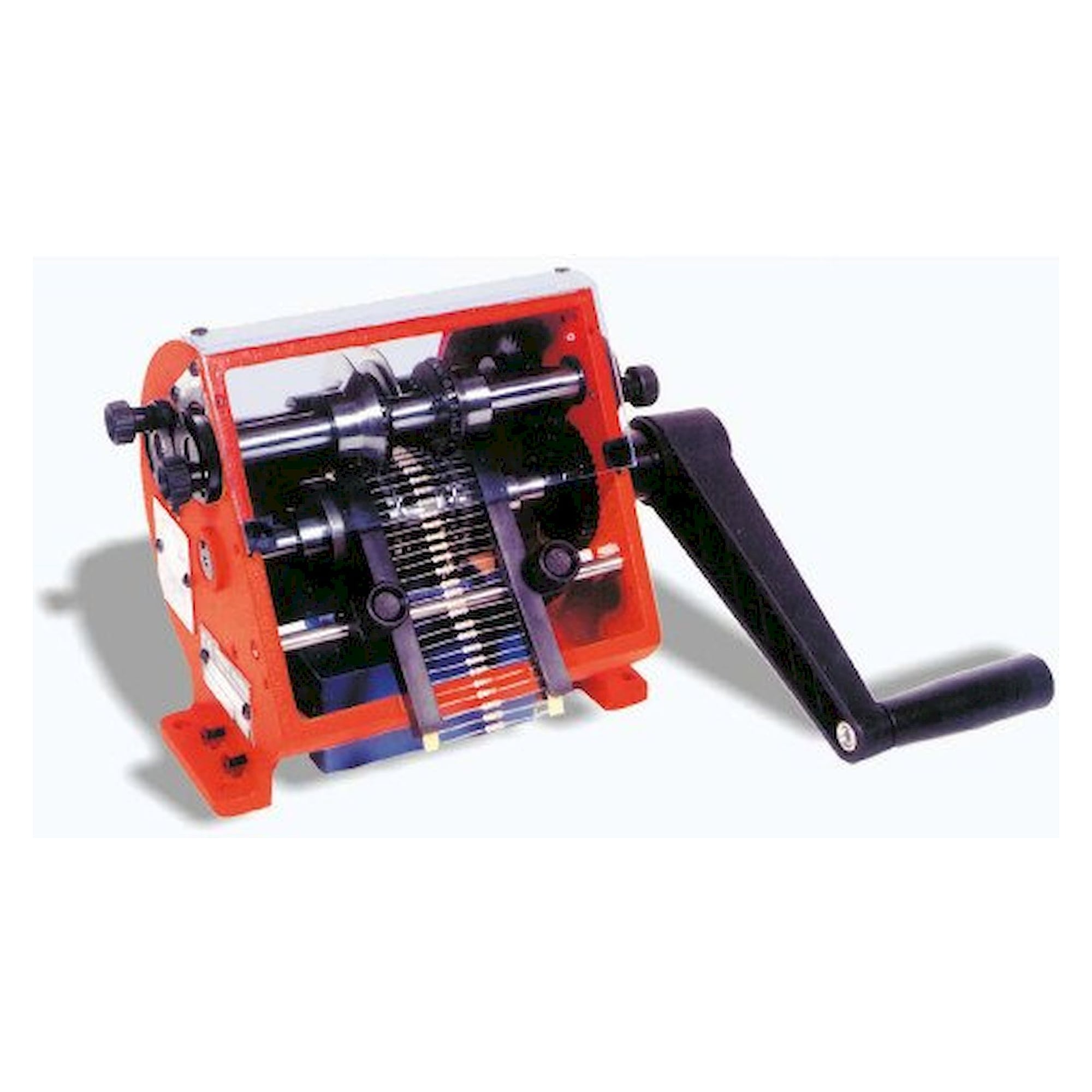

Machine de coupe et pliage Superform/A longueur de pliage réduite pas fixe 10,16 mm - Iteco 7915100I
-
Cet article:
1 719,40 €
-
Éjecteur de bande vide TNS pour machines Superform/A-AP-V-S-R - Iteco 7915080A
404,71 €
-
Machine de coupe et pliage pour composants axiaux Superform/AP, roues renforcées, boucle 3,9 mm - Iteco 7915102D
3 018,71 €
La Superform/A 7915.100I travaille avec une longueur de pliage réduite et un pas fixe de 10,16 mm. C'est la plus large des trois versions à pas fixe et elle couvre les corps de composants qui ne tiennent plus proprement au pas de 5,08 ou 7,62 mm.
Caractéristiques
- Pas fixe de 10,16 mm pour les cartes au pas de 0,4 pouce.
- Longueur de pliage réduite avec cote C dès 0,5 mm selon le tarif, le corps repose à plat et centré sur la carte.
- Machine de base identique aux 7915.100G et 7915.100H, donc même prise en main et mêmes accessoires.
- Cadence jusqu'à 40 000 pièces par heure avec entraînement mécanique par manivelle.
- Motorisation 230 V ou 115 V, porte-bobine BR6 et alimentateur CS10 montables en complément.
Caractéristiques techniques
| Gamme | Superform/A |
|---|---|
| Référence Iteco | 7915.100I |
| Version | longueur de pliage réduite, pas fixe |
| Cotes reprises de | 7915.100G |
| Pas P | 10,16 mm (fixe) |
| Cote C (longueur de pliage) | 0,5 - 4 mm |
| Cote B selon le schéma catalogue | 4 - 10 mm |
| Diamètre des pattes D | 0,4 - 0,6 mm |
| Cote L maxi. selon le schéma catalogue | 3,5 mm |
| Alimentation en composants | composants axiaux en bande |
| Cadence | jusqu'à 40 000 pièces/h |
| Entraînement | manivelle, motorisation en option |
| Unité de vente | pièce |
| Origine | Italie |
Le catalogue Iteco 2026 ne tabule les cotes de la version à pliage réduit que sous 7915.100G. Selon le tarif, la 7915.100I ne s'en distingue que par le pas fixe de 10,16 mm.
Applications
Préformage de composants axiaux longs tels que résistances de puissance ou grosses diodes pour un pas de 10,16 mm, petites séries à implantation figée et îlots de production où plusieurs Superform travaillent chacune à un pas fixe.
Accessoires et contenu de la livraison
La machine est livrée en version manuelle, sans motorisation. Iteco propose en accessoire le porte-bobine BR6 (7915.185) pour le déroulement de la bande, l'alimentateur vrac CS10 pour composants axiaux (7915.180) ainsi que la motorisation à variateur de vitesse en 230 V (7915.030) et 115 V (7915.031). La pédale de commande 600.023 complète ces motorisations.
Origine
Superform est une gamme d'Iteco Trading, Italie. La machine est purement mécanique et, en version manuelle, ne nécessite ni alimentation électrique ni air comprimé.
| Fabricant Nr. | 7915100I |
|---|---|
| Fabricant | Iteco |
| Pays d'origine | Italie |
| Poids | 1.000000 |
| Unité de vente | Stück |
| Informations sur le fabricant du GPSR | Iteco Trading S.r.l, Via Paisas 1, IT-10094 Giaveno (TO), www.iteco.it |
| Série | Superform/A |
| Détection de position | Non |
