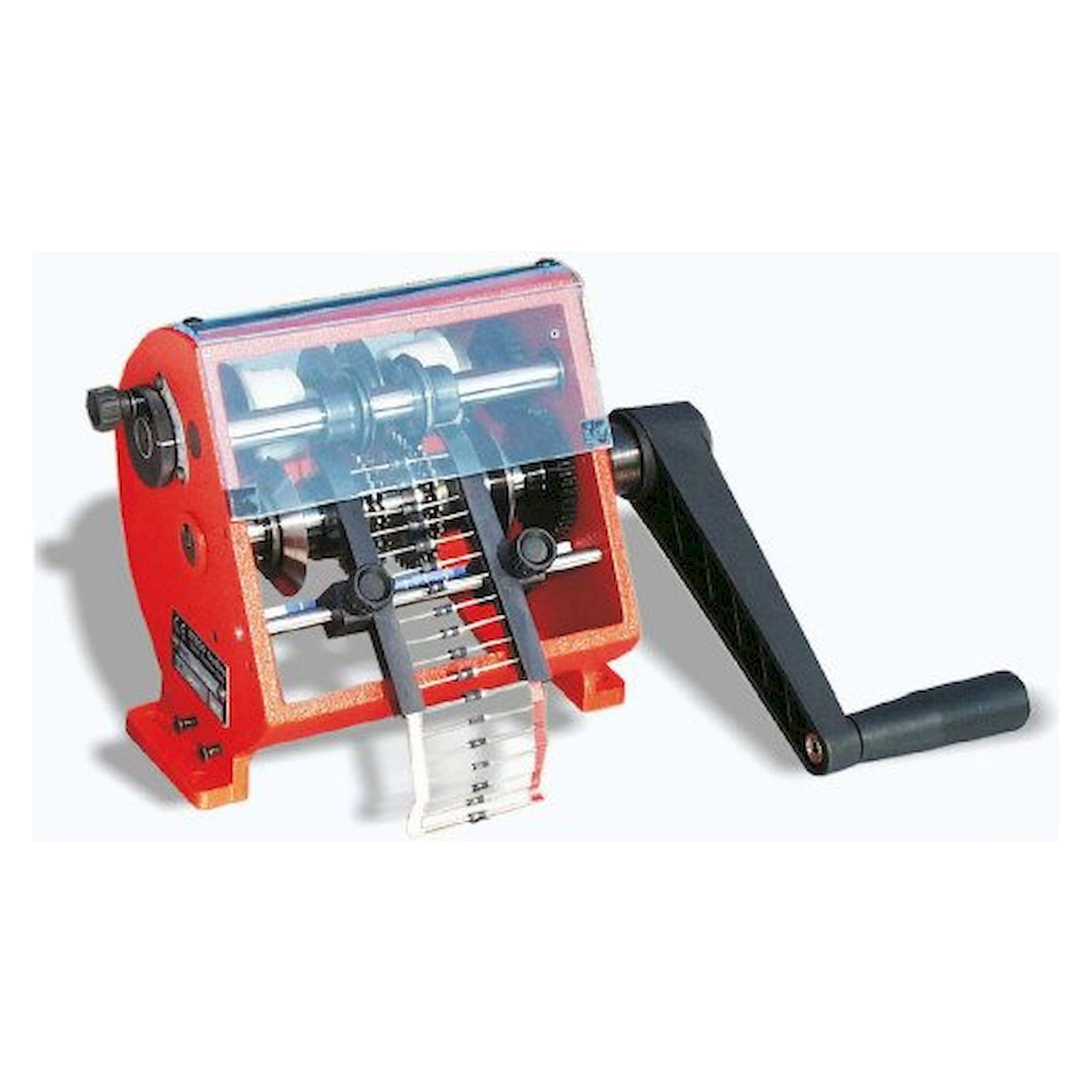

Machine de coupe et pliage Superform/A longueur de pliage réduite C 0,5 mm pas fixe 5,08 mm - Iteco 7915100G

La Superform/A 7915.100G coupe et plie les pattes des composants axiaux en bande selon un pas fixe de 5,08 mm. La cote C démarre à 0,5 mm: le pliage se fait tout près du corps du composant, alors que le modèle standard 7915.100A commence à 1,2 mm.

Caractéristiques

• Pas fixe de 5,08 mm: l'entraxe reste identique sur toute la série, aucun contrôle n'est nécessaire après un changement de bobine.
• Cote C de 0,5 à 4 mm, adaptée aux corps courts dont la patte doit être pliée juste derrière le corps.
• Diamètre de pattes de 0,4 à 0,6 mm, calibré pour les fils fins des petites résistances et des diodes de signal.
• Cadence jusqu'à 40 000 pièces par heure, les roues d'entraînement dentées se règlent individuellement.
• Entraînement mécanique par manivelle, motorisation 230 V ou 115 V montable ultérieurement.

Caractéristiques techniques

Applications

Montage traversant de résistances et de diodes axiales au pas de 5,08 mm, préparation de kits pour petites et moyennes séries, retouche sur postes manuels et réalisation de prototypes exigeant toujours le même entraxe.

Accessoires et contenu de la livraison

La machine est livrée en version manuelle, sans motorisation. Iteco propose en accessoire le porte-bobine BR6 (7915.185) pour le déroulement de la bande, l'alimentateur vrac CS10 pour composants axiaux (7915.180) ainsi que la motorisation à variateur de vitesse en 230 V (7915.030) et 115 V (7915.031). La pédale de commande 600.023 complète ces motorisations.

Origine

Superform est une gamme d'Iteco Trading, Italie. La machine est purement mécanique et, en version manuelle, ne nécessite ni alimentation électrique ni air comprimé.
