Transport en longueur Bosch Rexroth

Système de transfert Bosch Rexroth TS 2plus

Le transport longitudinal dans le système de transfert TS 2plus de Bosch Rexroth déplace les porte-pièces dans le sens de convoyage le long de la ligne de montage. Le programme comprend des chaînes à rouleaux accumulatrices (1/2"x5/16", PA-ESD et ST-ESD, 12 m chacune), des profilés de voie (SP 2/R-100, SP 2/C-100, 6070 mm chacun), des éléments de renvoi, des jeux de connexion et des profilés de guidage de courroie pour les tronçons droits et courbes.

Des voies de maintenance (ST2/R-W), des convoyeurs à rouleaux (RB 2), des racleurs pour chaînes à plaques et un jeu d'outils de montage de courroie (BELT MOUNTING TS2) complètent la gamme. Plusieurs variantes de jeux de connexion sont disponibles pour assembler les tronçons de voie, dont UM 2/B, BS 2/SE et BS2/R. Une presse chauffante (EHP 5L) et une colle K2000 permettent l'épissage de courroies transporteuses sur site.

⚙ Chaîne à rouleaux accumulatrice PA-ESD et ST-ESD - 1/2"x5/16", longueur 12 m, adaptée ESD pour lignes à protection électrostatique
↕ Profilés de voie SP 2/R-100 et SP 2/C-100 - 16x6070 mm, pour tronçons droits et courbes, système TS 2plus
⬡ Renvois UM 2/C et UM 2/R - 60° et 170°, pour changements de direction dans le tracé de voie
✦ Profilés de guidage de courroie FP2/B et FP+GP2/ST - longueur 3000 mm, pour sections d'entraînement par courroie
⚙ Presse chauffante EHP 5L et colle K2000 - pour épissage de courroies sans fin sur site
📦 Convoyeur à rouleaux RB 2 et voie de maintenance ST2/R-W - pour tronçons de transition et de maintenance
ComposantType / Réf.Utilisation
Chaîne à rouleaux PA ESD3842523918, 12 mSection chaîne avec protection ESD, plastique
Chaîne à rouleaux ST ESD3842530864, 12 mSection chaîne avec protection ESD, acier
Profilé de voie SP 2/R-1003842529931Tronçon droit, 6070 mm
Profilé de voie SP 2/C-1003842532609Tronçon courbe, 6070 mm
Renvoi UM 2/C-603842528802Courbe 60°
Renvoi UM 2/C-1703842528806Courbe 170°
Jeu de connexion UM 2/B3842179574Connexion de voie au niveau du renvoi

Domaines d'application typiques: Construction et extension de lignes de montage TS 2plus, configuration de tracés de voie droits et coudés, transport par chaîne adapté ESD dans les zones EPA de la fabrication électronique, et maintenance des systèmes de transfert en fonctionnement par remplacement de chaîne, profilés et courroies.

✓ Bosch Rexroth TS 2plusComposants d'origine pour tronçons de transport longitudinal
⚡ Chaînes adaptées ESDPA-ESD et ST-ESD, 12 m en stock
Afficher en Grille Liste

Produits 1-24 sur 105

Par ordre croissant
  1. Profilé de voie SP 2/R-100, aluminium anodisé, rainure 10, 6070 mm - Bosch Rexroth 3842529931
    Ajouter à ma liste d’envie Ajouter au comparateur
    Profilé de voie SP 2/R-100, aluminium anodisé, rainure 10, 6070 mm - Bosch Rexroth 3842529931
    7 431,61 €
    Excl. 19% VAT , excl. Shipping Cost
  2. Profilé de section SP2/C-100, aluminium anodisé, 6070 mm, rainure 10 - Bosch Rexroth 3842532609
    Ajouter à ma liste d’envie Ajouter au comparateur
    Profilé de section SP2/C-100, aluminium anodisé, 6070 mm, rainure 10 - Bosch Rexroth 3842532609
    7 431,61 €
    Excl. 19% VAT , excl. Shipping Cost
  3. Profilé de section ST 2/R-H, aluminium anodisé, rainure 10 - Bosch Rexroth 3842536792
    Ajouter à ma liste d’envie Ajouter au comparateur
    Profilé de section ST 2/R-H, aluminium anodisé, rainure 10 - Bosch Rexroth 3842536792
    5 812,21 €
    Excl. 19% VAT , excl. Shipping Cost
  4. Profilé de section ST 2/C-H, aluminium anodisé, rainure 10, 6070 mm - Bosch Rexroth 3842536793
    Ajouter à ma liste d’envie Ajouter au comparateur
    Profilé de section ST 2/C-H, aluminium anodisé, rainure 10, 6070 mm - Bosch Rexroth 3842536793
    5 812,21 €
    Excl. 19% VAT , excl. Shipping Cost
  5. Jeu d'outils pour le collage de courroies, système de transfert TS 2plus - Bosch Rexroth 3842532810
    Ajouter à ma liste d’envie Ajouter au comparateur
    Jeu d'outils pour le collage de courroies, système de transfert TS 2plus - Bosch Rexroth 3842532810
    4 391,11 €
    Excl. 19% VAT , excl. Shipping Cost
  6. Bosch Rexroth 3842998492. Bandstrecke, BS 2/R-V+ 1200
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842998492. Bandstrecke, BS 2/R-V+ 1200
    4 227,61 €
    Excl. 19% VAT , excl. Shipping Cost
  7. Bosch Rexroth 3842998238. Bandstrecke, BS 2/R-H
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842998238. Bandstrecke, BS 2/R-H
    3 913,48 €
    Excl. 19% VAT , excl. Shipping Cost
  8. Bosch Rexroth 3842998239. Bandstrecke, BS 2/C-H
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842998239. Bandstrecke, BS 2/C-H
    3 913,48 €
    Excl. 19% VAT , excl. Shipping Cost
  9. Bosch Rexroth 3842998096. Bandstrecke, BS 2/R-700
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842998096. Bandstrecke, BS 2/R-700
    3 793,88 €
    Excl. 19% VAT , excl. Shipping Cost
  10. Bosch Rexroth 3842999985. Bandstrecke, BS 2/C-250
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842999985. Bandstrecke, BS 2/C-250
    3 601,61 €
    Excl. 19% VAT , excl. Shipping Cost

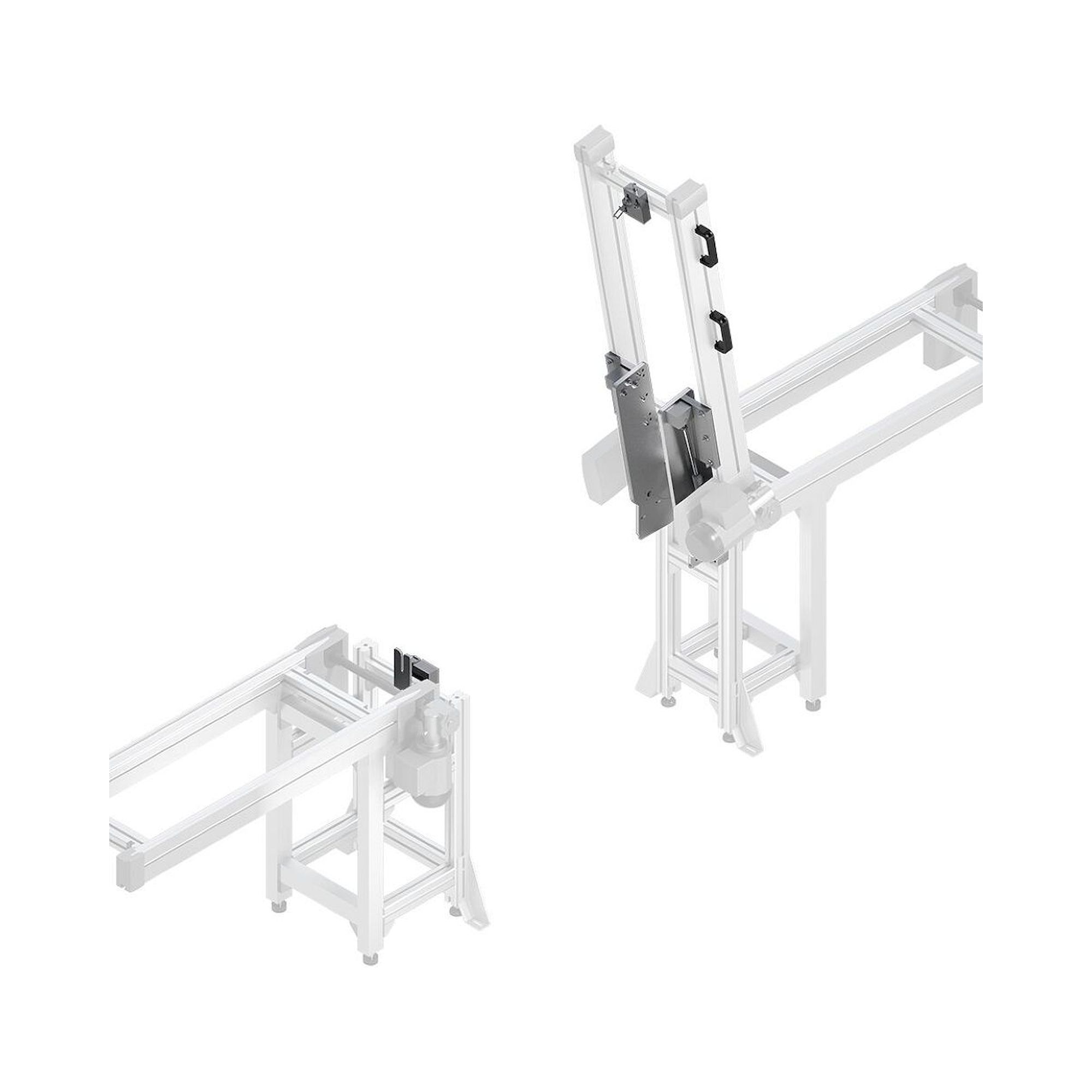

  11. Bosch Rexroth 3842564941. Montagesatz, LG 2/H LIFTGATE 1
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842564941. Montagesatz, LG 2/H LIFTGATE 1
    3 442,75 €
    Excl. 19% VAT , excl. Shipping Cost
  12. Courroie GT 2/A, L=250 m, PA, ESD, pour système de transfert TS 2plus - Bosch Rexroth 3842539479
    Ajouter à ma liste d’envie Ajouter au comparateur
    Courroie GT 2/A, L=250 m, PA, ESD, pour système de transfert TS 2plus - Bosch Rexroth 3842539479
    3 385,65 €
    Excl. 19% VAT , excl. Shipping Cost
  13. Bosch Rexroth 3842998039. Antriebsstation, AS 2/C-700
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842998039. Antriebsstation, AS 2/C-700
    3 366,94 €
    Excl. 19% VAT , excl. Shipping Cost
  14. Bosch Rexroth 3842998041. Antriebsstation, AS 2/R-2200
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842998041. Antriebsstation, AS 2/R-2200
    3 366,94 €
    Excl. 19% VAT , excl. Shipping Cost
  15. Bosch Rexroth 3842998234. Antriebsstation, AS 2/R-2200 VPlus
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842998234. Antriebsstation, AS 2/R-2200 VPlus
    3 366,94 €
    Excl. 19% VAT , excl. Shipping Cost
  16. Bosch Rexroth 3842999917-1000. Bandstrecke, BS 2/C-100. 1000 mm Ka=A
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842999917-1000. Bandstrecke, BS 2/C-100. 1000 mm Ka=A
    3 297,67 €
    Excl. 19% VAT , excl. Shipping Cost
  17. Bosch Rexroth 3842998087. Antriebsstation, AS 2/C-250
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842998087. Antriebsstation, AS 2/C-250
    3 281,69 €
    Excl. 19% VAT , excl. Shipping Cost

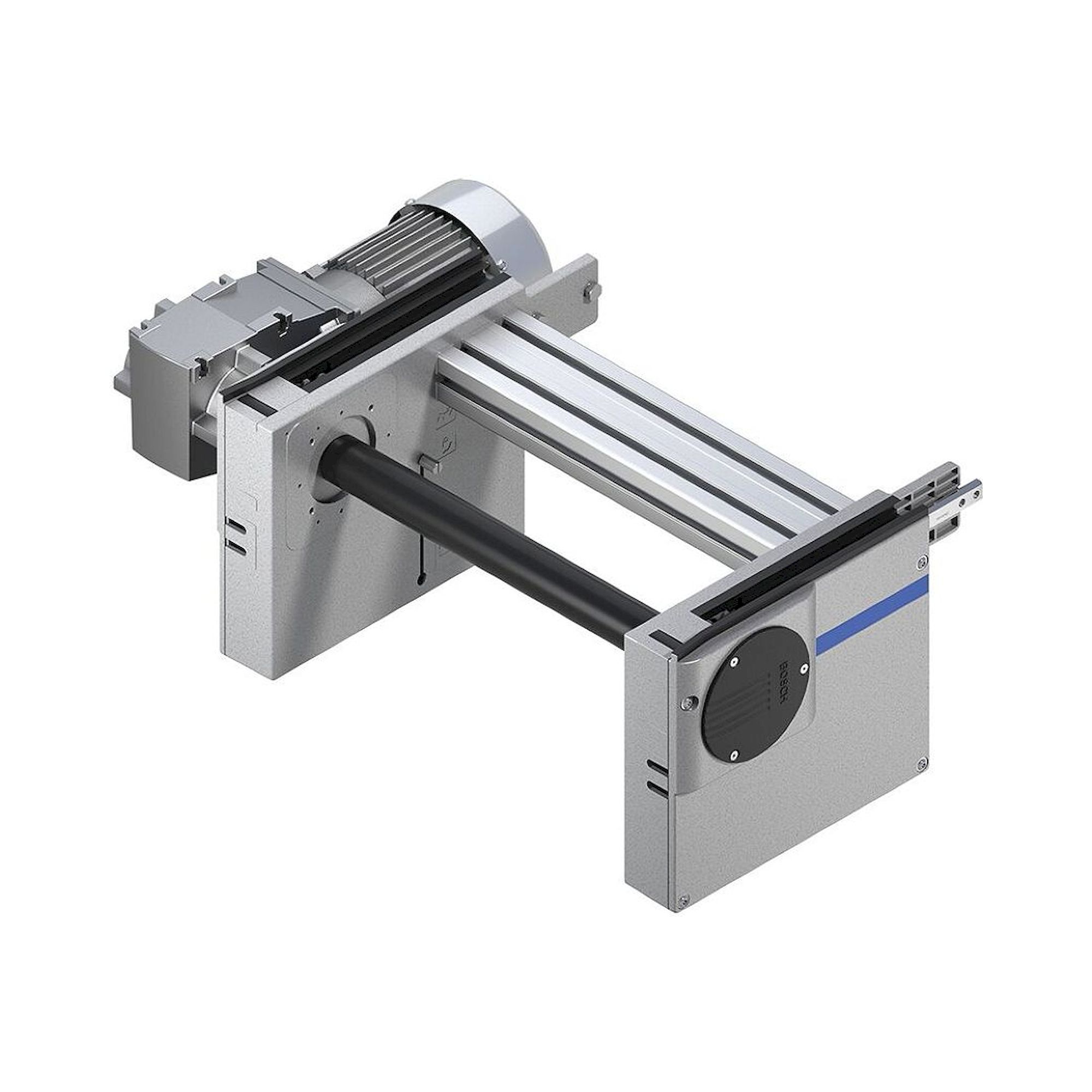

  18. Bosch Rexroth 3842998233. Antriebsstation, AS 2/R-1200 VPlus
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842998233. Antriebsstation, AS 2/R-1200 VPlus
    3 171,19 €
    Excl. 19% VAT , excl. Shipping Cost
  19. Bosch Rexroth 3842549513. Montagesatz, LG 2/H LIFTGATE 3
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842549513. Montagesatz, LG 2/H LIFTGATE 3
    3 099,08 €
    Excl. 19% VAT , excl. Shipping Cost
  20. Bosch Rexroth 3842549514. Montagesatz, LG 2/H LIFTGATE 4
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842549514. Montagesatz, LG 2/H LIFTGATE 4
    3 099,08 €
    Excl. 19% VAT , excl. Shipping Cost
  21. Bosch Rexroth 3842549517. Montagesatz, LG 2/H LIFTGATE 7
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842549517. Montagesatz, LG 2/H LIFTGATE 7
    3 099,08 €
    Excl. 19% VAT , excl. Shipping Cost
  22. Bosch Rexroth 3842999721. Antriebsstation, AS 2/B-250
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842999721. Antriebsstation, AS 2/B-250
    3 052,79 €
    Excl. 19% VAT , excl. Shipping Cost
  23. Bosch Rexroth 3842999720. Antriebsstation, AS 2/B-250 MA=M
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842999720. Antriebsstation, AS 2/B-250 MA=M
    2 862,61 €
    Excl. 19% VAT , excl. Shipping Cost

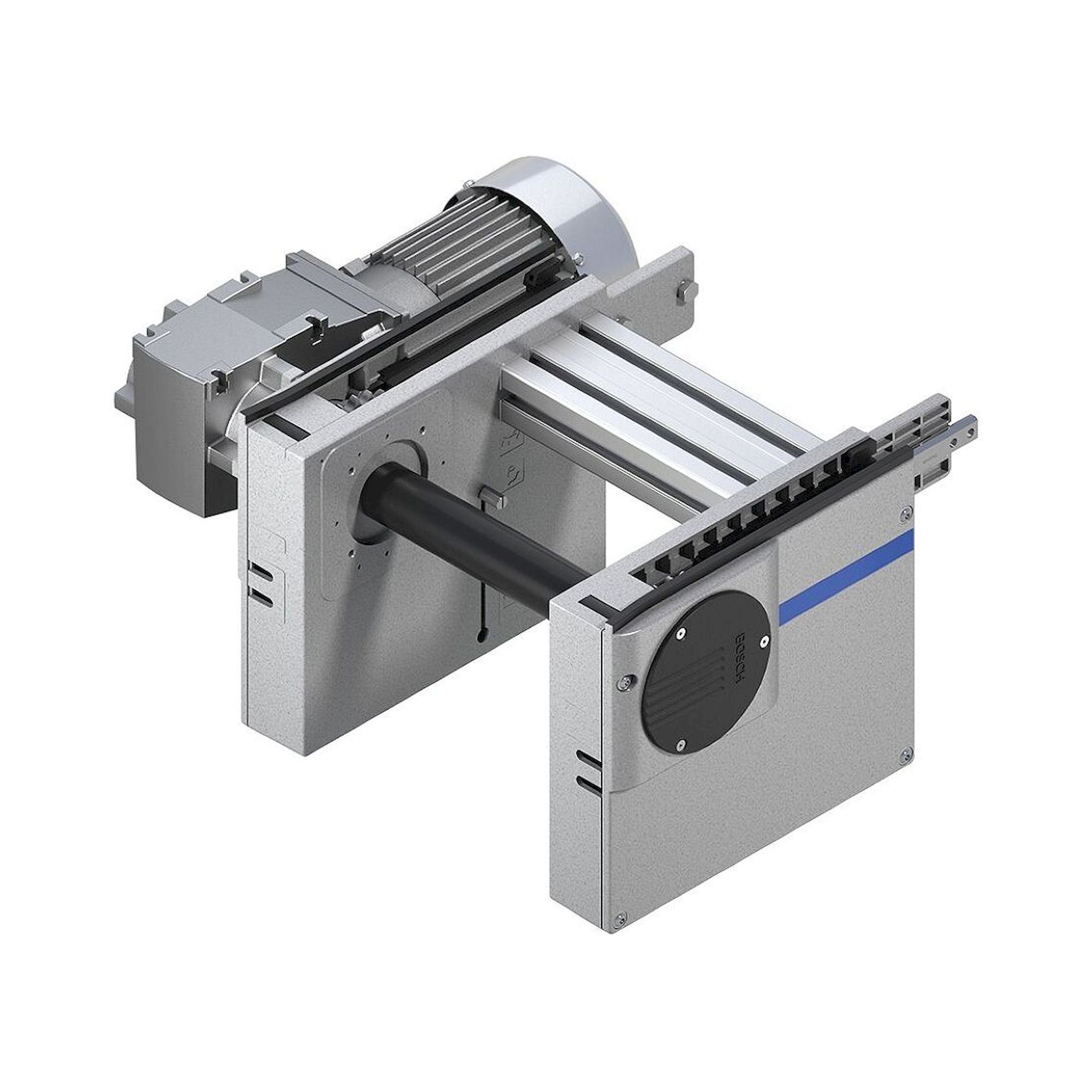

  24. Bosch Rexroth 3842998038. Antriebsstation, AS 2/C-400
    Ajouter à ma liste d’envie Ajouter au comparateur
    Bosch Rexroth 3842998038. Antriebsstation, AS 2/C-400
    2 860,51 €
    Excl. 19% VAT , excl. Shipping Cost
Page
par page
Was ist ein Längstransportsystem TS 2plus von Bosch Rexroth und in welchen Industriezweigen wird es eingesetzt?
Das Längstransportsystem TS 2plus von Bosch Rexroth ist ein modulares Fördersystem mit Gurtfördertechnik für den kontinuierlichen Transport von Werkstücken und Materialien über größere Distanzen in Produktionslinien. Das System besteht aus Streckenprofilen wie SP 2/R-100 mit 16x6070mm Abmessungen, Bandstrecken verschiedener Längen von 250mm bis 2200mm und entsprechenden Antriebsstationen. Haupteinsatzgebiete sind die Automobilindustrie, Elektronikfertigung, Verpackungsindustrie und Maschinenbau, wo eine präzise Taktung und zuverlässige Materialförderung zwischen Arbeitsstationen erforderlich ist.
Nach welchen technischen Kriterien erfolgt die Auswahl von Bandstrecken und Antriebsstationen im TS 2plus System?
Die Auswahl der Bandstrecken erfolgt primär nach der erforderlichen Transportlänge, wobei Standardlängen von 250mm bis 2200mm verfügbar sind, sowie nach der Bauform mit geraden Varianten wie BS 2/R-700 oder kurvengängigen Versionen wie BS 2/C-250. Die Antriebsstationen wie AS 2/C-700 oder AS 2/R-2200 VPlus werden entsprechend der Förderlänge und Nutzlast dimensioniert, wobei die maximale Gurtlänge bis 250 Meter mit dem Gurt GT 2/A erreicht werden kann. Entscheidend sind außerdem die Integration in vorhandene Arbeitsplatzsysteme und die erforderliche Fördergeschwindigkeit für den jeweiligen Produktionsprozess.
Welche DIN- und EN-Normen gelten für Bosch Rexroth Längstransportsysteme in industriellen Anwendungen?
Bosch Rexroth Längstransportsysteme entsprechen der Maschinenrichtlinie 2006/42/EG sowie der DIN EN ISO 12100 für Maschinensicherheit und Risikobeurteilung. Die elektrischen Komponenten der Antriebsstationen erfüllen die DIN EN 60204-1 für elektrische Ausrüstung von Maschinen sowie die EMV-Richtlinie 2014/30/EU. Zusätzlich werden die Anforderungen der DIN EN 620 für stetige Förderer und Gurtförderer sowie der DIN EN ISO 13849-1 für sicherheitsbezogene Teile von Steuerungen eingehalten. Bei ESD-Anforderungen gelten ergänzend die DIN EN 61340-5-1 für elektrostatische Entladung am Arbeitsplatz.
Worin unterscheiden sich die Streckenprofil-Varianten SP 2/R-100 und ST 2/C-H im TS 2plus System?
Das Streckenprofil SP 2/R-100 mit 16x6070mm ist für gerade Transportstrecken in R-Ausführung konzipiert und bietet eine Standardbreite von 100mm für mittlere Förderlasten. Das Streckenprofil ST 2/C-H hingegen verfügt über eine schmalere 12x6070mm Bauform in kurvengängiger C-Ausführung mit H-Konfiguration für kompaktere Anordnungen und Richtungsänderungen. Die SP-Profile eignen sich für Hauptförderstrecken mit höherer Belastung, während die ST-Profile vorrangig für Verzweigungen, Kurven und platzsparende Installationen in beengten Produktionsumgebungen eingesetzt werden.
Welche Installationsvoraussetzungen und Systemkompatibilität bestehen für das Transfersystem TS 2plus?
Das TS 2plus System erfordert eine ebene Montagefläche mit einer Toleranz von ±2mm über die gesamte Transportlänge sowie 24V DC Versorgungsspannung für die Antriebsstationen. Die Profile werden über das modulare Bosch Rexroth Aluminium-Profilsystem verbunden und sind mit allen TS 2plus Komponenten sowie bestehenden Rexroth Arbeitsplatzsystemen kompatibel. Der Werkzeugsatz BELT MOUNTING TS2 ermöglicht die fachgerechte Gurtmontage, während die Montagesätze LG 2/H LIFTGATE für Hub- und Senkfunktionen integriert werden können. Die Installation erfolgt entsprechend der Bosch Rexroth Montageanleitung mit standardisierten Verbindungselementen.
Welche Schutzart und Betriebstemperaturbereiche gelten für TS 2plus Längstransportsysteme?
Die Antriebsstationen des TS 2plus Systems verfügen über Schutzart IP54 nach DIN EN 60529 und sind damit gegen Staub und Spritzwasser aus allen Richtungen geschützt. Der zulässige Betriebstemperaturbereich liegt zwischen +5°C und +40°C bei einer relativen Luftfeuchtigkeit von maximal 85% ohne Kondensation. Die Gurtmaterialien sind für Dauerbelastungen bis 60°C ausgelegt, wobei bei Temperaturen über 35°C eine Leistungsreduzierung der Antriebe zu berücksichtigen ist. Die mechanischen Komponenten wie Streckenprofile halten auch extremeren Industrieumgebungen bis -10°C stand, sofern keine beweglichen Teile betroffen sind.
Wie häufig müssen Wartungsarbeiten am TS 2plus Längstransportsystem durchgeführt werden?
Die vorbeugenden Wartungsintervalle für das TS 2plus System betragen bei normalem Einschichtbetrieb 2000 Betriebsstunden für die Gurtspannung und Laufruhe sowie 4000 Betriebsstunden für die Antriebsstationen-Inspektion. Bei Mehrschichtbetrieb oder staubiger Umgebung verkürzen sich die Intervalle auf 1000 bzw. 2000 Betriebsstunden entsprechend. Die Gurte GT 2/A erreichen eine Lebensdauer von typisch 8000 bis 12000 Betriebsstunden je nach Belastung und müssen bei sichtbarem Verschleiß oder Rissbildung sofort ausgetauscht werden. Alle 6 Monate erfolgt eine Sichtprüfung der Befestigungen und elektrischen Anschlüsse entsprechend der Bosch Rexroth Wartungsrichtlinien.
