ISO 5599-1, série 581, taille 1

Les électrovannes Aventics ISO 5599-1 Série 581 Taille 1 sont des distributeurs pneumatiques normalisés conçus selon la norme européenne ISO 5599-1 pour les interfaces de montage standardisées. Ces vannes directionnelles 5/2, 5/3 et 3/2 voies avec commande électrique 24V DC sont principalement utilisées dans l'automatisation industrielle, les chaînes de production automobiles, l'industrie agroalimentaire et les systèmes de manutention. Leur conception compacte et leur fiabilité éprouvée en font des composants essentiels pour le contrôle précis des actionneurs pneumatiques dans les environnements industriels exigeants.

Le choix d'une électrovanne Aventics Série 581 Taille 1 dépend principalement du nombre de voies nécessaires (5/2, 5/3 ou 2x3/2), du type de centre pour les vannes 5/3 (CC fermé, EC échappement, PC sous pression) et de la tension d'alimentation requise de 24V DC. La pression de service maximale atteint 10 bar avec un débit nominal adapté aux actionneurs de taille moyenne. Les raccordements pneumatiques sont standardisés selon ISO 5599-1 avec des orifices de diamètre 4mm, permettant une intégration directe sur les plaques de base normalisées sans modification des installations existantes.

Les électrovannes Aventics Série 581 Taille 1 respectent intégralement la norme européenne ISO 5599-1 pour les dimensions d'interface et les caractéristiques de raccordement pneumatique. Elles portent le marquage CE obligatoire pour la commercialisation en Europe et sont conformes à la directive machines 2006/42/CE ainsi qu'à la directive CEM 2014/30/UE. La compatibilité avec les fluides pneumatiques selon ISO 8573-1 classe 3 garantit un fonctionnement fiable avec l'air comprimé industriel standard, tandis que les matériaux utilisés respectent les exigences de la directive RoHS 2011/65/UE.

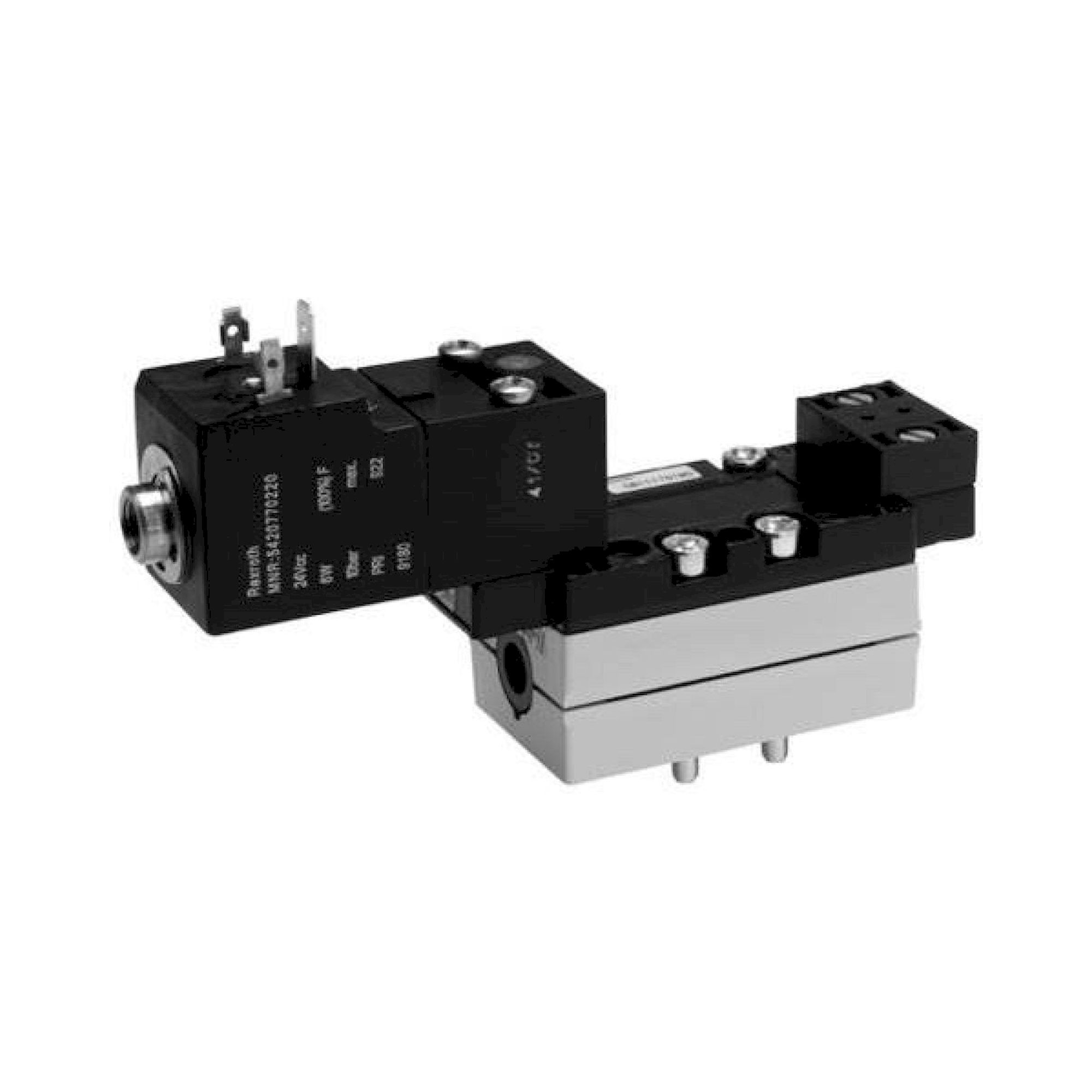

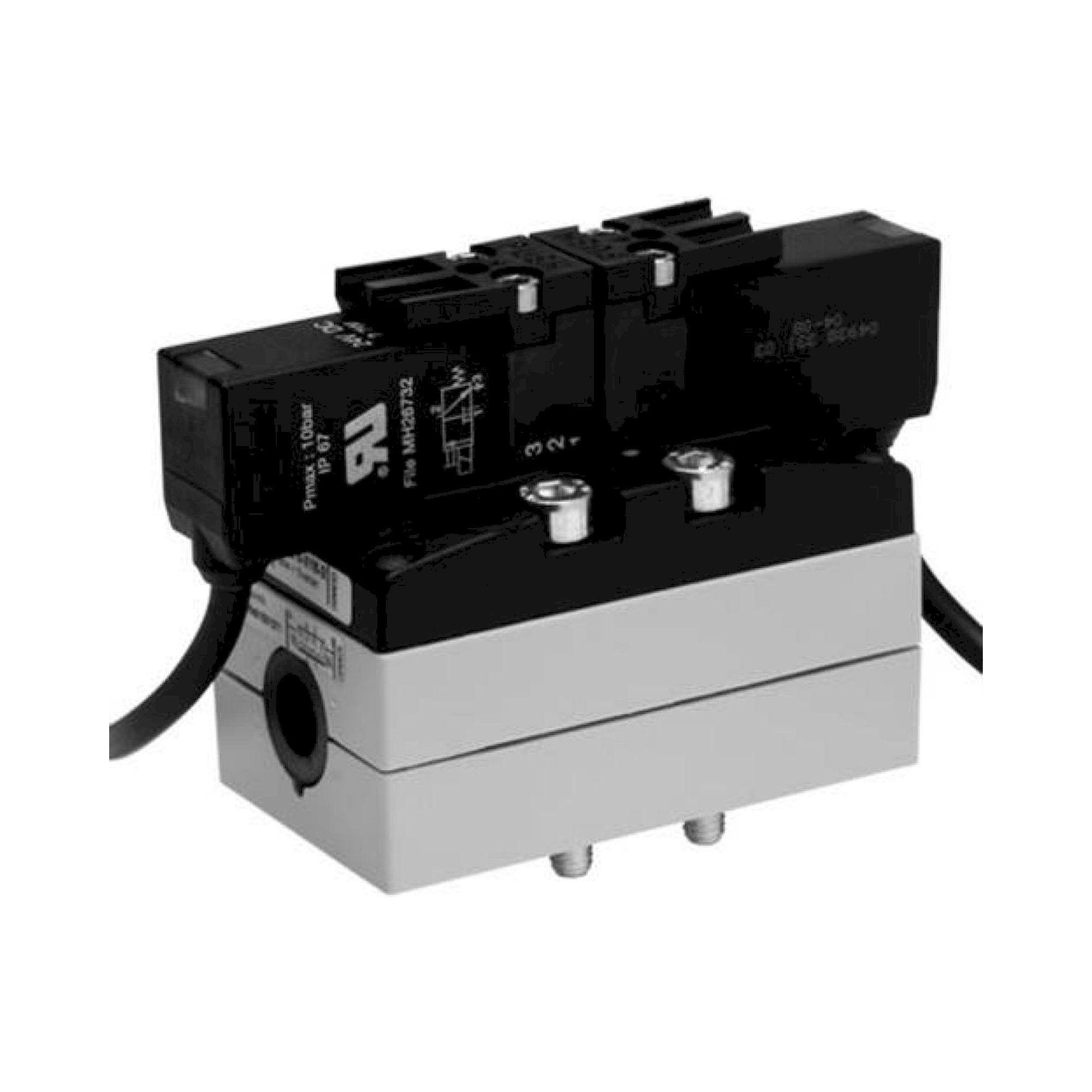

Les électrovannes 5/2 voies Aventics Série 581 comme la référence 5811291190 permettent l'alimentation alternée de deux orifices de sortie avec échappement automatique, idéales pour les vérins double effet. Les versions 5/3 voies offrent trois positions avec différents types de centre : CC (centre fermé) comme la 5811493190 pour maintien en position, EC (échappement centre) pour relâchement de pression, ou PC (pression centre) pour pressurisation simultanée. La variante 2x3/2 voies R402003722 intègre deux distributeurs 3/2 indépendants dans un même corps, permettant le contrôle séparé de deux actionneurs simples effet depuis une seule vanne.

L'installation des électrovannes Aventics Série 581 Taille 1 s'effectue sur plaque de base normalisée ISO 5599-1 avec 4 vis de fixation M5 et entraxe de 50x18mm selon la norme. L'alimentation électrique nécessite une tension stabilisée de 24V DC ±10% avec connecteur Sub-D à 9 broches pour les signaux de commande. Les raccordements pneumatiques utilisent des orifices G1/8 ou raccords rapides selon ISO 5599-1, compatibles avec une pression de service de 2 à 10 bar et température ambiante de -10°C à +60°C. Le montage en îlot permet d'associer jusqu'à 16 vannes sur une même plaque collectrice avec distribution centralisée de l'air comprimé.

Les électrovannes Aventics ISO 5599-1 Série 581 Taille 1 possèdent un indice de protection IP65 garantissant une étanchéité totale contre les poussières et la projection d'eau sous pression, adaptée aux environnements industriels sévères. La plage de température de fonctionnement s'étend de -10°C à +60°C avec une pression de service nominale de 6 bar et maximale de 10 bar. La tension d'alimentation de 24V DC ±10% assure un fonctionnement stable avec une consommation électrique réduite de 2W en maintien. Ces caractéristiques permettent une utilisation fiable dans les ateliers de production, les zones de stockage et les environnements extérieurs protégés.

Les électrovannes Aventics ISO 5599-1 Série 581 Taille 1 nécessitent une inspection visuelle trimestrielle des raccordements pneumatiques et électriques, avec contrôle annuel des temps de commutation et des pressions de fonctionnement selon les recommandations du fabricant. La durée de vie nominale atteint 50 millions de cycles à pression nominale de 6 bar avec air comprimé filtré classe ISO 8573-1:3.4.3. Le remplacement préventif des joints d'étanchéité est préconisé tous les 5 ans ou selon les conditions d'exploitation, tandis que la cartouche de distribution peut être remplacée sans dépose complète de la vanne. Un carnet de maintenance avec relevé des cycles de fonctionnement permet d'optimiser les interventions préventives et garantir la fiabilité du système pneumatique.
