Technique de connexion pneumatique

Tuyaux en plastique

Les accessoires de tuyaux en plastique Aventics couvrent l'ensemble des composants nécessaires à la distribution d'air comprimé dans les systèmes pneumatiques. La gamme s'étend des raccords de tuyau droits aux raccords en T, Y et coudés, y compris les raccords en T autoétanches, les manchons de renfort et un coupe-tube. Les raccords sont disponibles en diamètres extérieurs de DA04 à DA10.

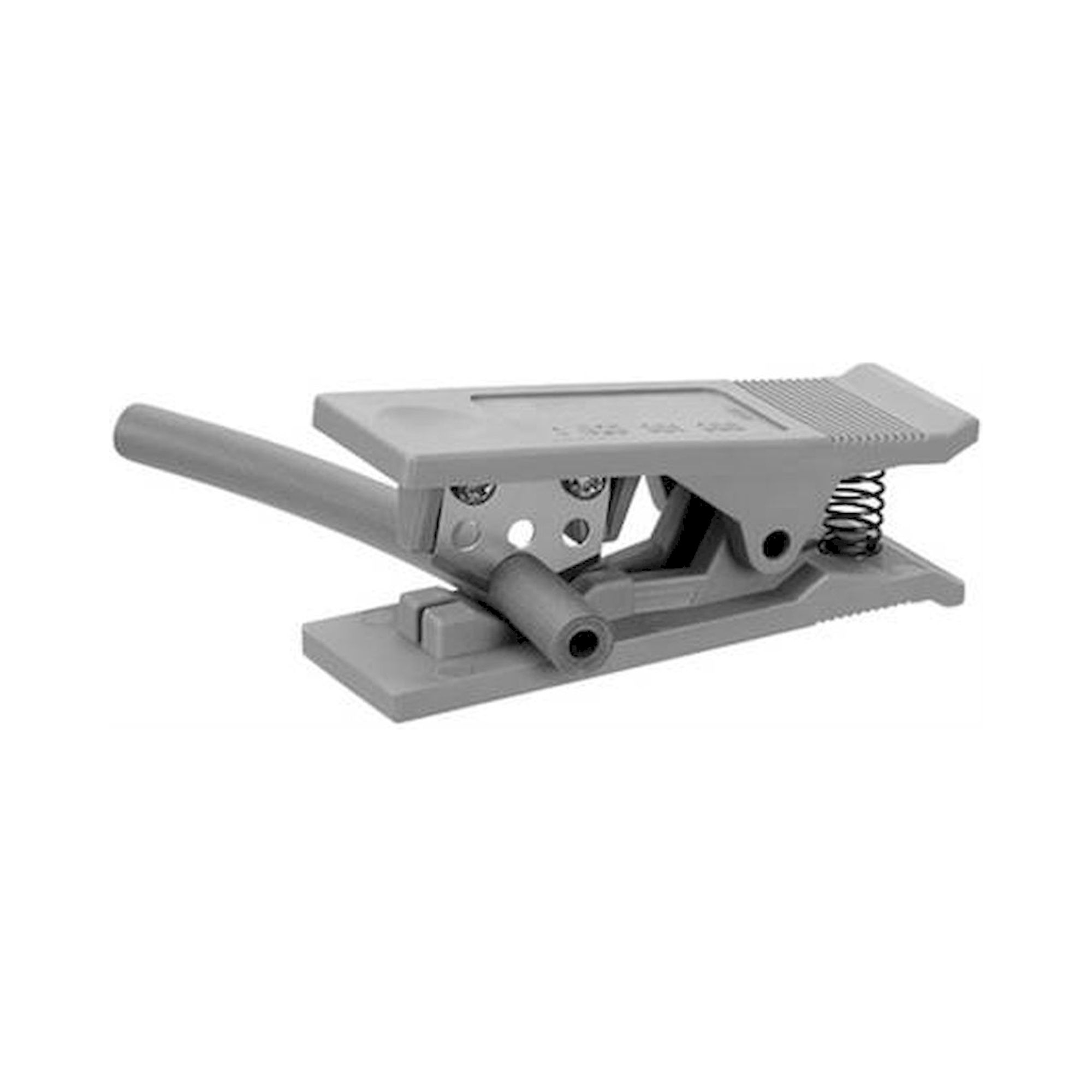

Les manchons de renfort (Fitting SH08) s'insèrent dans le tuyau avant son introduction dans un raccord enfichable pour éviter l'écrasement des matériaux de tuyau souples. Le coupe-tube (PIPE CUTTER D22) produit une coupe à angle droit, sans bavure, pour un positionnement fiable dans les raccords enfichables.

Prix nets hors TVA

Impossible de trouver des produits correspondants à votre sélection.

Guide d'achat

Bien choisir : Tuyaux en plastique

Les critères de choix : caractéristiques, comparatif et applications typiques.

Aperçu du programme de produits

Produit	Type	Fonction
Raccord droit	Hose Fitting (droit)	Tuyau-tuyau, même alésage
Raccord coudé	ELBOW (Coude)	Connexion à 90 degrés, autoétanche
Raccord en T	TEE (autoétanche)	Dérivation trois voies, autoétanche
Raccord en T ouvert	TEE (ouvert)	Dérivation trois voies
Raccord en Y	Hose Fitting Y	Dérivation trois voies en forme de Y
Manchon de renfort SH08	Fitting SH08	Renforcement tuyau pour tuyaux souples
Coupe-tube	PIPE CUTTER D22	Coupe à angle droit, sans bavure jusqu'à D22

Caractéristiques techniques

⚙ Raccords autoétanches - aucun composé d'étanchéité ni ruban PTFE nécessaire

✓ Coupe-tube PIPE CUTTER D22 - coupe nette jusqu'à 22 mm de diamètre extérieur pour positionnement fiable

📦 Manchon de renfort SH08 - empêche l'écrasement du tuyau dans le raccord enfichable

⚡ Programme de raccords complet - droit, coude, T (autoétanche et ouvert), Y

⚙ Compatible avec les raccords enfichables Aventics - adapté aux dimensions de tuyau QR1-S et QR2

Domaines d'application typiques

Domaines d'application typiques: Cheminement des tuyaux dans les bâtis de machines et armoires pneumatiques, dérivation des conduites d'air comprimé sur raccords en T et Y, assemblage de tuyaux souples en polyuréthane ou PVC avec manchons de renfort, découpe de tuyaux lors de la maintenance et des reconfigurations, et construction de systèmes en automatisation de processus et technique de manutention.

FAQ

Questions fréquentes : Tuyaux en plastique

Que sont les tuyaux pneumatiques en plastique Aventics et dans quelles applications industrielles sont-ils utilisés ?

Les tuyaux pneumatiques en plastique Aventics sont des conduites flexibles spécialement conçues pour le transport d'air comprimé dans les systèmes pneumatiques industriels. Ces tuyaux sont largement utilisés dans l'automatisation industrielle, la robotique, les machines-outils et les équipements de manutention où ils assurent la transmission de puissance pneumatique entre les composants du système. Les séries TU1-S et TU1-X d'Aventics offrent des solutions adaptées aux exigences de pression et de flexibilité des applications manufacturières modernes.

Quels sont les critères techniques essentiels pour sélectionner un tuyau pneumatique Aventics ?

La sélection d'un tuyau pneumatique Aventics dépend principalement du diamètre intérieur, du matériau et de la pression de service requise. Les tuyaux de la série TU1-S sont disponibles en diamètres de 6 à 27 mm avec des matériaux TEF, PAM et PVC, tandis que la série TU1-X utilise du polyuréthane PUR pour une flexibilité supérieure. La pression de service varie selon le diamètre et le matériau, les tuyaux TEF supportant généralement des pressions plus élevées que les versions PUR ou PVC dans les mêmes dimensions.

Quelles normes et certifications s'appliquent aux tuyaux pneumatiques Aventics ?

Les tuyaux pneumatiques Aventics respectent les normes européennes EN ISO 8573 pour la qualité de l'air comprimé et la directive machines 2006/42/CE pour la sécurité des équipements. Ils sont conformes aux exigences RoHS pour la restriction des substances dangereuses et portent le marquage CE obligatoire pour la commercialisation en Europe. Les matériaux utilisés respectent également les normes DIN 73378 pour les tuyaux pneumatiques et peuvent être certifiés selon les standards ATEX pour les atmosphères explosibles selon l'application spécifique.

Quelles sont les différences entre les séries TU1-S et TU1-X des tuyaux Aventics ?

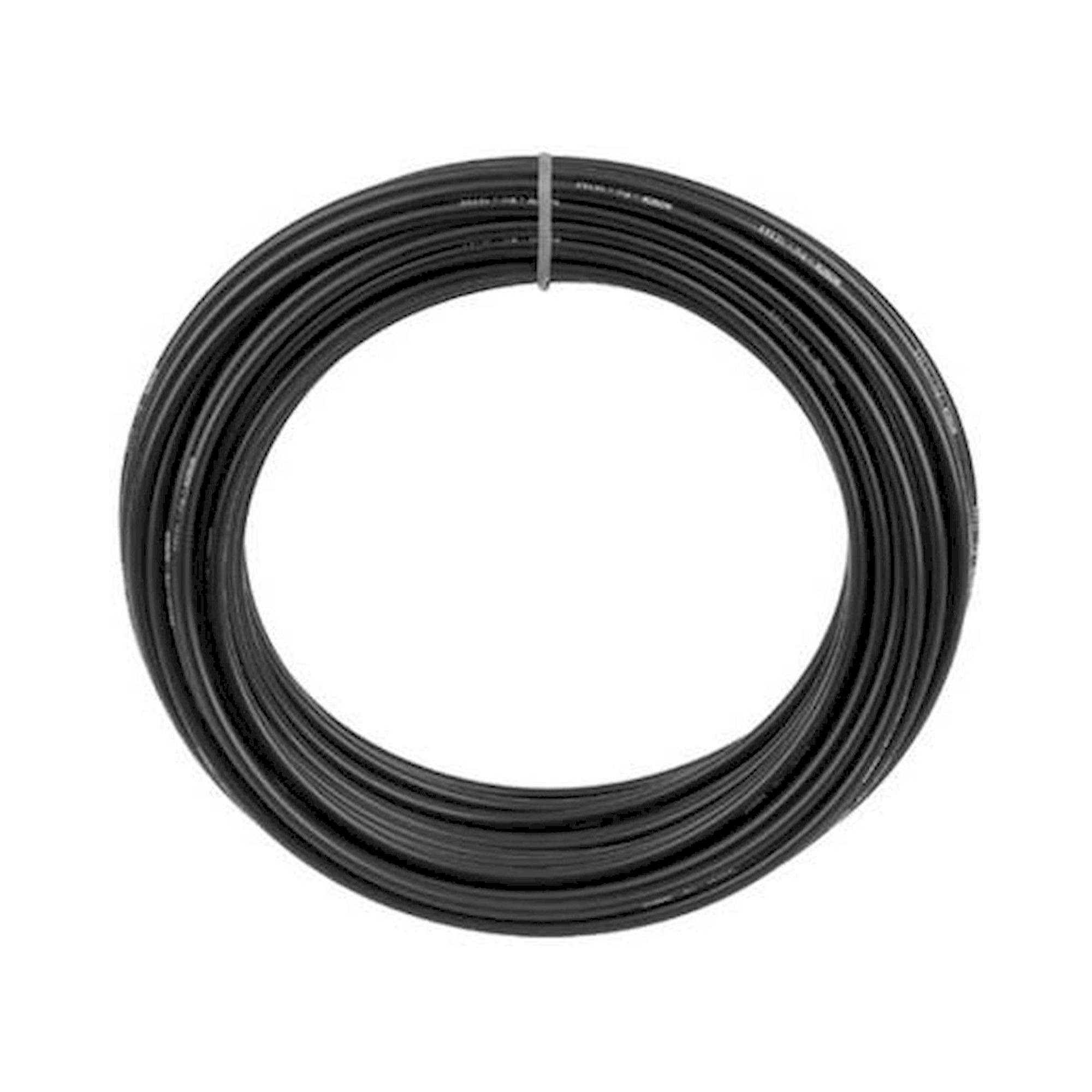

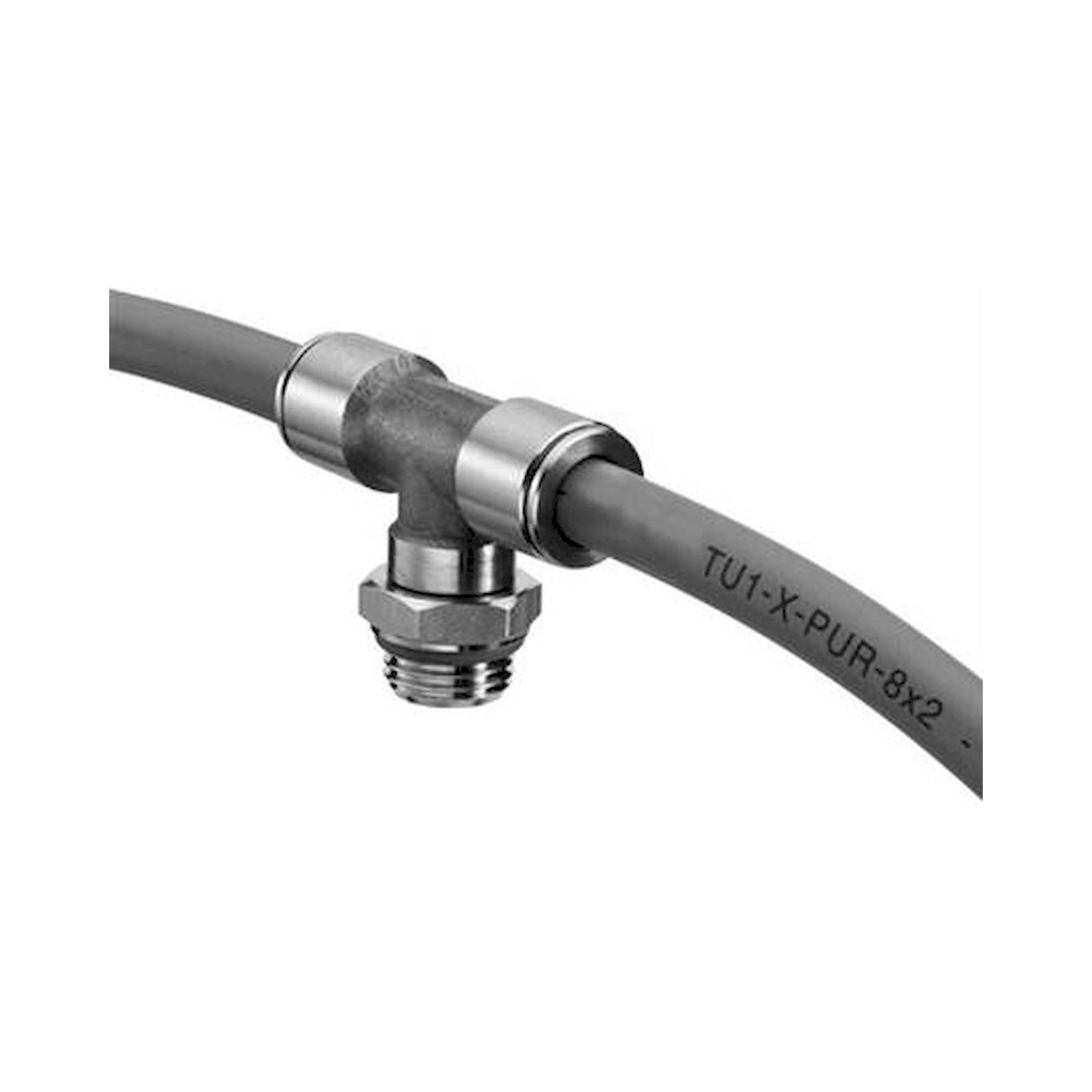

La série TU1-S d'Aventics utilise principalement des matériaux TEF transparents, PAM bleus et PVC pour des applications standard avec des longueurs de 25 à 100 mètres, tandis que la série TU1-X emploie du polyuréthane PUR noir avec des codes couleur blanc ou bleu aux extrémités. Les tuyaux TU1-X offrent une flexibilité supérieure à basse température et une résistance accrue à l'abrasion, les rendant adaptés aux applications mobiles et aux environnements exigeants. Les diamètres disponibles vont de 6 mm pour la série TU1-S jusqu'à 16 mm pour la série TU1-X avec des pressions de service optimisées selon le matériau.

Quels sont les prérequis d'installation et de compatibilité système pour les tuyaux Aventics ?

L'installation des tuyaux pneumatiques Aventics nécessite des raccords push-in ou à compression compatibles avec les diamètres extérieurs standardisés de 4 à 28 mm selon la série. Le système doit maintenir un rayon de courbure minimal de 5 fois le diamètre extérieur pour éviter la déformation et assurer un débit optimal. Les tuyaux sont compatibles avec l'air comprimé filtré selon ISO 8573 classe 7:4:4 et nécessitent une pression de service comprise entre 0 et 10 bars selon le modèle, avec une température de fonctionnement de -20°C à +60°C pour les versions standard.

Quelles sont les caractéristiques de sécurité et les plages de fonctionnement des tuyaux Aventics ?

Les tuyaux pneumatiques Aventics supportent des pressions de service jusqu'à 10 bars avec un facteur de sécurité de 3:1 pour la pression d'éclatement, garantissant une utilisation sûre dans les applications industrielles standard. Ils fonctionnent dans une plage de température de -20°C à +60°C pour les versions PUR et TEF, avec une résistance aux fluides hydrauliques HLP selon DIN 51524. La protection contre les influences extérieures correspond à un indice IP67 lorsqu'ils sont utilisés avec des raccords étanches appropriés, permettant leur utilisation en environnement industriel humide ou poussiéreux.

Quel est le programme de maintenance et la durée de vie des tuyaux pneumatiques Aventics ?

Les tuyaux pneumatiques Aventics nécessitent un contrôle visuel mensuel pour détecter les fissures, l'abrasion ou la décoloration, particulièrement aux points de flexion et près des raccords. L'inspection annuelle doit inclure un test de pression à 1,5 fois la pression nominale et la vérification de l'étanchéité du système selon la norme EN 1779. La durée de vie typique atteint 5 à 8 ans en utilisation standard avec de l'air comprimé propre et sec, mais peut être réduite en présence d'huile, de températures extrêmes ou de cycles de flexion intensifs supérieurs à 1 million de cycles.
