Que sont les vérins compacts Festo conformes à la norme ISO 21287 et dans quelles industries sont-ils utilisés ?

Les vérins compacts Festo selon ISO 21287 sont des actionneurs pneumatiques à tige de piston conçus pour des applications nécessitant un encombrement réduit et une haute efficacité énergétique. Ces vérins trouvent leur application principale dans l'industrie automobile pour l'assemblage de composants, la robotique industrielle pour la manipulation de pièces, l'industrie pharmaceutique pour les systèmes de dosage et l'emballage automatisé. La série ADN-100 propose des alésages de 100 mm avec des courses variables de 20 à 80 mm, optimisant l'espace disponible dans les machines compactes tout en maintenant une force de poussée élevée pour les processus de fabrication précis.

Quels sont les critères techniques de sélection pour les vérins compacts Festo ADN-100 ?

La sélection des vérins compacts Festo ADN-100 repose sur l'alésage de 100 mm qui génère une force théorique de 7854 N à 10 bar, la course disponible de 20 à 80 mm selon les références ADN-100-20 à ADN-100-80, et le type d'amortissement requis. Les variantes PPS-A offrent un amortissement pneumatique des deux côtés pour les applications à haute cadence, tandis que les versions P-A disposent d'un amortissement simple pour les utilisations standard. La pression de service maximale atteint 12 bar et la température de fonctionnement s'étend de -20°C à +80°C, permettant une utilisation dans la plupart des environnements industriels européens.

Quelles normes et certifications s'appliquent aux vérins compacts Festo ISO 21287 ?

Les vérins compacts Festo respectent la norme ISO 21287 qui définit les dimensions d'interchangeabilité et les performances des vérins pneumatiques compacts à double effet. Ces produits portent le marquage CE obligatoire pour la commercialisation en Europe et sont conformes à la directive machines 2006/42/CE ainsi qu'à la directive CEM 2014/30/UE. La construction répond aux exigences de la norme EN ISO 4414 pour la sécurité des équipements pneumatiques et aux spécifications DIN ISO 6432 pour les raccordements et fixations. L'homologation ATEX est disponible sur demande pour les atmosphères explosives selon la directive 2014/34/UE, garantissant l'utilisation en zones classifiées de l'industrie pétrochimique.

Quelle est la différence entre les variantes A et I des vérins Festo ADN-100 ?

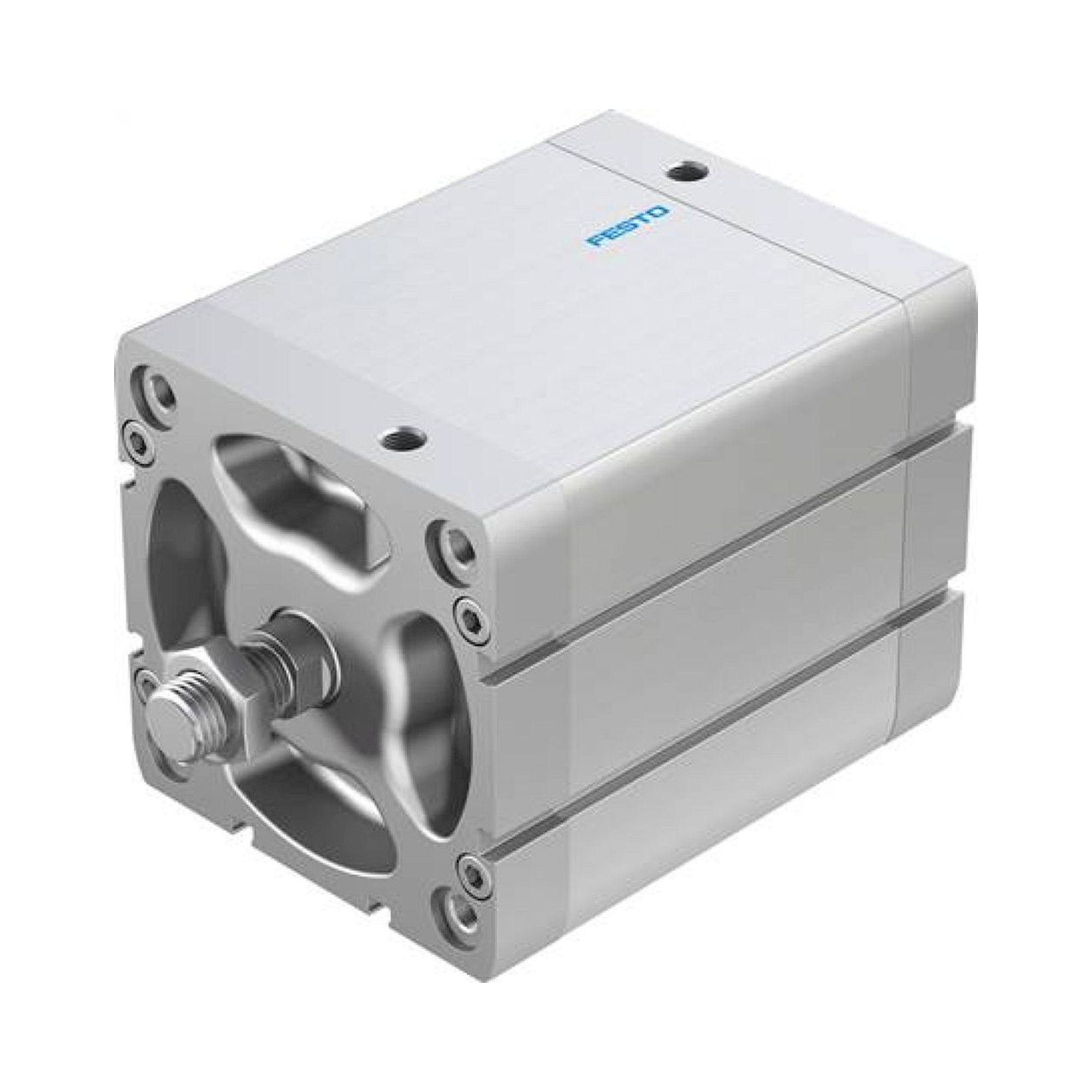

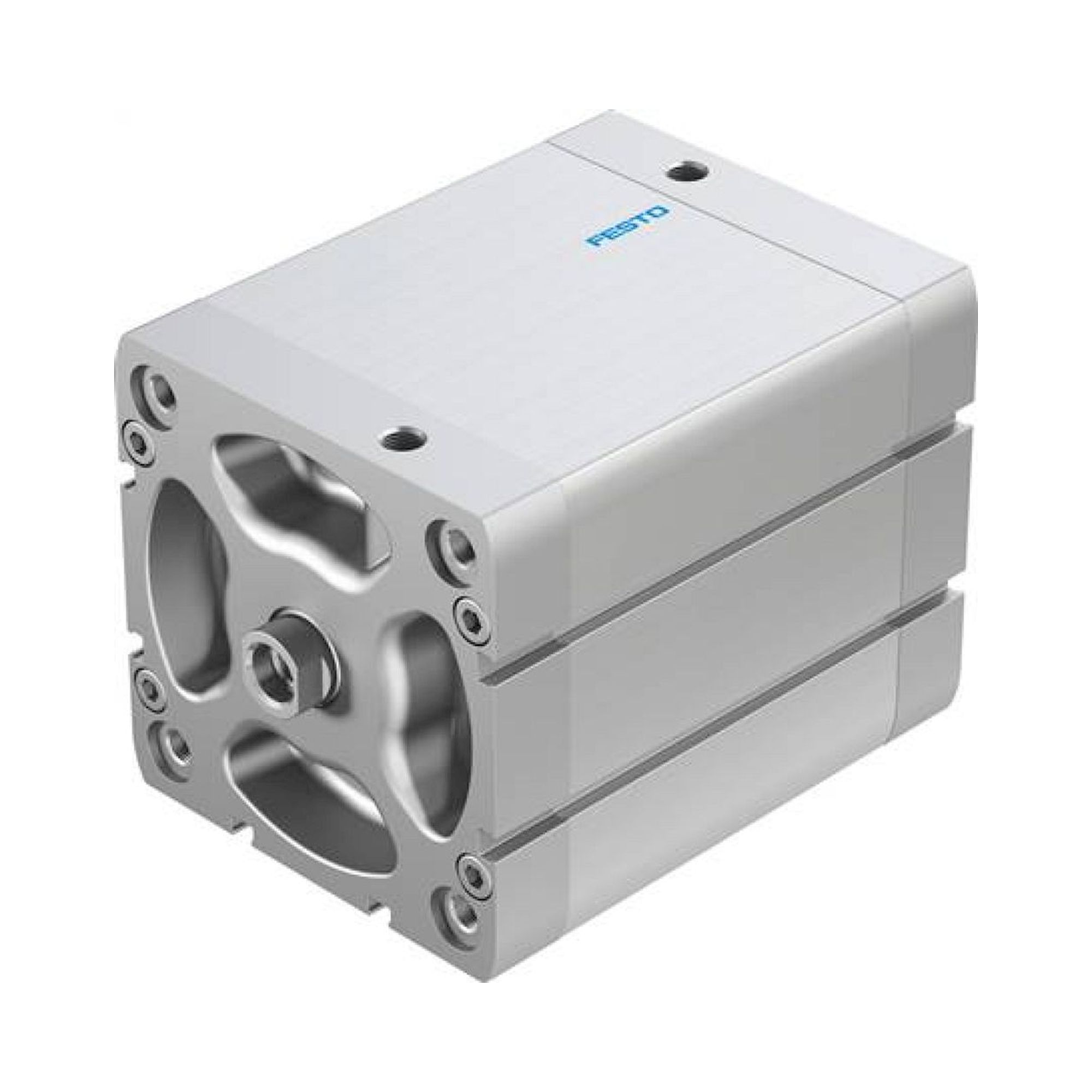

Les vérins Festo ADN-100 se distinguent par leur sens de montage avec la variante A pour montage horizontal standard et la variante I pour installation inversée ou verticale. Les modèles ADN-100-80-A-PPS-A et ADN-100-80-I-PPS-A partagent les mêmes caractéristiques techniques avec alésage 100 mm et course 80 mm, mais diffèrent par l'orientation des raccords pneumatiques et la position des fixations. Cette conception permet une adaptation optimale aux contraintes d'encombrement des machines, particulièrement dans les systèmes automatisés où l'espace est limité. Les deux variantes maintiennent la même force de sortie et la compatibilité avec les accessoires de fixation standard ISO 21287.

Quelles sont les exigences d'installation et de raccordement pour les vérins compacts Festo ADN-100 ?

L'installation des vérins Festo ADN-100 nécessite des raccords pneumatiques M5 pour l'alimentation en air comprimé à 6-10 bar et des fixations conformes ISO 21287 avec entraxe standardisé. Le système requiert un air comprimé filtré selon ISO 8573-1 classe 7:4:4 avec lubrification optionnelle et un débit minimum de 6 Nl/min pour assurer le fonctionnement optimal. Les capteurs de position magnétiques se montent directement sur le profilé T-slot du vérin sans modification, permettant la détection de fin de course avec compatibilité IO-Link pour l'industrie 4.0. La température ambiante doit rester entre -20°C et +80°C et l'installation doit prévoir un dégagement de 10 mm minimum autour du vérin pour la maintenance.

Quels sont l'indice de protection et les conditions de fonctionnement des vérins Festo ADN-100 ?

Les vérins compacts Festo ADN-100 possèdent un indice de protection IP65 selon EN 60529, garantissant une étanchéité totale contre les poussières et la protection contre les jets d'eau sous pression. La plage de température de fonctionnement s'étend de -20°C à +80°C avec une pression de service de 6 à 12 bar maximum et une pression d'épreuve de 15 bar. Les joints dynamiques en polyuréthane résistent aux fluides hydrauliques HLP selon DIN 51524 et aux huiles pneumatiques selon ISO VG 32. La durée de vie nominale atteint 10 millions de cycles à 6 bar avec une cadence maximale de 3 m/s en vitesse de tige, permettant un fonctionnement intensif dans les environnements industriels exigeants.

Quel est le plan de maintenance recommandé pour les vérins compacts Festo ISO 21287 ?

La maintenance des vérins Festo ADN-100 comprend une inspection visuelle mensuelle des fixations et raccordements, un contrôle trimestriel de l'étanchéité des joints avec mesure de la consommation d'air comprimé, et un remplacement annuel du kit de joints selon la référence constructeur. La durée de vie théorique atteint 20 millions de cycles ou 10 ans selon les conditions d'utilisation, avec possibilité de reconditionnement complet en usine Festo. Les capteurs magnétiques intégrés permettent une surveillance prédictive de l'usure par analyse des temps de cycle et détection des dérives de performance. Un graissage semestriel des guidages linéaires avec graisse NLGI 2 selon DIN 51825 prolonge la durée de service, particulièrement dans les environnements poussiéreux des industries agroalimentaires ou pharmaceutiques.

Vérins compacts selon ISO 21287

Vérins normalisés

Les vérins compacts Festo selon ISO 21287, série ADN, sont des vérins pneumatiques conformes aux normes avec une longueur de montage réduite par rapport aux vérins ISO 15552 de même alésage. La gamme couvre des alésages de 12 à 100 mm et propose une large sélection d'incréments de course pour chaque alésage. La désignation de type suit le schéma ADN-[alésage]-[course]-[amortissement]-[embout de tige]-[fixation], par exemple ADN-100-50-A-P-A (536380) pour alésage 100 mm, course 50 mm, avec amortissement à tampon caoutchouc. Les versions d'embout I (filetage intérieur) et A (filetage extérieur) permettent une connexion flexible.

✓ Conformité ISO 21287 - cotes de montage uniformes pour interchangeabilité entre fabricants

⚙ Alésages 12-100 mm - ADN-12 à ADN-100, large plage de force à 6 bar de pression de service

↕ Nombreux incréments de course - 10 à 80 mm de course (parfois plus) par alésage, en stock

✦ Embout A (filetage ext.) et I (filetage int.) - connexion flexible sur chapes, têtes de chape ou raccordement fileté direct

⚡ Amortissement de fin de course type A - tampon caoutchouc, réduit les chocs en fin de course sans amortisseurs externes

Alésage	Surface piston cm²	Force à 6 bar (simple)	Incréments de course typiques
ADN-12	1,13	env. 68 N	10-40 mm
ADN-25	4,91	env. 295 N	10-80 mm
ADN-50	19,6	env. 1.180 N	10-100 mm
ADN-100	78,5	env. 4.710 N	10-80 mm

Domaines d'application typiques: Actionneurs linéaires compacts dans des bâtis machine confinés et modules de manutention multi-axes, tâches de bridage et verrouillage avec position de course définie, unités d'actionnement pour aiguillages et coulisseaux dans les systèmes de convoyage, vérins de remplacement dans des installations existantes à encombrement conforme ISO 21287 sans modification, et tâches de positionnement avec piston magnétique et capteurs de vérin Festo pour détection de fin et de positions intermédiaires.
