Capteurs inductifs
Capteurs

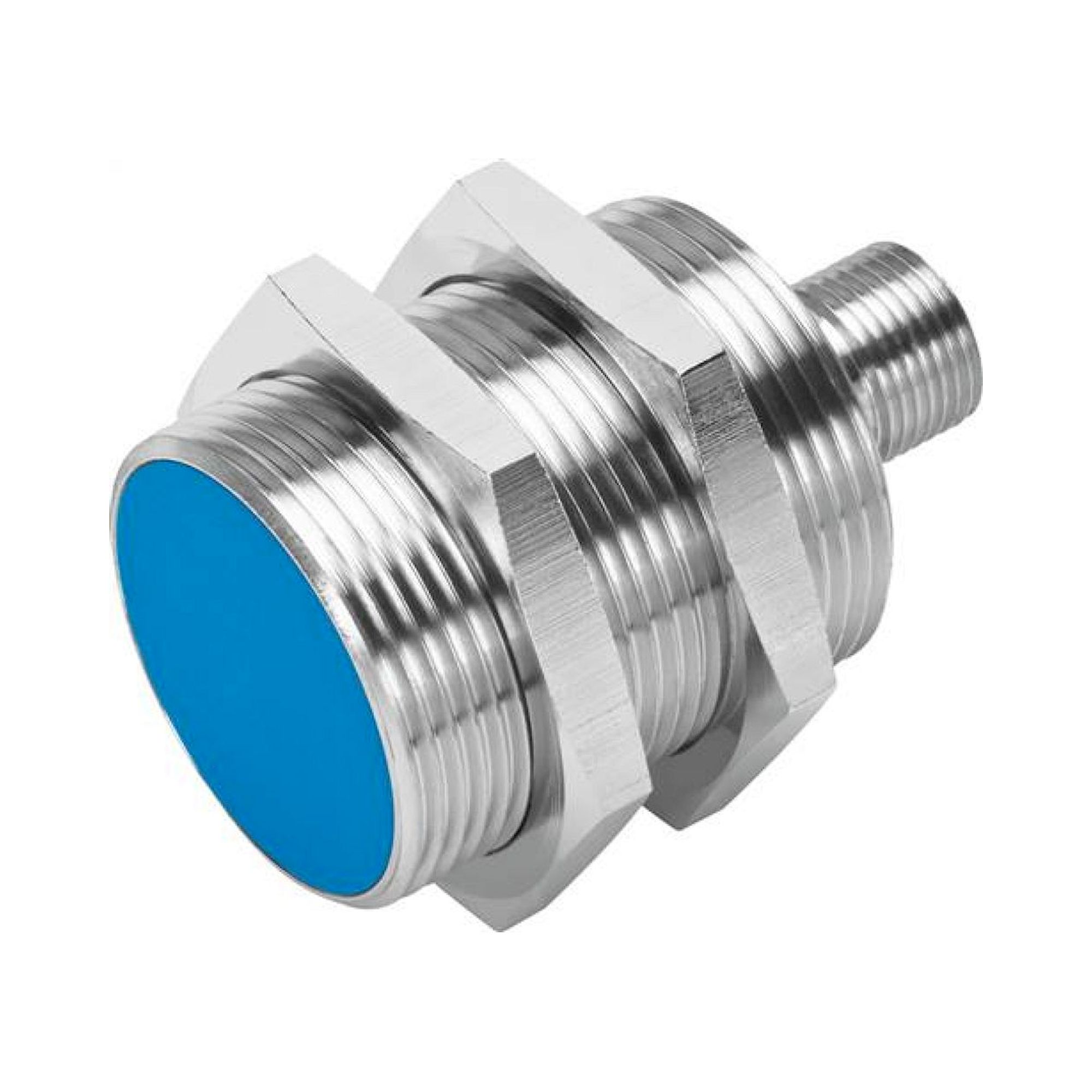

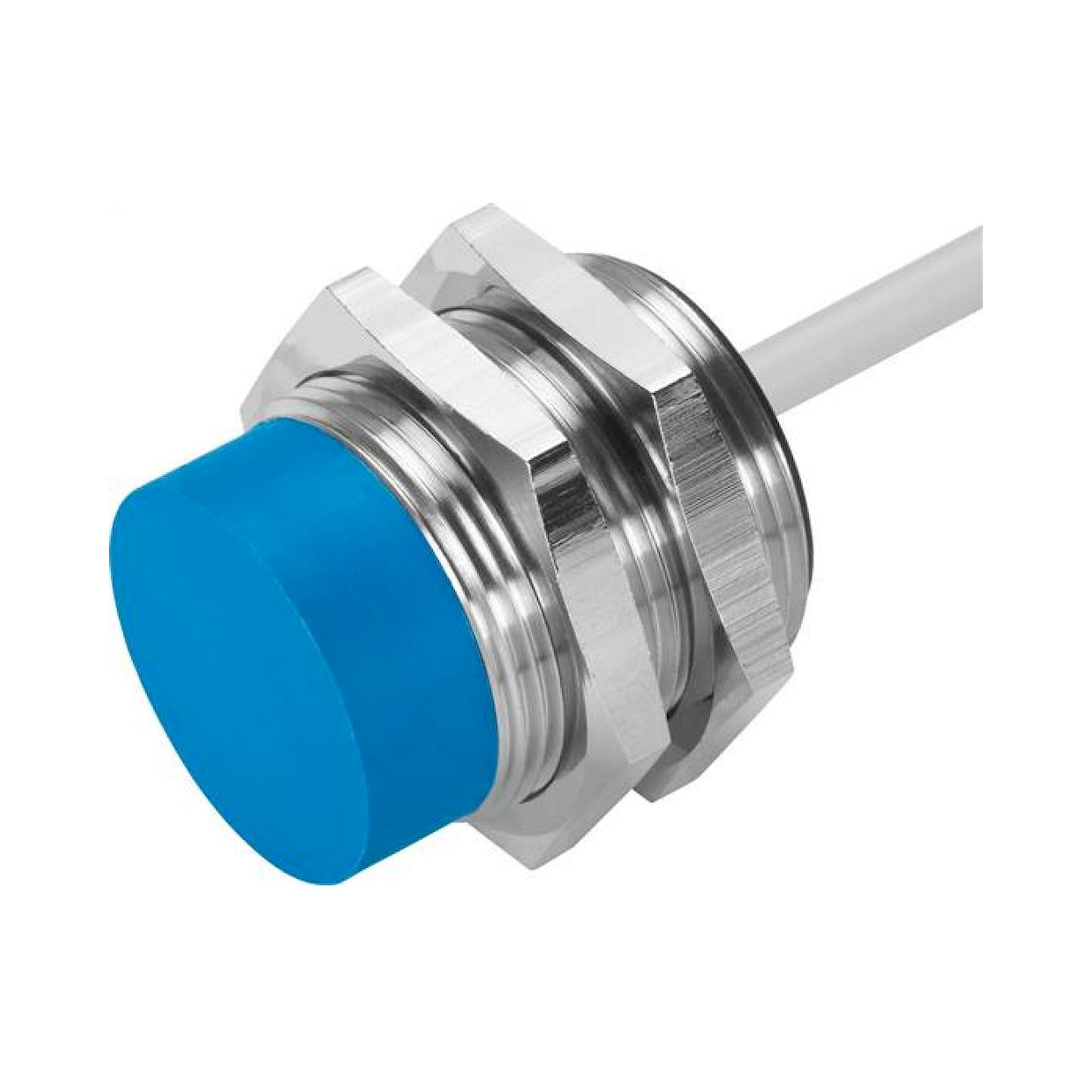

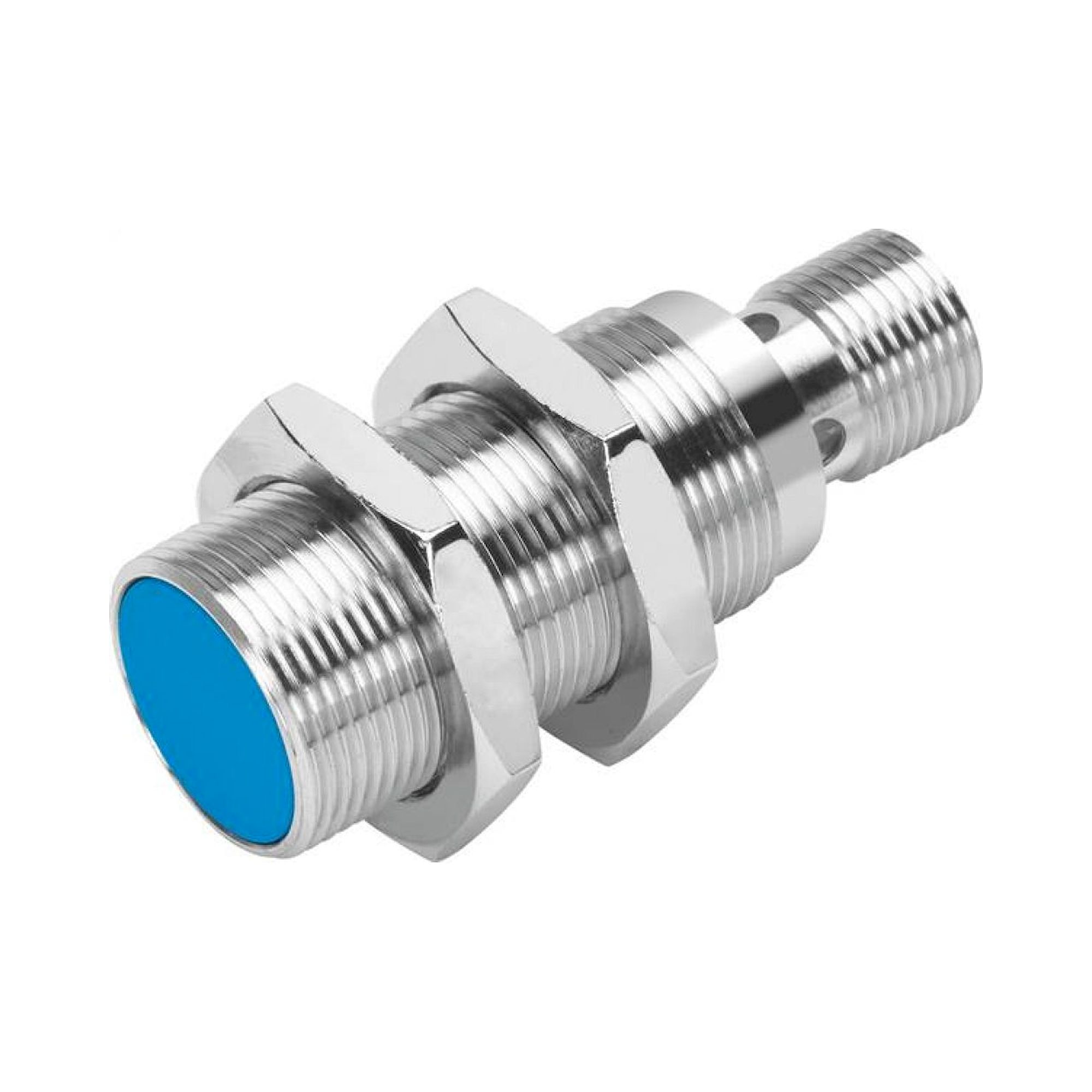

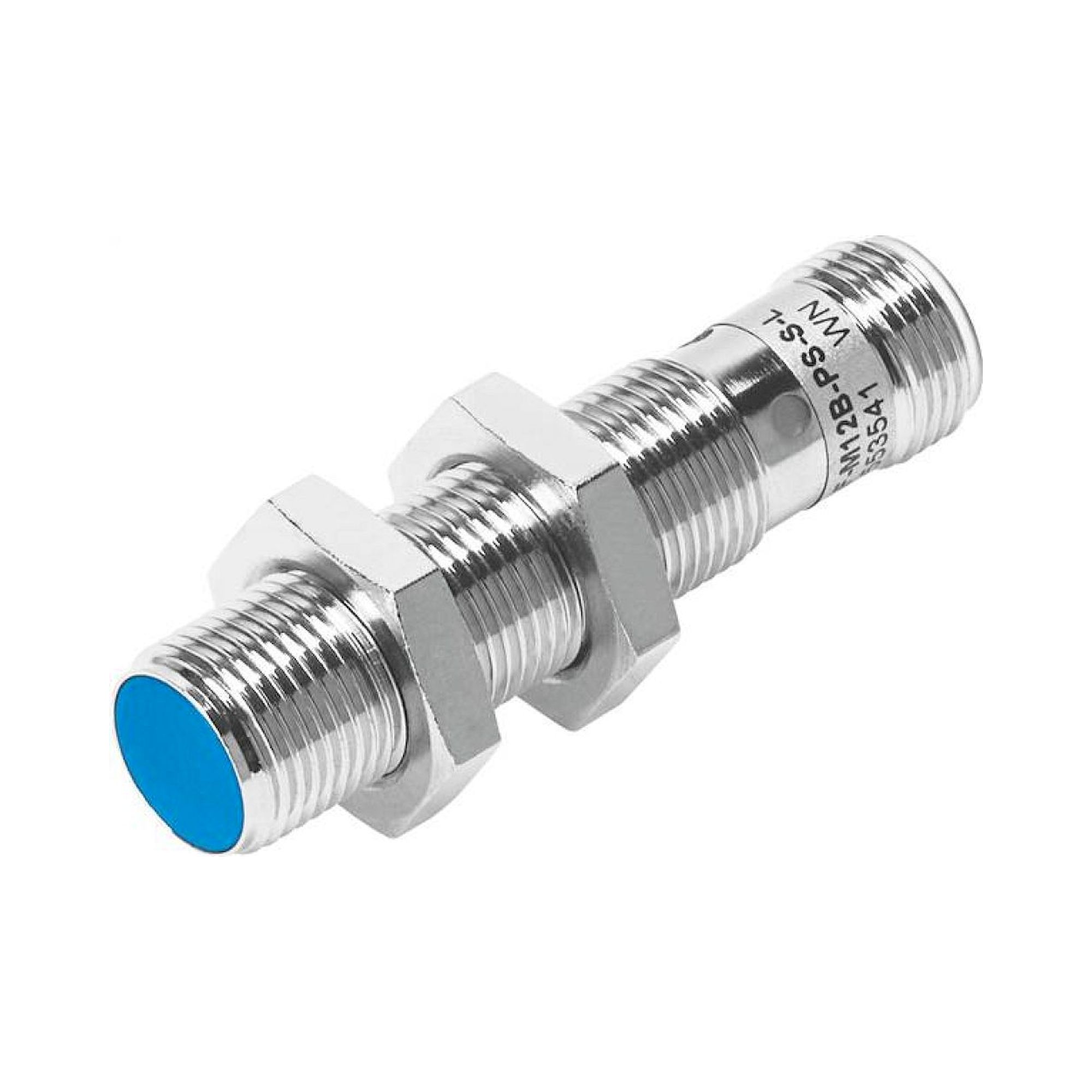

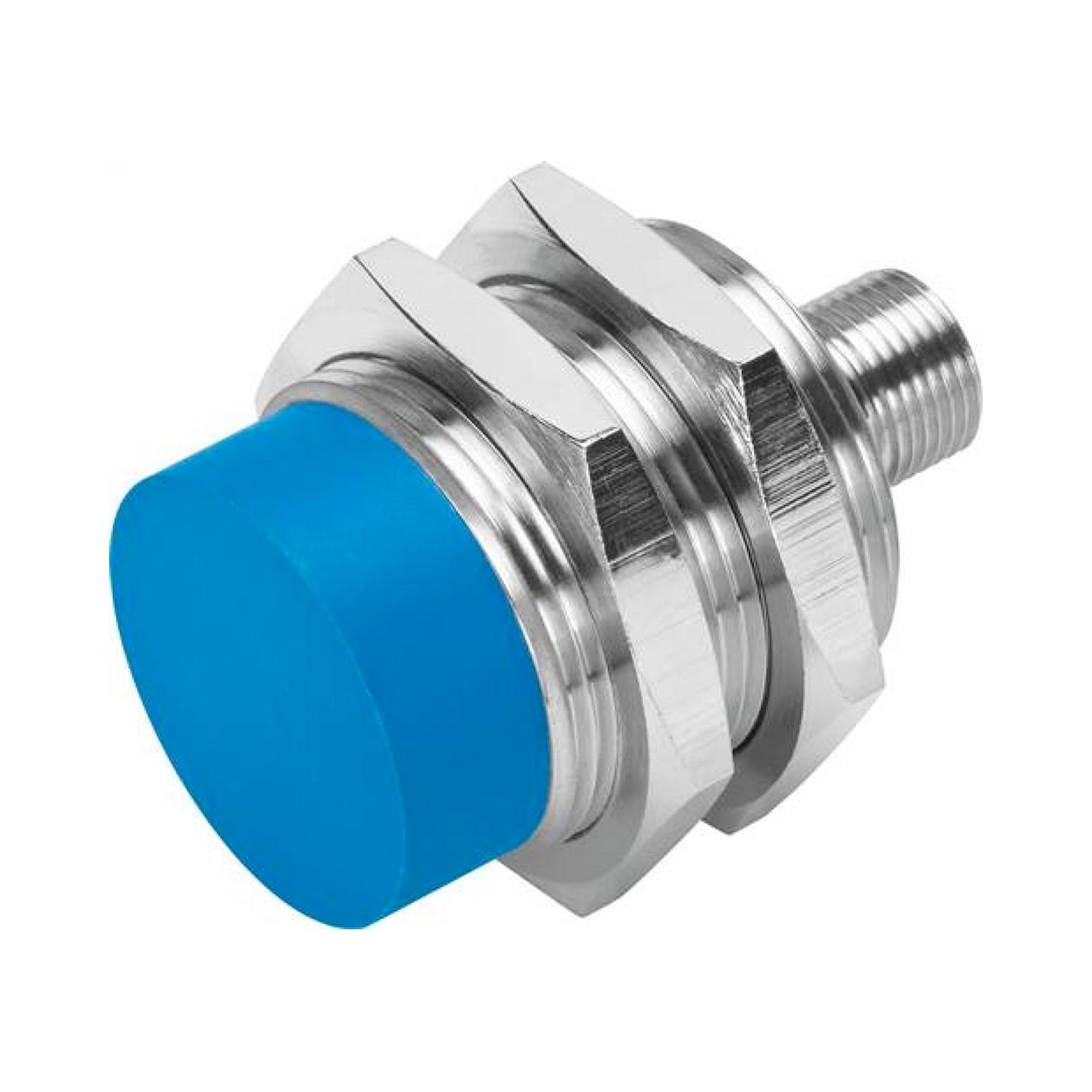

Les capteurs inductifs Festo de la série SIED détectent les objets métalliques sans contact via un champ électromagnétique alternatif et fournissent une sortie de commutation numérique. La série couvre les diamètres de filetage M12, M18 et M30 en versions affleurantes et non affleurantes, commutation NPN et PNP. Les versions bouchon (B) et non affleurant (NB) couvrent les alésages de montage les plus courants.
Les types SIED avec désignation ATEX -PA sont approuvés pour une utilisation dans des atmosphères explosibles. Les sorties câble (L) et connecteur M12 sont disponibles pour chaque conception. Les options de point de commutation ZO/ZS permettent des fonctions normalement ouvert et normalement fermé, autorisant l'utilisation dans des applications de sécurité monofilaires.
| Diamètre de filetage | Affleurant / non affleurant | Distance de commutation |
|---|---|---|
| M12 (SIED-M12B) | Affleurant (B) | typiquement 2 mm |
| M12 (SIED-M12NB) | Non affleurant (NB) | typiquement 4 mm |
| M18 (SIED-M18B/NB) | B et NB | B : 5 mm / NB : 8 mm |
| M30 (SIED-M30B/NB) | B et NB | B : 10 mm / NB : 15 mm |
Domaines d'application typiques : Détection de fin de course et de présence de pièces métalliques dans les machines de montage et d'usinage, détection de position des porte-pièces sur les systèmes de transfert, détection de vitesse et d'impulsions sur les roues dentées et les disques à cames métalliques, vérification de la présence d'outils dans les magasins d'outils, et applications de sécurité en zones protégées contre les explosions (ATEX Zone 2).
