Que sont les plaques de raccordement Festo et dans quels secteurs industriels sont-elles utilisées ?

Les plaques de raccordement Festo sont des éléments d'interface pneumatique permettant la connexion et la distribution d'air comprimé entre distributeurs et circuits de commande dans les systèmes automatisés. Ces composants techniques trouvent leur application principale dans l'industrie automobile, l'emballage, la manutention et les lignes d'assemblage où ils assurent l'alimentation pneumatique de vérins, ventouses et actionneurs rotatifs. Les modèles comme les PRS-3/8-8-B et NAV-3/4-4C-ISO permettent une distribution centralisée jusqu'à 10 bar avec des raccords standardisés G1/8 à G3/4 selon les besoins de débit.

Quels sont les critères techniques de sélection pour choisir une plaque de raccordement Festo adaptée ?

La sélection d'une plaque de raccordement Festo dépend principalement du nombre de sorties pneumatiques nécessaires, du diamètre de raccordement et de la pression de service maximale. Les modèles PRS proposent de 2 à 10 sorties avec des filetages de 1/8 à 3/4 pouces, tandis que la pression de service standard atteint 10 bar pour la plupart des références. Le débit volumique nominal varie de 400 à 2000 l/min selon le diamètre des orifices, et la température d'utilisation s'étend de -10°C à +60°C pour garantir la compatibilité avec les environnements industriels européens.

Quelles normes et certifications s'appliquent aux plaques de raccordement pneumatiques Festo ?

Les plaques de raccordement Festo respectent les directives européennes CE et sont conformes aux normes DIN EN ISO 5599 pour les interfaces de distributeurs pneumatiques ainsi qu'à la directive machines 2006/42/CE. Les modèles destinés aux atmosphères explosibles possèdent la certification ATEX II 3G Ex h IIC T6 Gc pour les zones 2, garantissant leur utilisation sécurisée dans les environnements à risque. La conformité aux normes NF E49-003 et DIN ISO 228 assure l'interchangeabilité des raccordements filetés avec d'autres fabricants européens, facilitant l'intégration dans les systèmes existants.

Quelle est la différence entre les séries PRS, NAV et NEV de plaques de raccordement Festo ?

Les séries PRS constituent des blocs de raccordement modulaires avec sorties multiples de 1/8 à 3/4 pouce permettant la distribution depuis une arrivée principale, tandis que les plaques NAV sont spécifiquement conçues pour l'interconnexion de distributeurs ISO conformes à la norme DIN EN ISO 5599. Les modèles NEV représentent des kits de plaques terminales assurant l'étanchéité des extrémités de batteries de distributeurs avec joints intégrés. Cette différenciation permet d'adapter la solution aux contraintes d'encombrement et de configuration hydraulique, les PRS offrant plus de flexibilité de raccordement tandis que les NAV/NEV optimisent l'assemblage compact de distributeurs en série.

Quels sont les prérequis d'installation et de compatibilité système pour les plaques de raccordement Festo ?

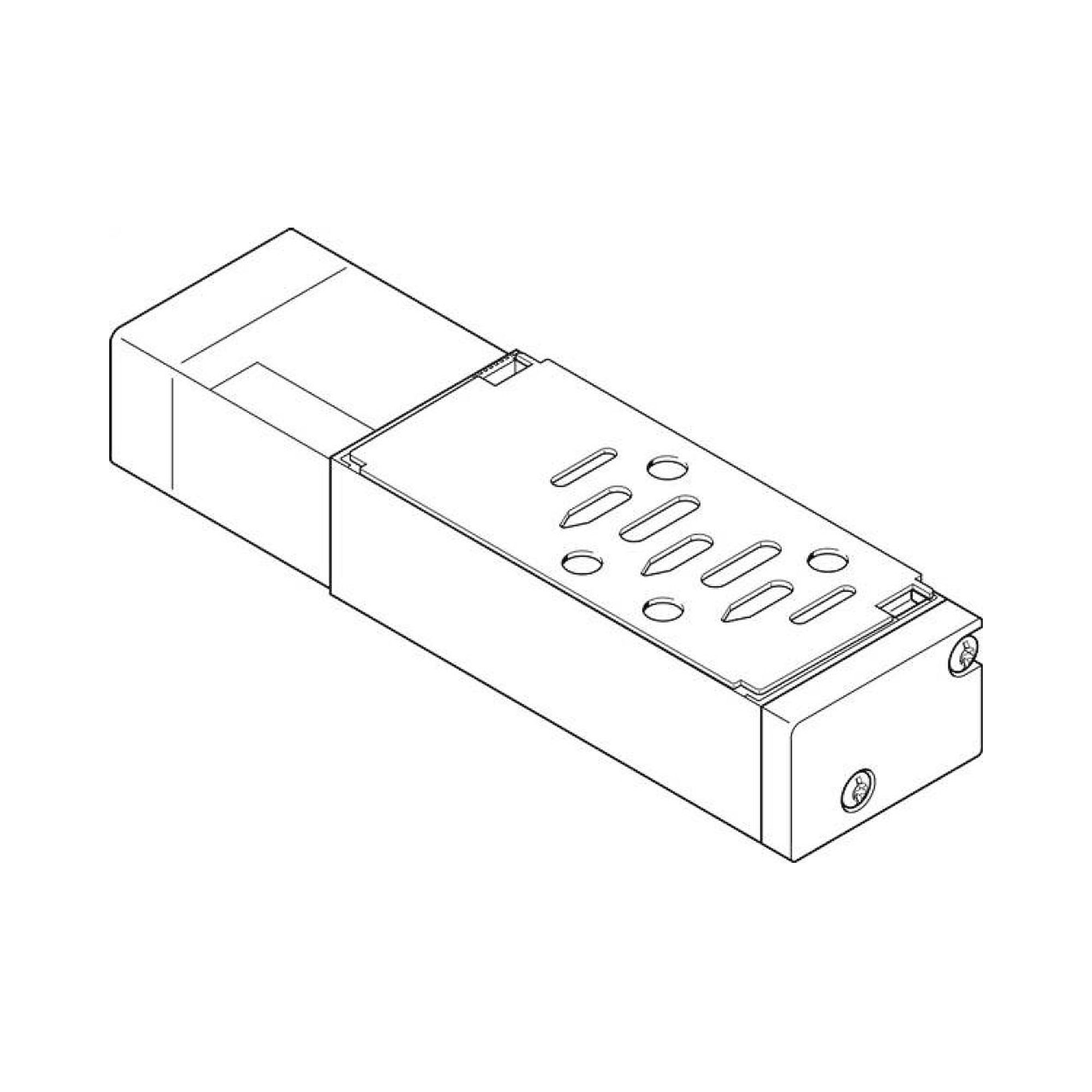

L'installation des plaques de raccordement Festo requiert une surface de fixation plane avec trous de diamètre 4,2 mm selon l'entraxe ISO 5599, et l'utilisation d'air comprimé filtré à 40 μm maximum pour préserver l'étanchéité des joints. La compatibilité système impose des raccords conformes DIN 3852 ou ISO 228 avec couple de serrage de 15 à 25 Nm selon le diamètre, et une pression d'alimentation stabilisée entre 2 et 10 bar. Les modèles comme le MUHX2-ZP-D-3-24G nécessitent une alimentation électrique 24V DC pour les fonctions de pilotage intégrées, avec protection IP65 minimum pour résister aux projections d'huile et copeaux en environnement industriel.

Quelles sont les caractéristiques de sécurité et classes de protection des plaques de raccordement Festo ?

Les plaques de raccordement Festo présentent une classe de protection IP65 standard garantissant l'étanchéité aux poussières et projections d'eau, avec possibilité d'upgrade IP67 pour les environnements de lavage haute pression. La température de fonctionnement s'étend de -10°C à +80°C selon les matériaux, tandis que la pression d'épreuve atteint 15 bar soit 1,5 fois la pression nominale pour assurer la sécurité opérationnelle. Les matériaux utilisés comprennent l'aluminium anodisé pour le corps et les joints NBR ou FKM résistant aux fluides hydrauliques ISO VG 32 à 68, avec marquage laser permanent pour la traçabilité et conformité aux exigences de sécurité industrielle européenne.

Quel est le programme de maintenance et la durée de vie des plaques de raccordement Festo ?

La maintenance préventive des plaques de raccordement Festo consiste en un contrôle visuel mensuel des raccordements et une vérification semestrielle de l'étanchéité par test de chute de pression inférieure à 0,1 bar en 10 minutes sous pression nominale. Le remplacement des joints d'étanchéité est préconisé tous les 2 ans ou après 2 millions de cycles selon la première échéance atteinte, avec utilisation exclusive de kits de joints d'origine Festo pour maintenir les performances. La durée de vie nominale atteint 10 ans en utilisation standard avec air filtré et lubrifié selon ISO 8573-1 classe 4:2:3, et les inspections annuelles doivent vérifier l'absence de corrosion et le couple de serrage des raccords conformément aux prescriptions du manuel technique.

Accessoires pour distributeurs

Plaques de raccordement

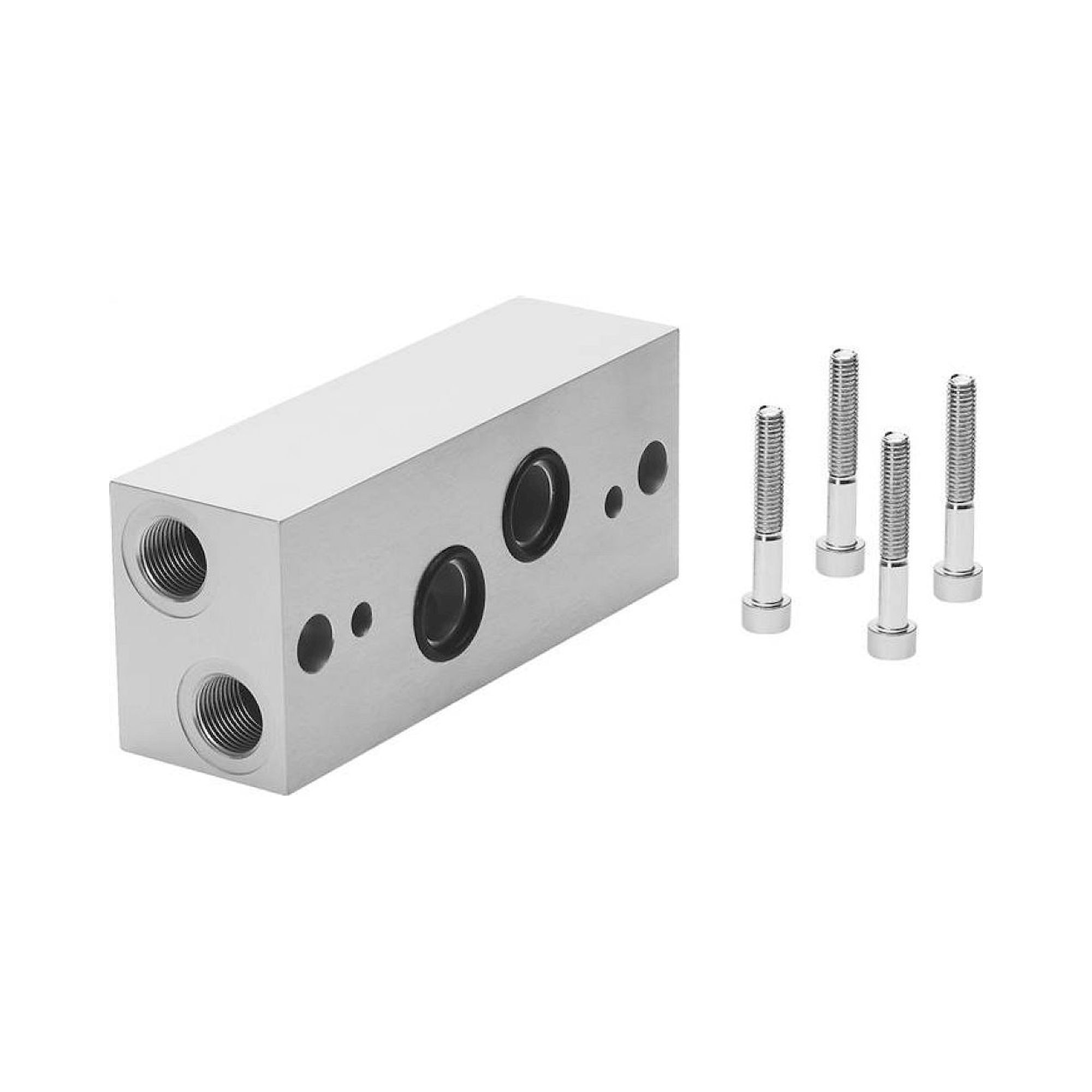

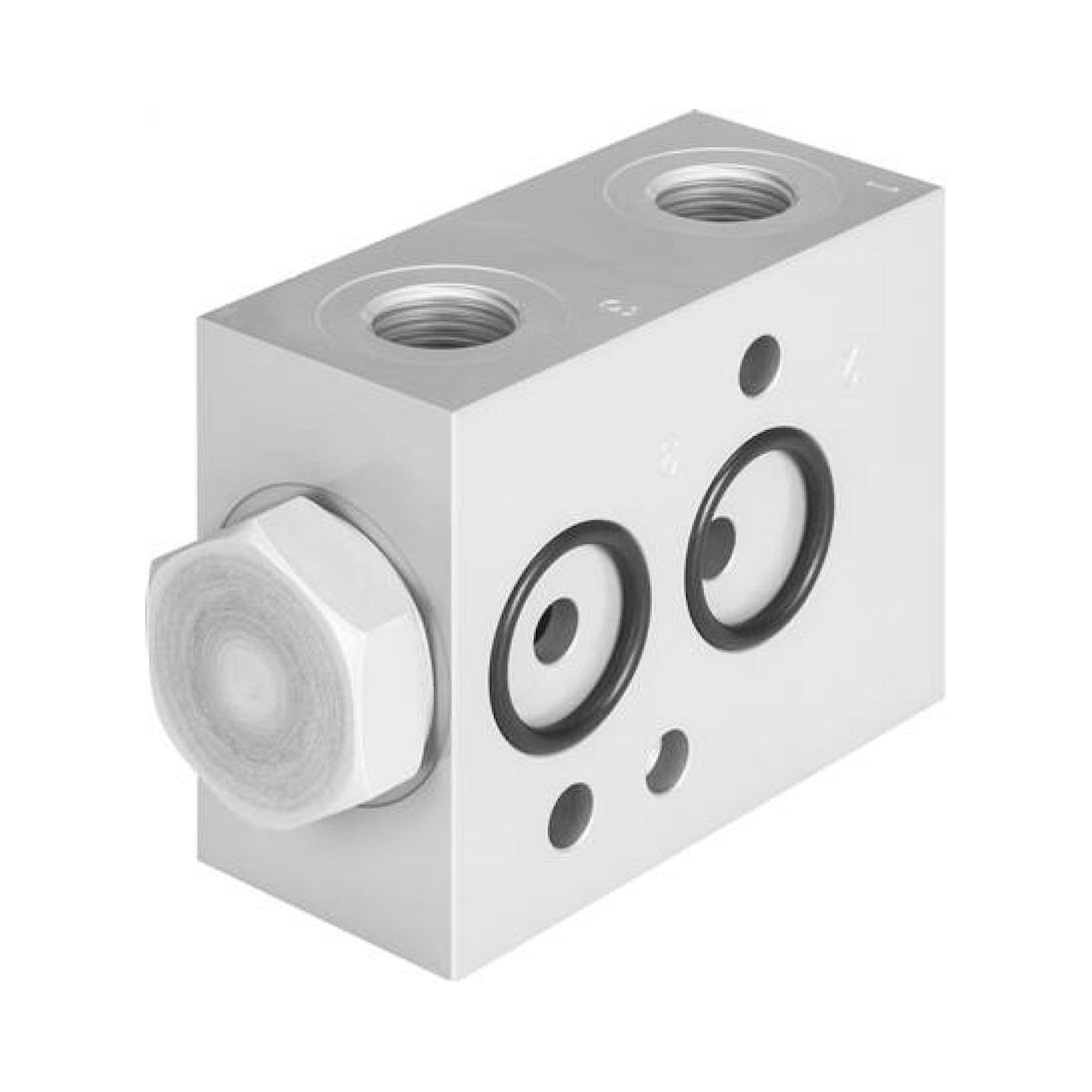

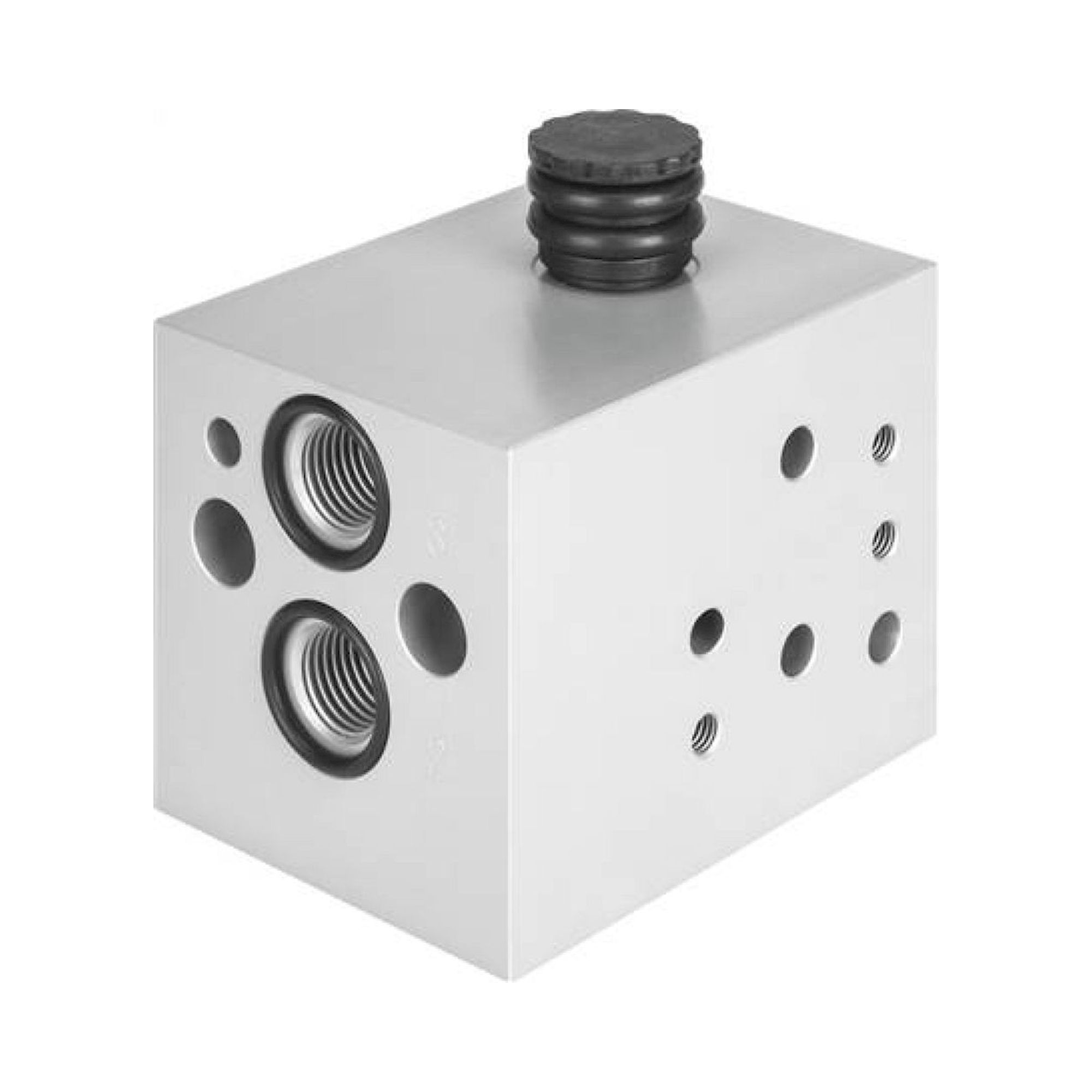

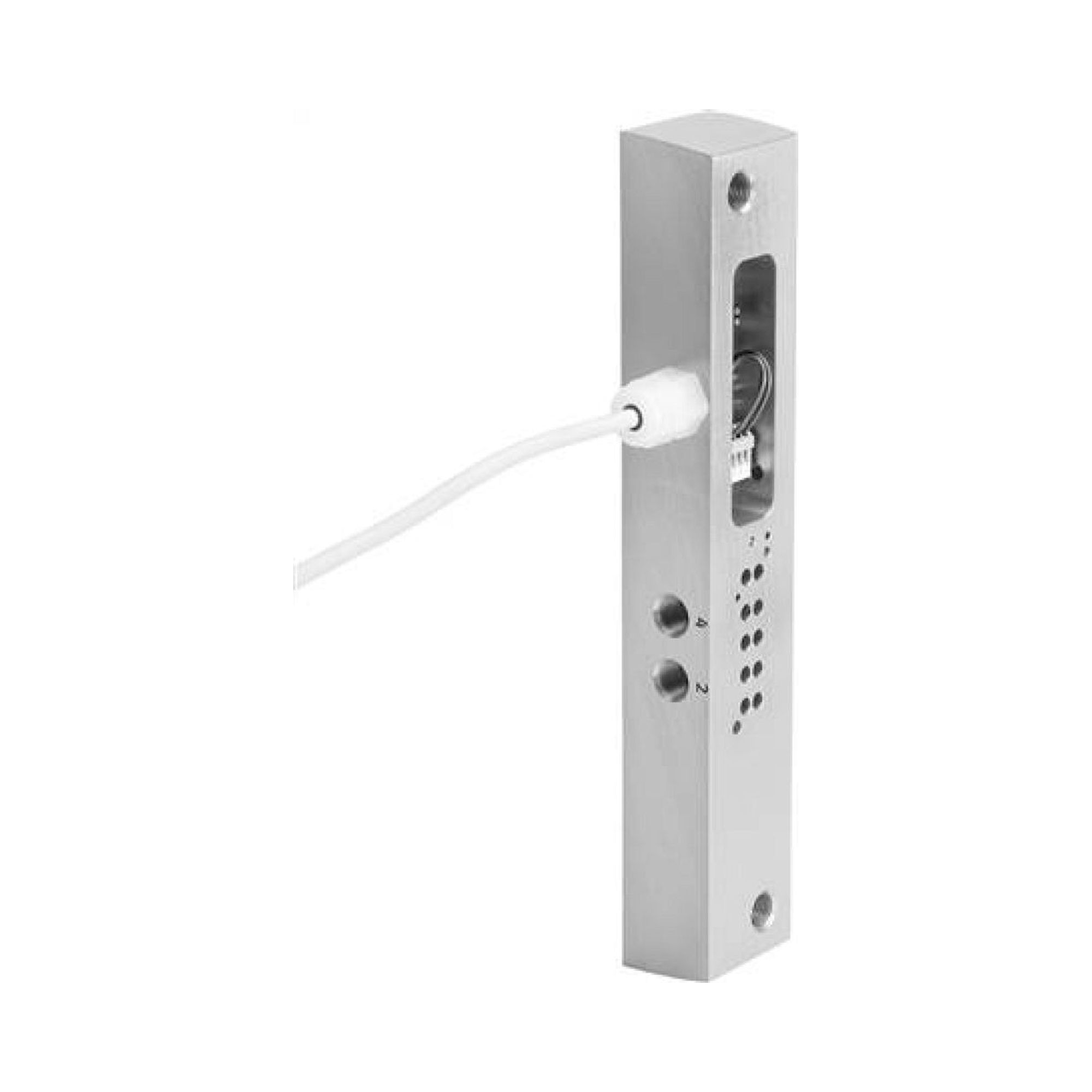

Les plaques de raccordement Festo permettent le montage conforme aux normes des distributeurs sur des blocs collecteurs ou en raccordement individuel. Les 158 références couvrent quatre groupes principaux: plaques de raccordement individuelles (NAS-1A-ISO à NAS-4A-ISO et variantes VDMA), plaques sous-raccordement (NAU-1B à NAU-4B-ISO), plaques de chaînage (NAV-1C à NAV-4C-ISO et plaques d'angle NAVW), et plaques de raccordement angulaires (NAW). Des plaques intermédiaires de régulateur de pression (LR-ZP-A/B/P-D-3) complètent le programme.

Les tailles de raccordement suivent la graduation ISO 5599-1: taille 1 (1/8 pouce), 2 (3/8 pouce), 3 (1/2 pouce) et 4 (3/4 pouce). Les variantes VDMA répondent à l'ancienne norme VDMA et couvrent les raccordements 1/4 et 1/8 pouce.

158 articles
1 fabricant
Prix nets hors TVA

Afficher en Vue grille Vue liste

Afficher

par page

Guide d'achat

Bien choisir : Plaques de raccordement

Les critères de choix : caractéristiques, comparatif et applications typiques.

Caractéristiques techniques

⚙ Tailles ISO 5599-1 de 1 à 4 - géométrie de raccordement normalisée de G1/8 à G3/4

✓ Variantes NAS / NAU / NAV / NAW - plaques individuelles, sous-raccordement, chaînage et angulaires en un système

⚡ Variantes norme VDMA - 1/4" et 1/8" VDMA pour installations anciennes ou sectorielles

📦 Plaques intermédiaires LR-ZP - régulateur de pression intégré entre la plaque de raccordement et le distributeur

Types de plaques de raccordement par taille ISO

Type	Taille ISO	Raccordement	Fonction
NAS-1/8-1A-ISO	1	G1/8	Plaque de raccordement individuelle
NAS-3/8-2A-ISO	2	G3/8	Plaque de raccordement individuelle
NAS-1/2-3A-ISO	3	G1/2	Plaque de raccordement individuelle
NAS-3/4-4A-ISO	4	G3/4	Plaque de raccordement individuelle
NAV-1/4-1C-ISO	1	G1/4	Plaque de chaînage
NAVW-1/4-1-ISO	1	G1/4	Plaque de chaînage angulaire
LR-ZP-A-D-3 / -P-D-3	-	G3/8	Plaque intermédiaire de régulateur de pression

Domaines d'application typiques

Domaines d'application typiques: Construction de blocs collecteurs de distributeurs conformes ISO 5599-1 pour les séries Tiger 2000 et Tiger Classic, conversion du format de distributeur VDMA vers ISO avec tuyauterie identique, séparation de zones de pression individuelles avec des plaques de chaînage NAV, et réduction de pression sur des positions de distributeur spécifiques avec des plaques intermédiaires LR-ZP.

Plaques de raccordement

Bien choisir : Plaques de raccordement

Caractéristiques techniques

Types de plaques de raccordement par taille ISO

Domaines d'application typiques

Questions fréquentes : Plaques de raccordement
