Fixations pivotantes 90° patte sphérique

Les fixations pivotantes 90° à bague sphérique pour vérins pneumatiques ISO 15552 sont des éléments de montage spécialisés permettant une articulation angulaire de 90 degrés avec compensation des défauts d'alignement grâce à leur liaison sphérique. Ces composants sont essentiels dans l'automatisation industrielle, la robotique, les machines-outils et les équipements de manutention où la flexibilité de positionnement est critique. Les industries automobiles, agroalimentaires et pharmaceutiques utilisent fréquemment ces fixations pour leurs systèmes de préhension et de manipulation précise. La conception sphérique absorbe les contraintes mécaniques et prolonge la durée de vie des installations pneumatiques en réduisant l'usure prématurée des joints.

La sélection des fixations pivotantes 90° à bague sphérique dépend principalement du diamètre du vérin pneumatique, disponible de 32 mm jusqu'à 125 mm selon la gamme TF d'Airtec et Fluidics equipment. Le choix du matériau constitue le second critère critique avec l'acier inoxydable 1.4401 pour les environnements corrosifs ou l'acier/fonte GGG pour les applications standards. La charge radiale admissible, la pression de service maximale de 10 bar et la température de fonctionnement de -20°C à +80°C déterminent la compatibilité avec l'application spécifique. Les dimensions d'encombrement et les interfaces de montage doivent correspondre aux contraintes géométriques de l'installation existante.

Les fixations pivotantes 90° à bague sphérique sont conformes à la norme ISO 15552 qui définit les dimensions et spécifications des vérins pneumatiques à double effet de diamètres 32 à 320 mm. La conformité CE selon la directive machines 2006/42/CE garantit la sécurité d'utilisation dans l'Union Européenne. Les matériaux acier inoxydable 1.4401 respectent les exigences de la norme EN 10088-2 pour la résistance à la corrosion. Pour les environnements ATEX, les versions en matériaux conducteurs peuvent être spécifiées selon la directive 2014/34/UE. La norme EN 983 régit les exigences de sécurité pour les équipements pneumatiques utilisés dans les atmosphères explosibles.

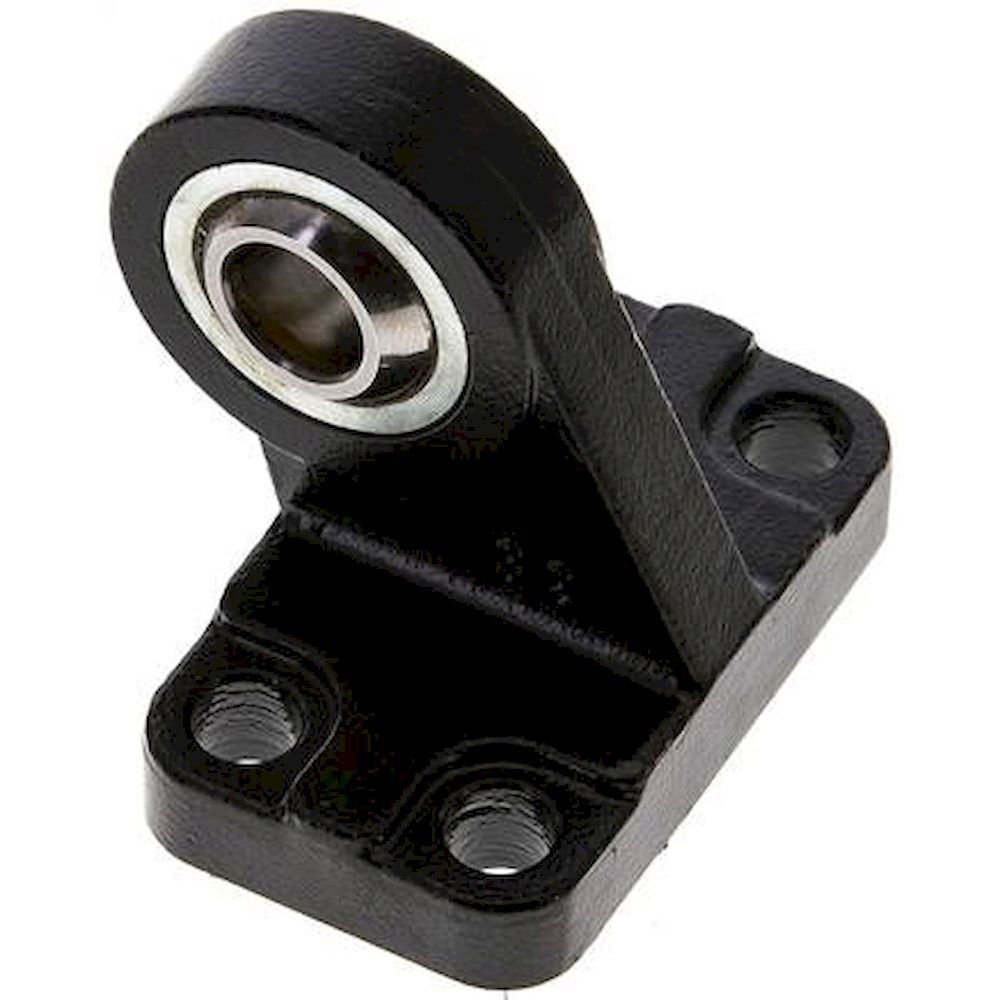

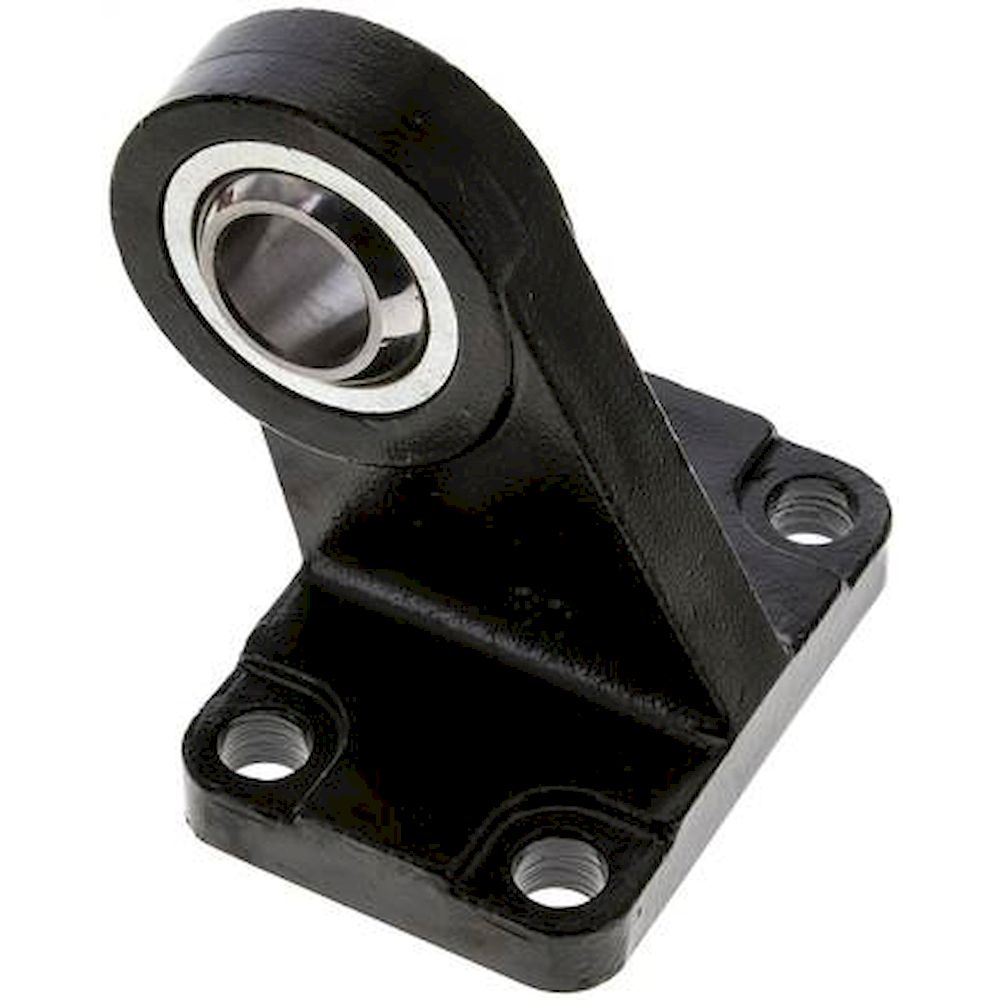

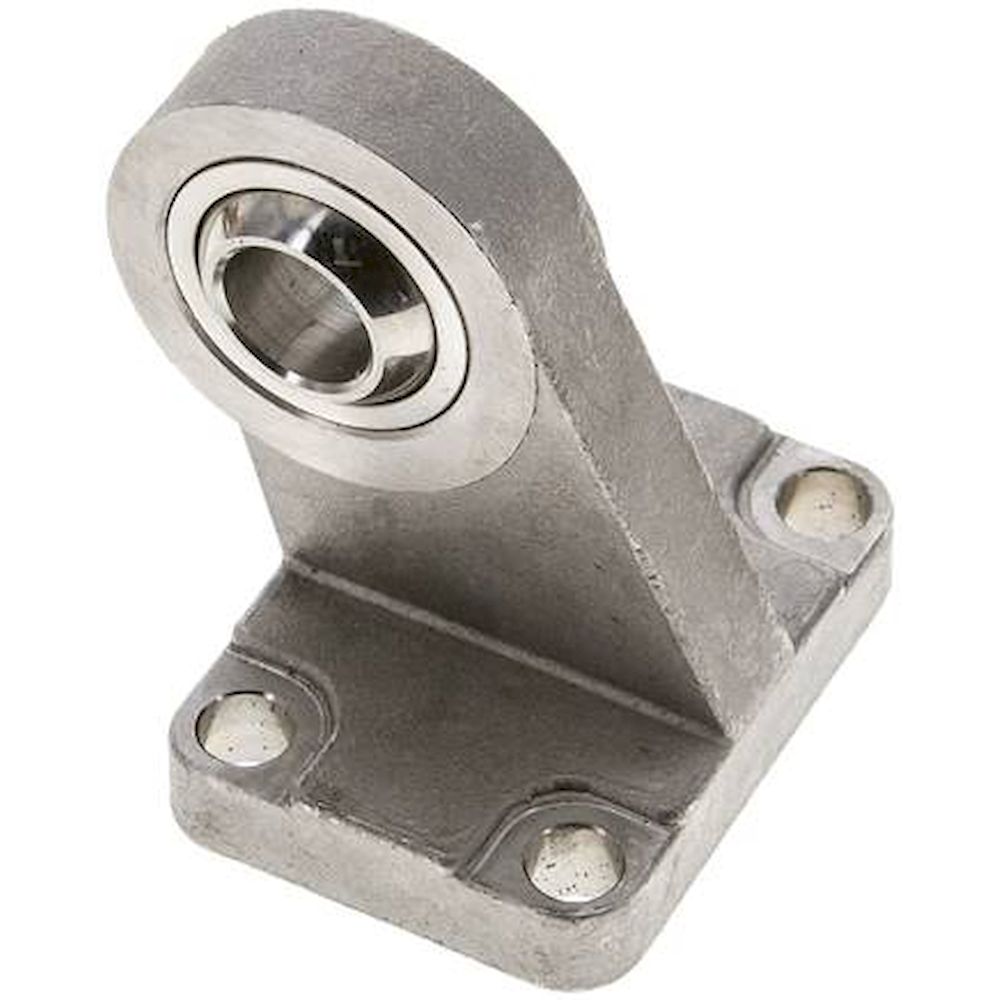

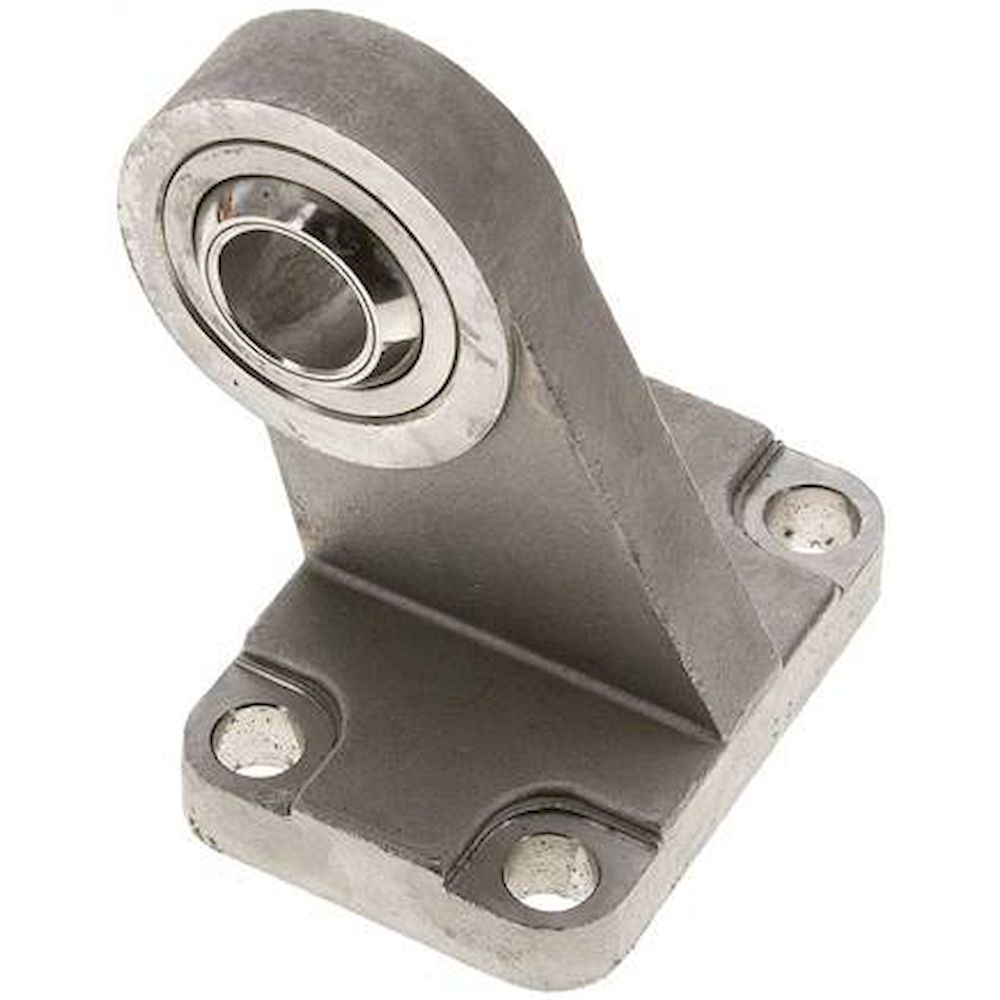

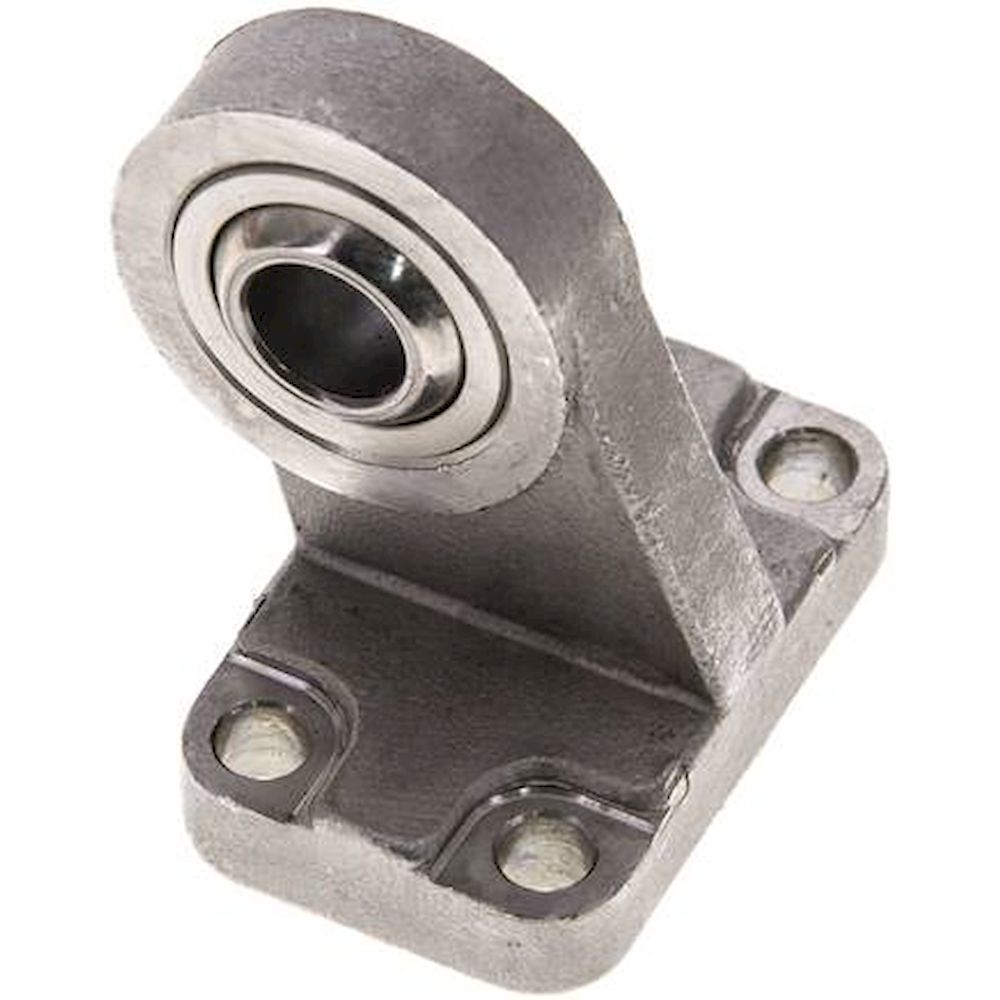

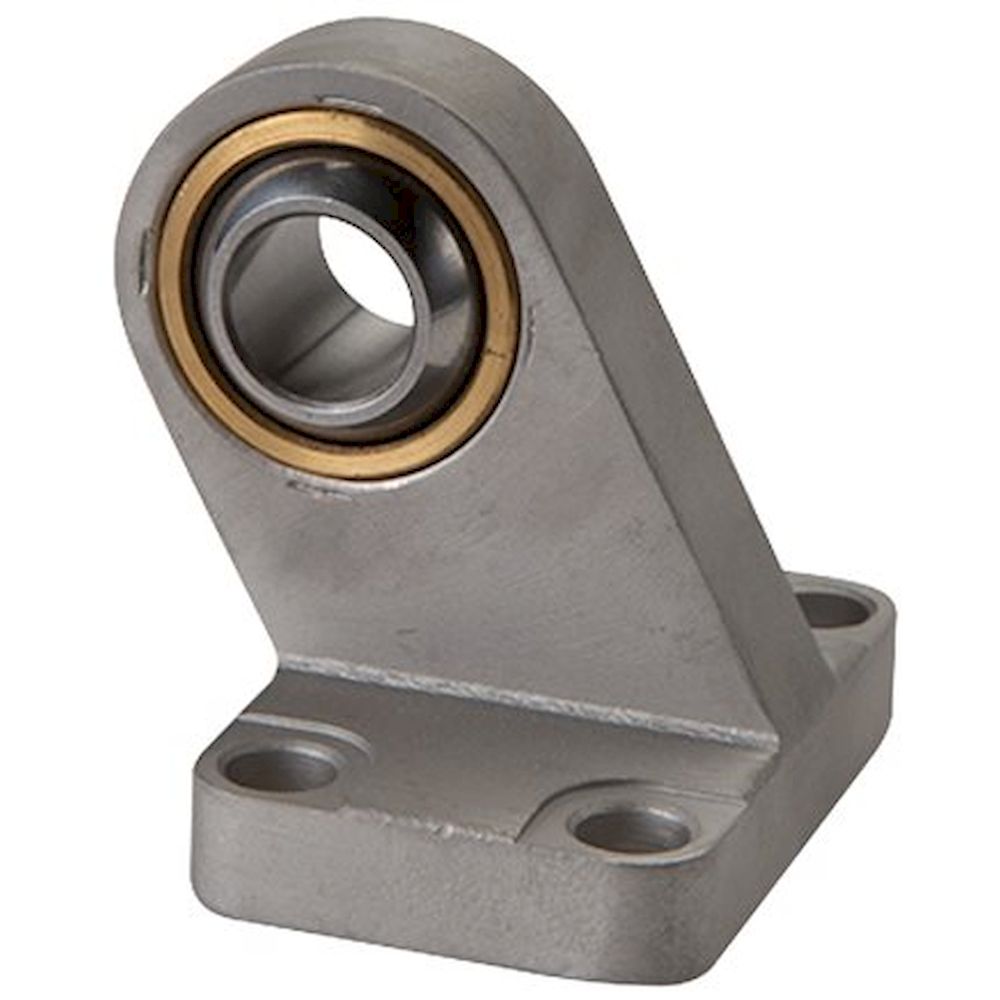

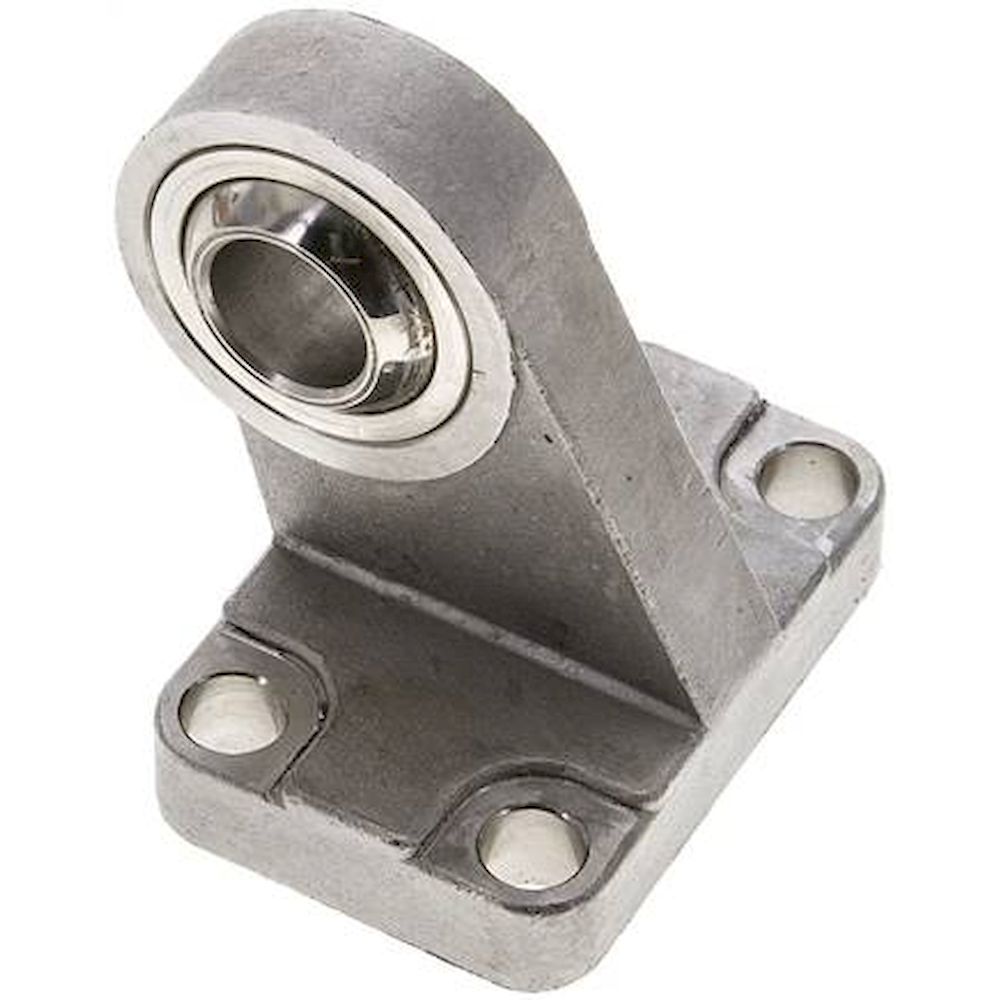

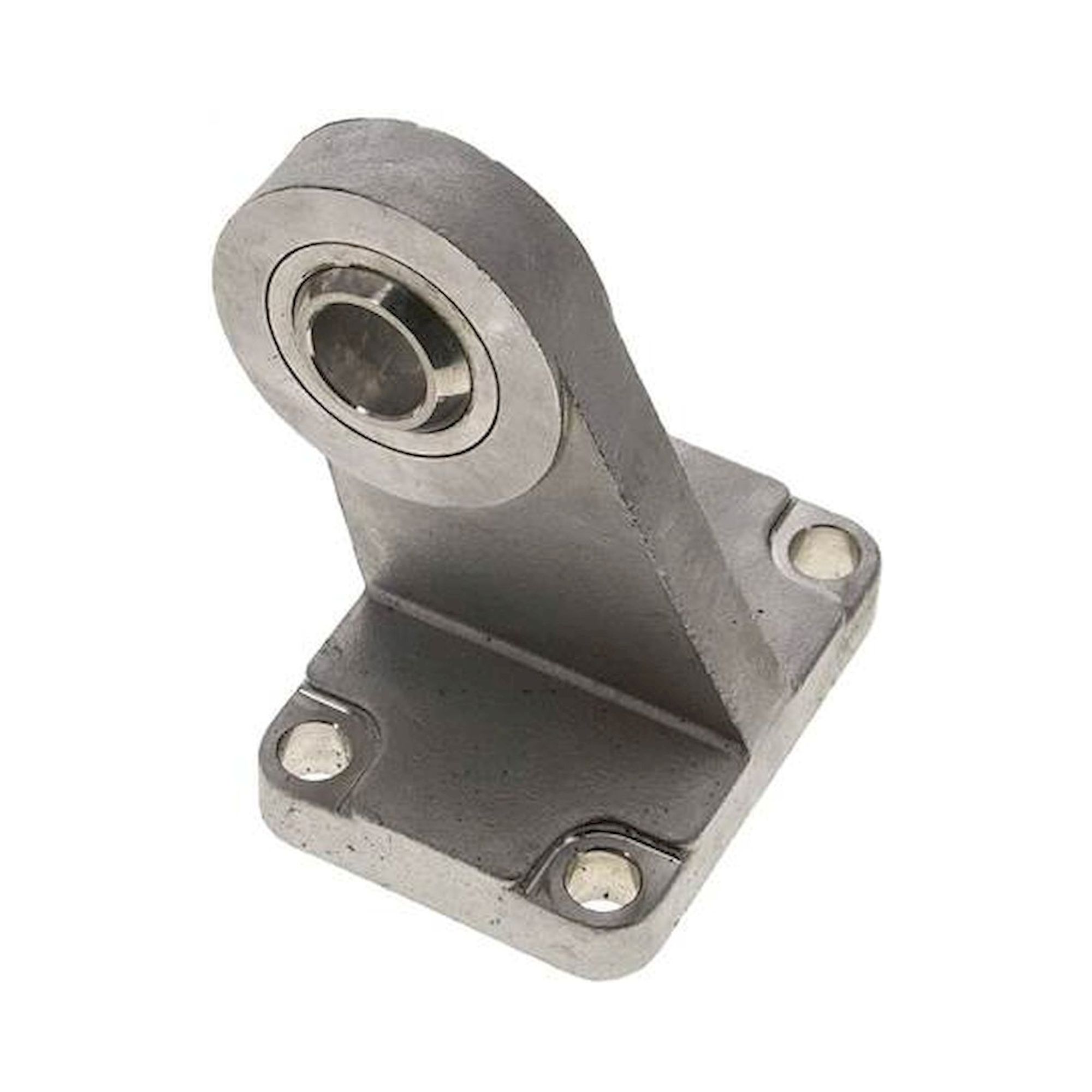

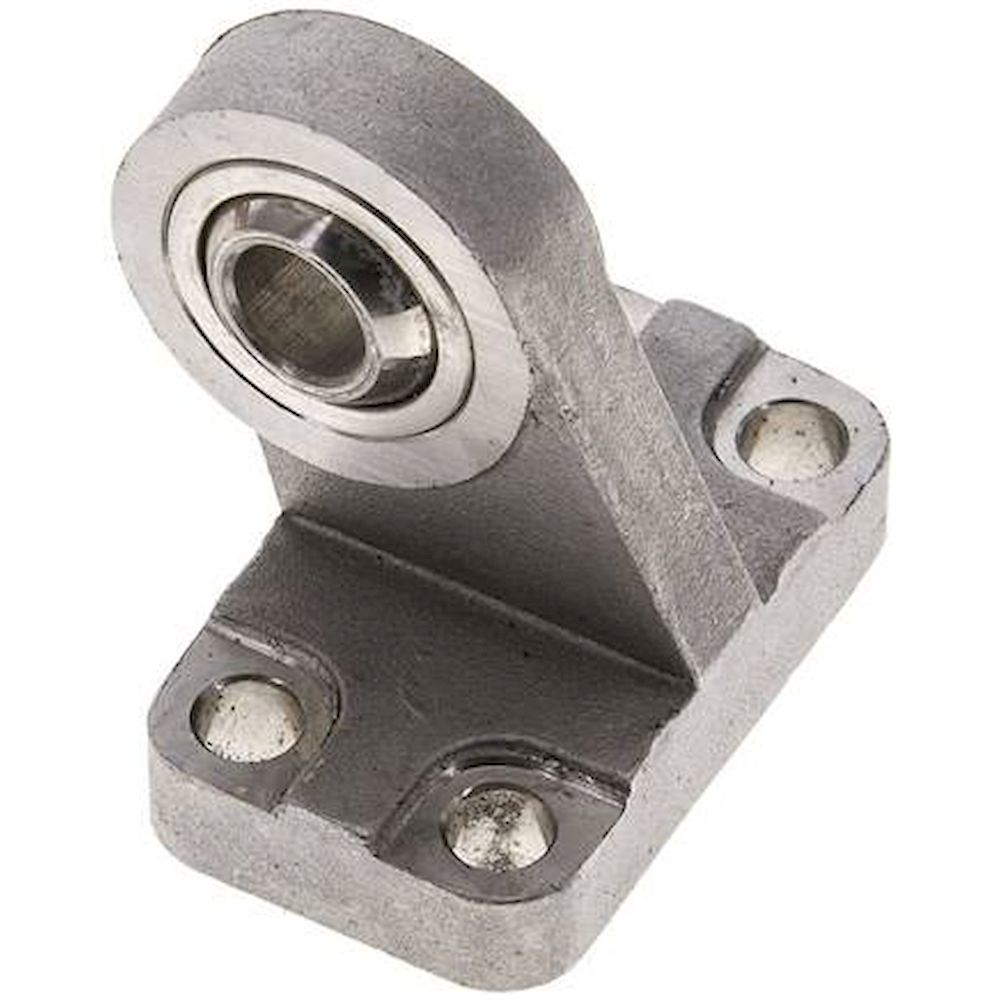

Les fixations TF ES en acier inoxydable 1.4401 offrent une résistance supérieure à la corrosion avec une teneur en chrome de 17% et une résistance chimique étendue aux acides faibles et solutions salines, idéales pour l'industrie agroalimentaire et pharmaceutique. Les modèles TF standard Airtec en acier/fonte GGG présentent une résistance mécanique élevée avec une limite d'élasticité de 250 MPa, adaptés aux applications industrielles générales avec environnement sec. Le coût des versions inoxydables est majoré de 40 à 60% par rapport aux versions standard. Les deux gammes maintiennent les mêmes dimensions d'interface selon ISO 15552 garantissant l'interchangeabilité complète sur les installations existantes.

L'installation des fixations pivotantes 90° à bague sphérique nécessite un couple de serrage de 25 à 45 Nm selon le diamètre du vérin, appliqué progressivement en croix pour éviter les déformations. La compatibilité système exige des vérins conformes ISO 15552 avec filetages métriques M6 à M12 selon la taille. Les raccordements pneumatiques G1/8" à G1/2" doivent être étanchéifiés avec du PTFE ou des joints toriques NBR 70 Shore A. La géométrie d'installation doit prévoir un jeu angulaire de ±15° pour le fonctionnement optimal de la liaison sphérique. L'alignement initial ne doit pas excéder 2° d'écart pour éviter les contraintes excessives sur les guidages du vérin.

Les fixations pivotantes 90° à bague sphérique présentent un indice de protection IP54 contre les poussières et projections d'eau, suffisant pour la plupart des environnements industriels intérieurs. La plage de température de fonctionnement s'étend de -20°C à +80°C avec les joints NBR standard, extensible jusqu'à +150°C avec des joints FKM pour les applications haute température. La pression de service maximale atteint 10 bar en fonctionnement continu avec des pointes admissibles à 12 bar. Les versions acier inoxydable 1.4401 tolèrent des atmosphères à 95% d'humidité relative sans dégradation des performances. La classe de sécurité correspond au niveau SIL 1 selon EN 61508 pour les applications de sécurité fonctionnelle.

La maintenance des fixations pivotantes 90° à bague sphérique comprend une inspection visuelle trimestrielle des joints d'étanchéité et un contrôle du couple de serrage semestriel pour maintenir les 35 Nm spécifiés. Le graissage de la liaison sphérique avec de la graisse lithium EP2 selon DIN 51825 doit être effectué tous les 6 mois ou après 100000 cycles selon la première échéance atteinte. La durée de vie nominale atteint 2 millions de cycles à charge nominale avec une pression de 6 bar en usage industriel standard. Les environnements corrosifs réduisent la durée de vie de 30% pour les versions acier standard, justifiant l'emploi des versions inoxydables 1.4401. Le remplacement préventif est recommandé après 18 mois d'utilisation intensive ou dès l'apparition de jeu perceptible dans la liaison sphérique.
