Fixations pivotantes patte sphérique
Vérin pneumatique ISO 15552

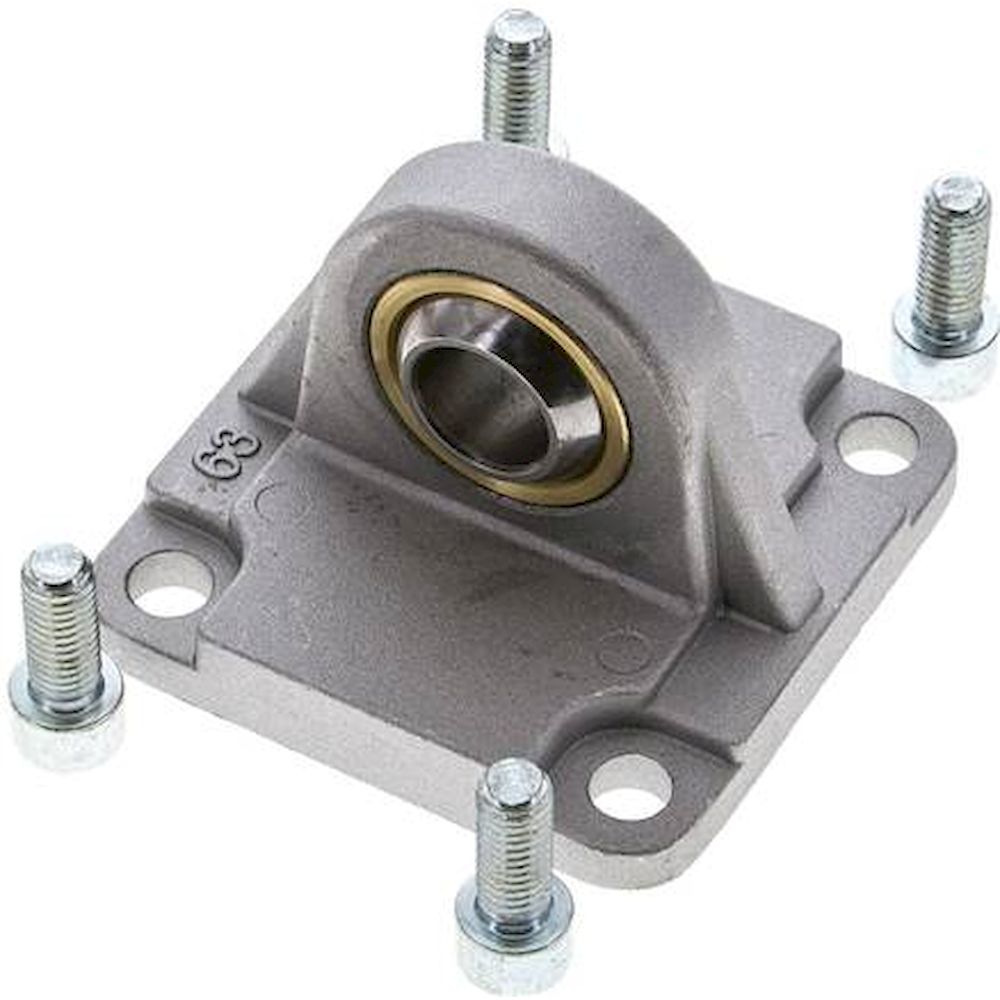

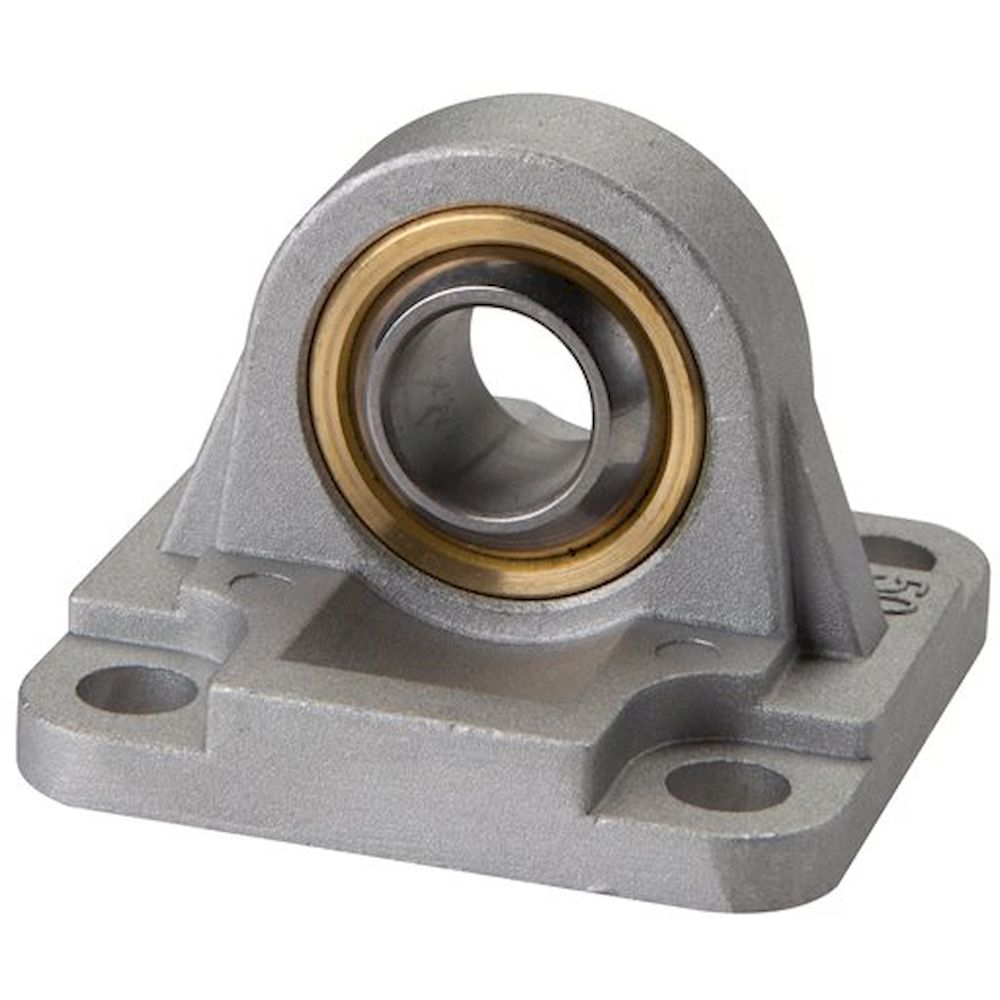

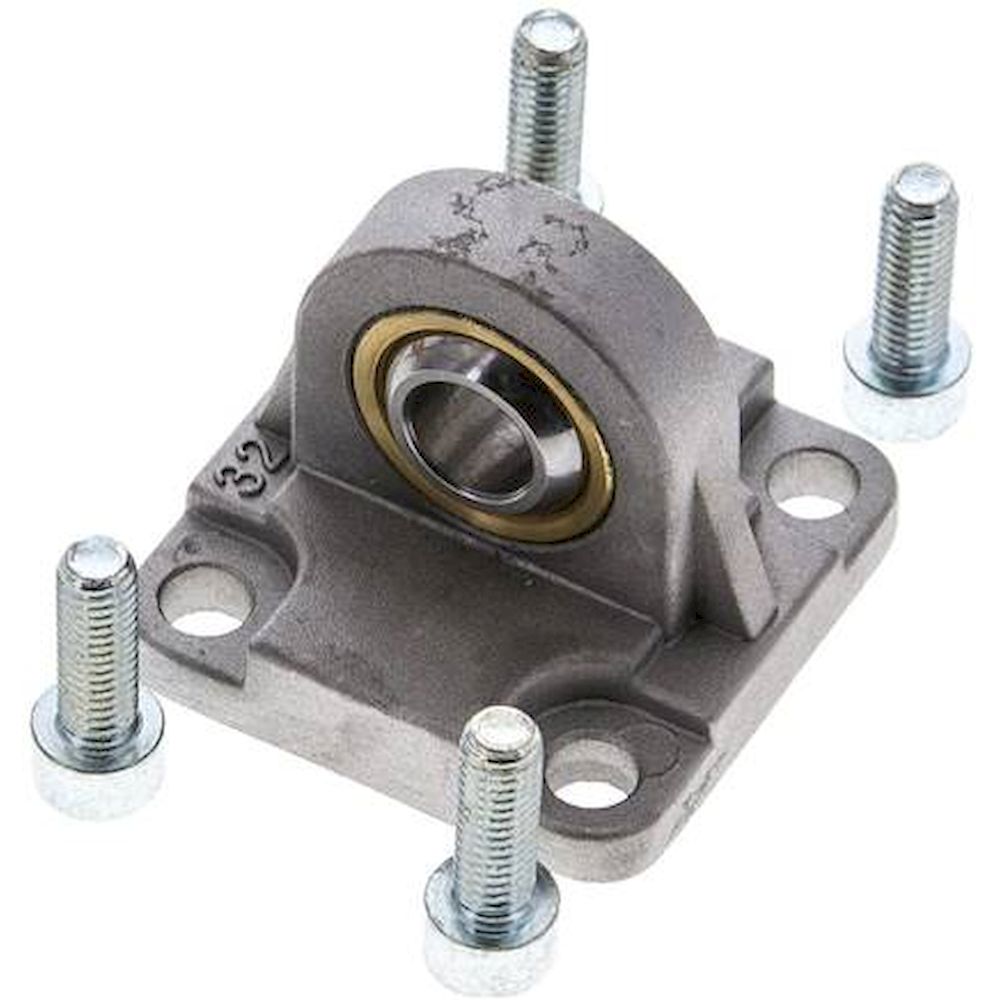

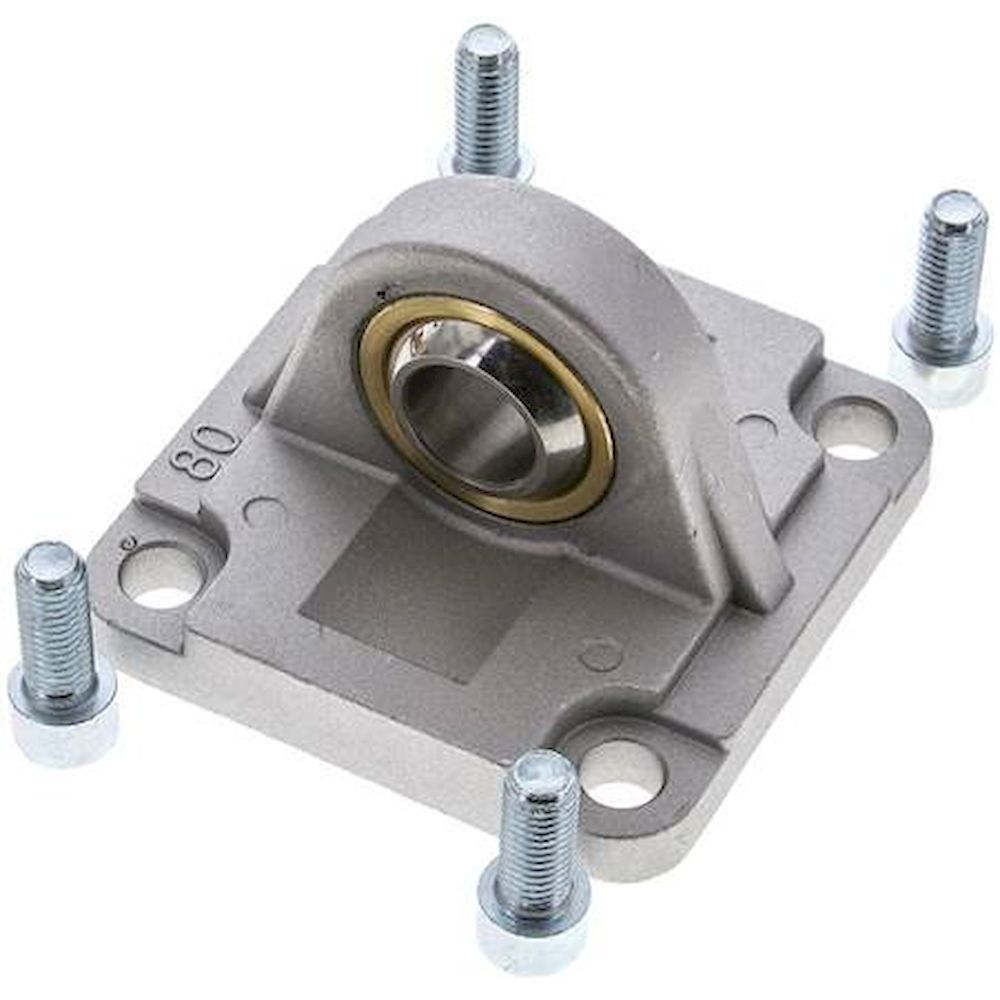

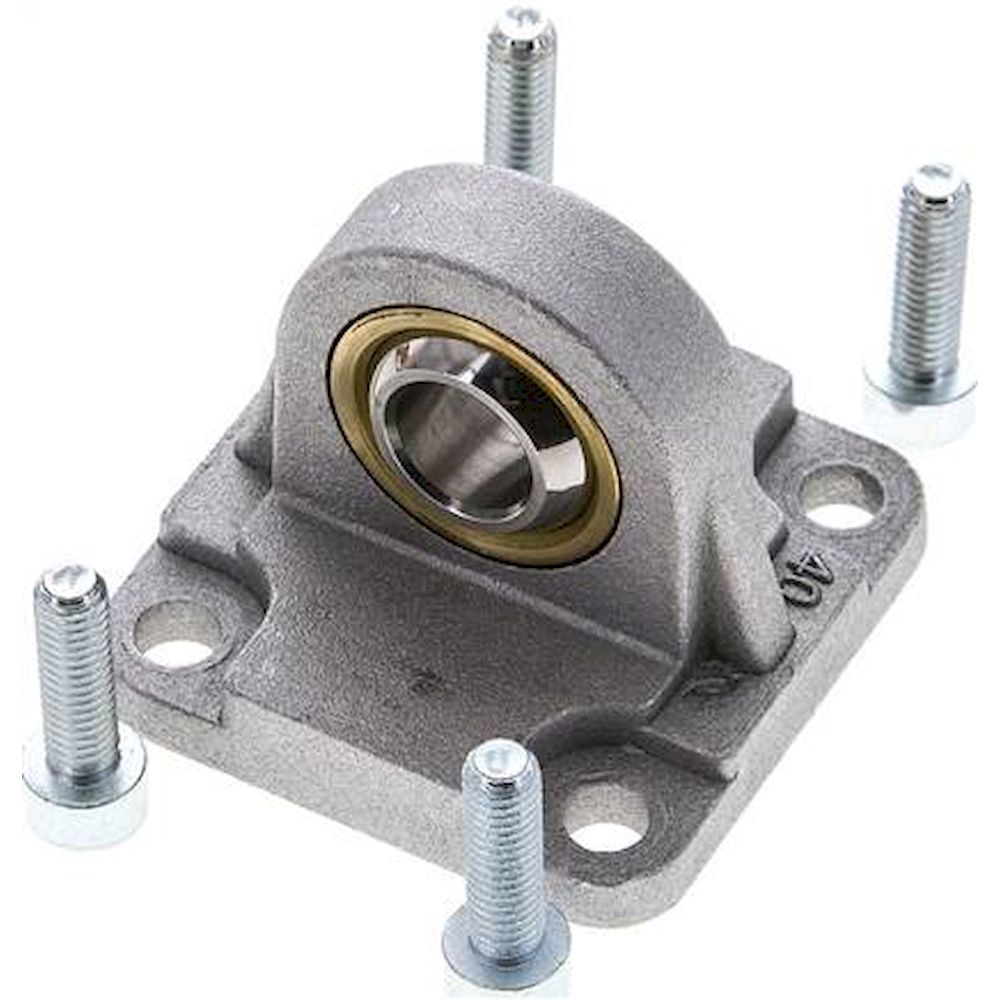

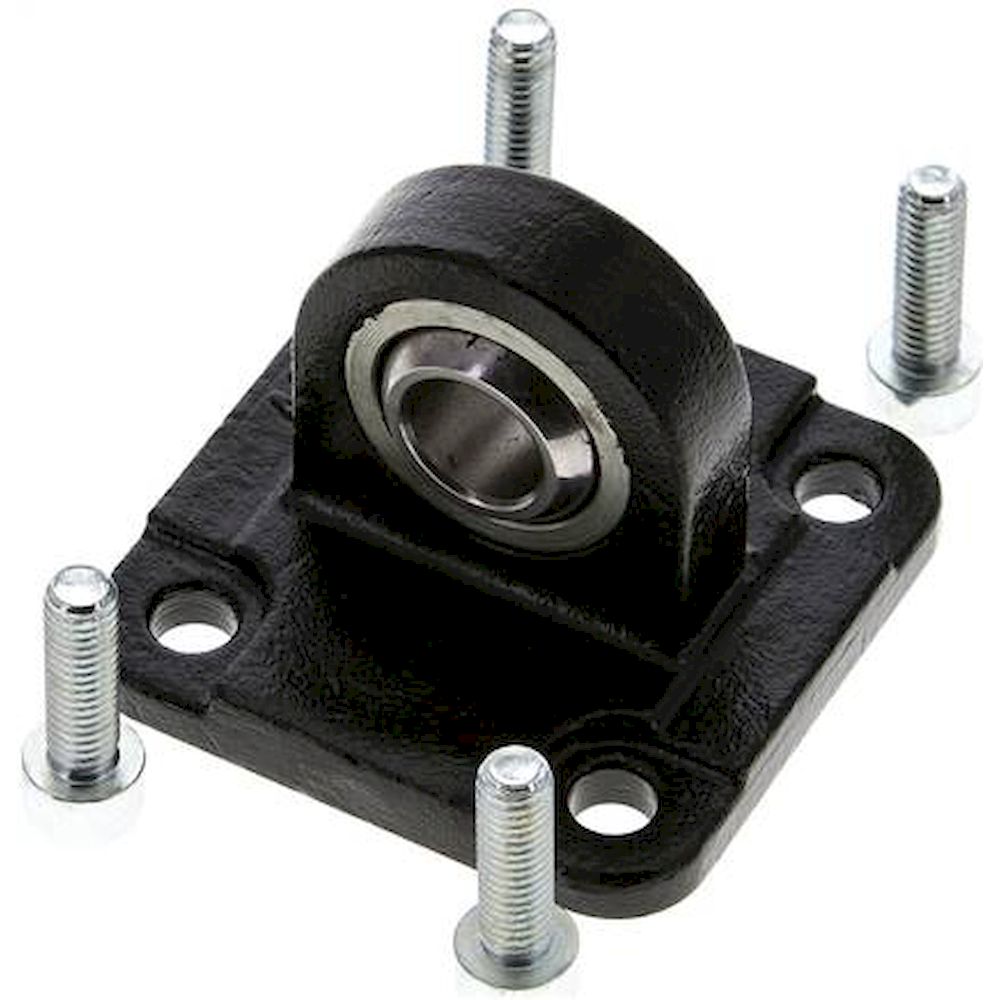

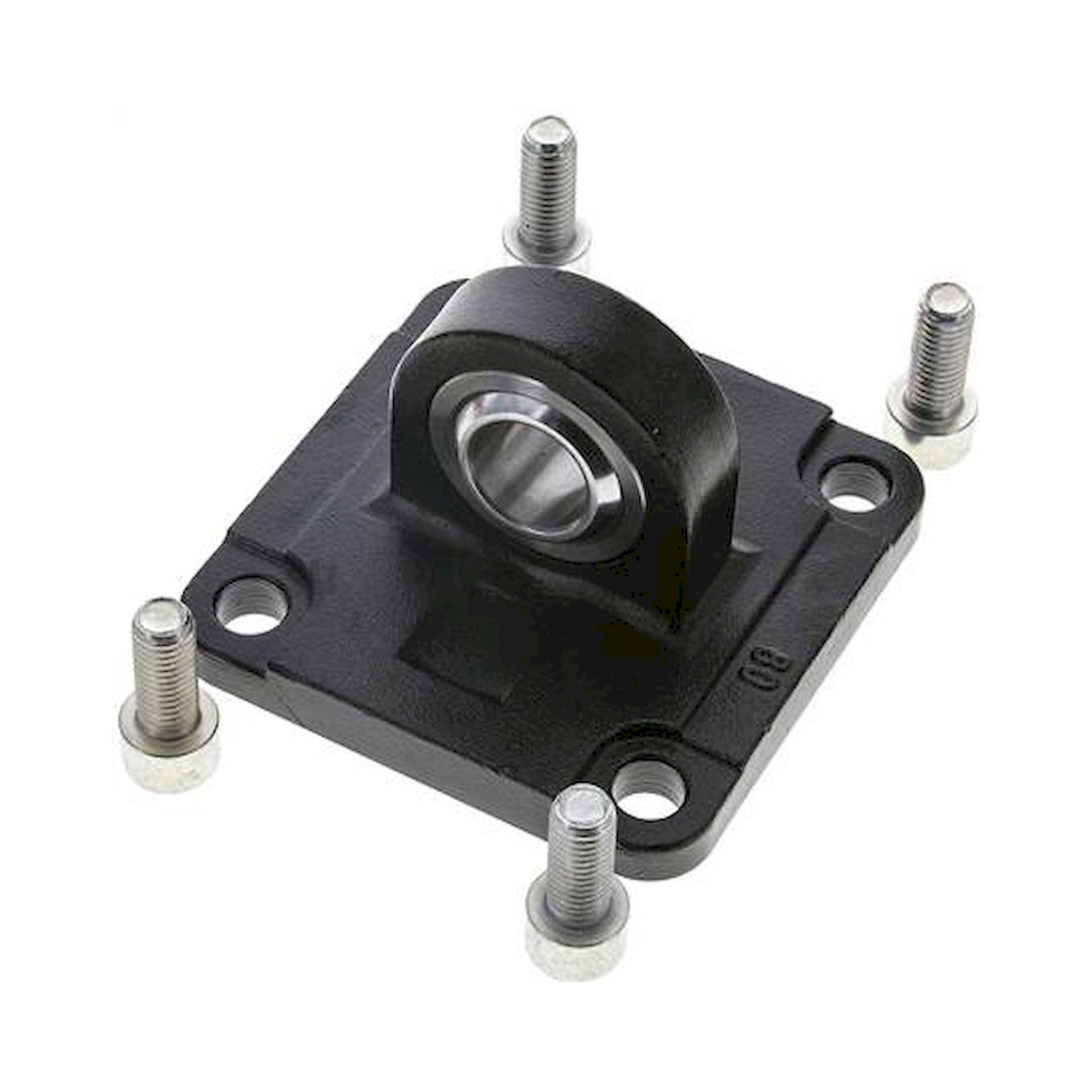

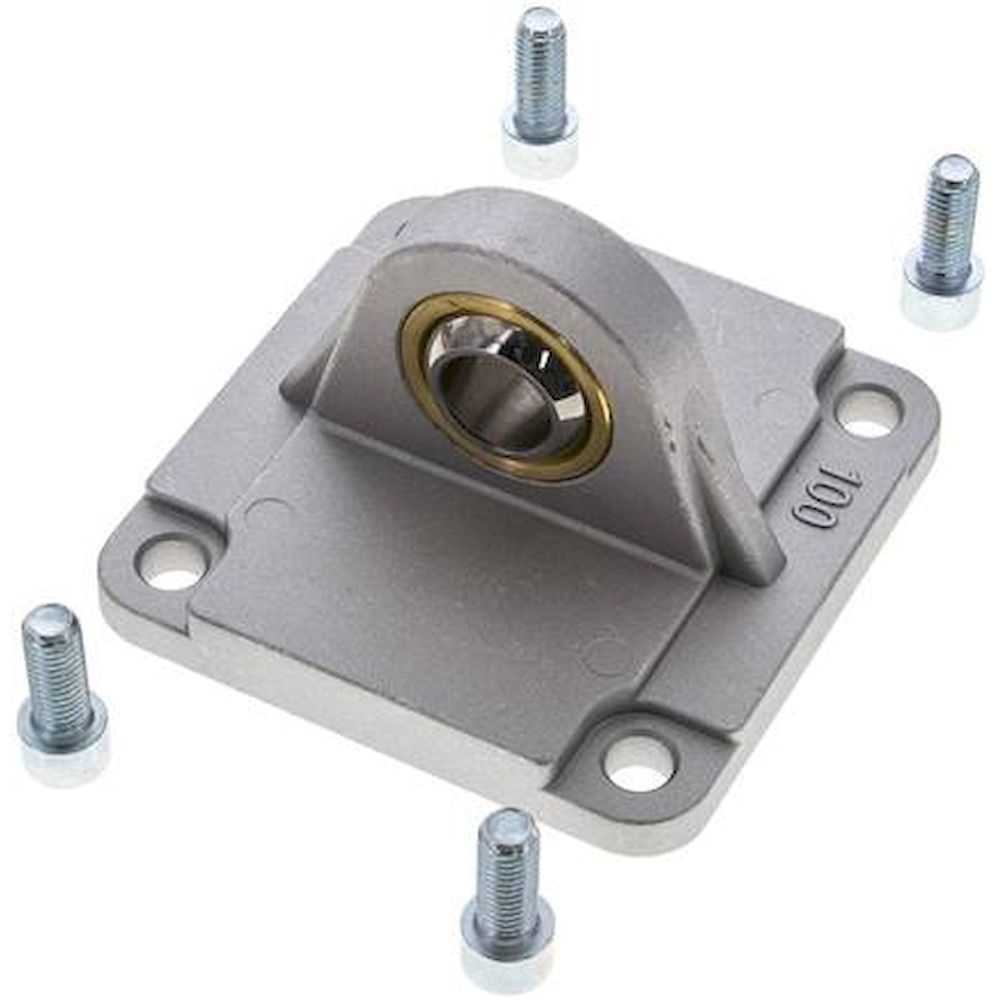

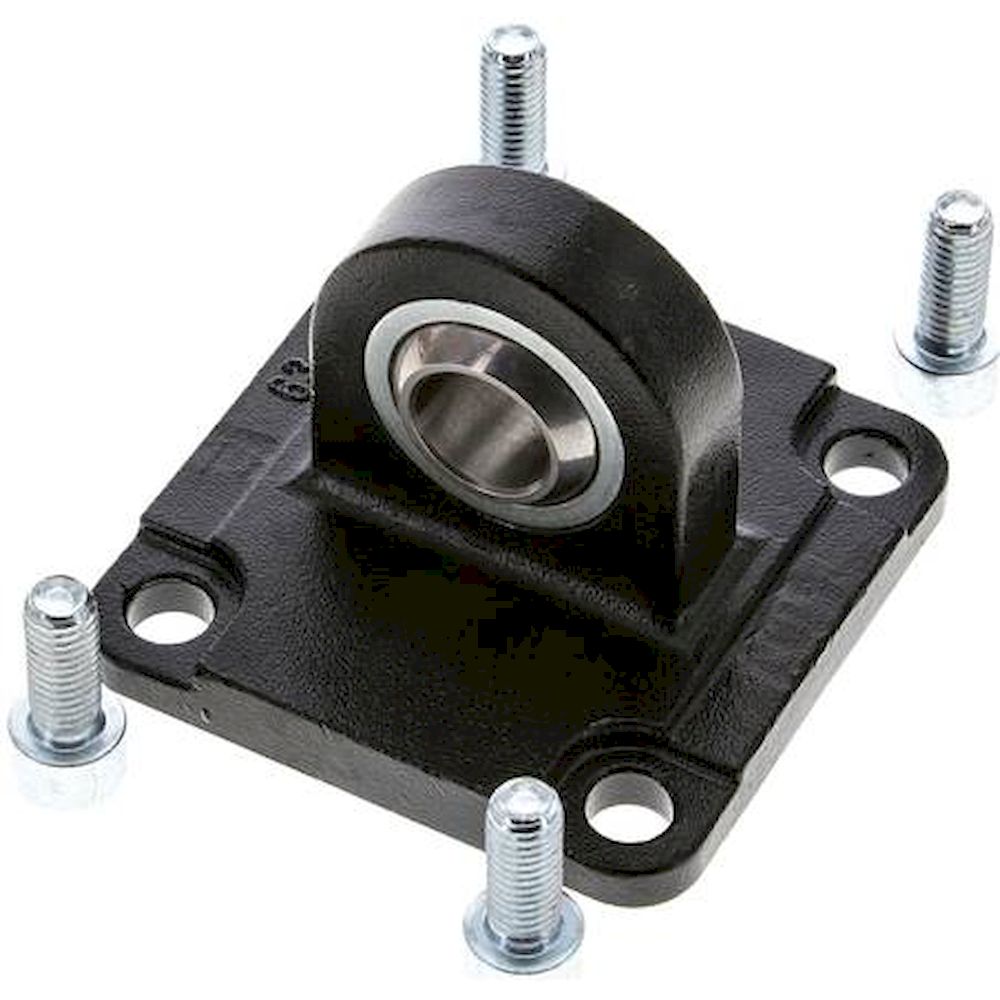

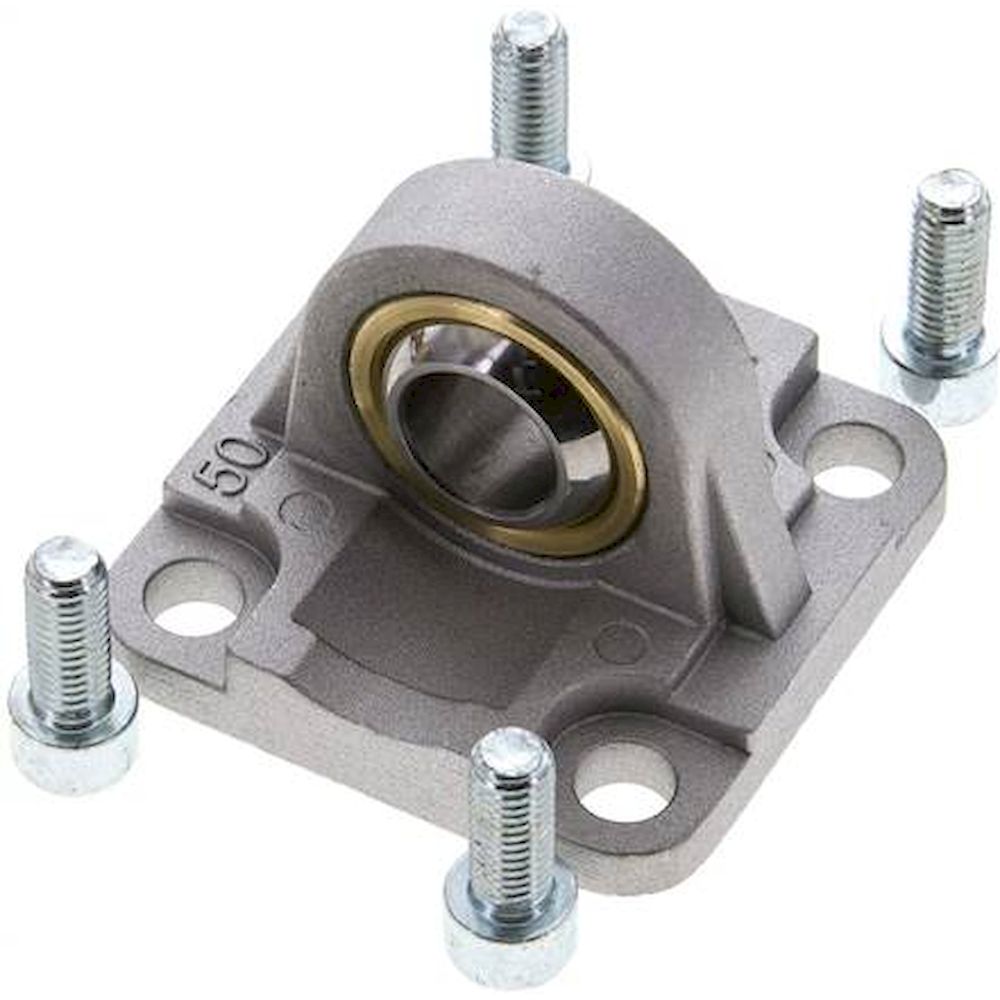

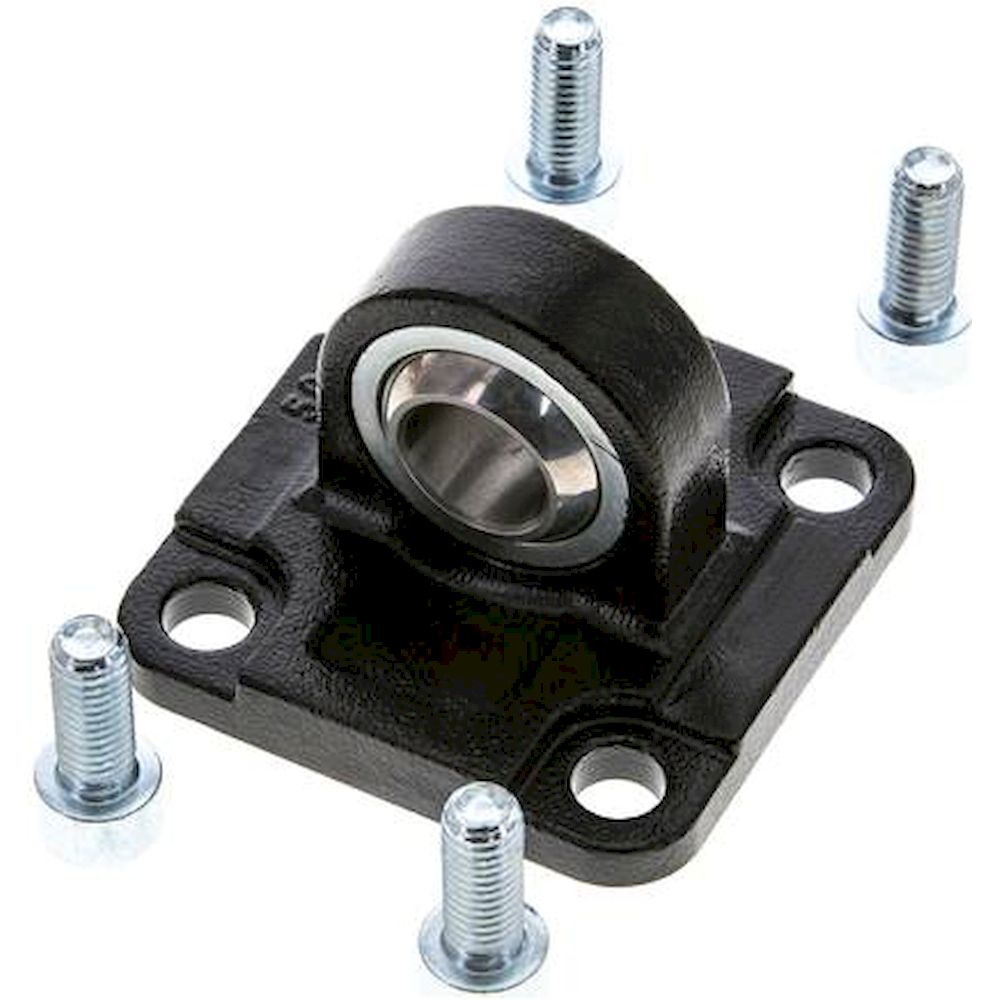

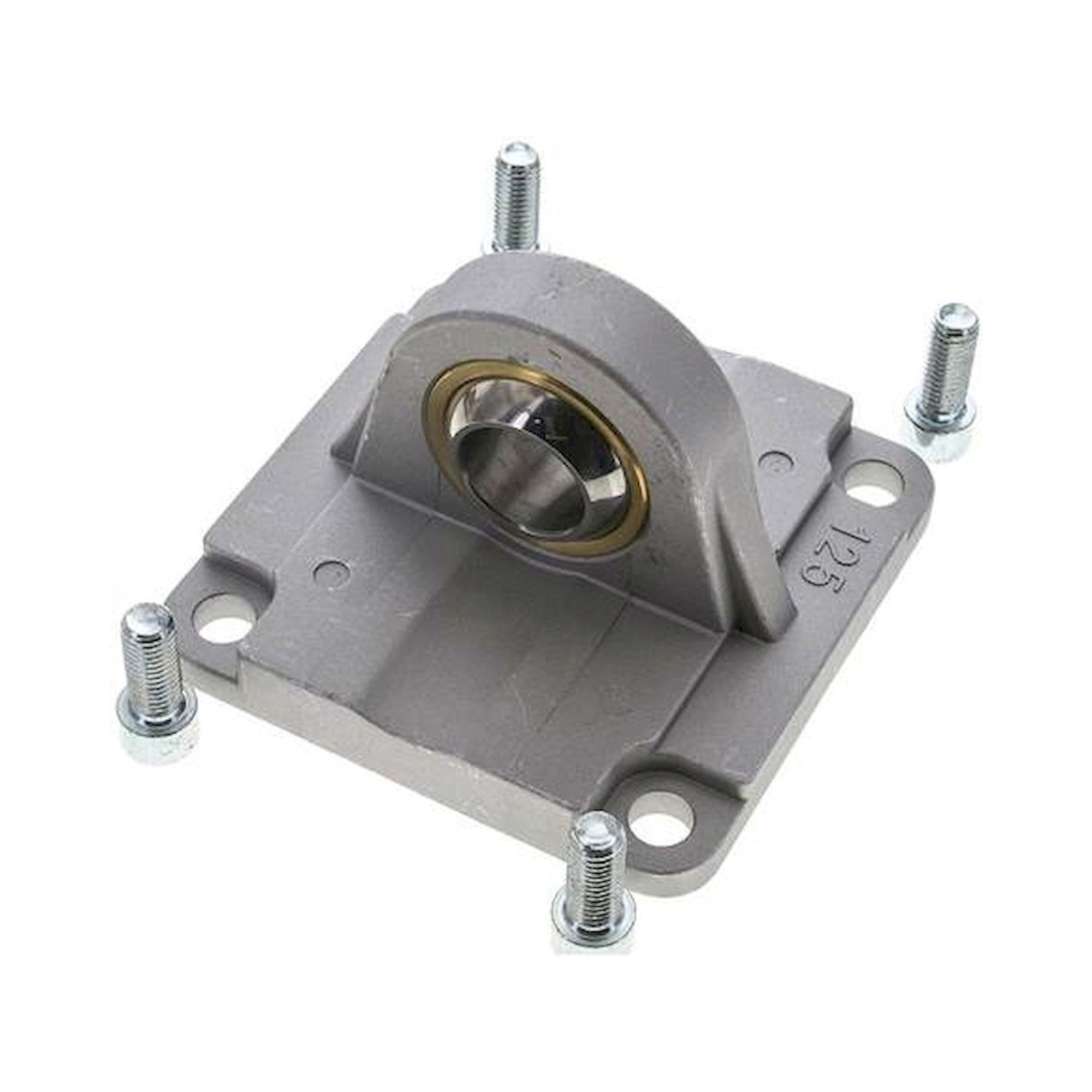

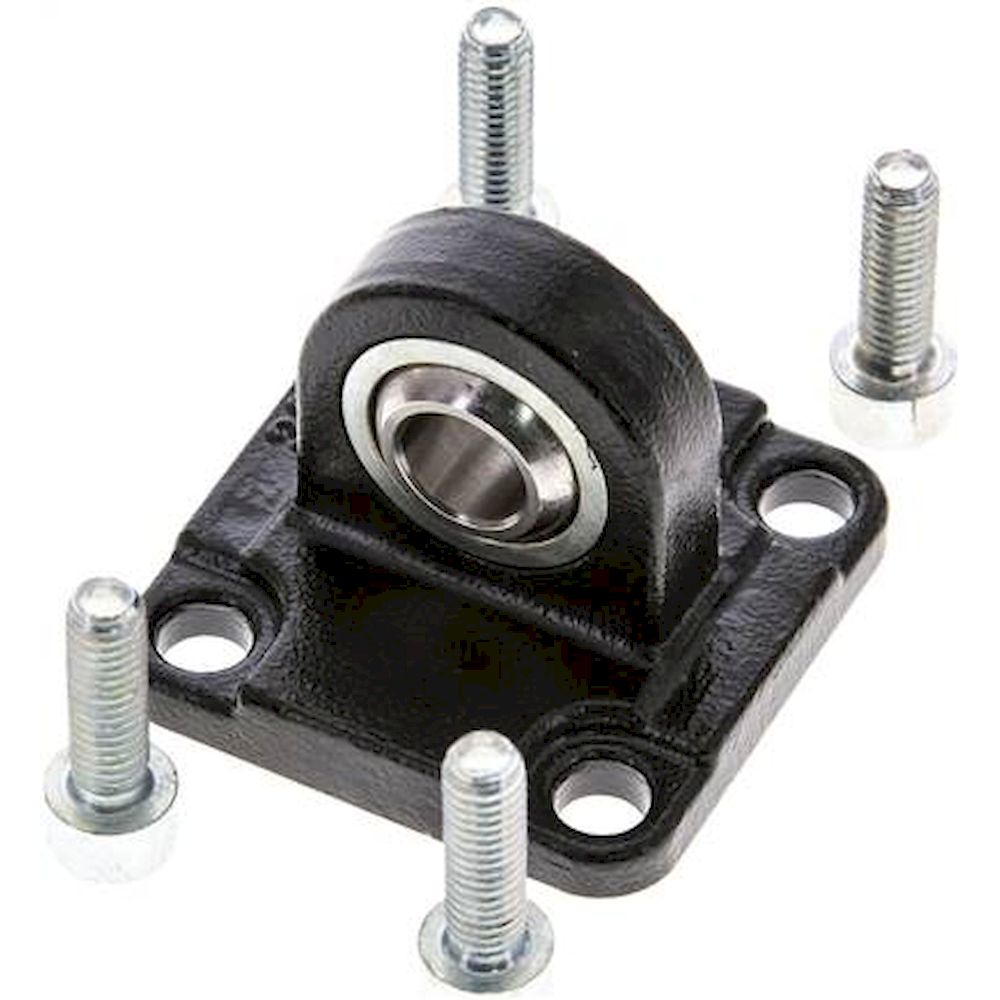

Les fixations pivotantes à patte sphérique selon ISO 15552 autorisent une correction angulaire limitée entre le vérin et la structure de support, évitant ainsi que le joint ne soit sollicité en traction sous l'effet d'un défaut d'alignement. La série Airtec TE couvre les alésages de 32 à 125 mm en acier bruni; des variantes aluminium (TE..ALU) sont disponibles pour certaines dimensions. La rotule compense des désalignements angulaires de quelques degrés, réduisant les efforts transversaux sur le piston.

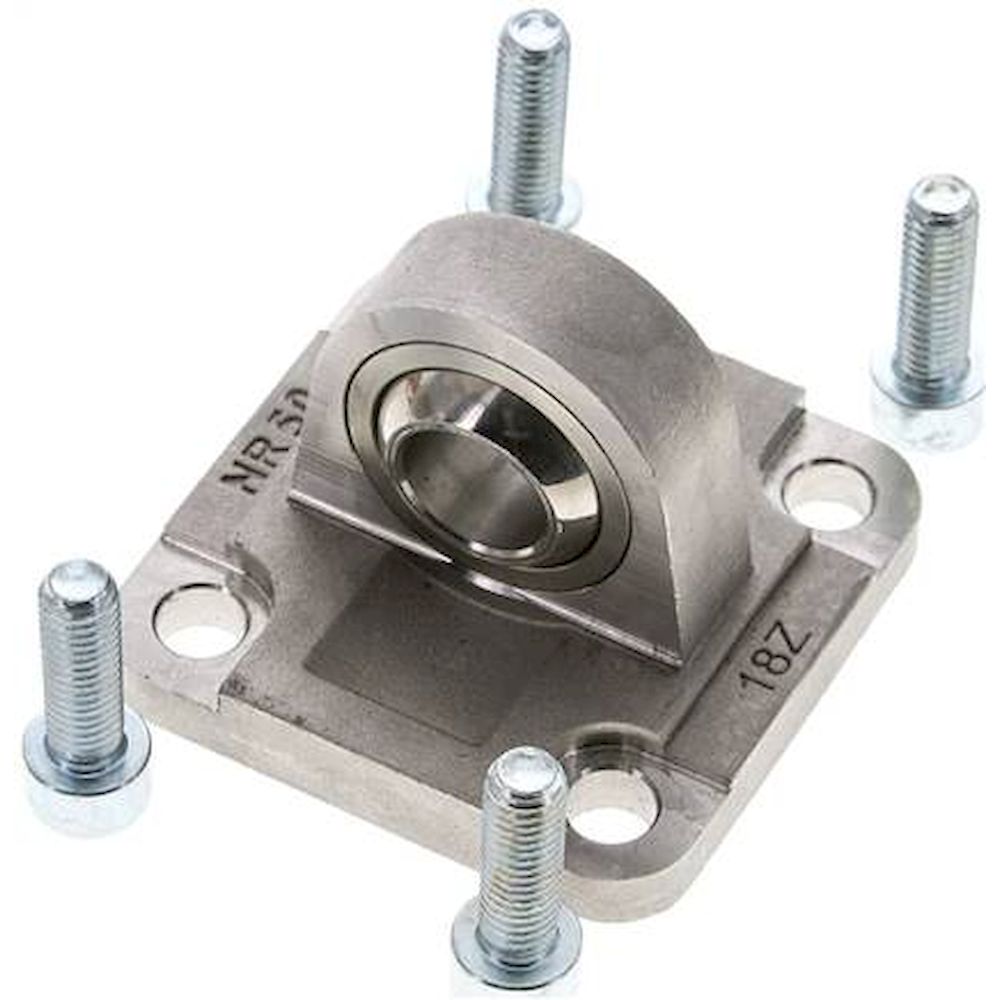

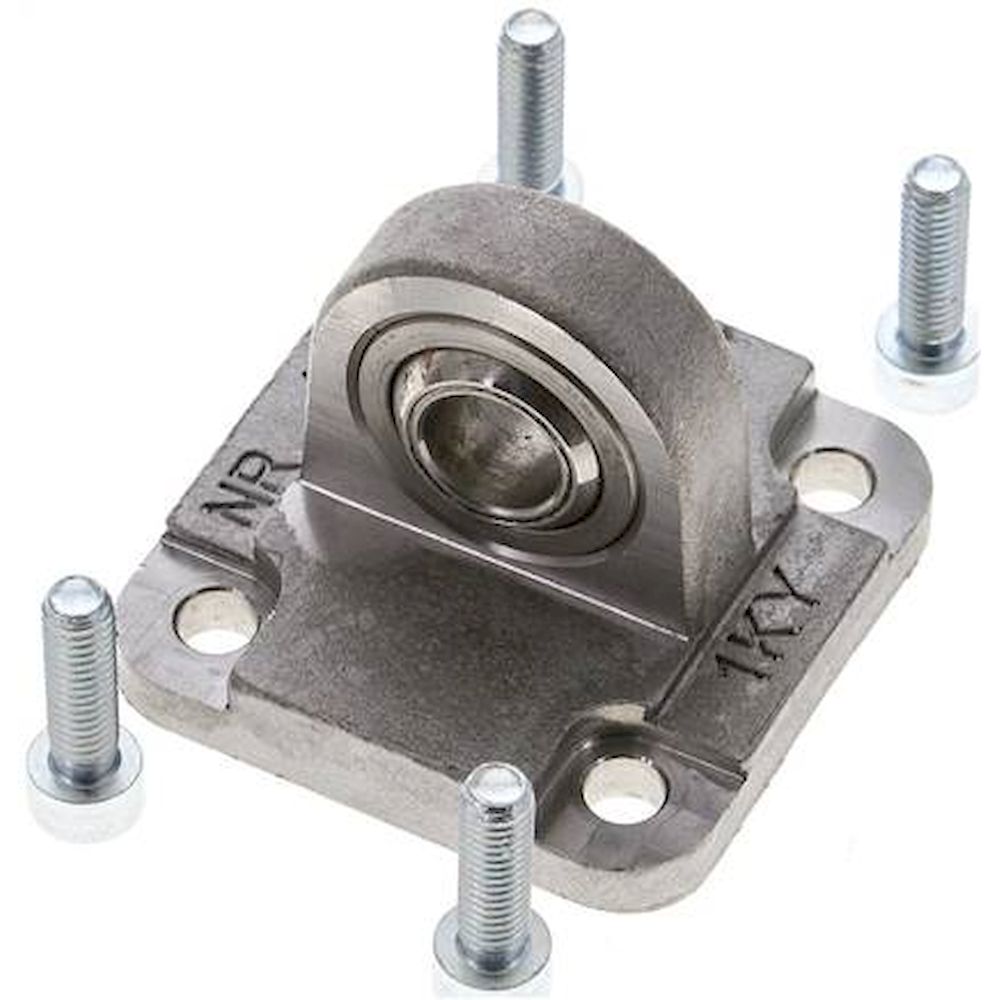

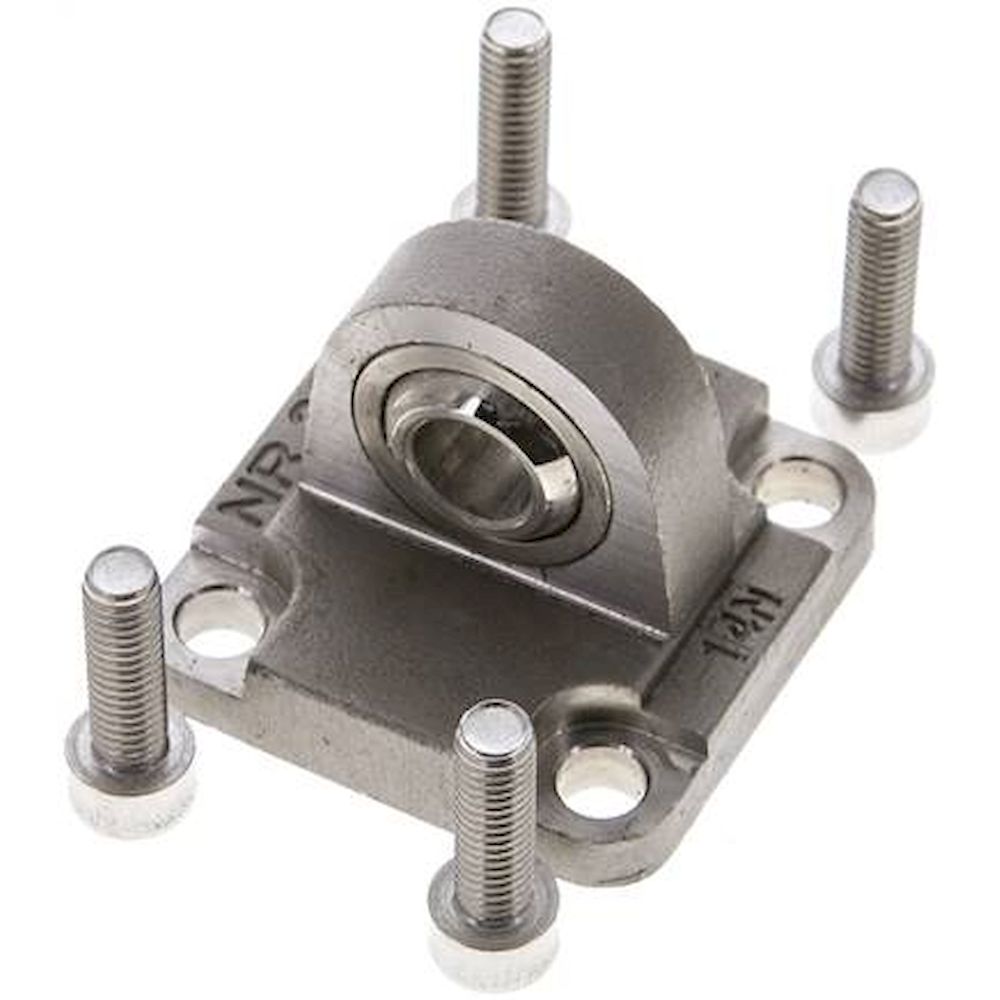

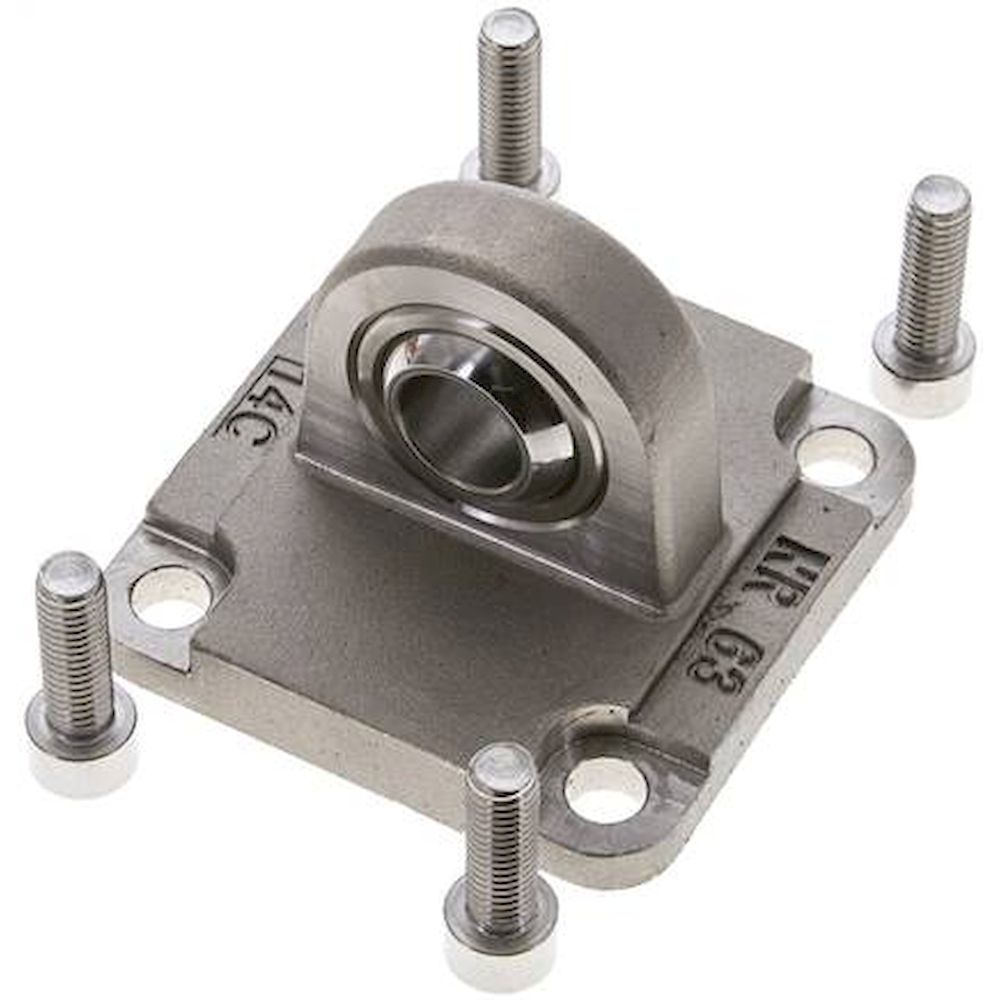

La patte sphérique est préférée lorsqu'un léger défaut d'alignement entre le logement du vérin et la structure de la machine est prévisible. Pour des applications standard sans désalignement angulaire, une patte droite sans rotule est suffisante. Les assemblages en aluminium minimisent la masse mobile et conviennent aux systèmes dynamiques; les versions acier offrent une rigidité accrue sous charges de choc. Pour les besoins en acier inoxydable, se reporter aux variantes ES des séries TG et TF.
Domaines d'application typiques: Lignes d'assemblage avec montage de vérins à tolérances, modules de manutention en automatisation, gabarits de contrôle à angle de serrage variable, et ensembles soudés où les déformations thermiques génèrent des écarts d'alignement.
