La gamme de pincettes Bernstein comprend des pincettes SMD en acier inoxydable, des pincettes de précision TITAN, des pincettes de placement, des pincettes en plastique et des types spéciaux pour la manipulation de circuits intégrés. Les pincettes SMD de la série 5-000 sont disponibles dans les formes 2, 2a, 4, 5, 5b, 5abb, 7, 7a et 7abb (110-120 mm chacune), y compris les variantes ULTRA FINE (suffixe UF) à pointe particulièrement fine. Les pincettes à verrouillage croisé (5-057, 5-058, formes 53/53c, auto-bloquantes) et les pincettes TITAN (5-031 à 5-037, 110-150 mm) constituent d'autres sous-catégories.

Des outils spécialisés sont disponibles pour les transistors et CI: pincettes d'extraction de transistors (5-006, mâchoires en cuillère, isolées) et pincettes de placement avec prise ronde 5 mm (5-007) ou angulation 90° (5-008). Les pincettes à CI (2-601, 125 mm) et les pincettes en plastique à pointe dentelée (05-0030, 130 mm) complètent la gamme.

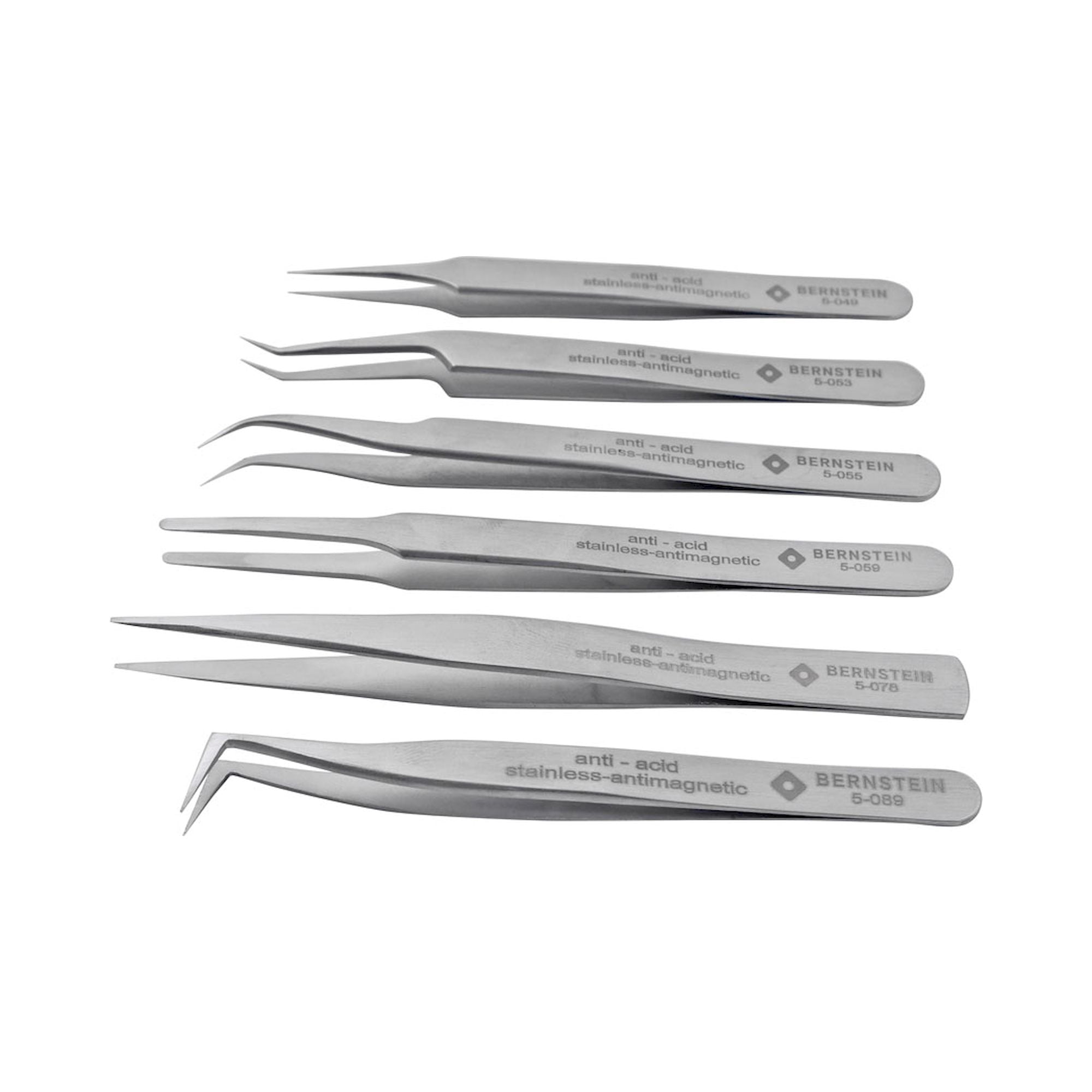

⚙ Pincettes SMD inox - formes 2-7abb, 110-120 mm, standard et ULTRA FINE (suffixe UF) à pointe plus fine

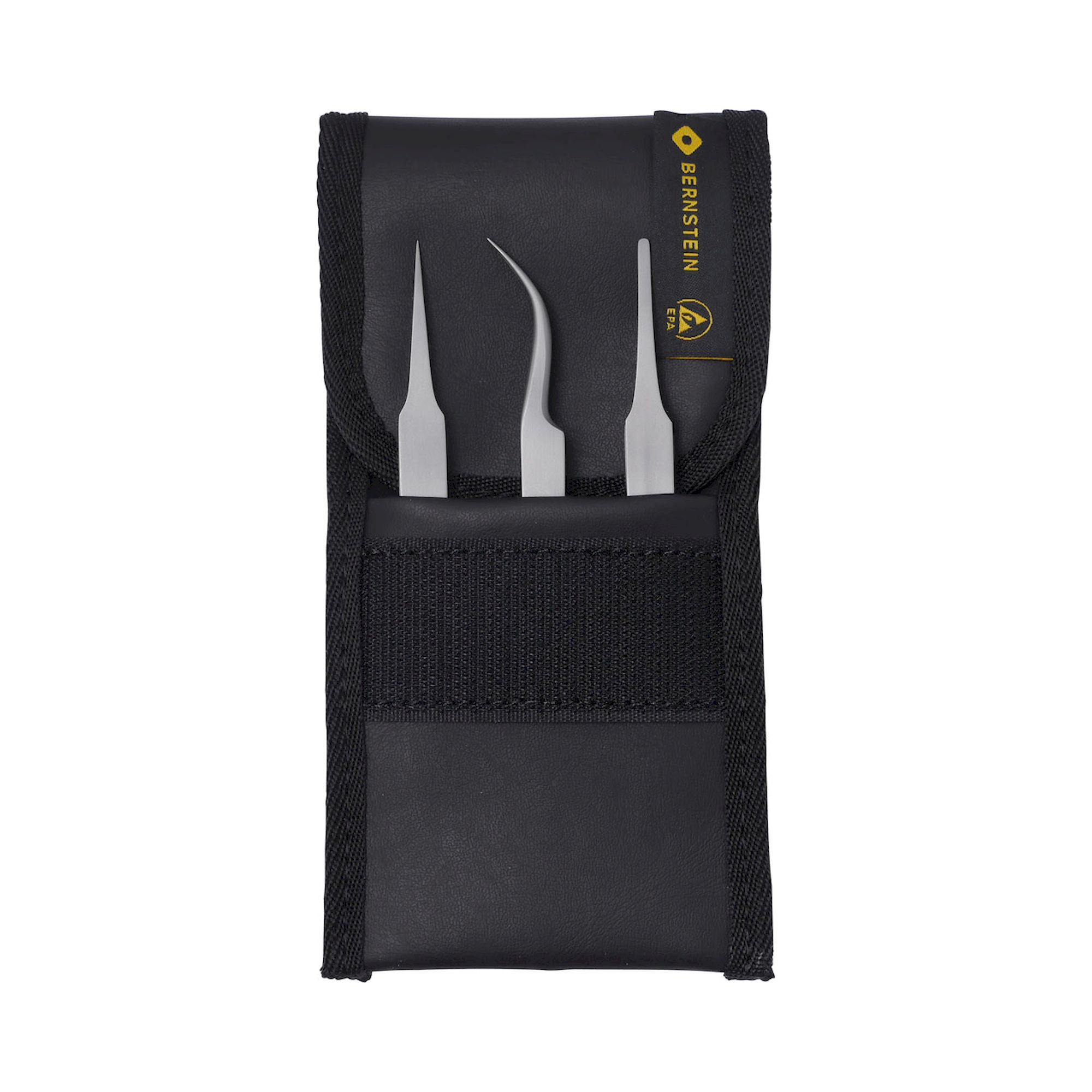

⚙ Pincettes TITAN - forme 3 (120 mm, 5-035), forme 5 (110 mm, 5-031), anatomique 145/150 mm (5-036, 5-037 avec broche guide)

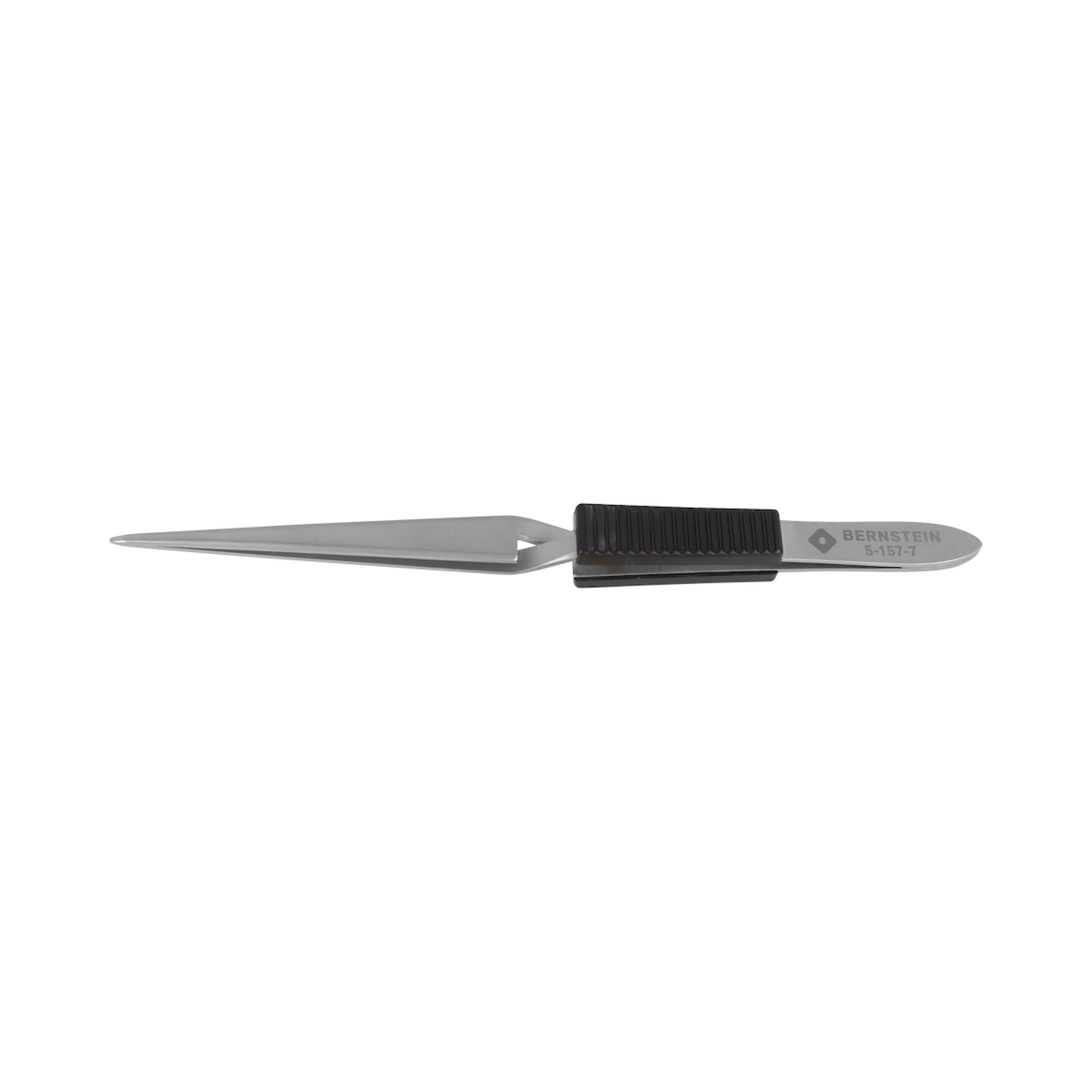

⚙ Pincettes auto-bloquantes à verrouillage croisé - forme 53 (5-057) et 53c (5-058), 120 mm inox, maintien sans les mains

⚙ Pincettes de placement CI - 5-006 (transistor, mâchoires en cuillère), 5-007 (prise ronde 5 mm), 5-008 (angulée 90°)

✓ Formes angulées - 5-052: 30°, 5-055: 40°, versions ULTRA FINE 5-052-UF et 5-055-UF

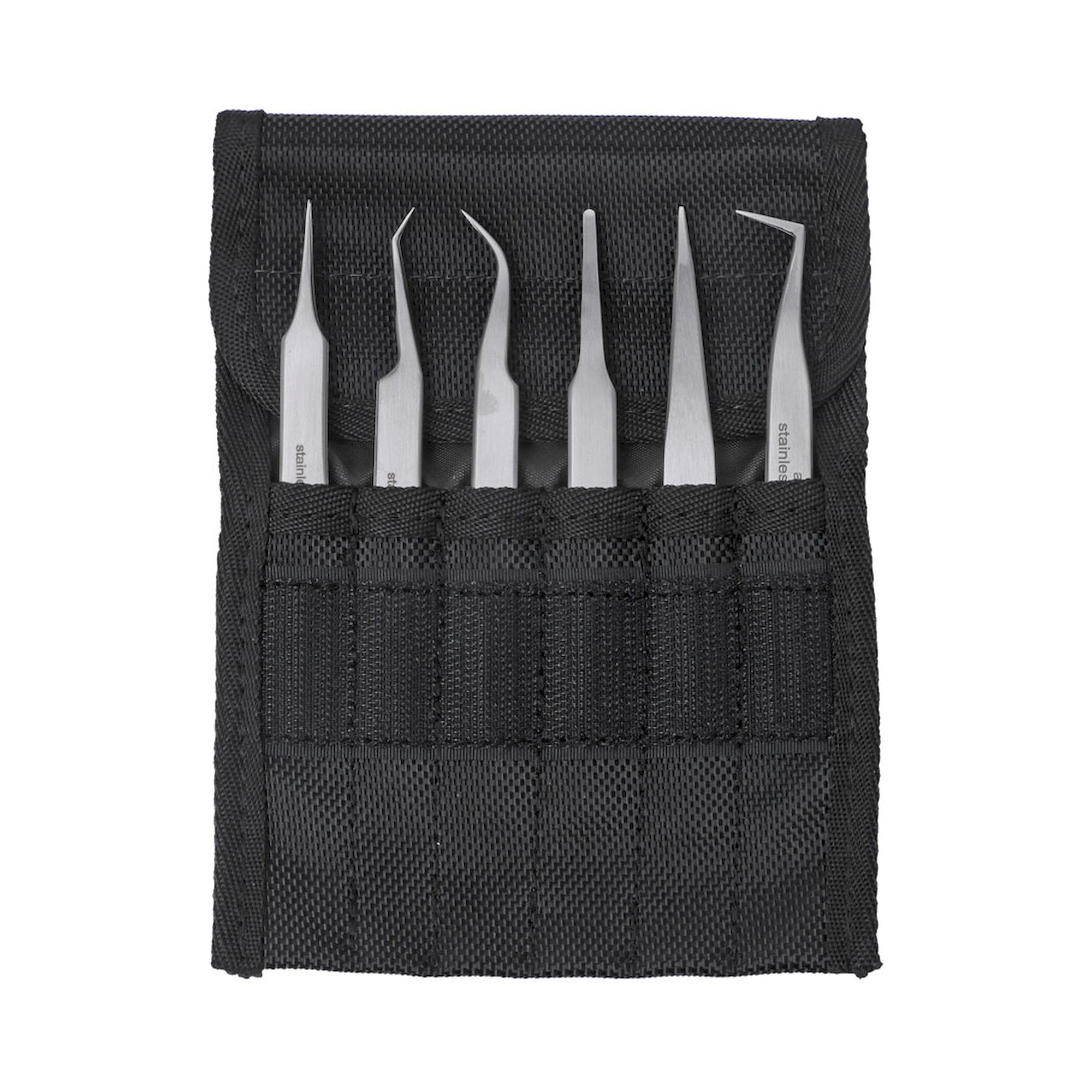

📦 Jeux - jeu de pincettes SMD 6 pièces (5-050) en étui dissipatif, jeu ULTRA FINE 6 pièces (5-070-UF)

Forme	Réf.	Longueur	Utilisation
Forme 2 (droite, étroite)	5-051, 5-051-UF	120 mm	SMD général
Forme 2a (droite, très pointue)	5-059	120 mm	Composants SMD très fins
Forme 4 (courbée)	5-049, 5-049-UF	110 mm	Préhension latérale SMD
Forme 5 (angulée)	5-048, 5-031 (TITAN)	110 mm	SMD / transistor
Forme 7a (40°)	5-055, 5-055-UF	120 mm	Placement angulé
Verrouillage croisé 53	5-057, 5-058	120 mm	Maintien sans les mains
Pincettes à CI	2-601	125 mm	Manipulation de CI

Domaines d'application typiques: Placement SMT et soudure manuelle de composants SMD, rework et réparation de cartes imprimées, manipulation de CI et de transistors en fabrication électronique, travaux de laboratoire en mécanique de précision et horlogerie, préparation anatomique et assemblage fin avec versions TITAN, et contrôle qualité sous loupe ou microscope.
