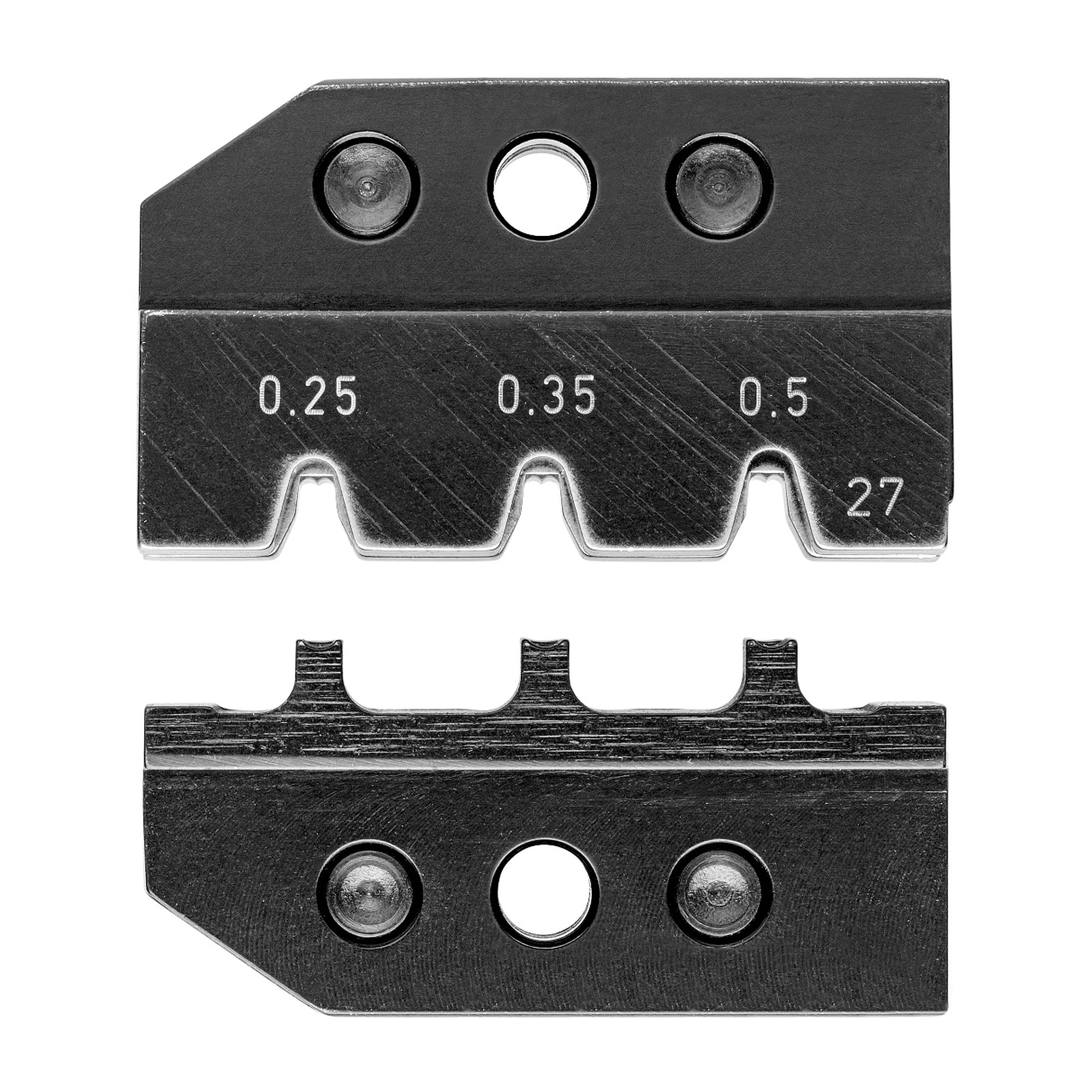

Matrice de sertissage pour connecteurs MQS sans joint monobrin, 0,25 à 0,5 mm² - Knipex 97 49 27

Les contacts MQS sont petits et la plage de section de 0,25 à 0,5 mm² laisse peu de marge au sertissage. La matrice 97 49 27 est conçue exactement pour cette forme de contact, le Micro Quadlok System de Tyco Electronics en version sans système d'étanchéité monobrin.

Avantages

• Profil adapté aux contacts MQS sans joint monobrin, ce qui donne un sertissage conforme sans reprise.
• Plage de travail de 0,25 à 0,5 mm², soit AWG 24 à 20, elle couvre les conducteurs de signal courants.
• Pièce interchangeable pour les pinces à sertir KNIPEX manuelles et électromécaniques de la série 97 43, un seul corps de pince couvre de nombreux types de contacts.
• Le positionneur 97 49 27 1 disponible en option facilite le guidage des contacts pendant le sertissage et rend le travail en série plus régulier.
• Avec 41 g et un encombrement de 50 x 12 mm, la matrice se stocke facilement et se change vite.

Données techniques

Domaines d'utilisation

Électricité automobile et réparation de faisceaux, liaisons calculateurs et capteurs, banc d'essai et confection de câbles partout où sont montés des connecteurs MQS sans joint monobrin. La version étanche avec joint demande une autre matrice.

Normes et conformité

Le fabricant n'indique pas de norme d'outillage pour ce produit. Selon le fabricant, la matrice ne contient pas de substances extrêmement préoccupantes au sens de REACH, la directive RoHS n'est pas applicable.
