HR 600 Hybrid Rework System 3200W - Ersa 0HR600/2

La version de base du HR 600 est la référence de la gamme. Porte-carte 390 x 300 mm (+x), cassette chauffante à hauteur de série, et pour le reste tout ce qui fait la machine. Elle traite ce qui arrive chaque jour en réparation, en retouche et en prototypage, de la carte Europe au calculateur de taille moyenne.

Comment le système travaille

• Chauffe hybride. L'émetteur inférieur porte toute la carte en température avec 2400 W répartis en trois zones de 800 W sur 380 x 250 mm, l'émetteur supérieur agit sur 60 x 60 mm avec 800 W en deux zones de 400 W.
• Précision de placement jusqu'à 25 µm. La caméra de placement en haut et la caméra de composant en bas travaillent en 1,3 MP, USB 2.0 et éclairage LED, le composant étant aligné sur les plages image par image.
• Composants de 1 x 1 mm à 50 x 50 mm, de la puce au grand BGA.
• Conduite thermique par capteur infrarouge sans contact intégré, deux entrées pour thermocouples de type K et le capteur Accu-TC fourni, placé directement sur la carte.

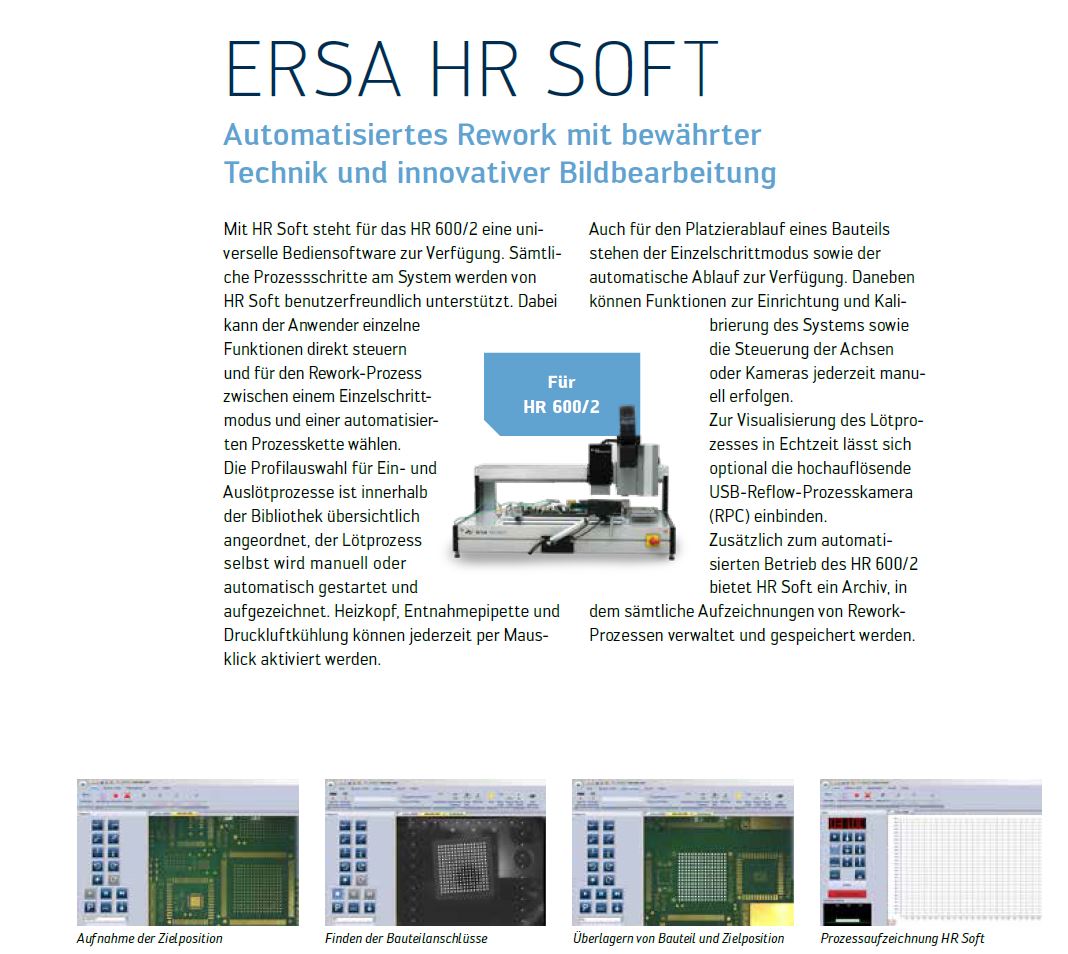

• Création, exécution et traçabilité des profils dans Ersa HRSoft, liaison par USB 2.0.

Données techniques

Contenu de la livraison

Rail de soutien central à deux pions, capteur Accu-TC, déflecteurs d'air 40 x 40, 30 x 30 et 20 x 20 mm, support de thermocouple pour HR 600, ventouse silicone 5 mm ainsi que buses de placement 10 mm et 4 mm à fixation magnétique.

Applications

Dépose et repose de BGA, QFN et composants CMS fins en développement, réparation et petite série. Si la carte est plus longue ou fortement peuplée en dessous, les versions à porte-carte XL ou à cassette abaissée prennent le relais.
