Pannes de dessoudage pour SX

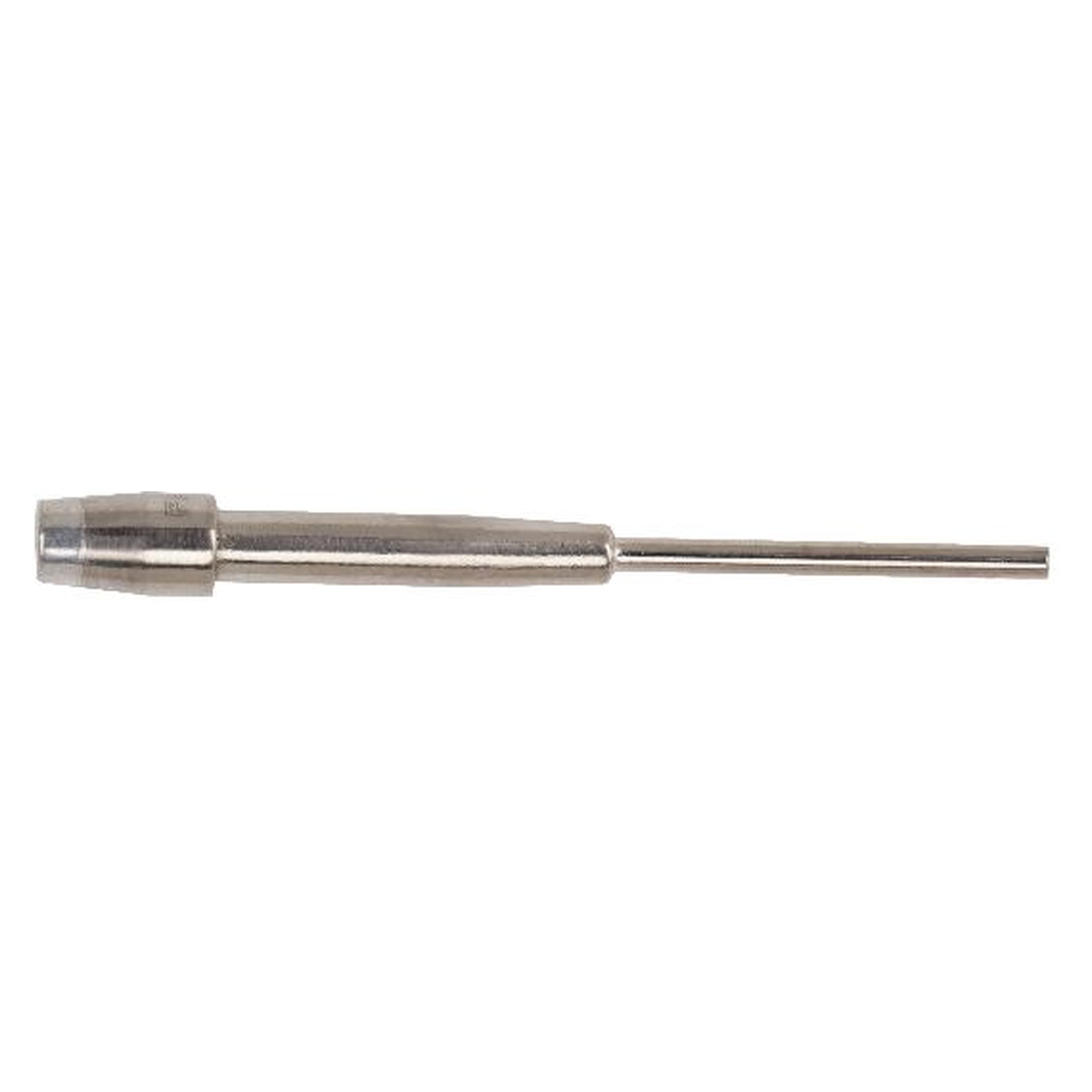

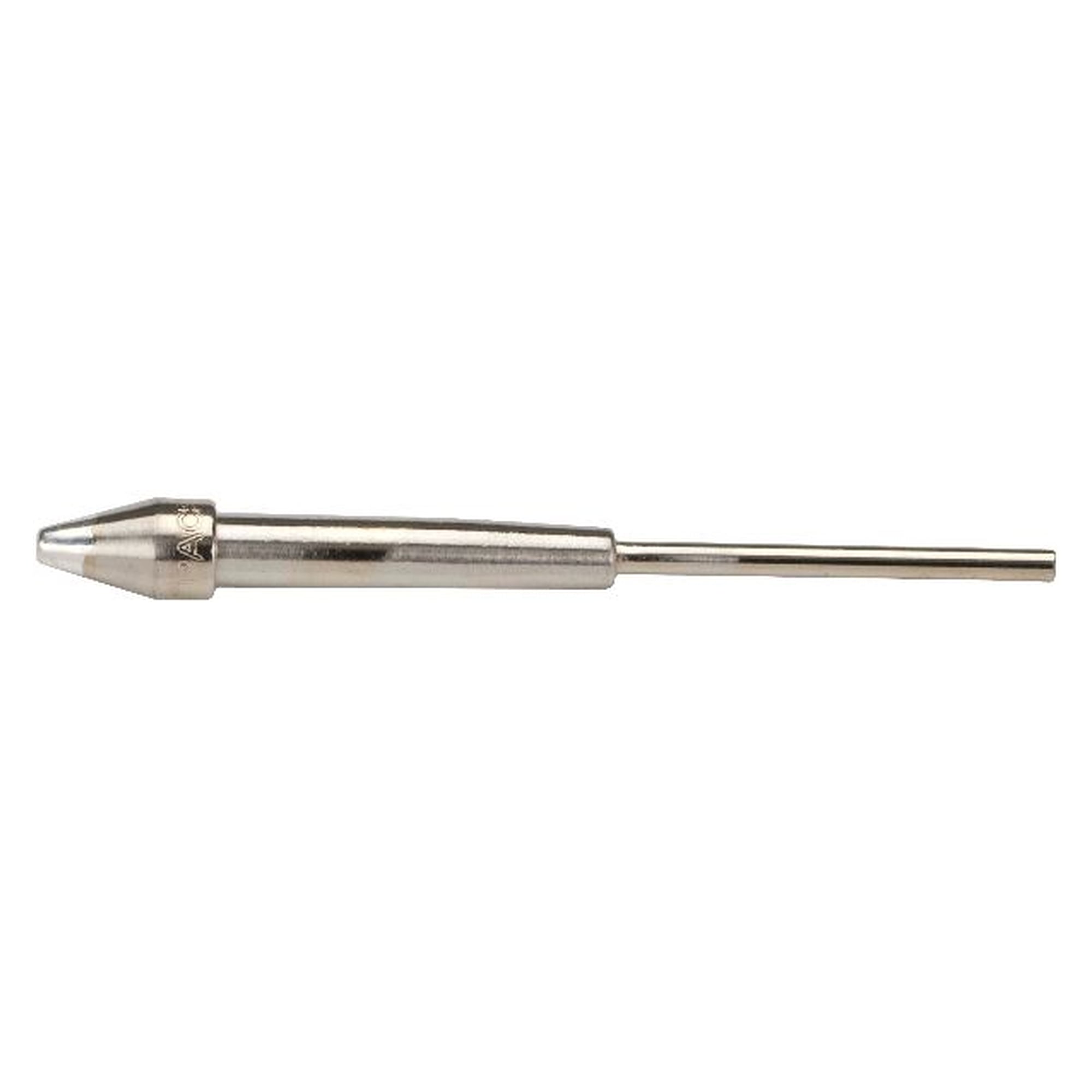

Cette catégorie regroupe les pannes de dessoudage pour les Sodr-X-Tractor PACE SX-90 et SX-100 ainsi que les pannes Endura pour SX-70 et SX-80. La panne tubulaire entoure la broche, fait fondre la soudure dans le trou métallisé et le vide de l'outil l'aspire. Les géométries disponibles sont ThermoDrive, ThermoMax, Precision et Flo-D-Sodr, avec des diamètres intérieurs de 0,5 à 4 mm. Les pannes pour retirer des composants CMS figurent dans la catégorie voisine MiniTweez, ThermoPik et Blade.
- Critères de choix
- Applications
- Questions fréquentes
- Pannes de dessoudage CMS
- Toutes les pannes de soudage et dessoudage
Accès rapide aux pannes traversantes
Ce raccourci filtre directement dans cette catégorie.
- 38 articles
- 1 fabricant
- Prix nets hors TVA
Guide d'achat
Bien choisir : Pannes de dessoudage pour SX
Les critères de choix : caractéristiques, comparatif et applications typiques.
Critères de choix
| Critère | Options | Remarque |
|---|---|---|
| Outil | SX-90/SX-100, SX-70/SX-80 | Les pannes Endura sont prévues pour SX-70 et SX-80. |
| Diamètre intérieur | 0,5 à 4 mm | La panne doit passer sur la broche avec un peu de jeu pour que l'air et la soudure soient aspirés. |
| Diamètre extérieur | selon la géométrie | Un peu plus petit que la pastille, pour que la panne ne touche pas le substrat. |
| Géométrie | ThermoDrive, ThermoMax, Precision, Flo-D-Sodr, Flathead | ThermoDrive est la géométrie standard, Precision vise les petites pastilles. |
| Longueur | standard, Extended Reach, allongée | Les pannes longues atteignent les soudures entre des composants hauts. |
Applications

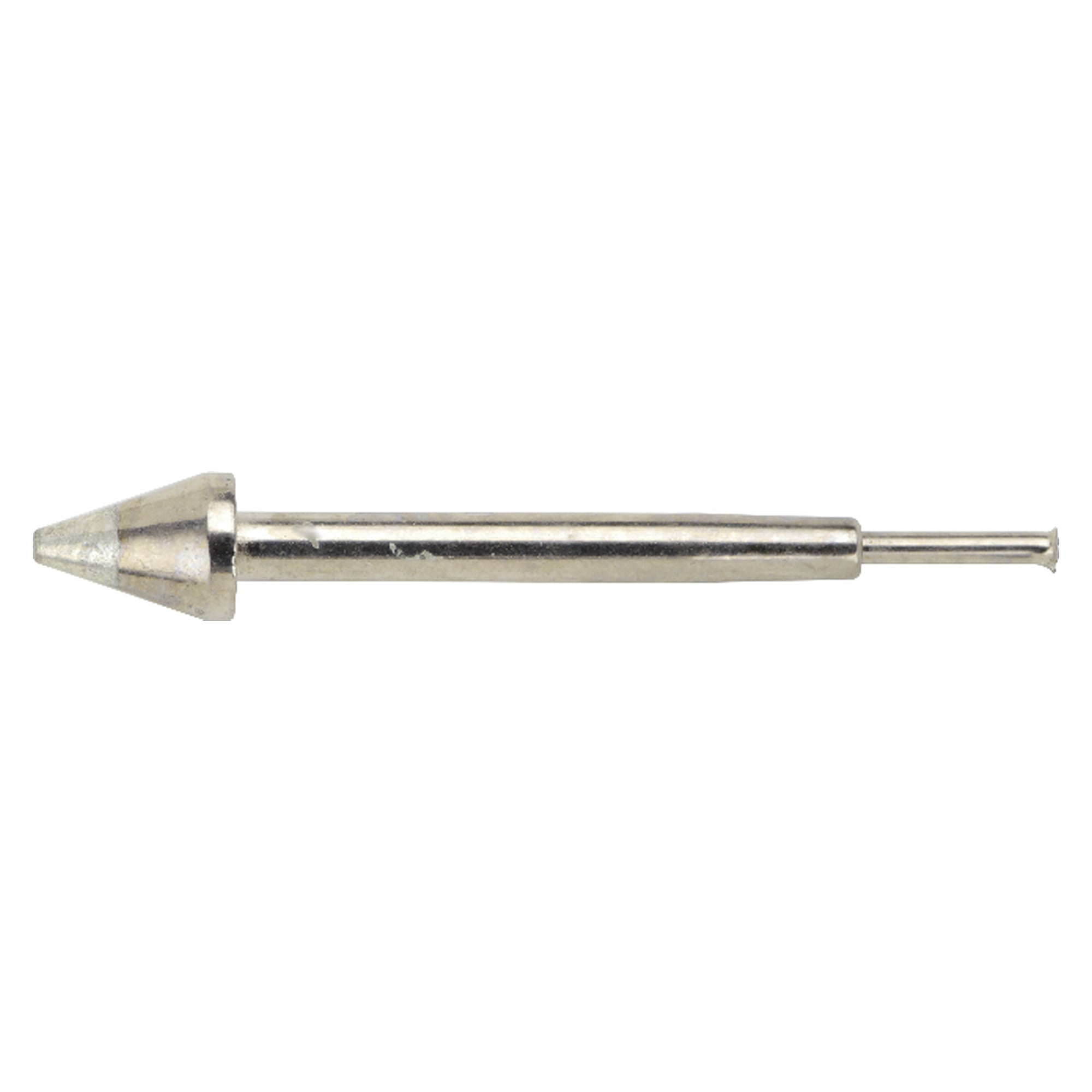

CI en boîtier DIP ThermoDrive et ThermoMax de 0,76 mm de diamètre intérieur passent sur les broches de CI courantes.

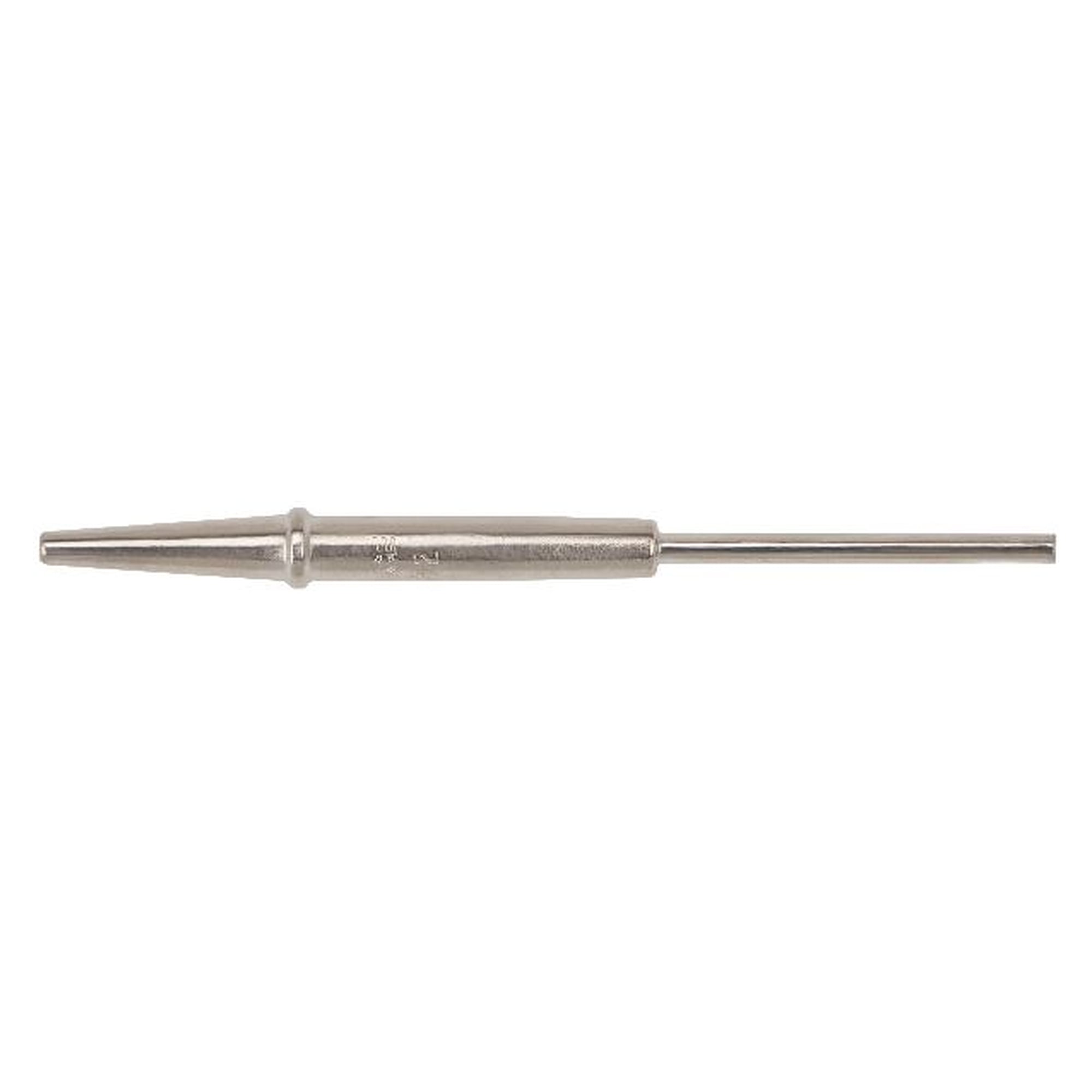

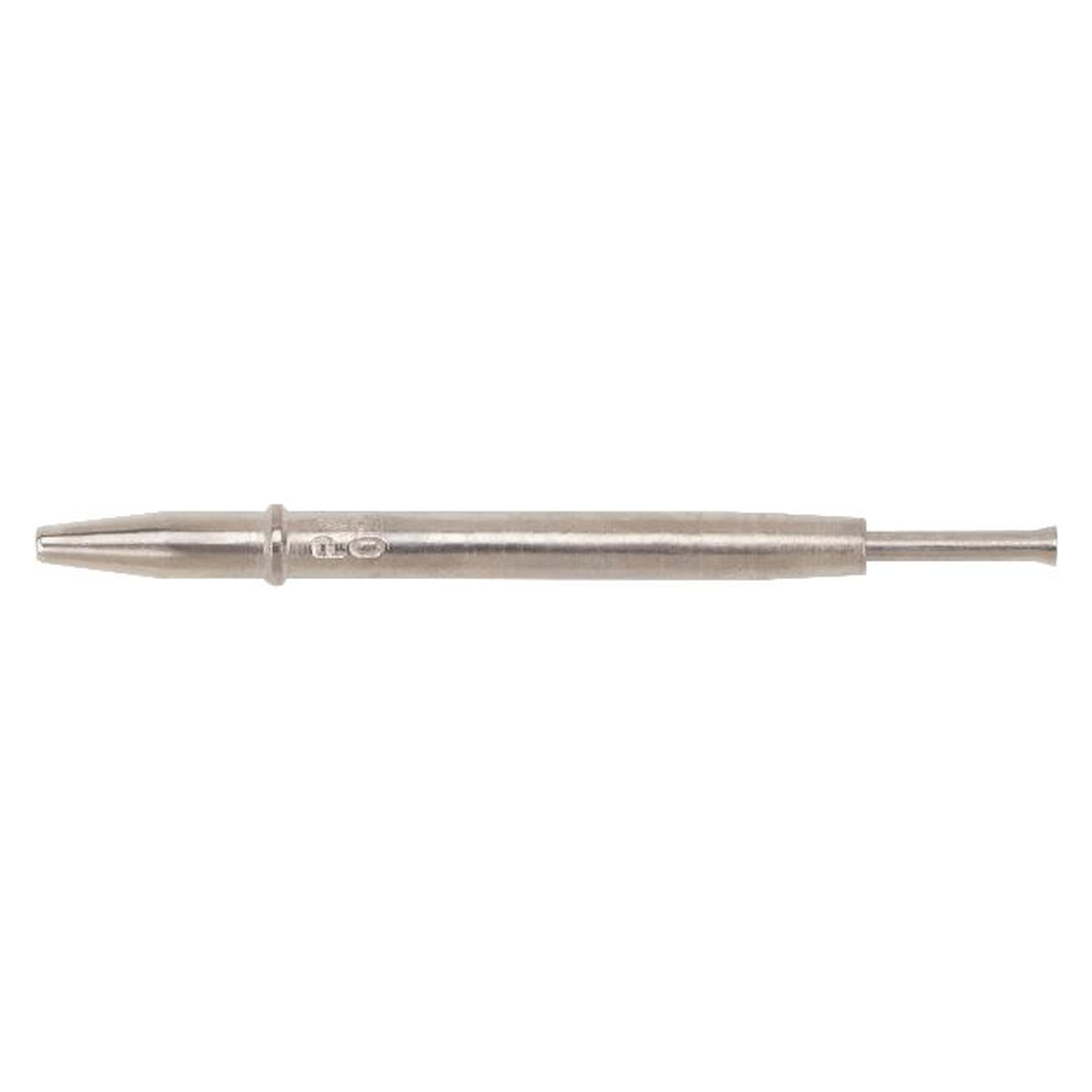

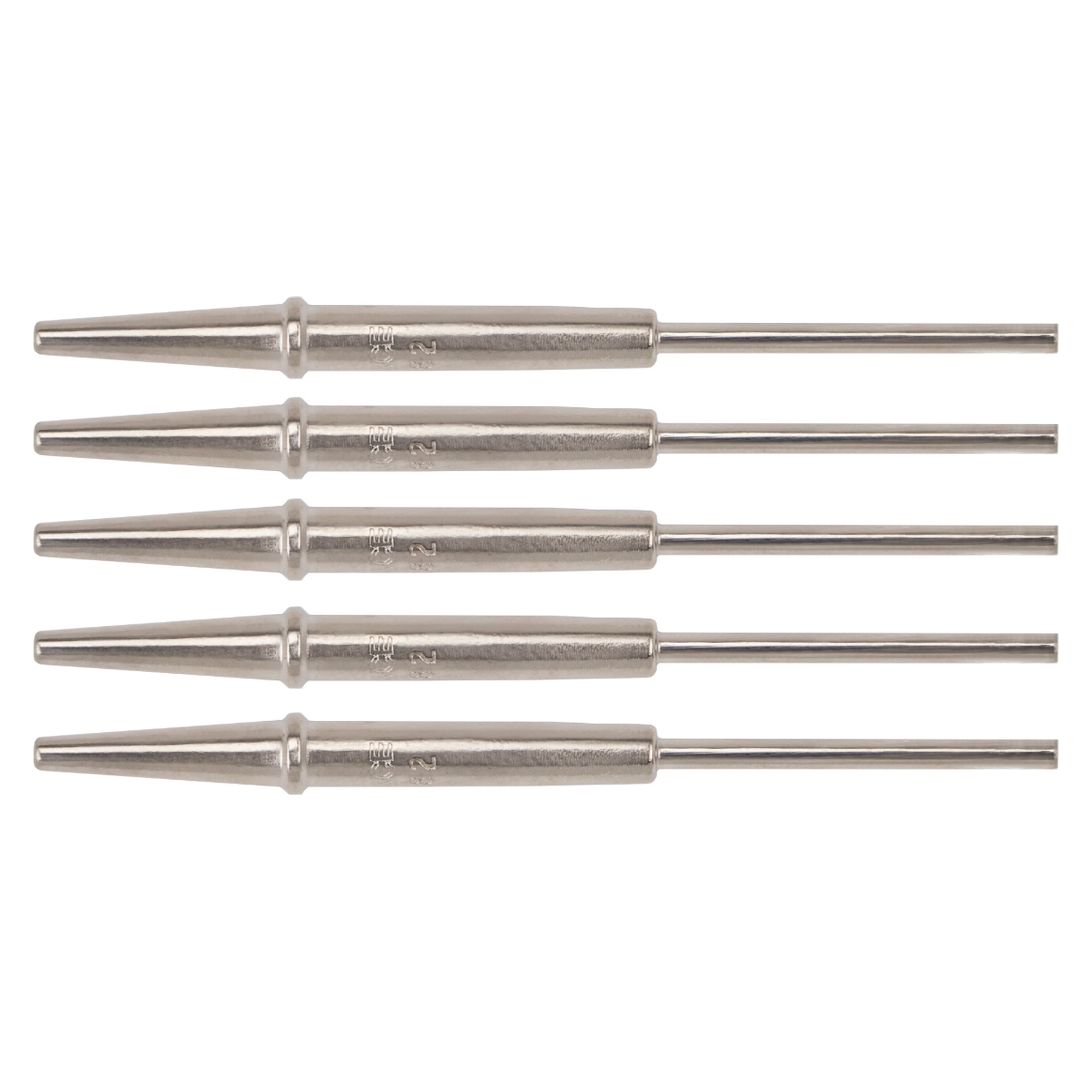

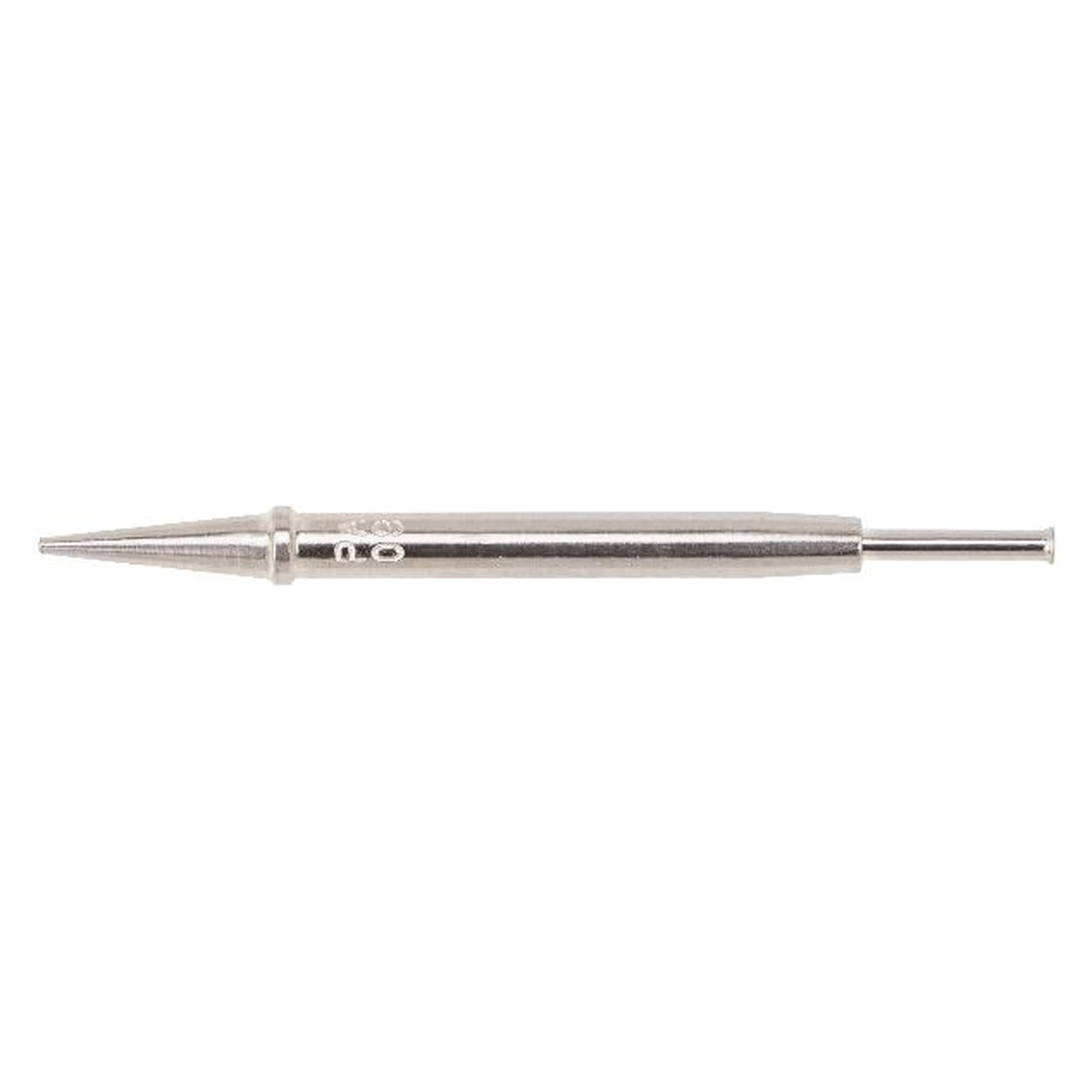

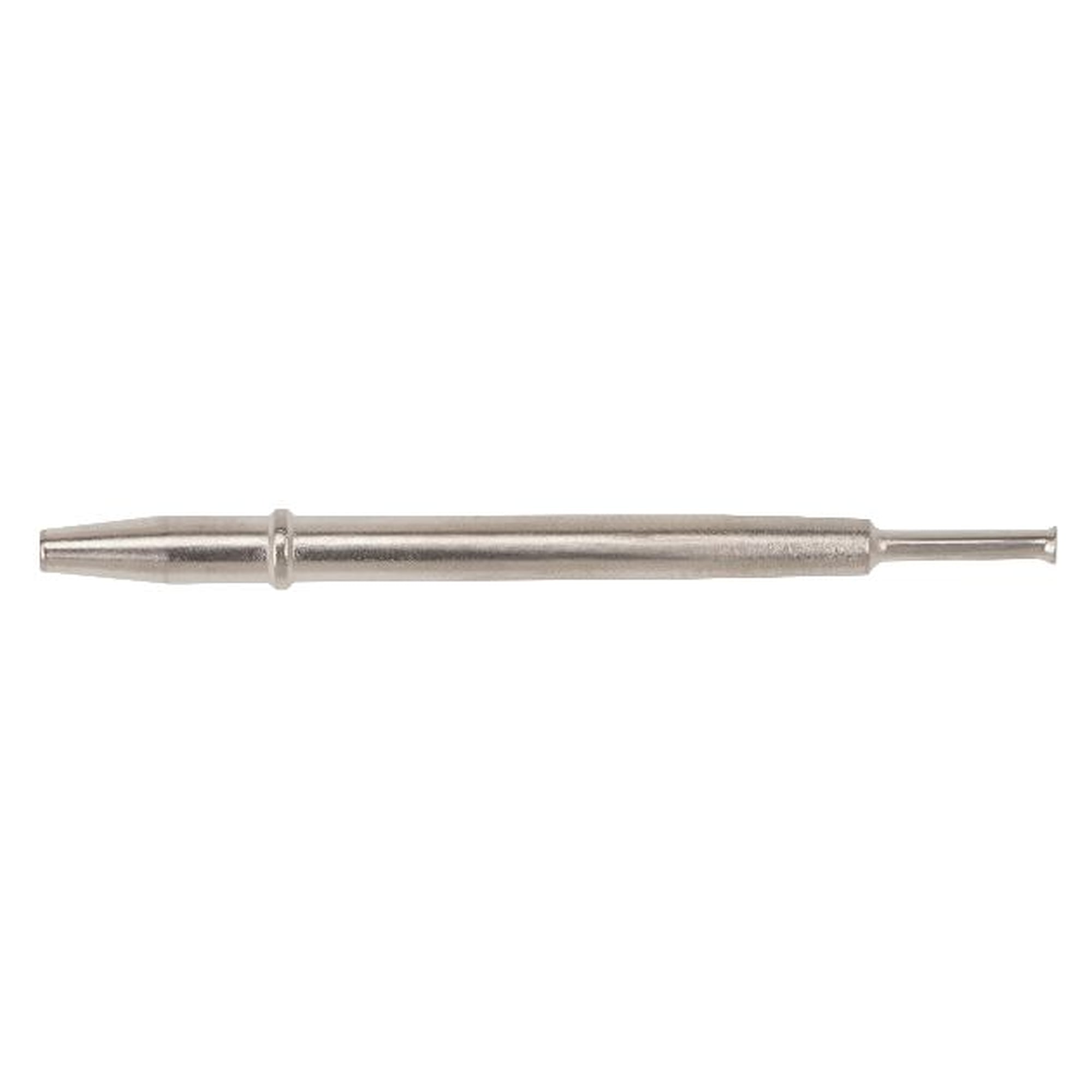

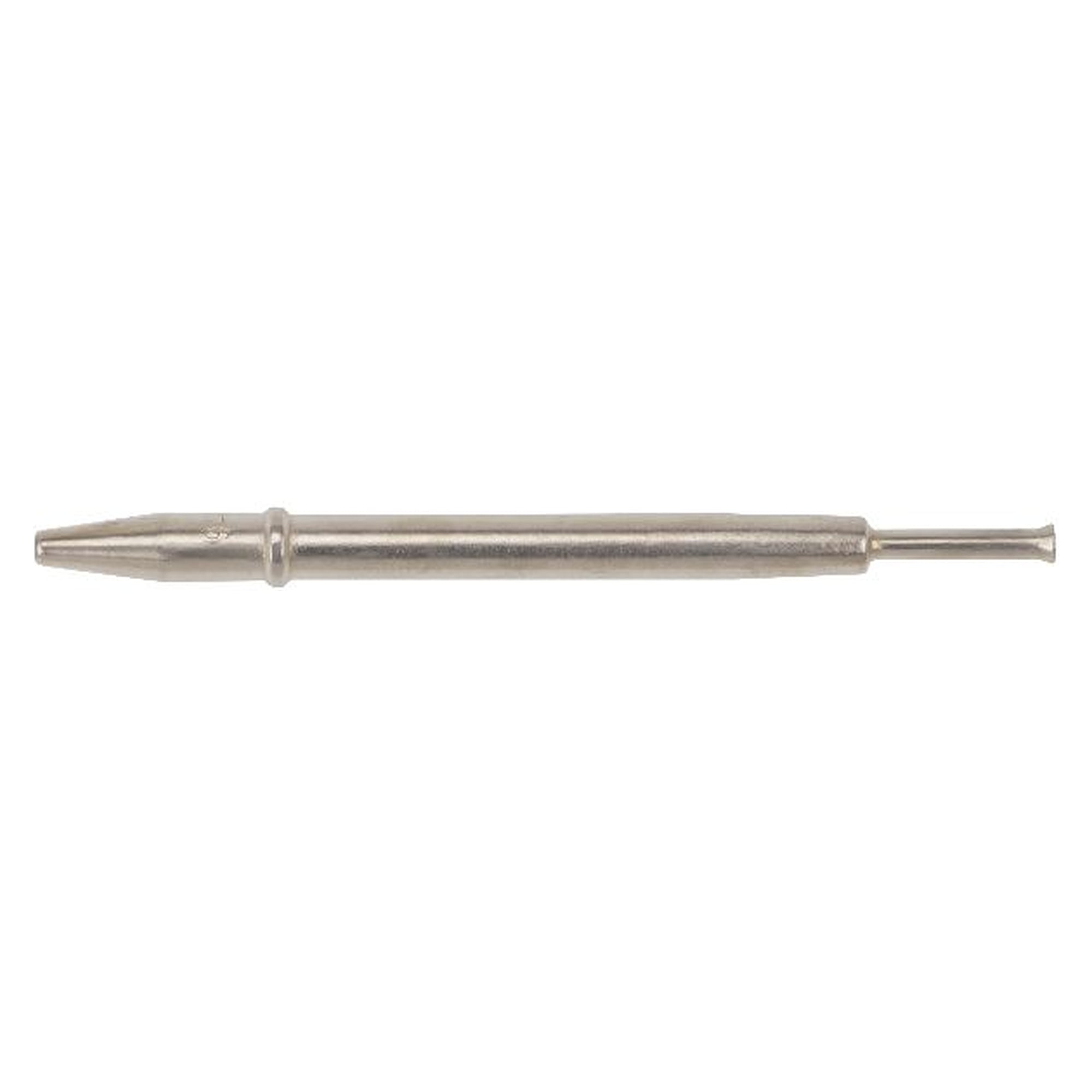

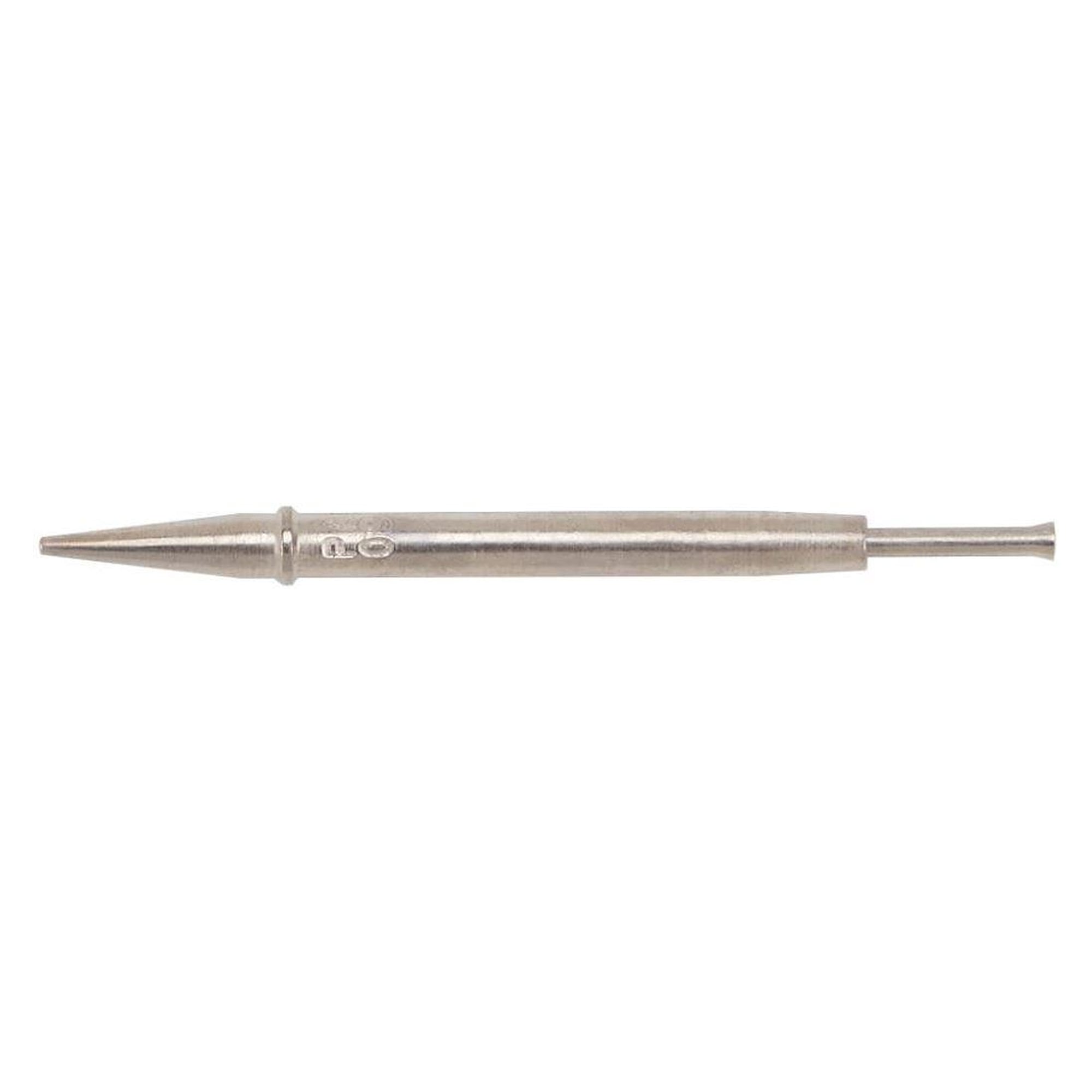

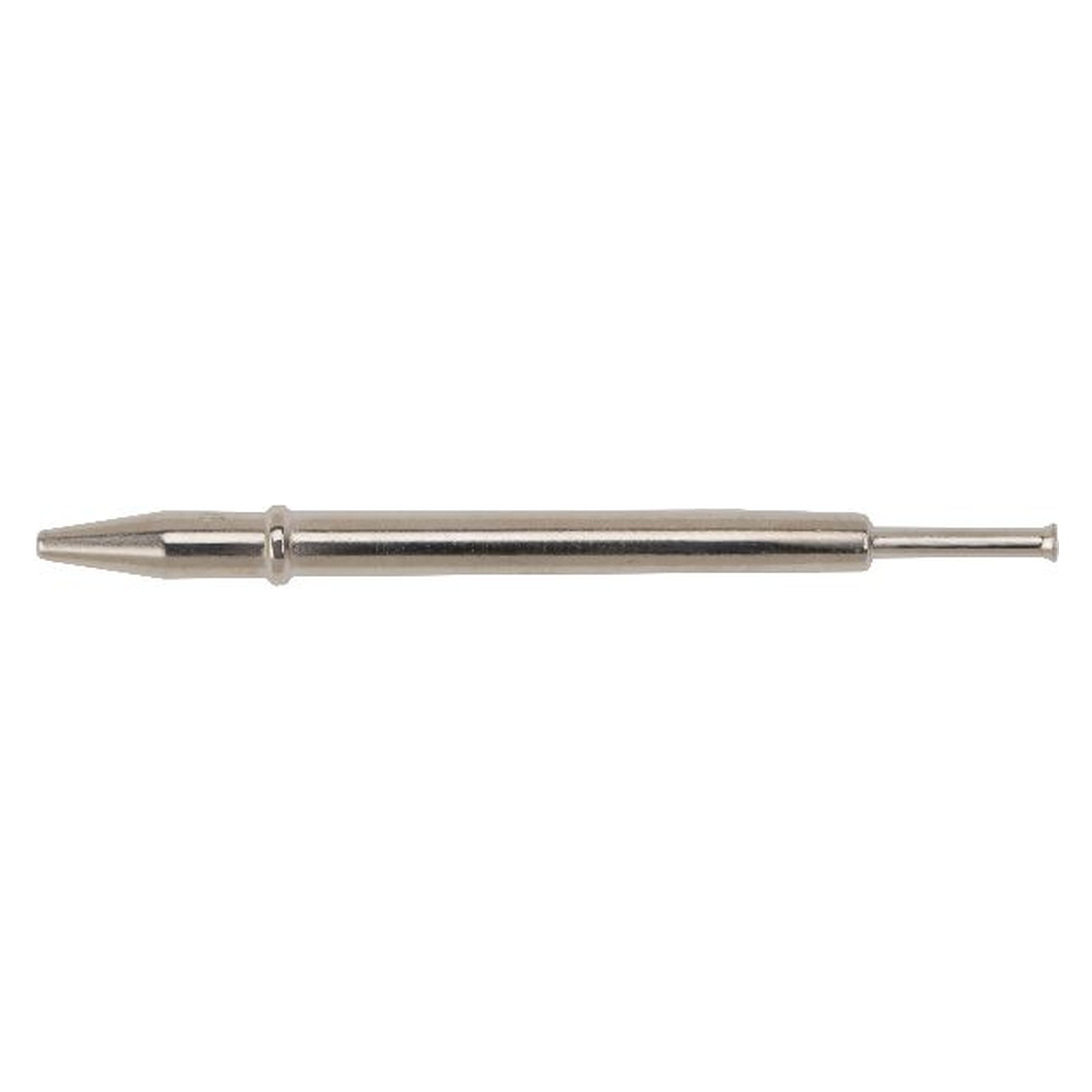

Petites pastilles Les pannes Precision dès 0,5 mm atteignent les fils fins de résistances, diodes et condensateurs.

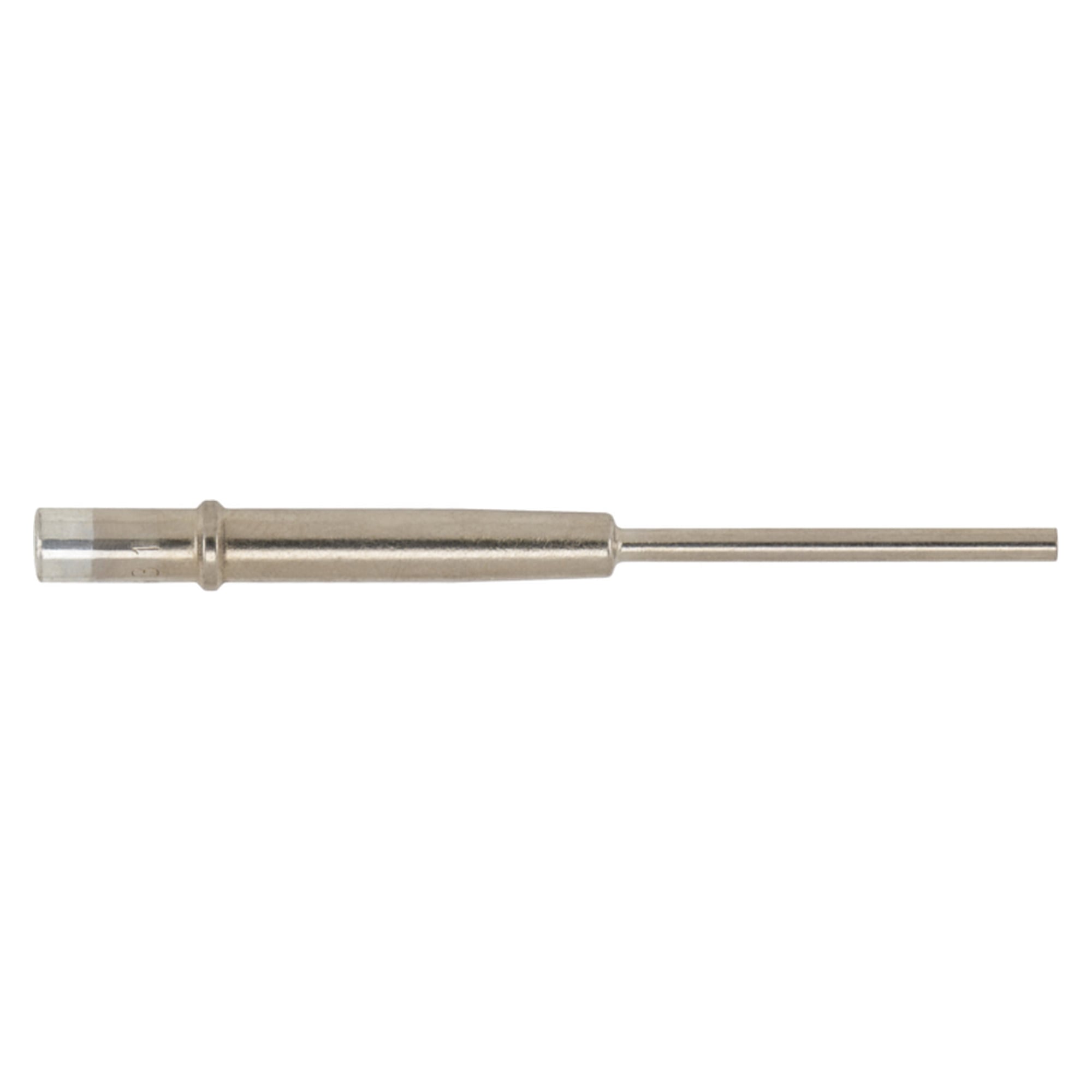

Composants de puissance Flo-D-Sodr de 1,52 mm intérieur et 4,78 mm extérieur est prévue pour les relais et boîtiers TO-220.
Languettes et cosses La panne Flathead possède une ouverture oblongue de 1,27 x 2,28 mm au lieu d'un perçage rond.
Grosses broches ThermoDrive de 4 mm de diamètre intérieur reçoit les tiges de connexion et les œillets.

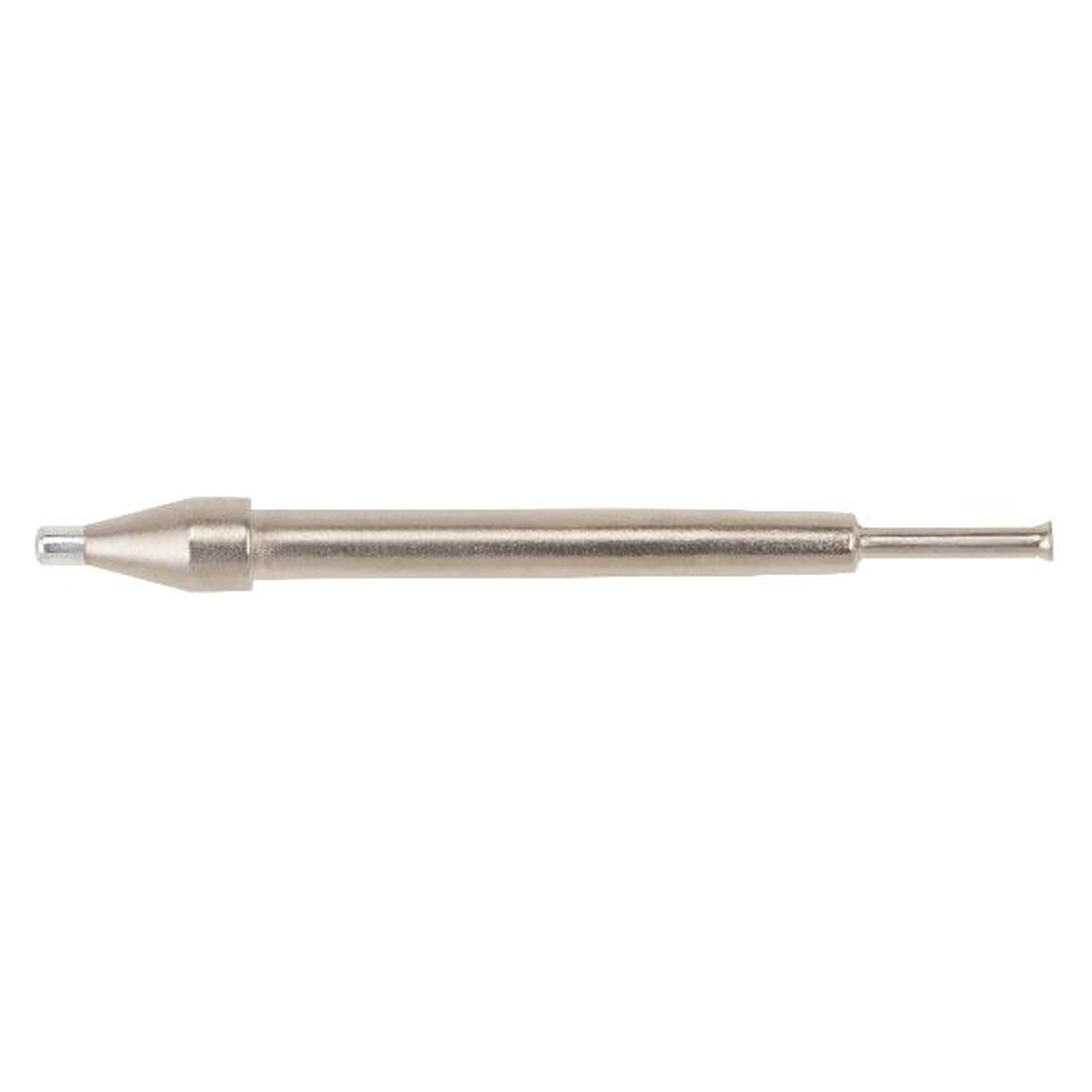

Implantation serrée Les pannes Extended Reach passent entre des condensateurs électrolytiques hauts.
Questions fréquentes
- Comment choisir le diamètre intérieur ?
- Le perçage doit être un peu plus grand que le fil pour que l'air et la soudure traversent la panne. Le diamètre extérieur doit être un peu plus petit que la pastille.
- Quelle différence entre ThermoDrive et ThermoMax ?

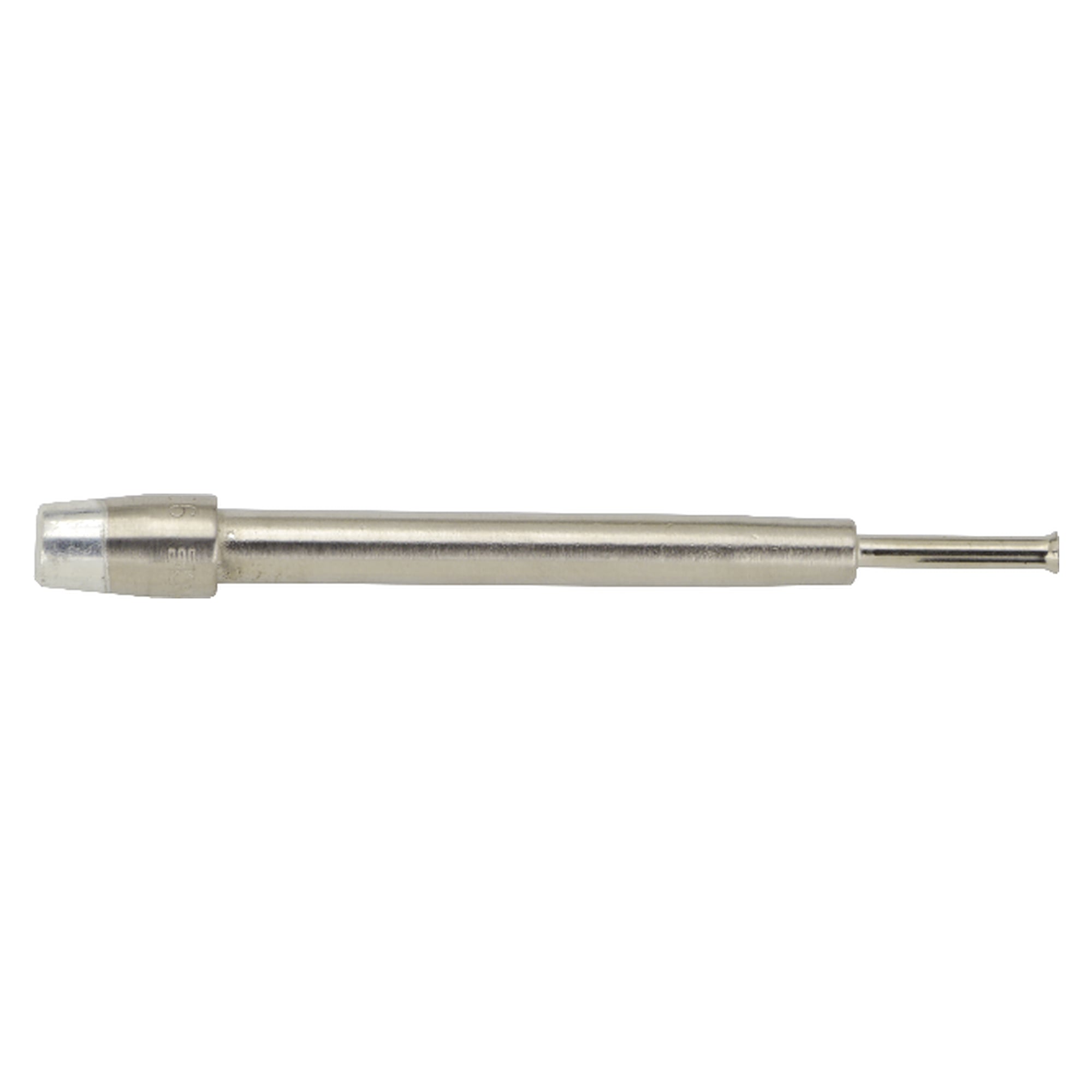

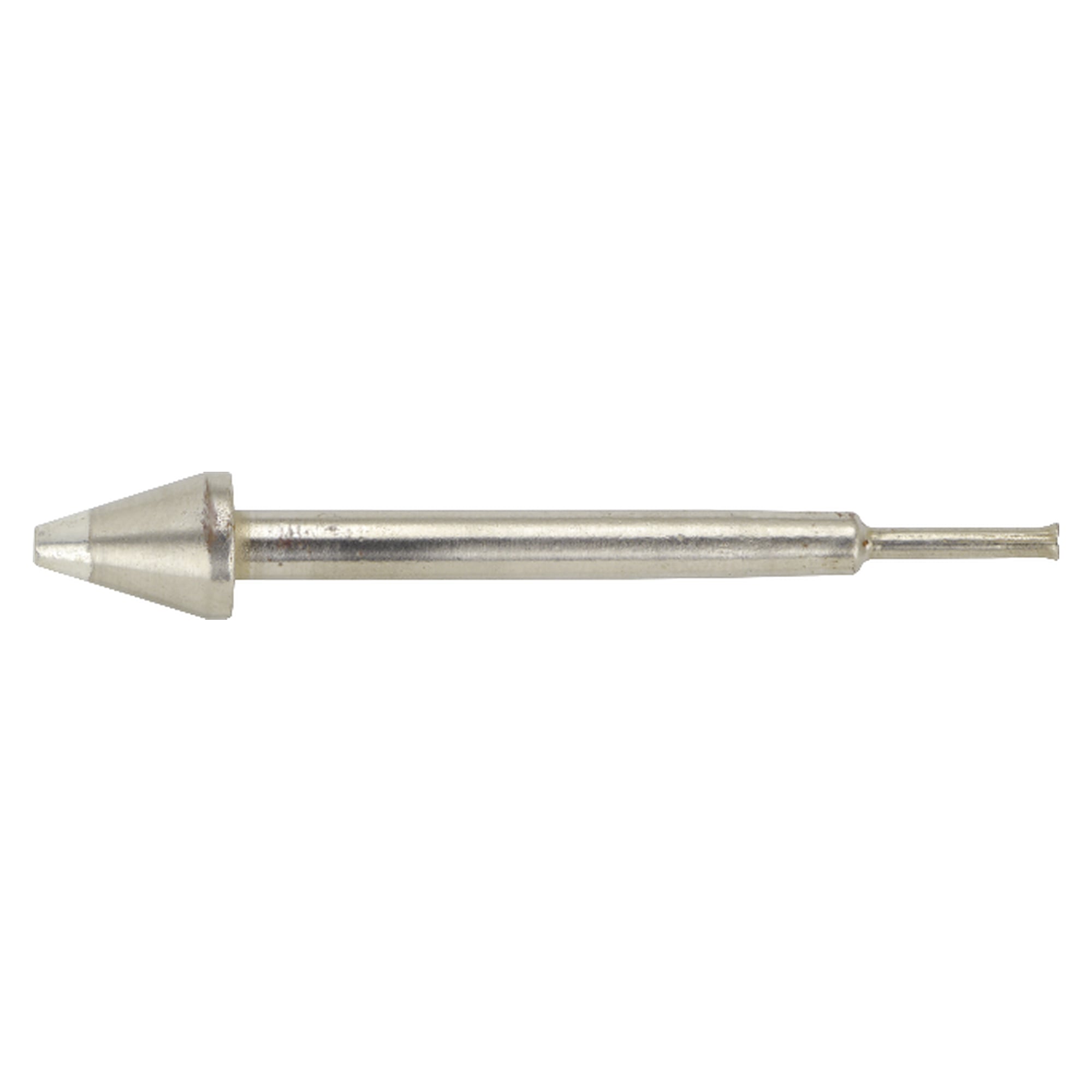

- ThermoDrive est l'équipement de base de la gamme SX-90/SX-100, avec une paroi épaisse. ThermoMax a un diamètre extérieur plus fin pour le même diamètre intérieur.
- Les pannes pour SX-90 et SX-100 conviennent-elles au SX-70 ?

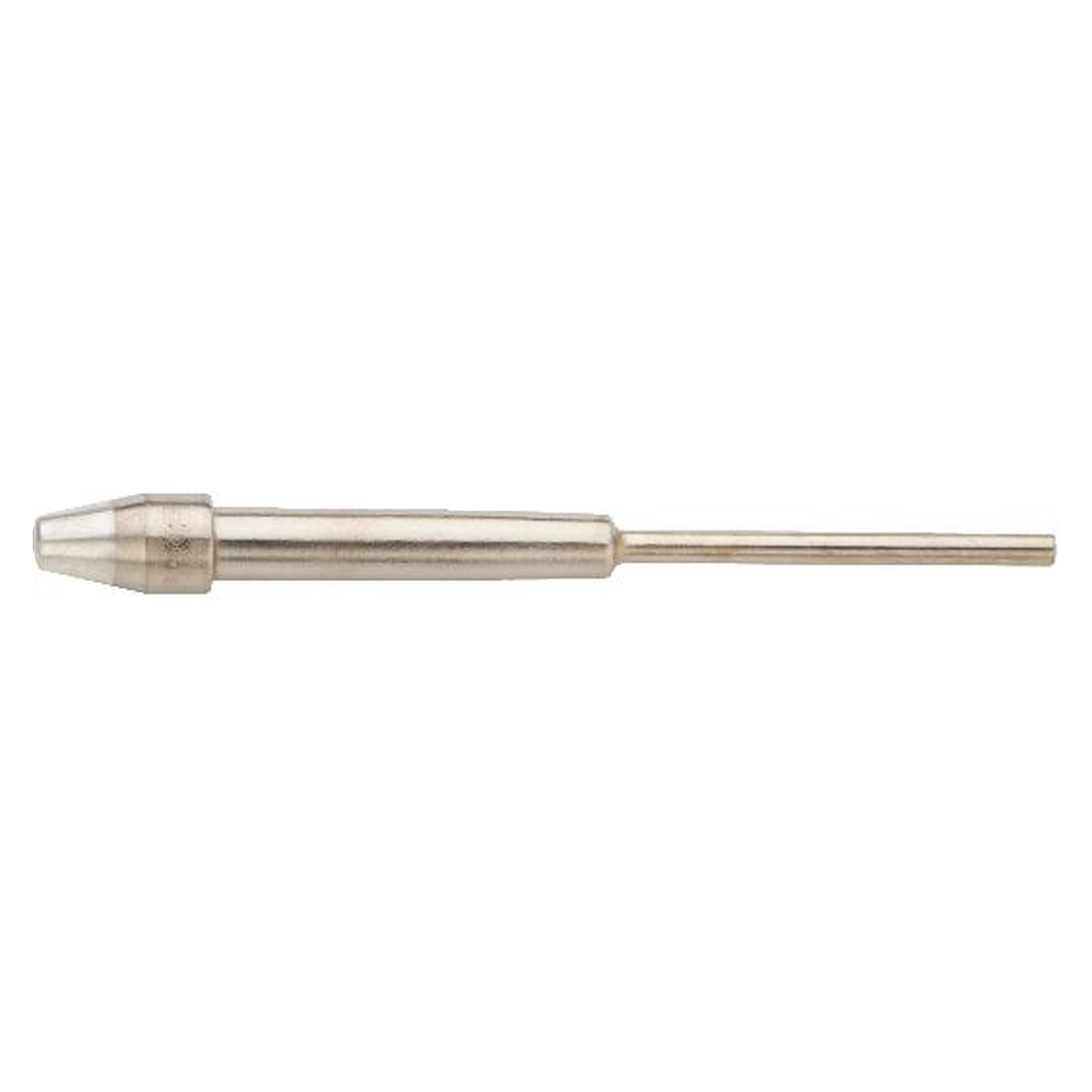

- Les pannes 1121-093x et 1121-094x sont prévues pour SX-90 et SX-100. Pour SX-70 et SX-80, cette catégorie propose les pannes Endura.

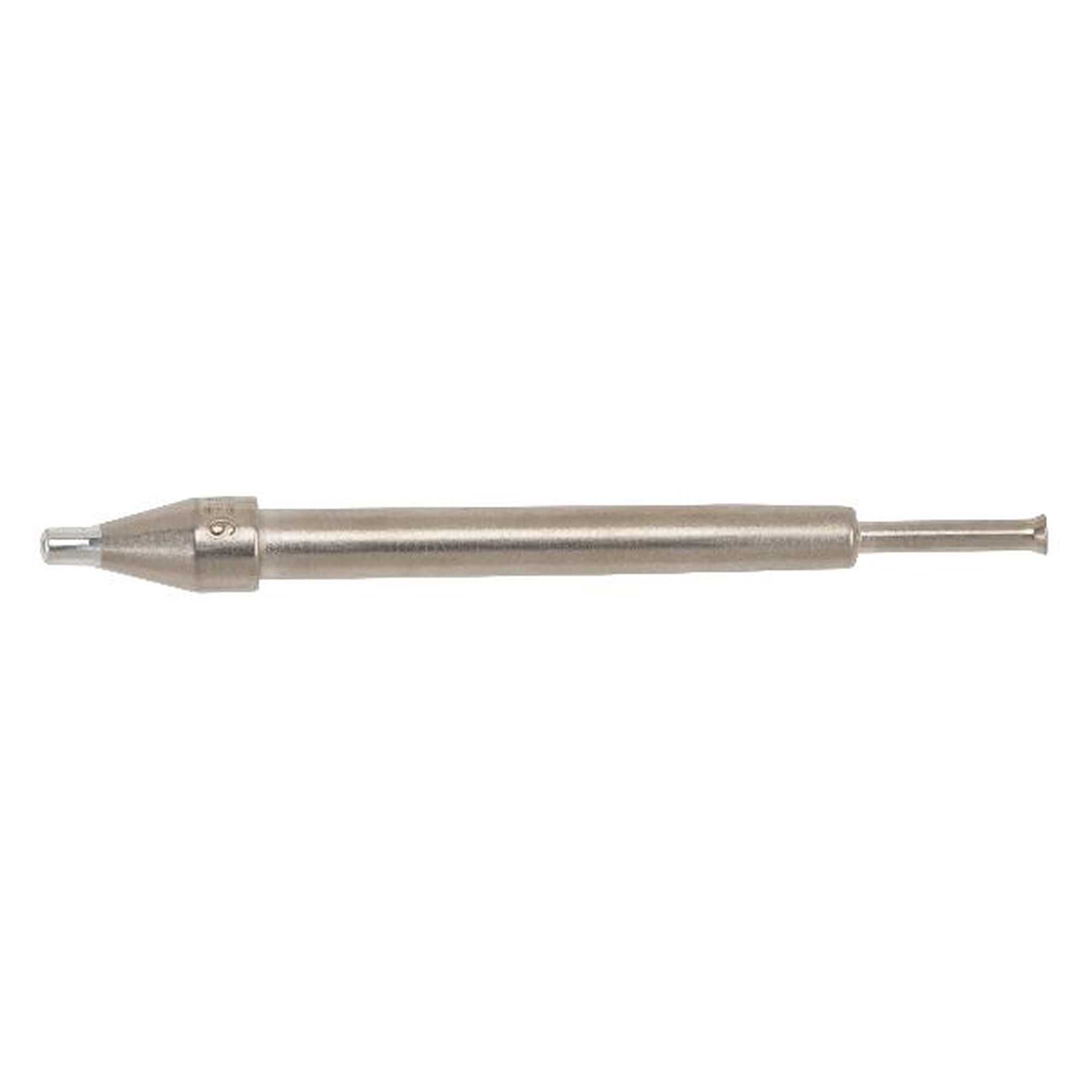

- Quand choisir Extended Reach ?
- Lorsque des composants hauts comme des condensateurs électrolytiques entourent la soudure. La panne allongée atteint la broche sans que l'outil ne les touche.
