Pannes à souder et à dessouder
Pannes pour TD-200
Cette catégorie regroupe les pannes de la série 1130 (Standard Blue Series) pour le fer PACE TD-200 sur stations AccuDrive comme la MBT360. Chaque panne est une cartouche Tip-Heater dont l'élément chauffant se trouve directement derrière la surface de travail. Le choix va de la panne conique spéciale de 0,20 mm aux ciseaux à 30°, 45° et 90°, jusqu'au ciseau extra-large de 5,15 mm, ainsi qu'aux pannes creuses MiniWave et Micro-Wave. Les pannes pour le TD-100 sur stations IntelliHeat figurent dans la catégorie voisine.
- Critères de choix
- Applications
- Questions fréquentes
- Pannes pour TD-100
- Toutes les pannes de soudage et dessoudage
Accès rapide à la bonne forme de panne
Ces raccourcis filtrent directement dans cette catégorie.

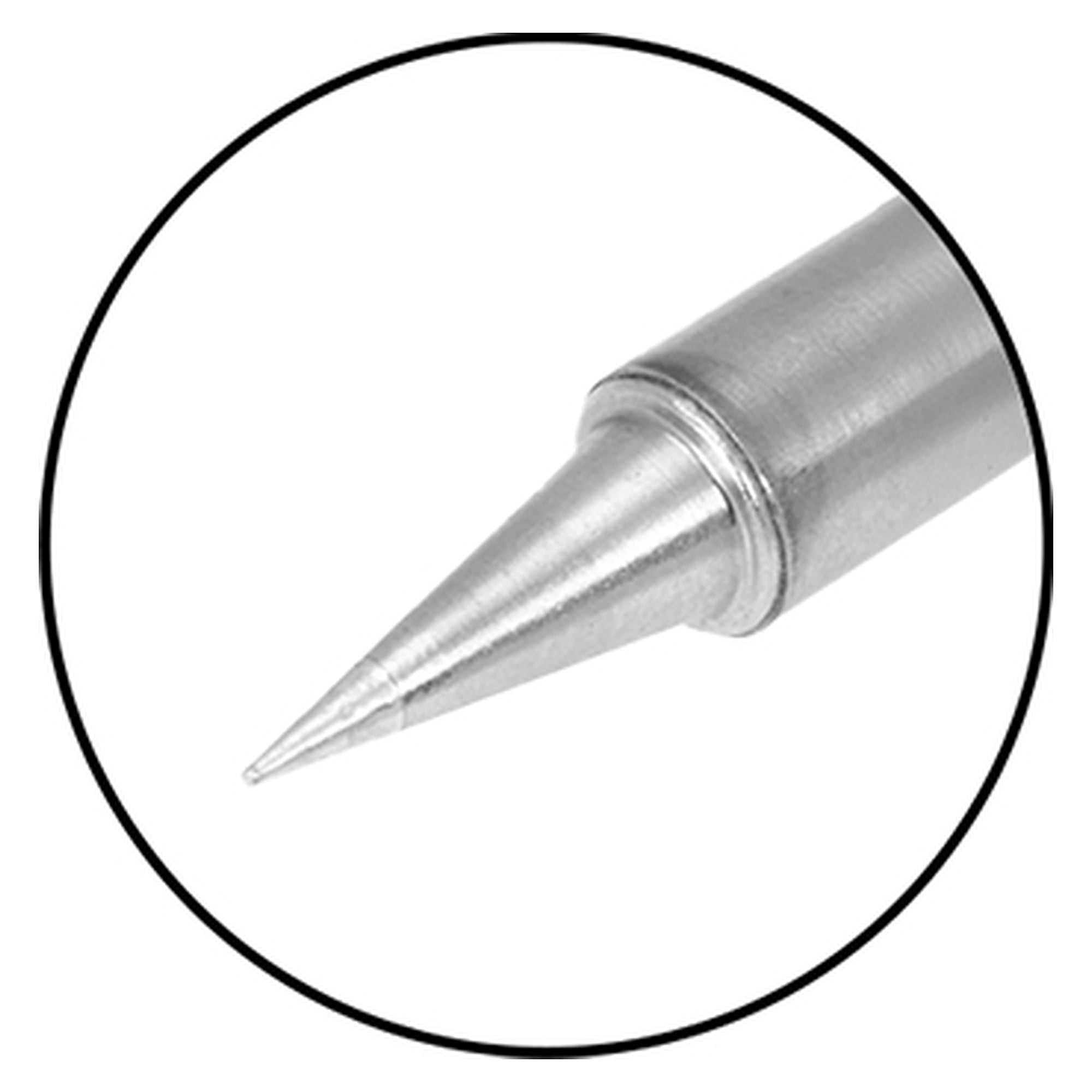

ConiquePour micro-soudures, pastilles isolées et points de soudure enfoncés.dès 0,20 mm

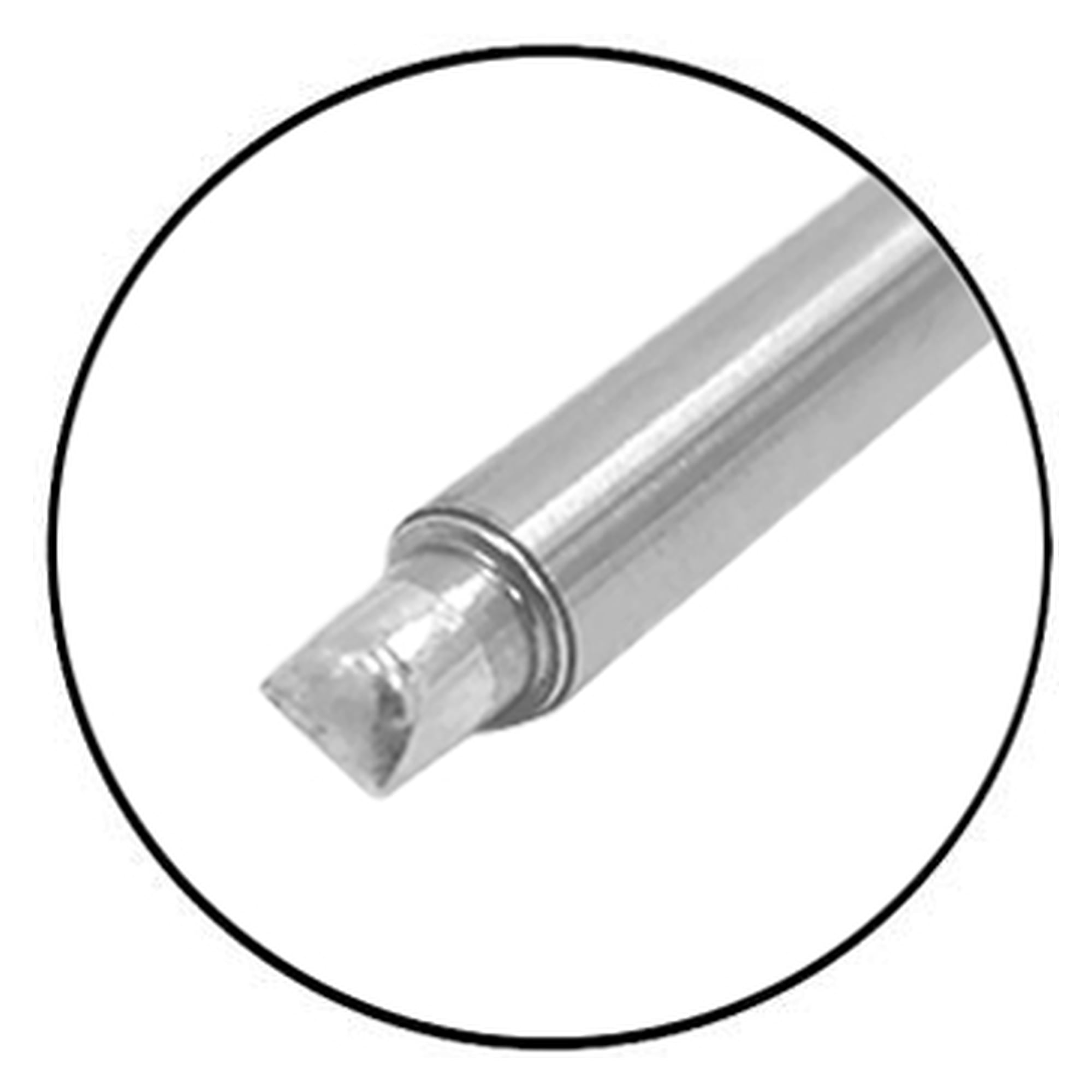

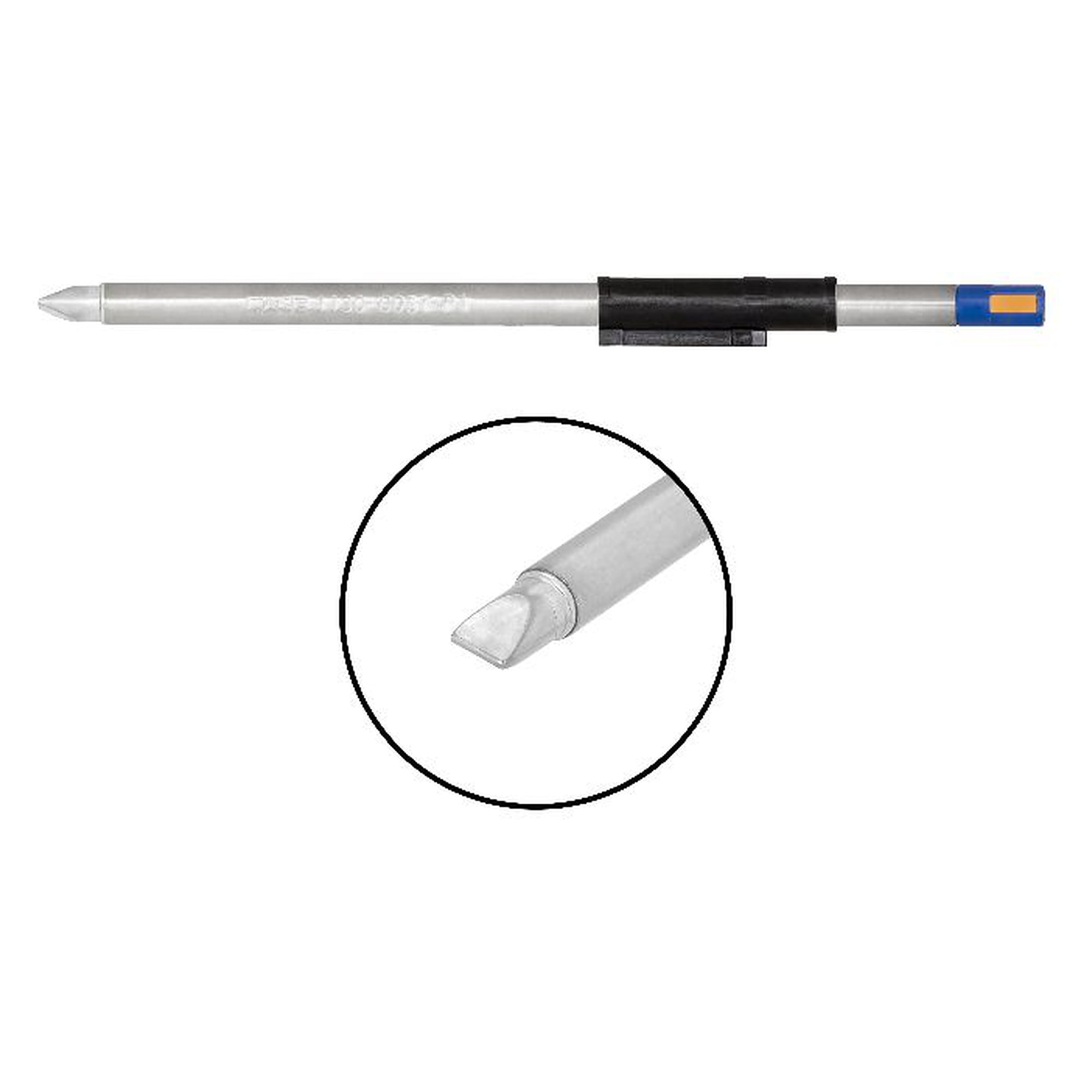

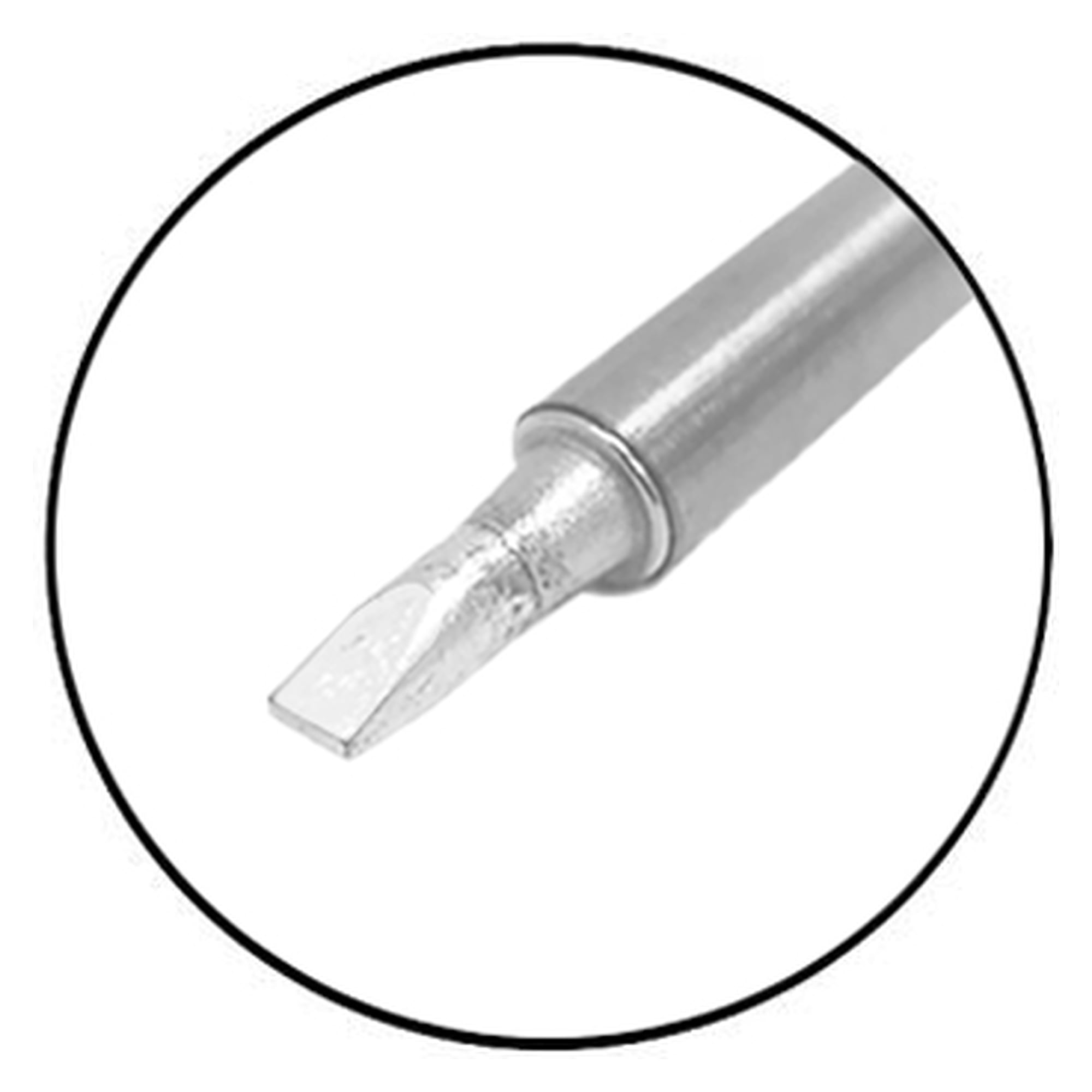

CiseauPour pastilles, bornes et soudures gourmandes en chaleur comme les plans de masse.jusqu'à 5,15 mm
CreuseMiniWave et Micro-Wave pour le soudage par traînée des rangées de broches.réserve de soudure

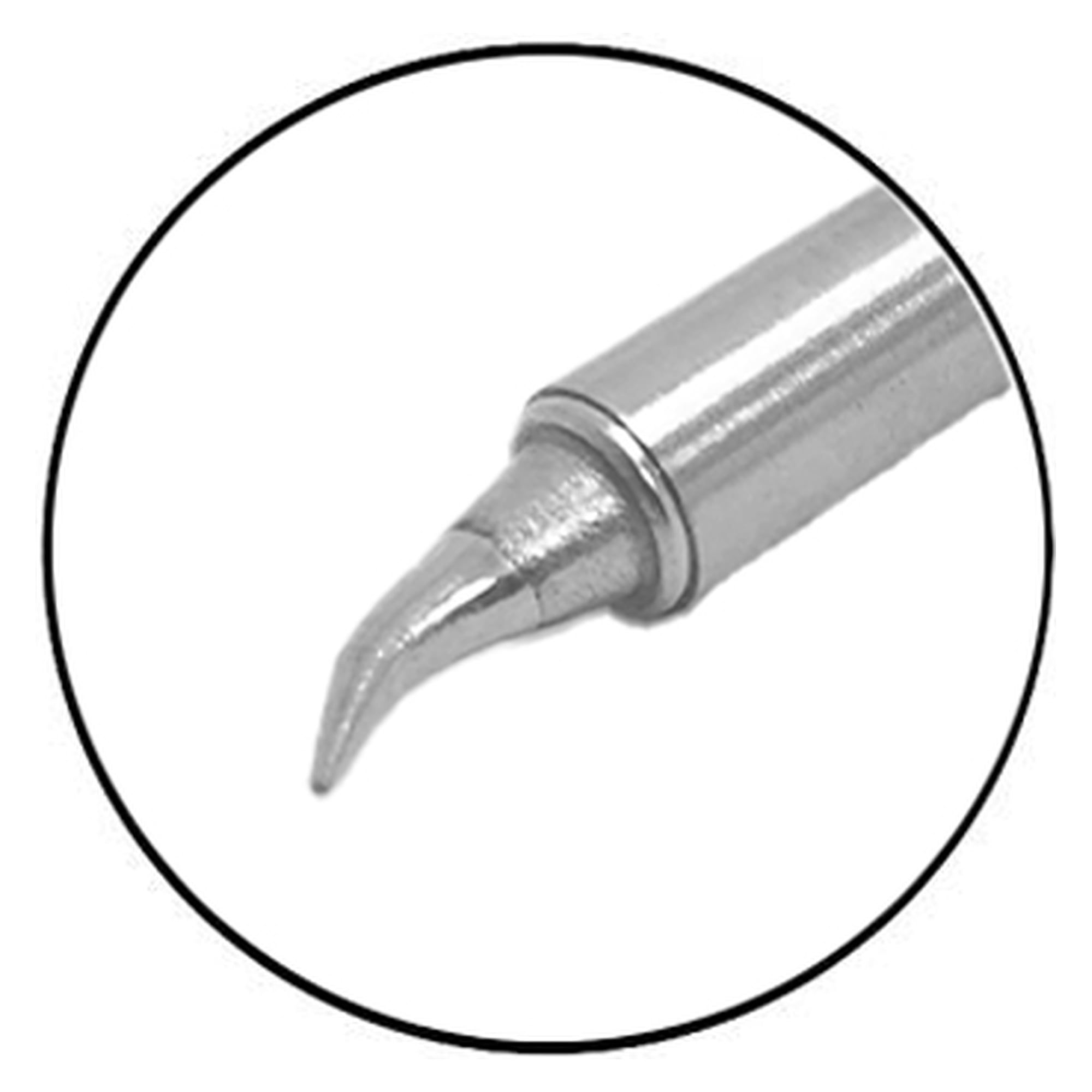

CoudéePour un appui à plat avec le fer tenu en biais.tête coudée
- 24 articles
- 1 fabricant
- Prix nets hors TVA
Guide d'achat
Bien choisir : Pannes pour TD-200
Les critères de choix : caractéristiques, comparatif et applications typiques.
Critères de choix
| Critère | Options | Remarque |
|---|---|---|
| Forme de panne | conique, ciseau, biseautée, creuse, spatule | La forme suit le point de soudure : un point, une surface ou une rangée de broches. |

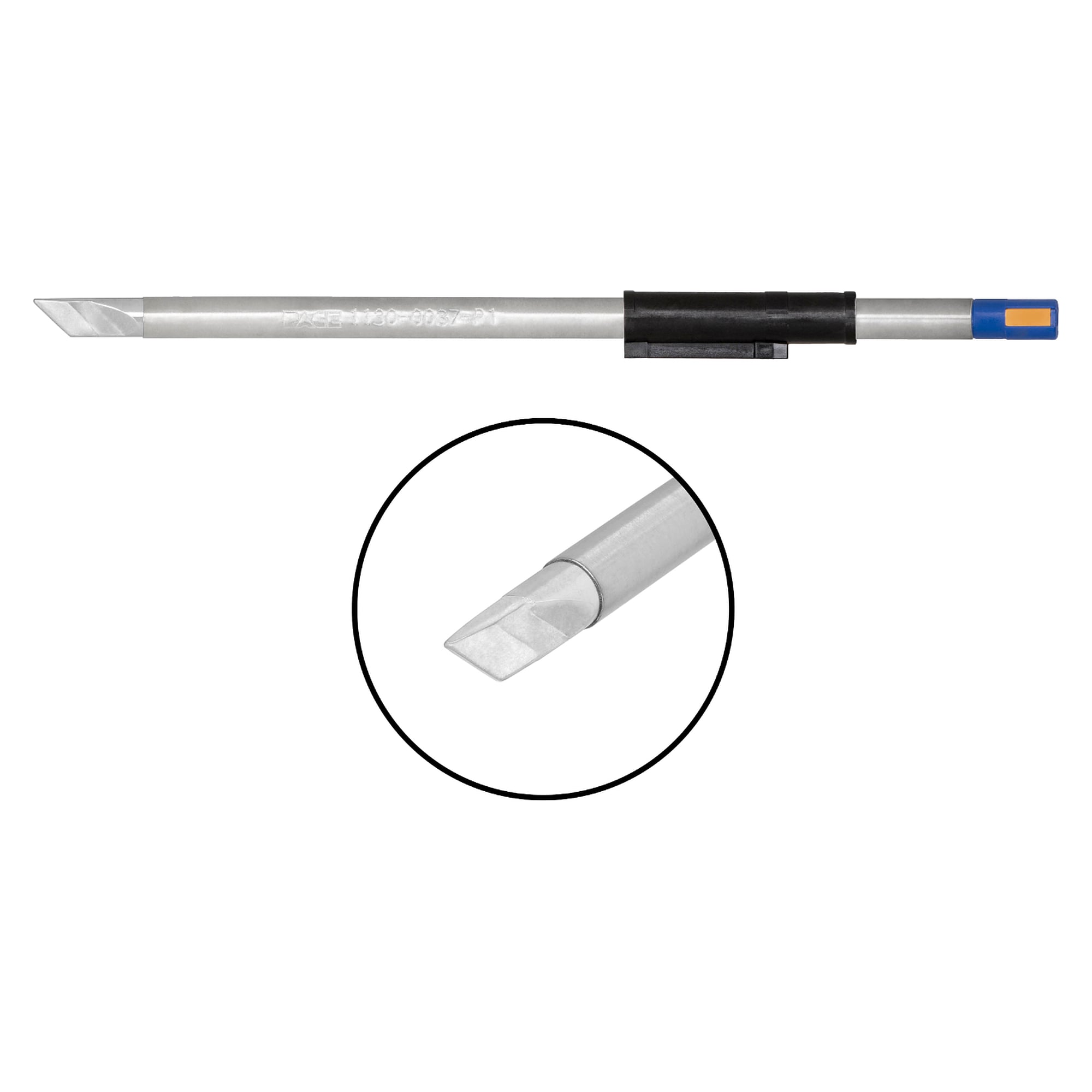

| Largeur | 0,2 à 6,35 mm | Les pannes larges transmettent plus de chaleur aux grandes surfaces de cuivre. |
| Angle | 30°, 45°, 60°, 90° | L'angle détermine l'appui de la surface de travail selon la tenue habituelle du fer. |
| Construction | droite, coudée, allongée | Les pannes allongées atteignent les points de soudure entre connecteurs et condensateurs. |
| Fer | TD-200 | Utilisation sur canaux AccuDrive, par exemple sur la MBT360. |
Applications

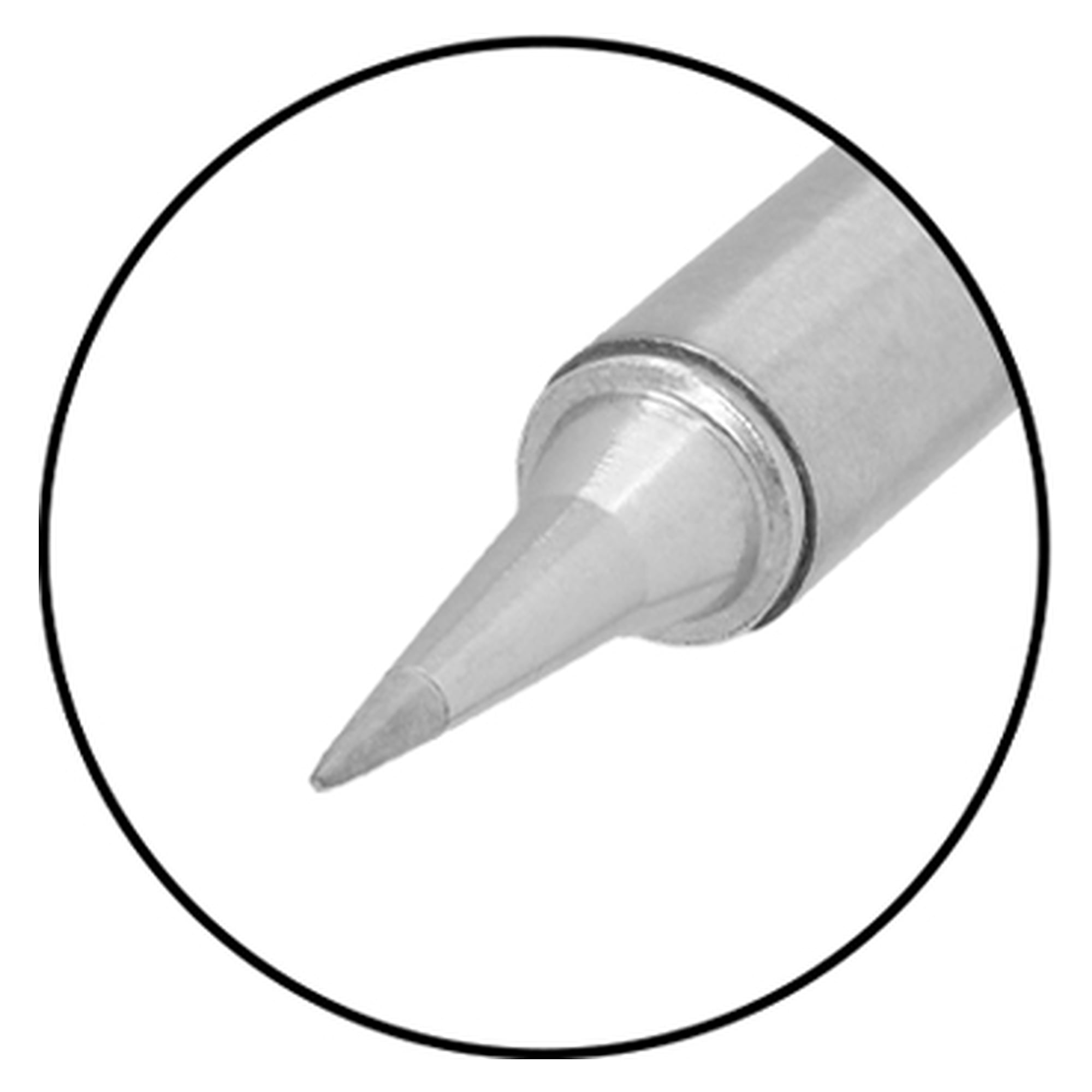

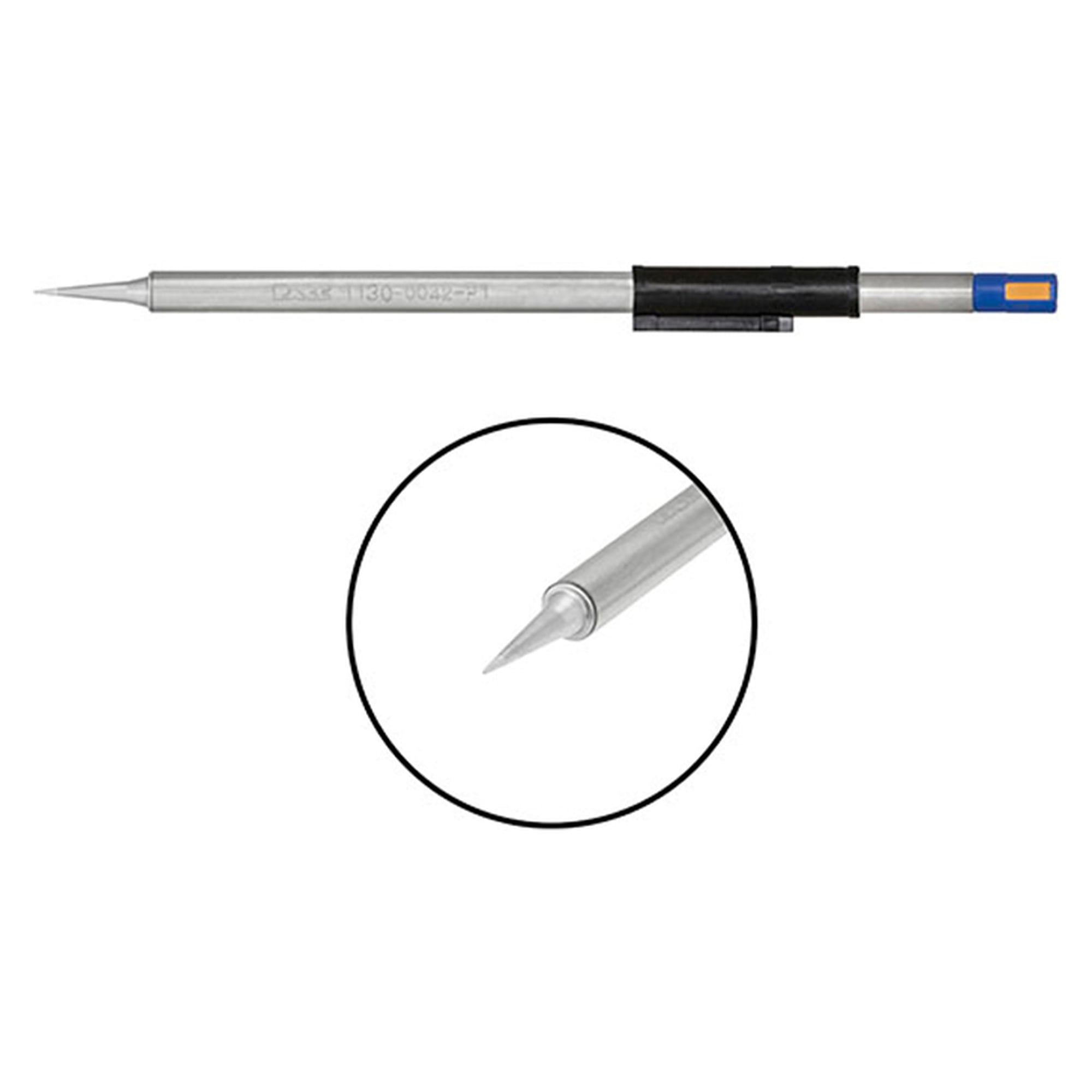

Micro-soudures La panne conique de 0,20 mm ne touche qu'une seule pastille, par exemple sur des capteurs ou des fils de câblage.
Plans de masse et blindages Le ciseau extra-large de 5,15 mm apporte beaucoup de chaleur par une grande surface de contact.

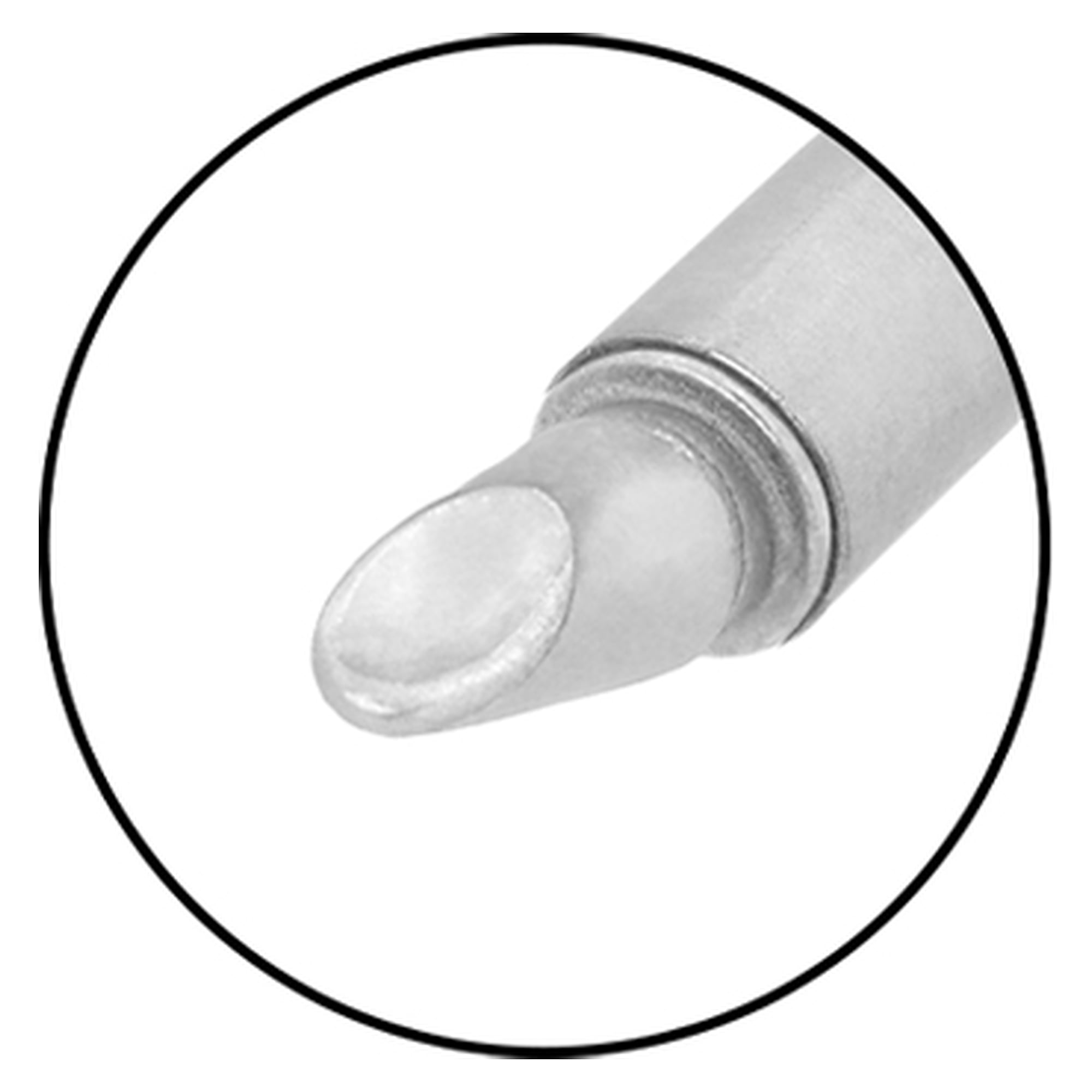

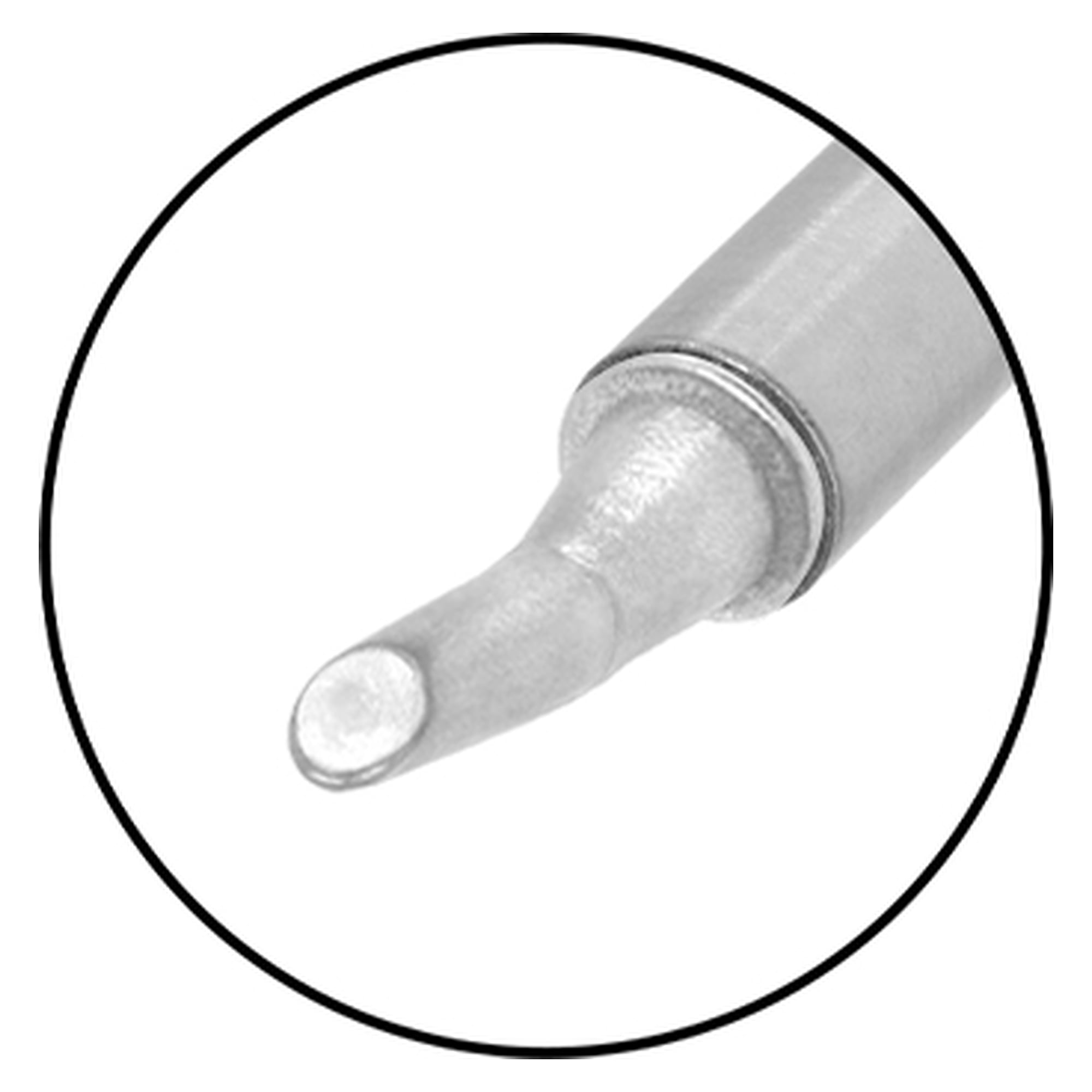

Soudage par traînée Les pannes MiniWave de 2,11 et 3,05 mm et Micro-Wave de 1,10 mm répartissent la soudure le long des rangées de broches.

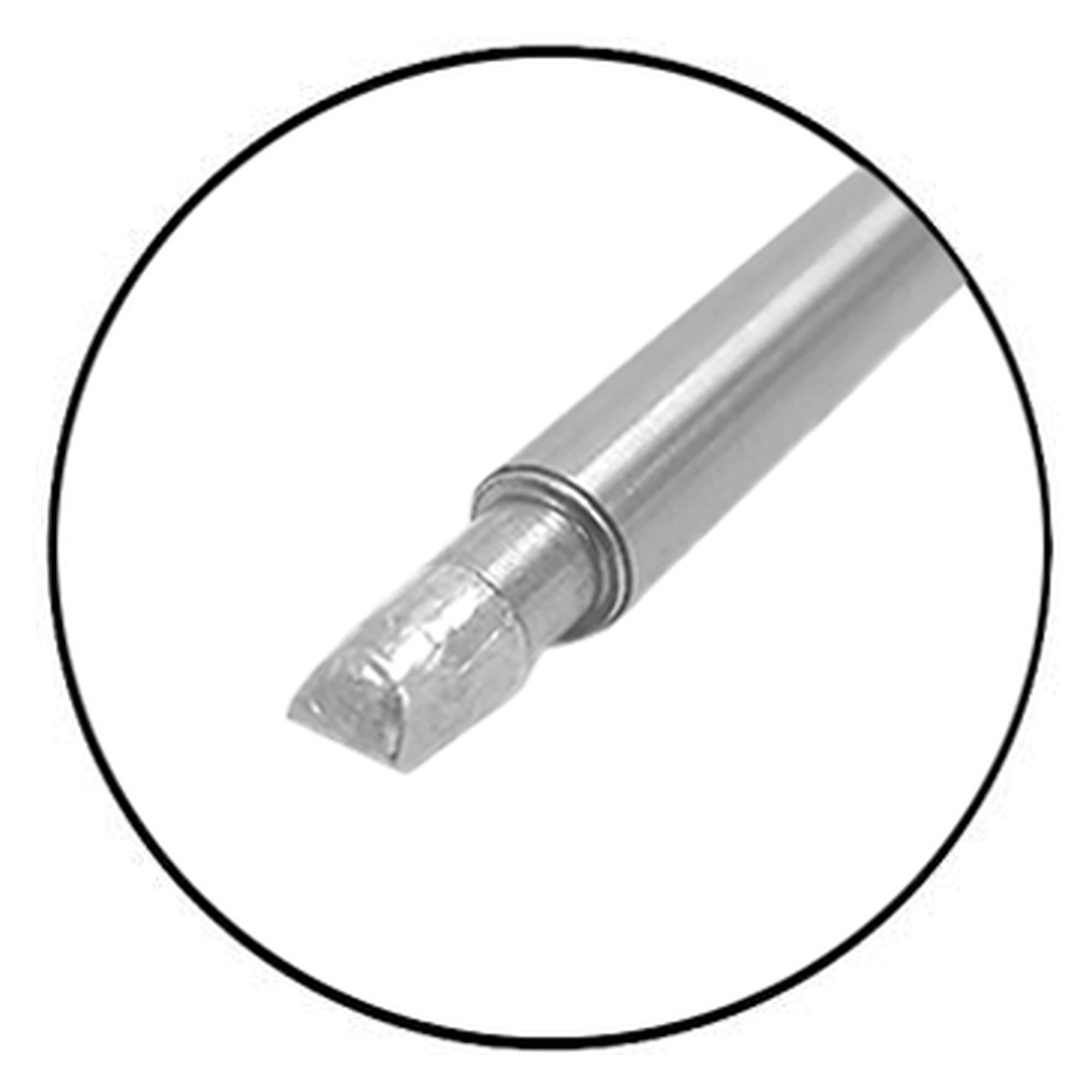

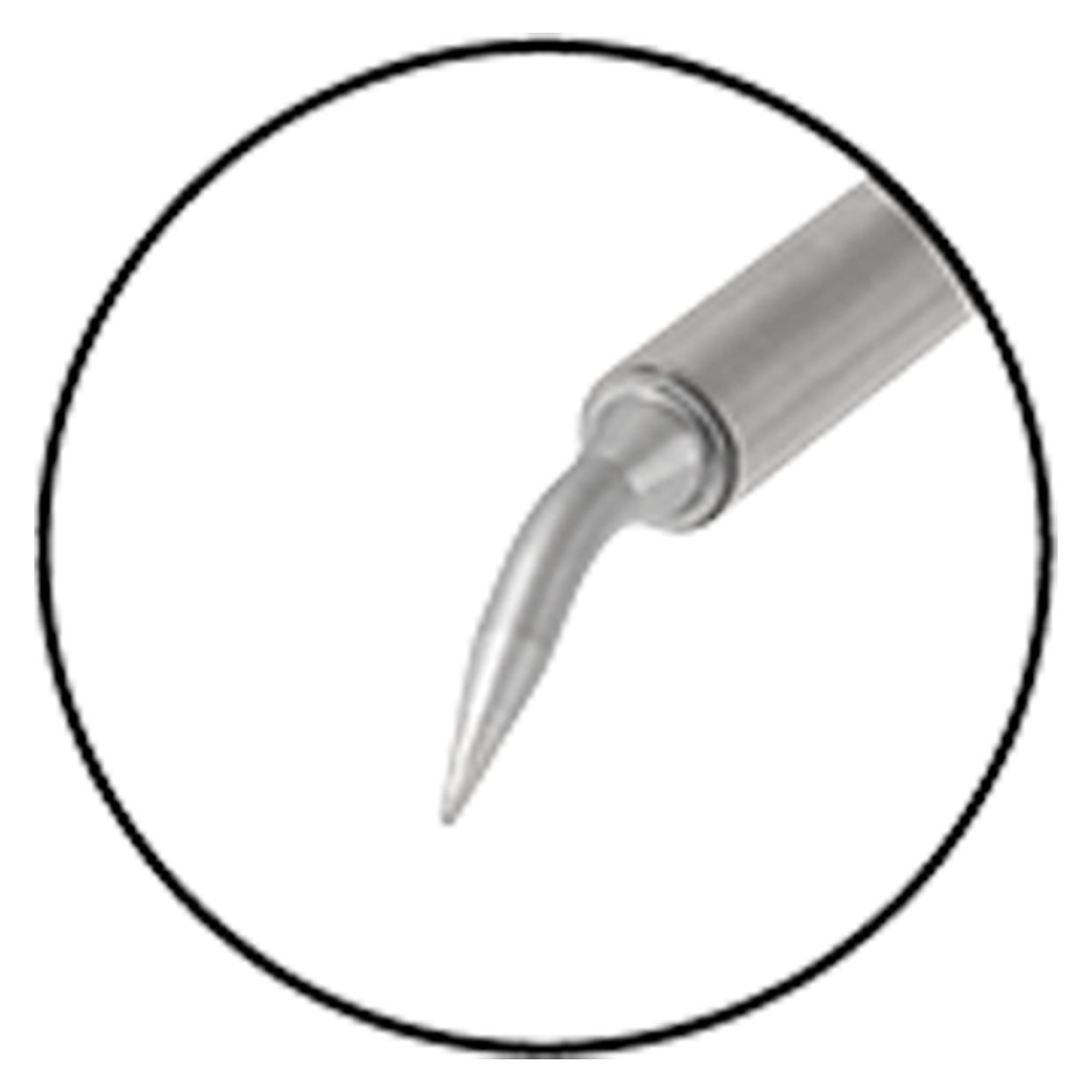

Soudures enfoncées Les ciseaux et pannes coniques allongés passent entre les composants hauts.
Soudage courant Les ciseaux de 0,8 à 2,4 mm couvrent pastilles et broches au quotidien.
Questions fréquentes
- Pour quel fer sont ces pannes ?
- Pour le fer TD-200, qui fonctionne sur les canaux AccuDrive, par exemple sur la station de reprise multicanal MBT360. Les pannes portent des références de la série 1130.
- Que signifie cartouche Tip-Heater ?
- L'élément chauffant et la panne forment une seule unité. La chaleur est produite directement derrière la surface de travail, la température se rétablit donc rapidement quand la soudure absorbe de la chaleur.
- Quand faut-il le ciseau extra-large ?
- Pour les soudures à forte capacité thermique comme les plans de masse, blindages, bornes et fils multibrins épais. Une panne fine y apporte trop peu de chaleur et la soudure ne fond pas.
- Ces pannes conviennent-elles au TD-100 ?
- Ces pannes sont prévues pour le TD-200. Le TD-100 dispose de ses propres pannes des séries 1124, 1126 et 1128 dans la catégorie voisine.
