Pannes pour TD-100
Cette catégorie regroupe les pannes pour le fer PACE TD-100 sur stations IntelliHeat. Chaque panne est une cartouche Tip-Heater dont l'élément chauffant se trouve directement derrière la surface de travail. Le choix va des pannes coniques à partir de 0,2 mm aux formes ciseau et biseautées, jusqu'aux pannes creuses MiniWave et Micro-Wave pour le soudage par traînée, avec des largeurs jusqu'à 6,35 mm. Les pannes pour le TD-200 AccuDrive appartiennent à la série 1130 et figurent dans la catégorie voisine.
- Critères de choix
- Applications
- Questions fréquentes
- Pannes pour TD-200
- Toutes les pannes de soudage et dessoudage
Accès rapide à la bonne forme de panne
Ces raccourcis filtrent directement dans cette catégorie.

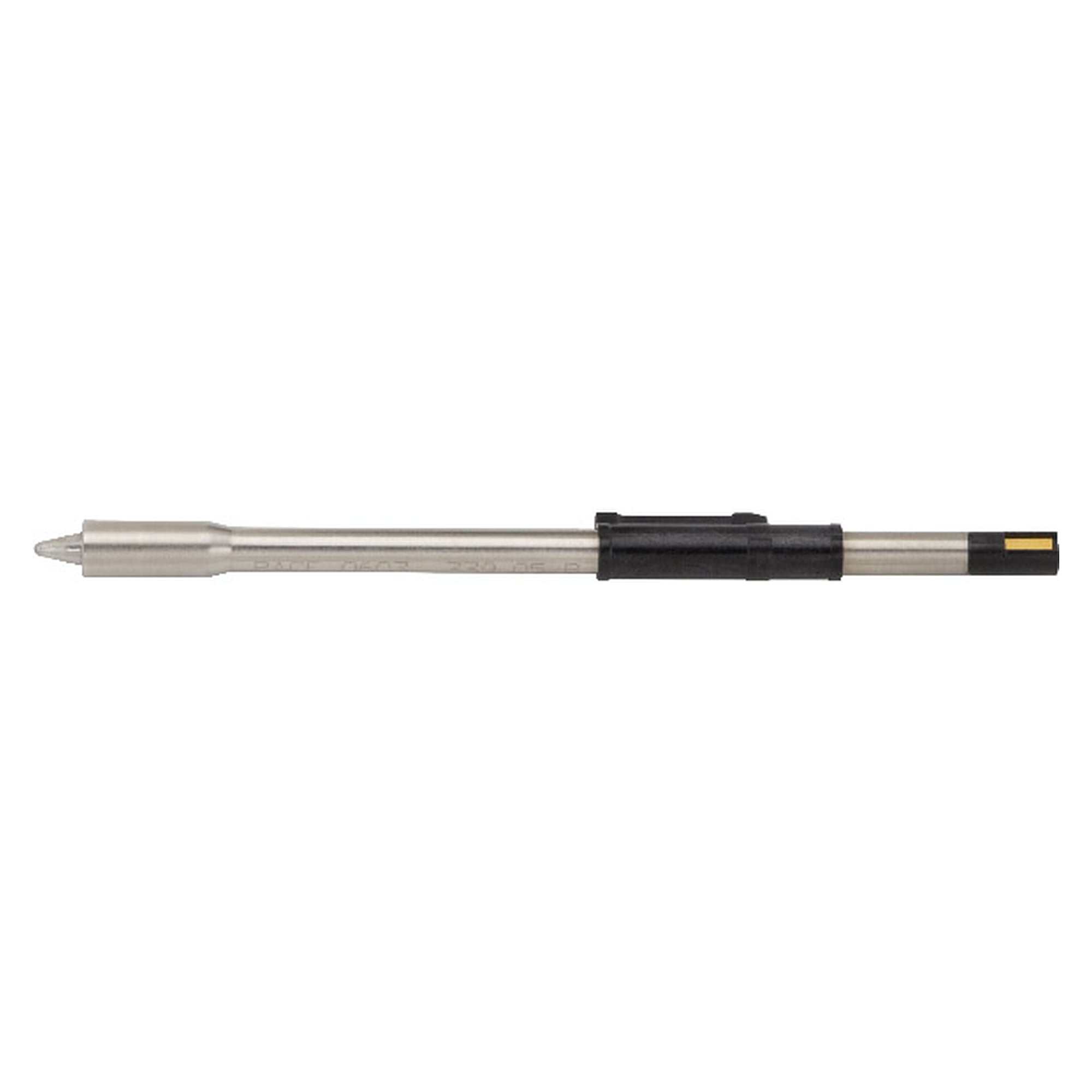

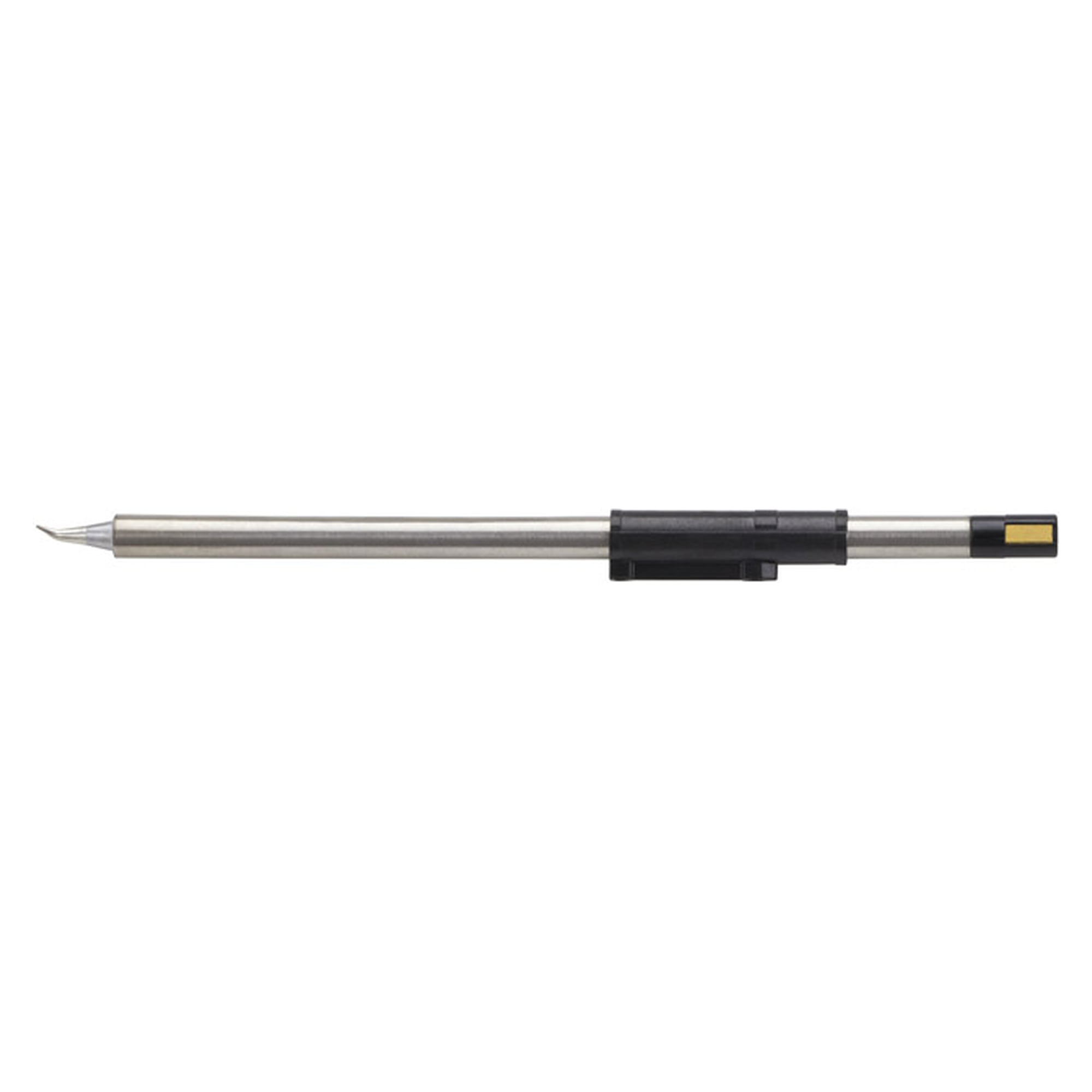

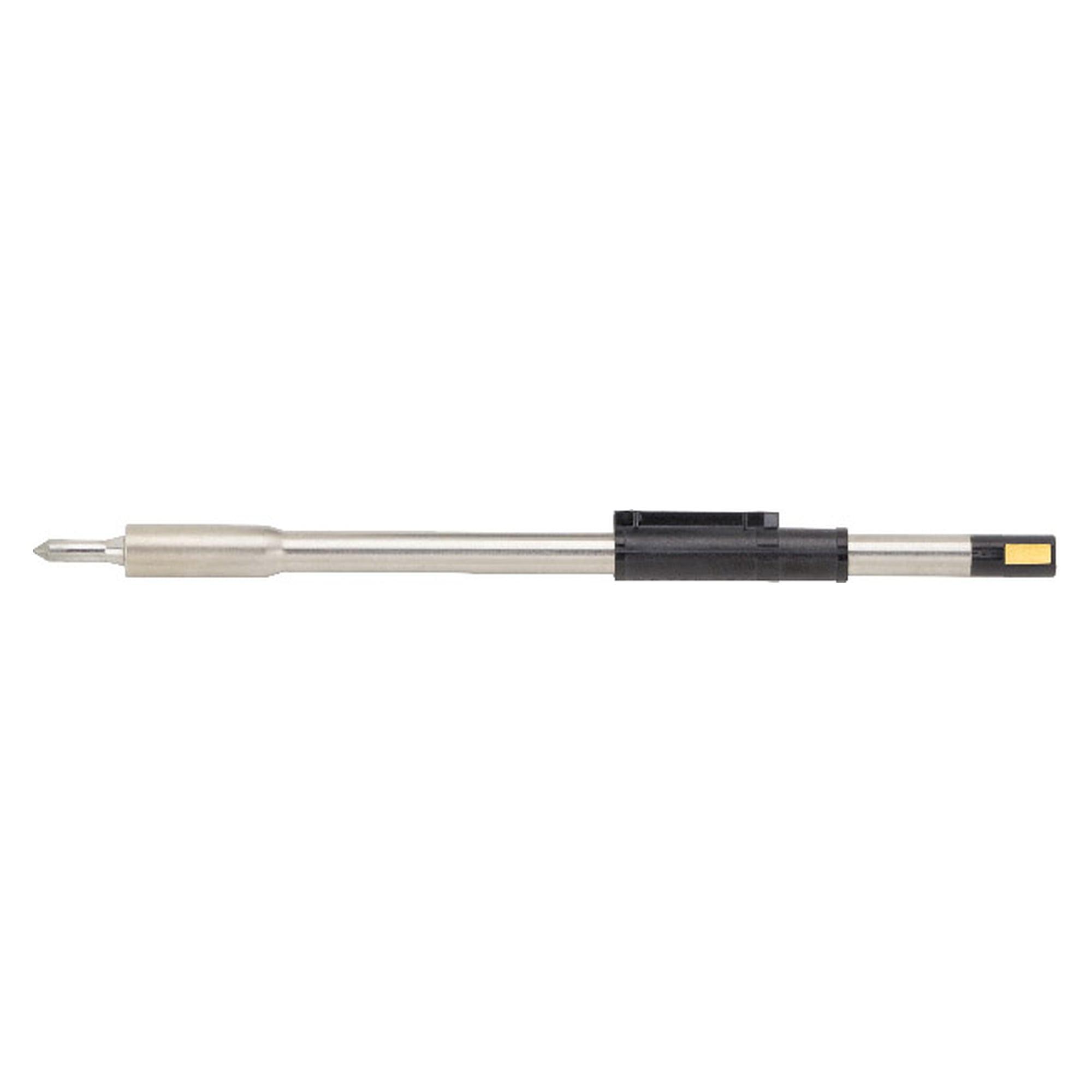

ConiquePour pastilles isolées, pas fin et petits composants chip.chaleur ponctuelle

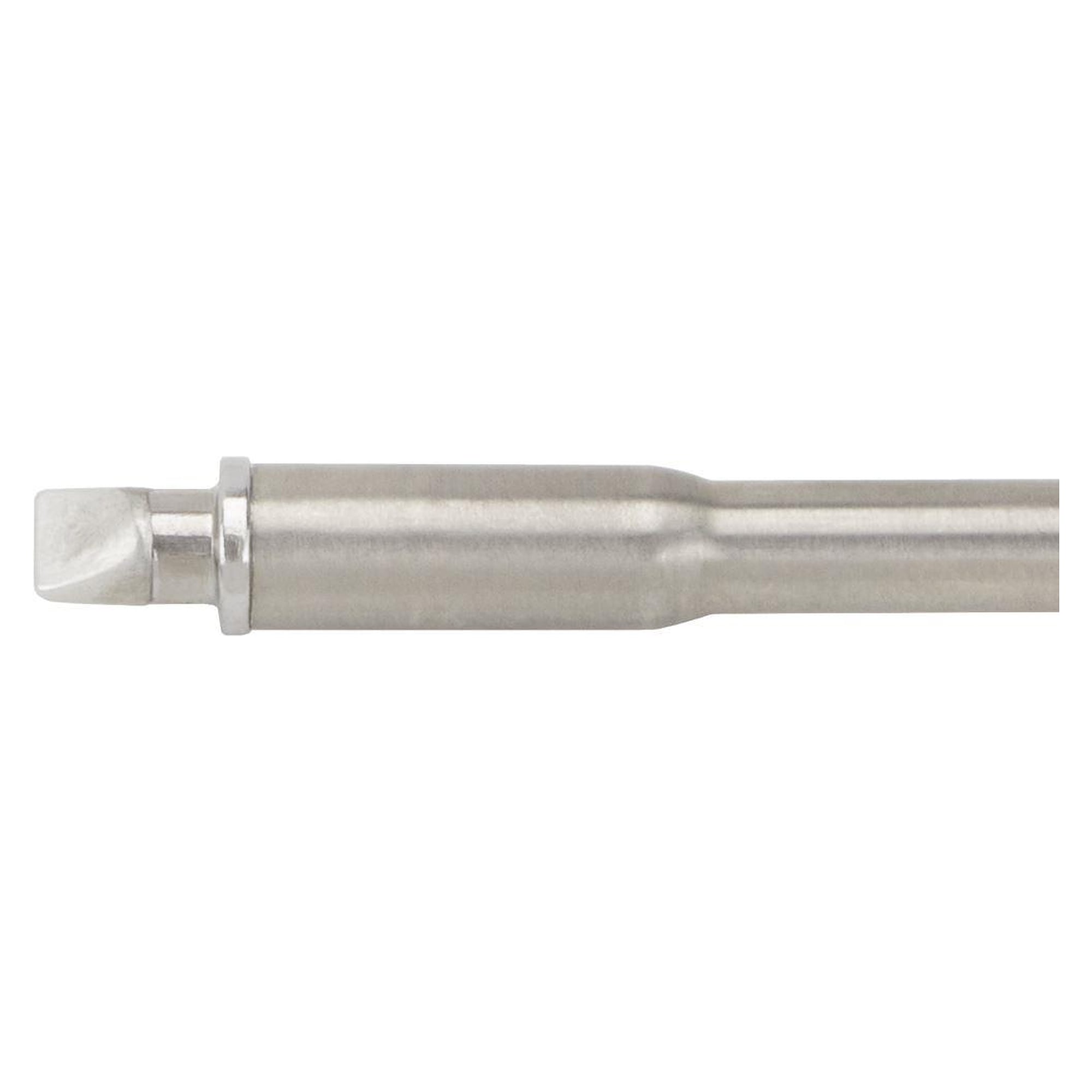

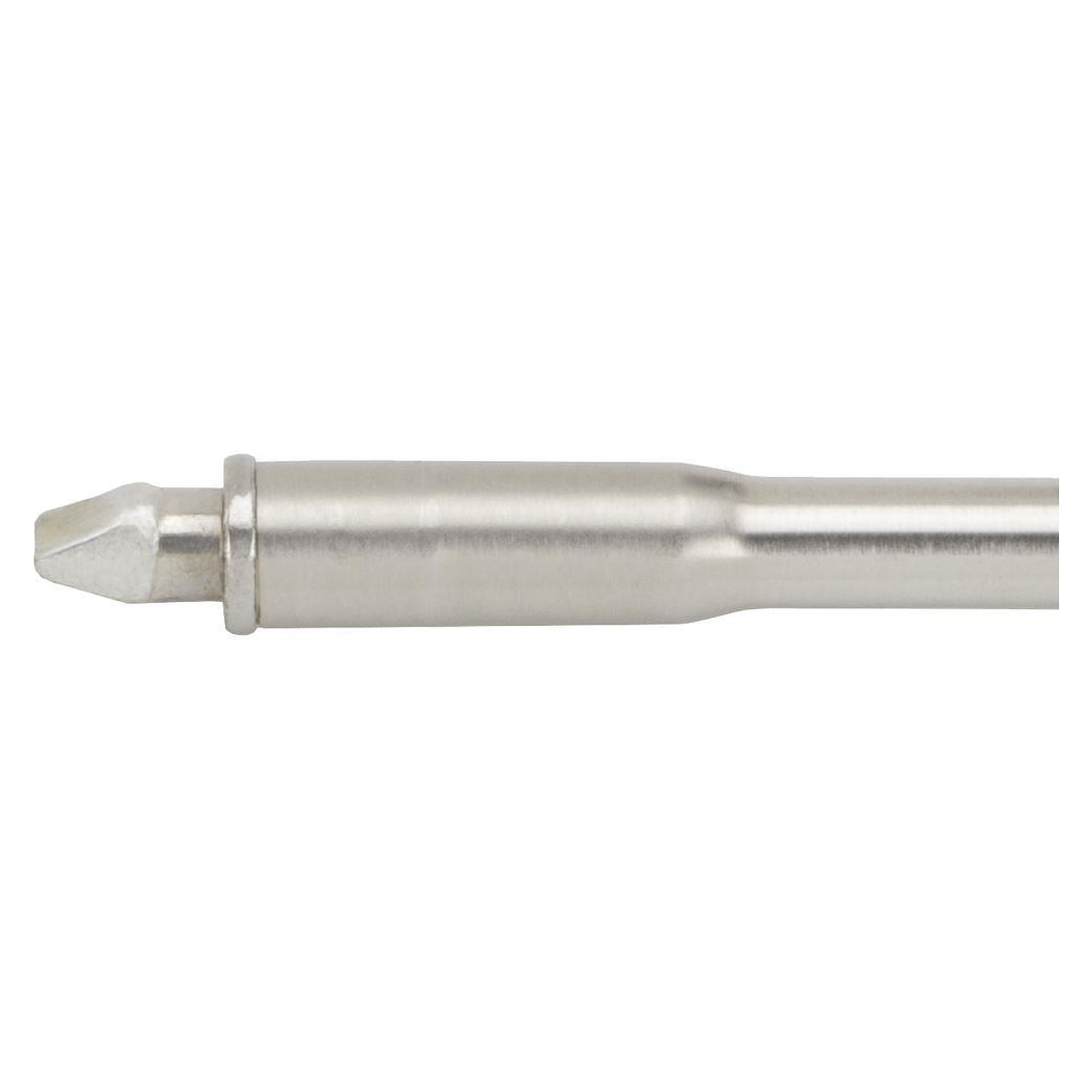

CiseauPour pastilles, broches et surfaces de soudure plus grandes.large surface de contact

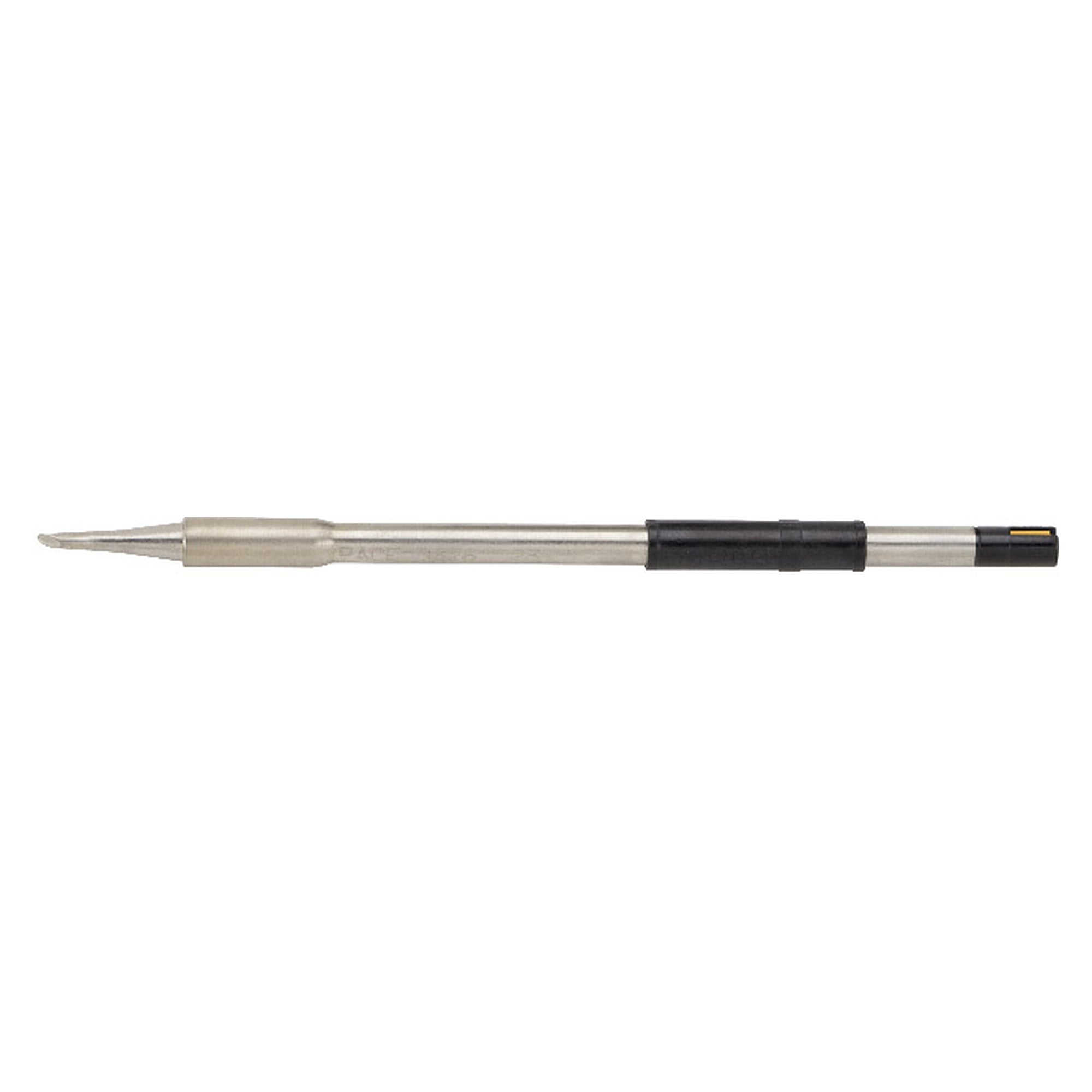

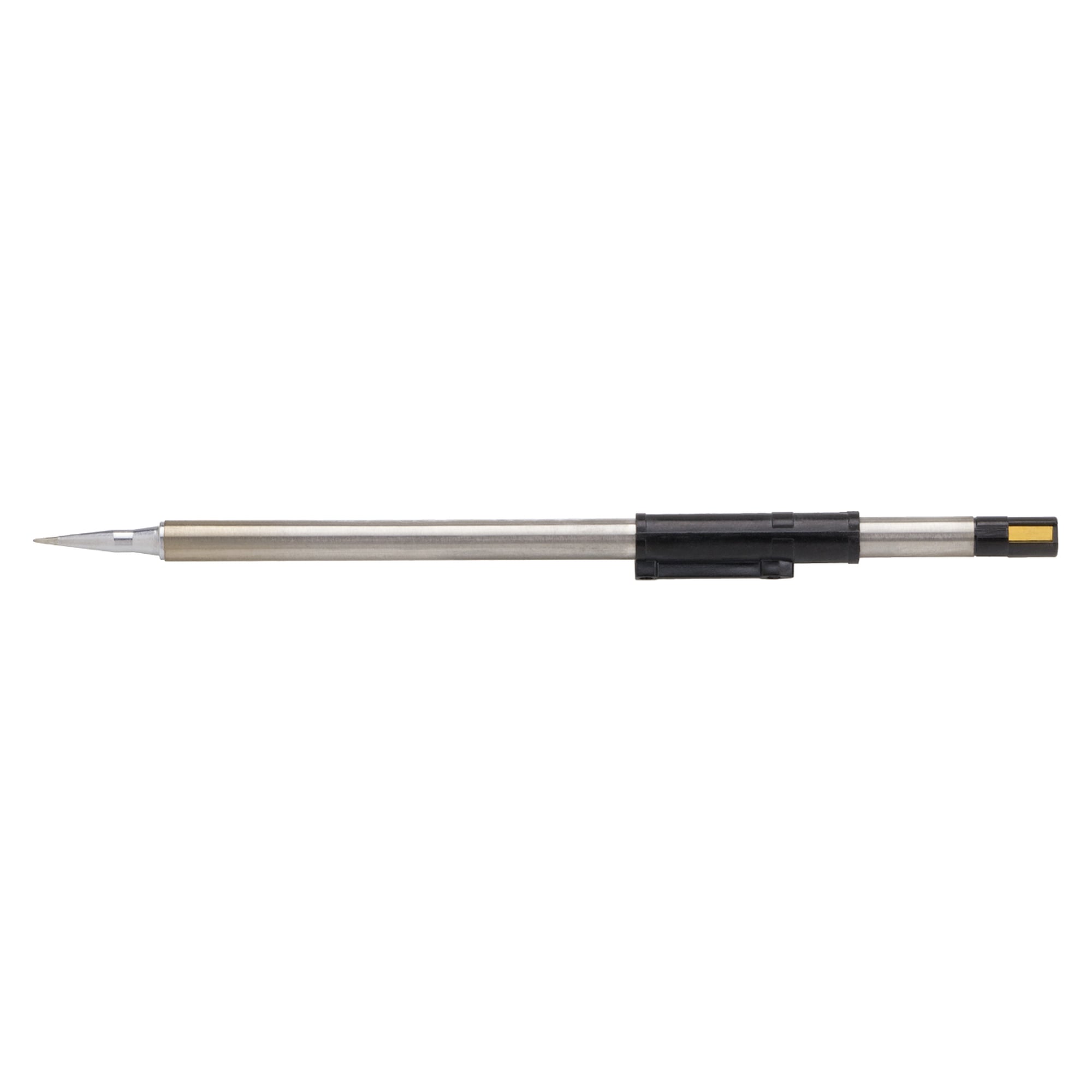

BiseautéePour les pastilles abordées avec le fer tenu en biais.appui à plat

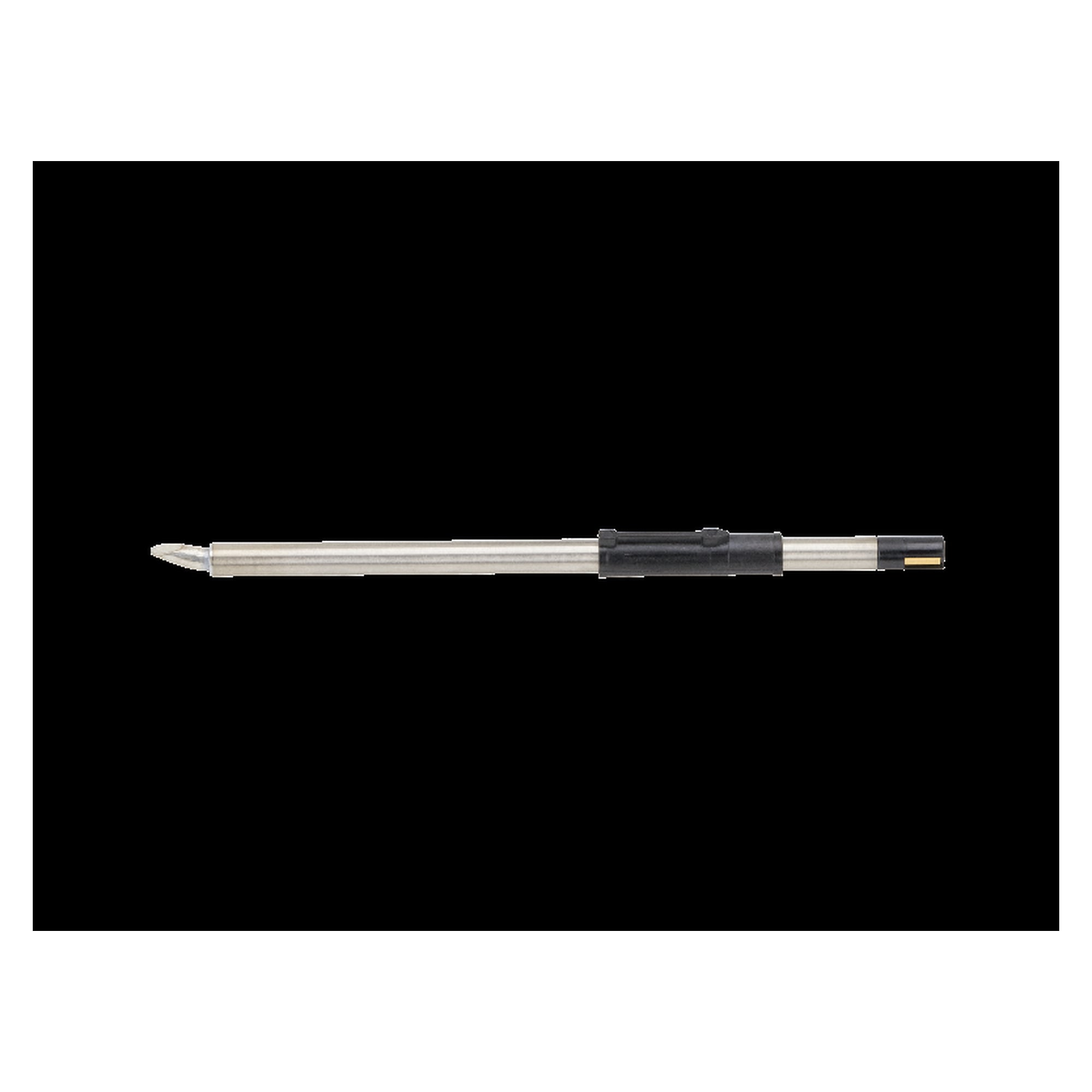

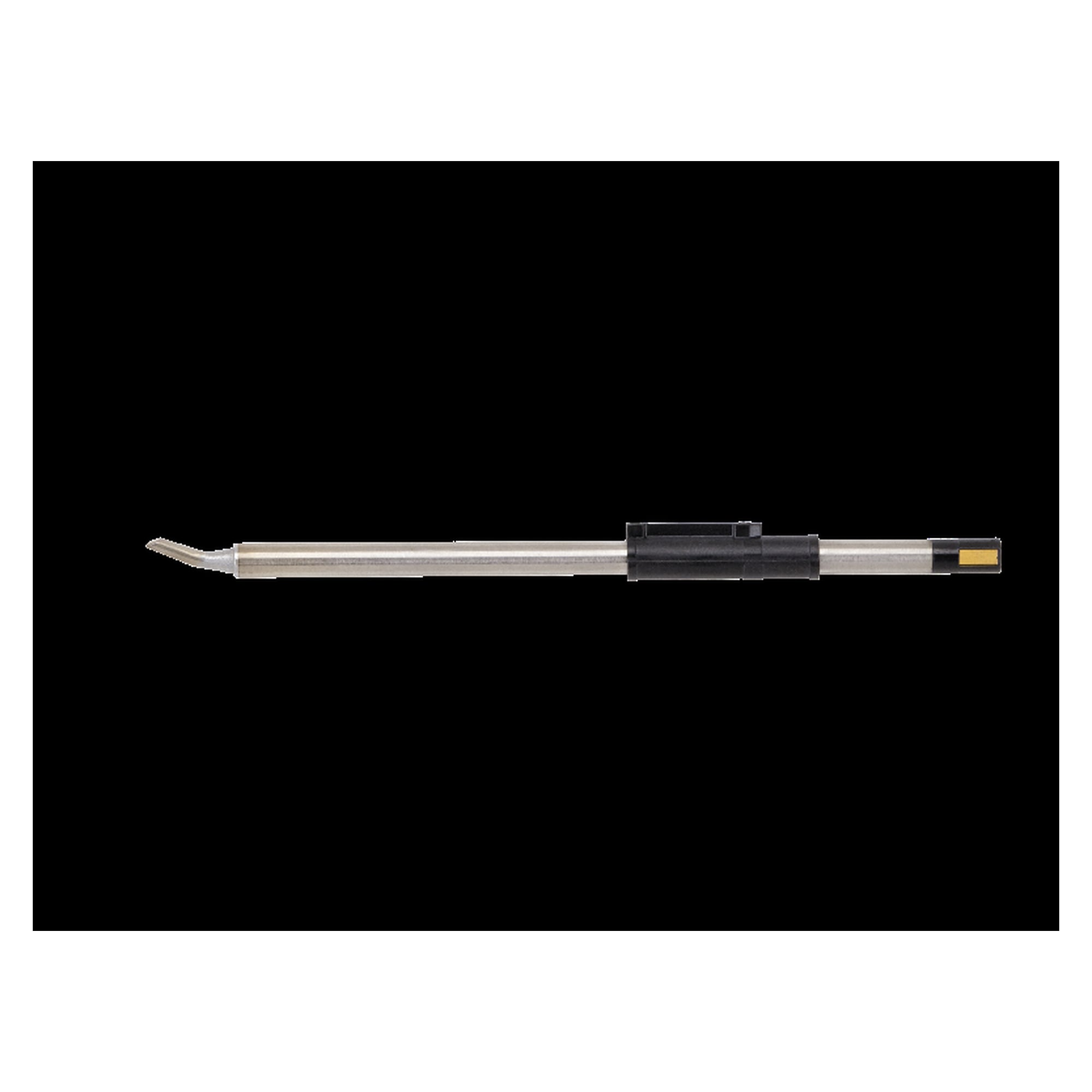

CreuseMiniWave et Micro-Wave pour le soudage par traînée de QFP, SOIC et TSSOP.réserve de soudure

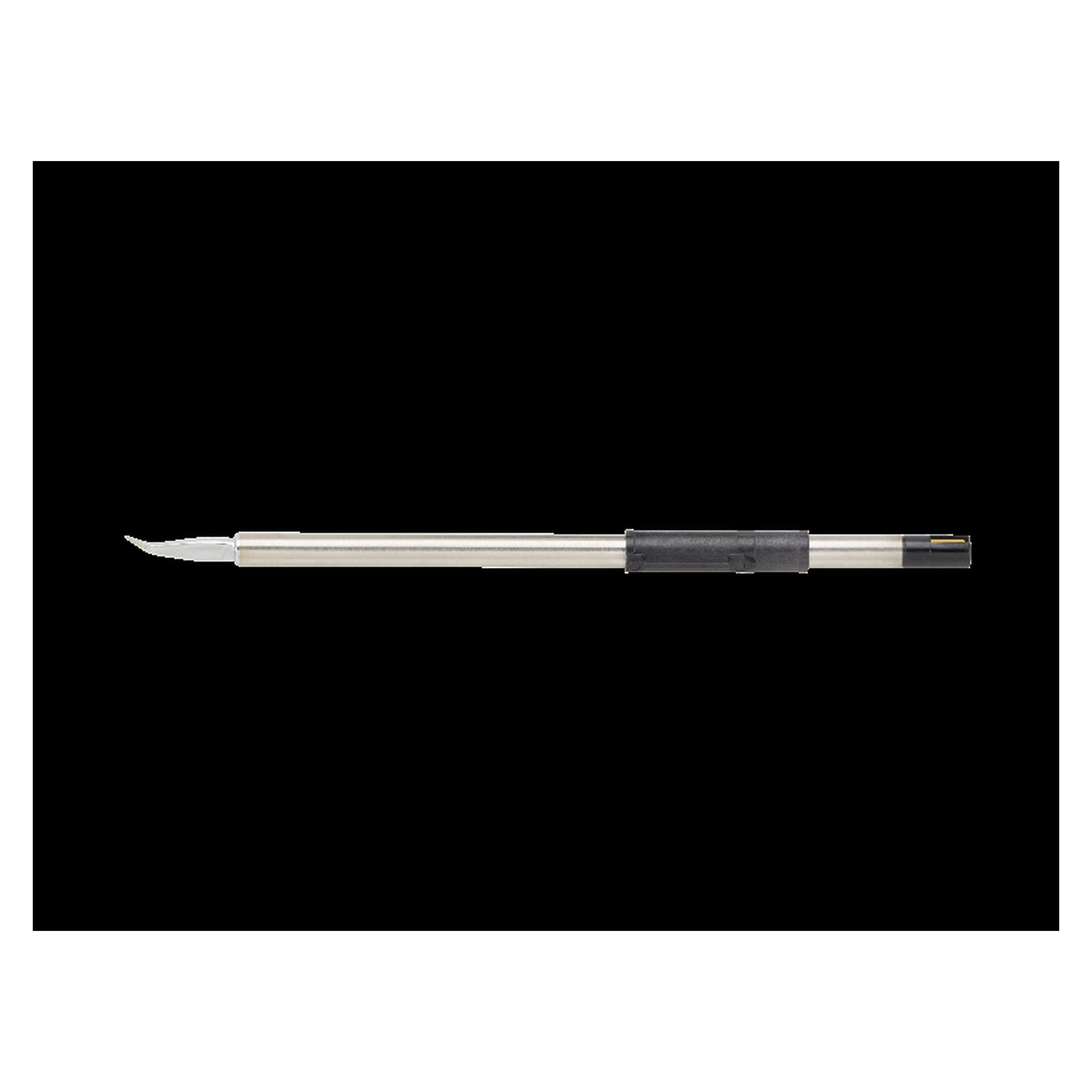

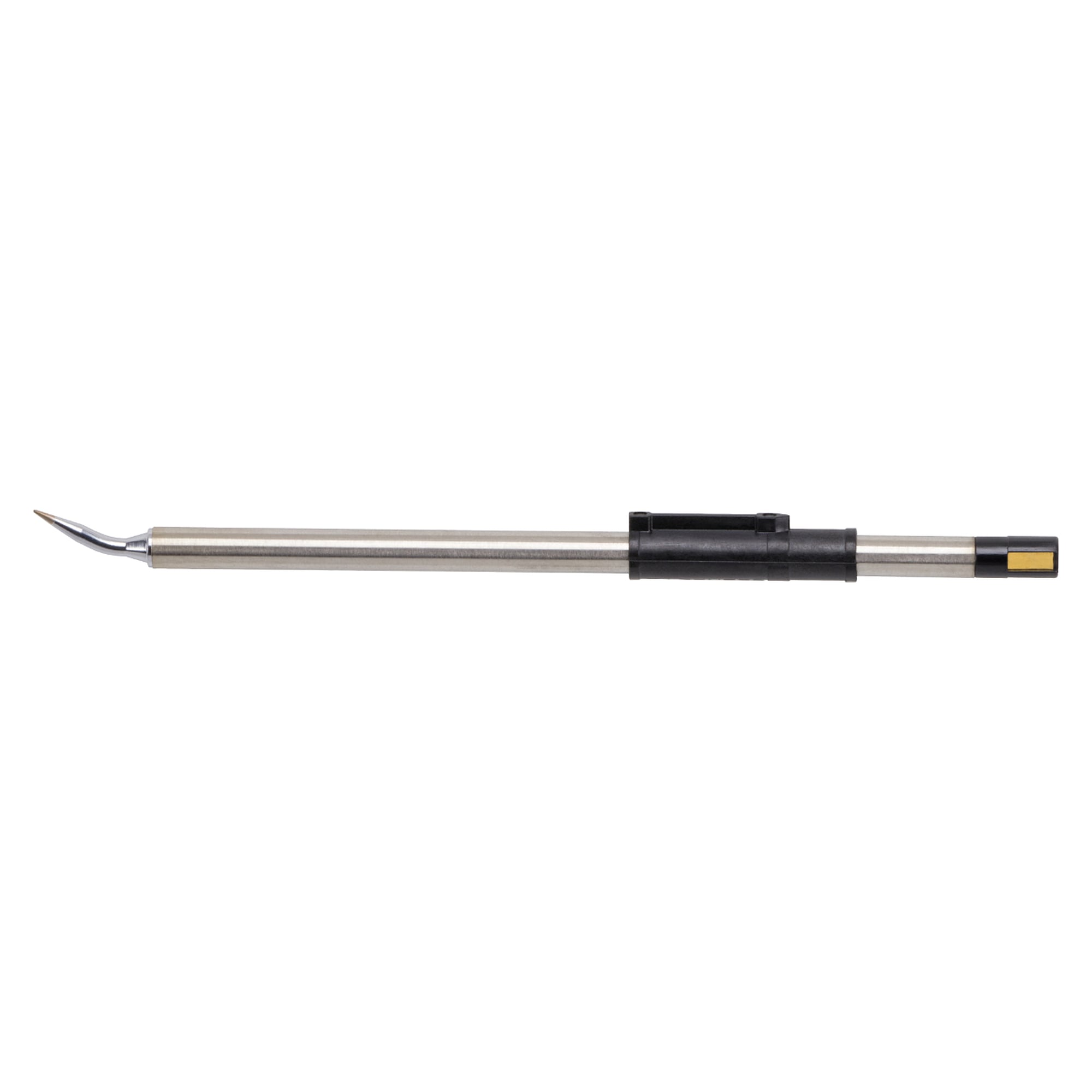

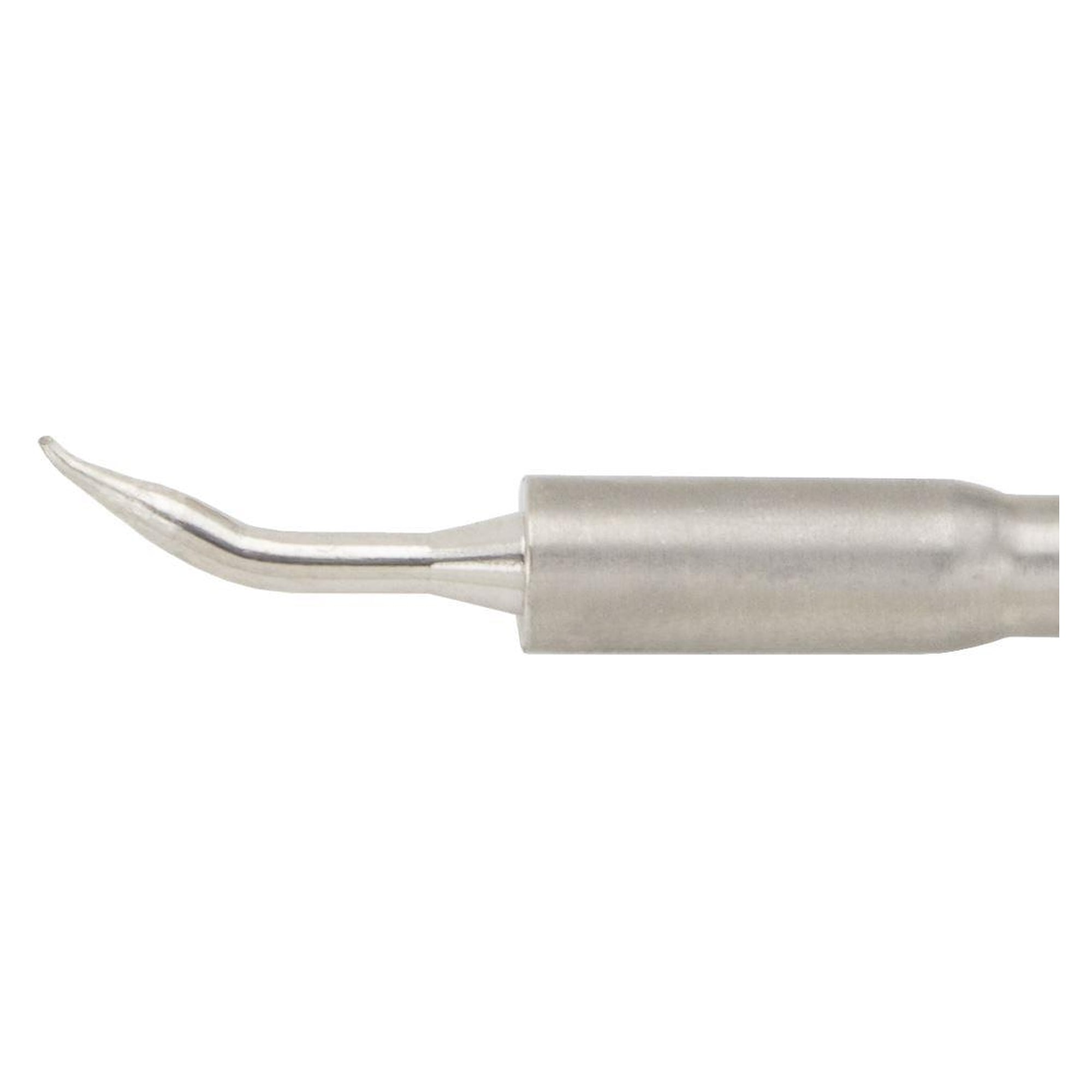

CoudéePour les soudures en position inclinée et les cartes très denses.tête coudée
- 65 articles
- 1 fabricant
- Prix nets hors TVA
Guide d'achat
Bien choisir : Pannes pour TD-100
Les critères de choix : caractéristiques, comparatif et applications typiques.
Critères de choix
| Critère | Options | Remarque |
|---|---|---|
| Forme de panne | conique, ciseau, biseautée, creuse, spatule, couteau | La forme suit le point de soudure : un point, une surface ou une rangée de broches. |
| Largeur | 0,2 à 6,35 mm | Plus la soudure absorbe de chaleur, plus la panne doit être large. |
| Construction | droite, coudée, allongée, effilée | Les pannes allongées et effilées atteignent les pastilles entre composants hauts. |
| Série | 1124, 1126 Long-Life Diamond, 1128 Gold Series | Long-Life Diamond est conçue pour une durée de vie prolongée. |
| Fer | TD-100, TD-100A | Utilisation sur stations IntelliHeat. |
Applications

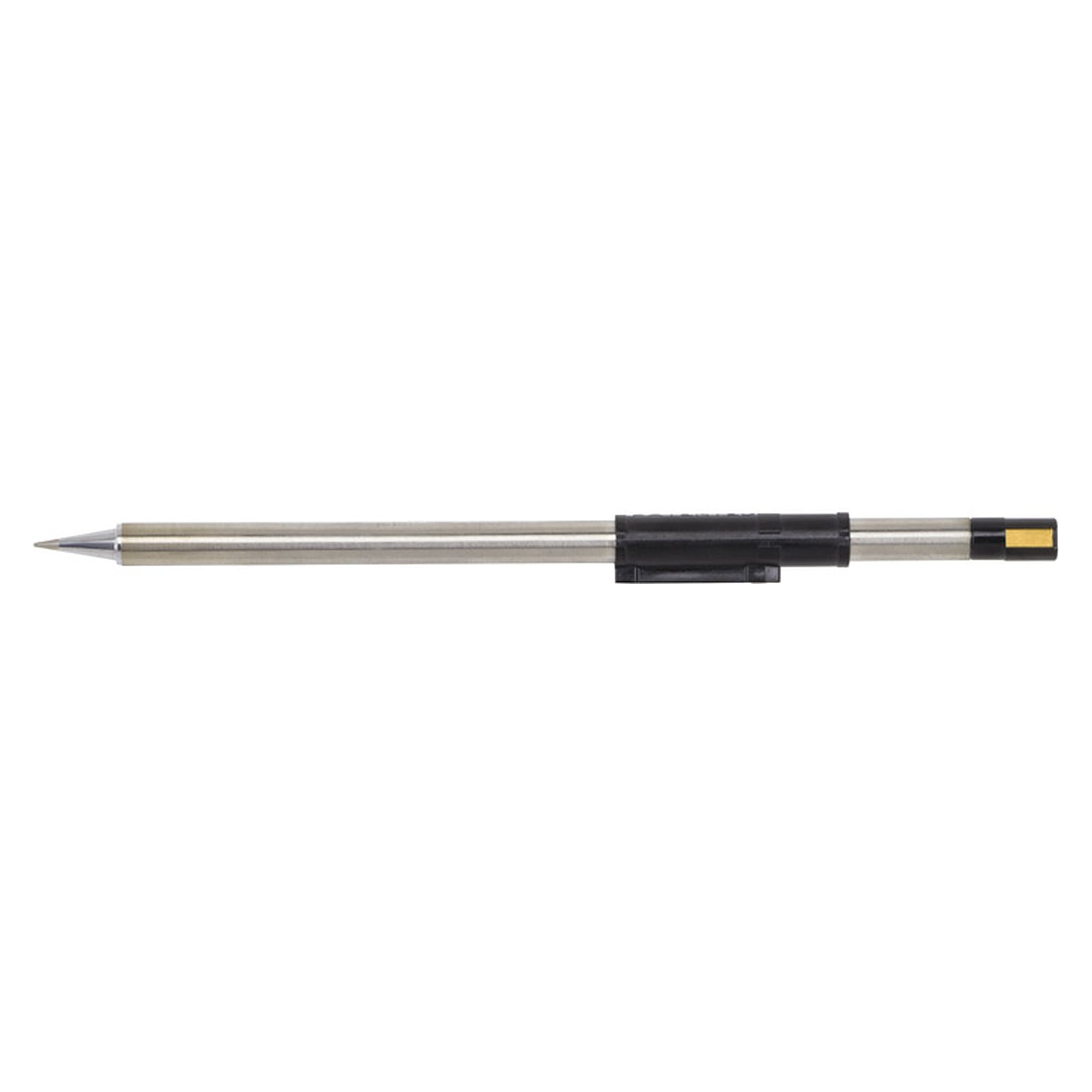

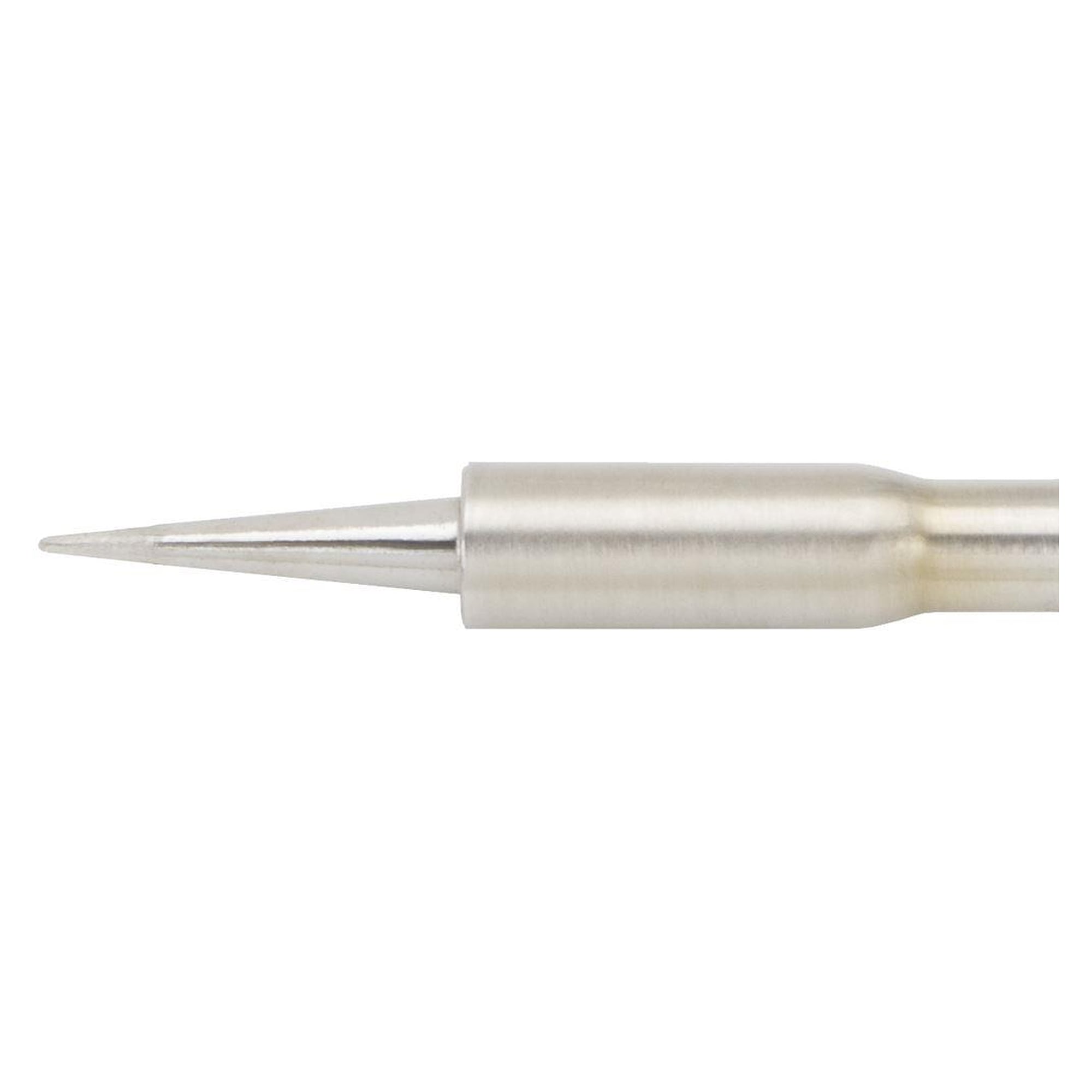

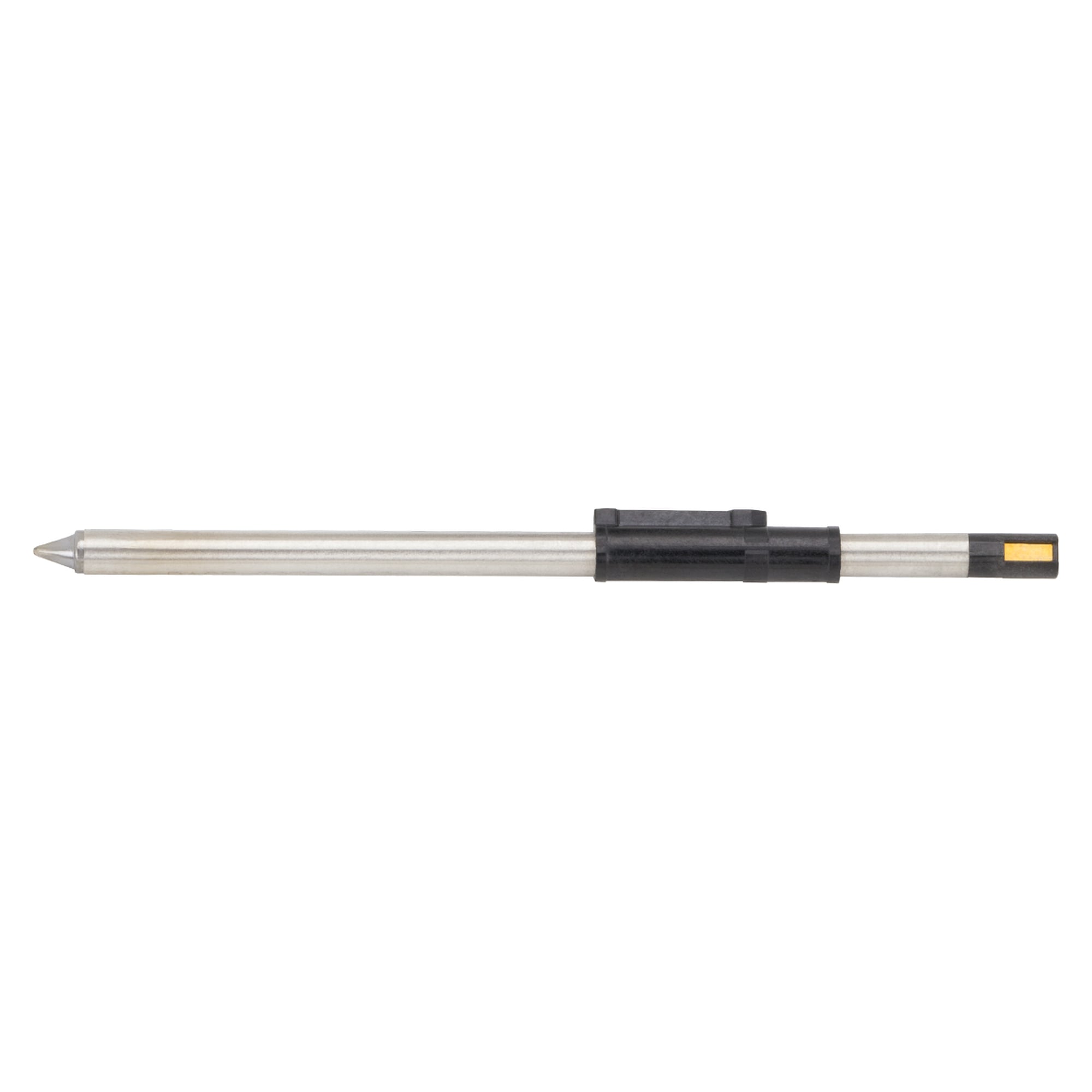

Pas fin et composants chip Les pannes coniques à partir de 0,2 mm concentrent la chaleur sur une seule pastille.
Soudage par traînée Les pannes MiniWave et Micro-Wave entraînent la soudure dans leur creux le long de la rangée de broches.

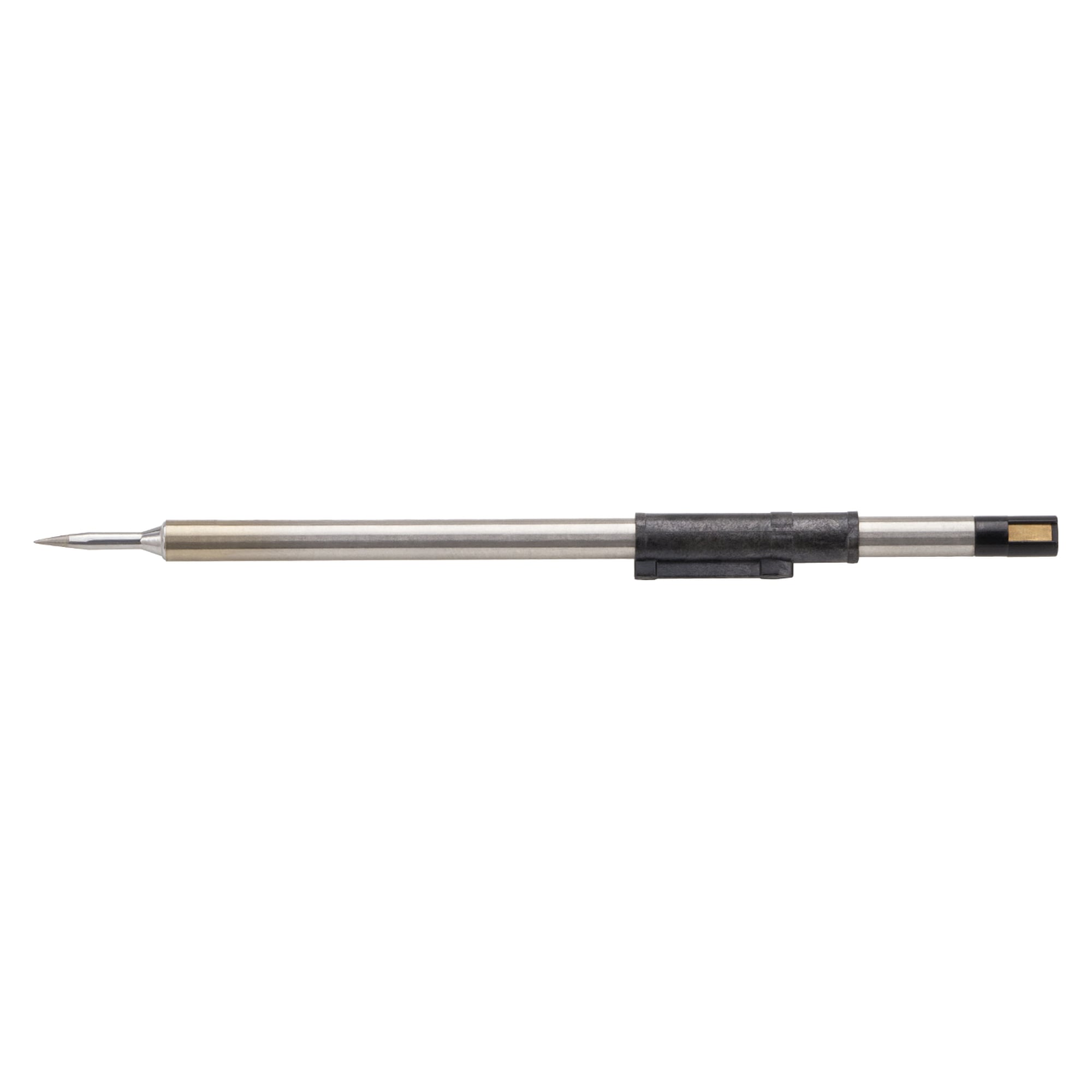

Cartes denses Les pannes effilées et allongées atteignent les soudures entre des composants voisins hauts.
Soudures gourmandes en chaleur Les ciseaux larges transmettent la chaleur sur une grande surface aux plans de masse et aux bornes.
Rangées de broches et ponts La panne couteau de 6,35 mm chauffe des rangées entières de broches et retire les ponts de soudure.
Questions fréquentes
- Avec quelles stations ces pannes fonctionnent-elles ?
- Les pannes sont destinées au fer TD-100 et TD-100A. Celui-ci fonctionne sur les stations IntelliHeat comme ST 30, ST 50, ST 70, ST 100, MBT 301 et MBT 350.
- Quelle différence entre les séries 1124, 1126 et 1128 ?
- La série 1126 Long-Life Diamond est conçue pour une durée de vie prolongée. 1128 correspond à la Gold Series, et 1124 comprend notamment les pannes MiniWave et Micro-Wave.
- Quand choisir MiniWave, quand Micro-Wave ?

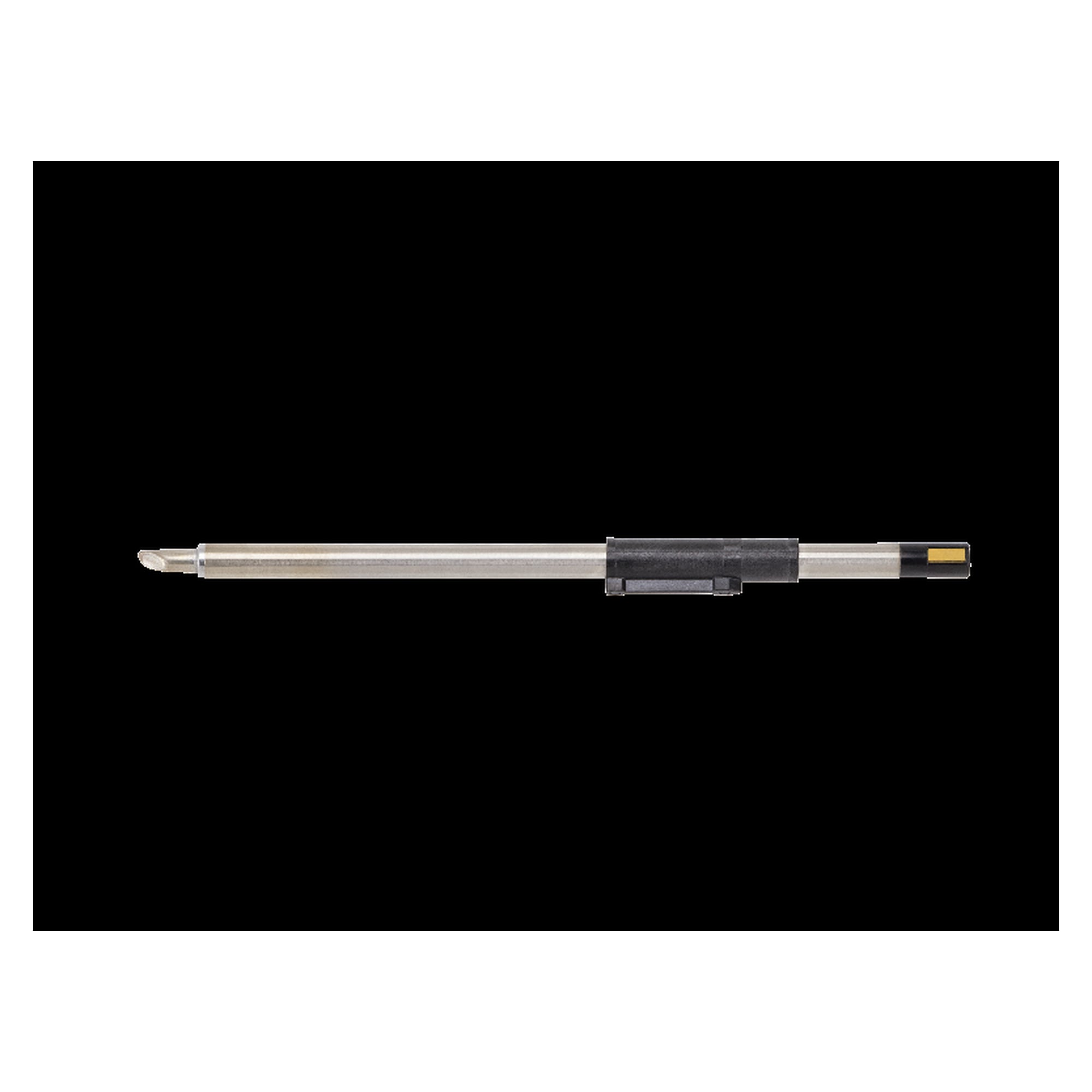

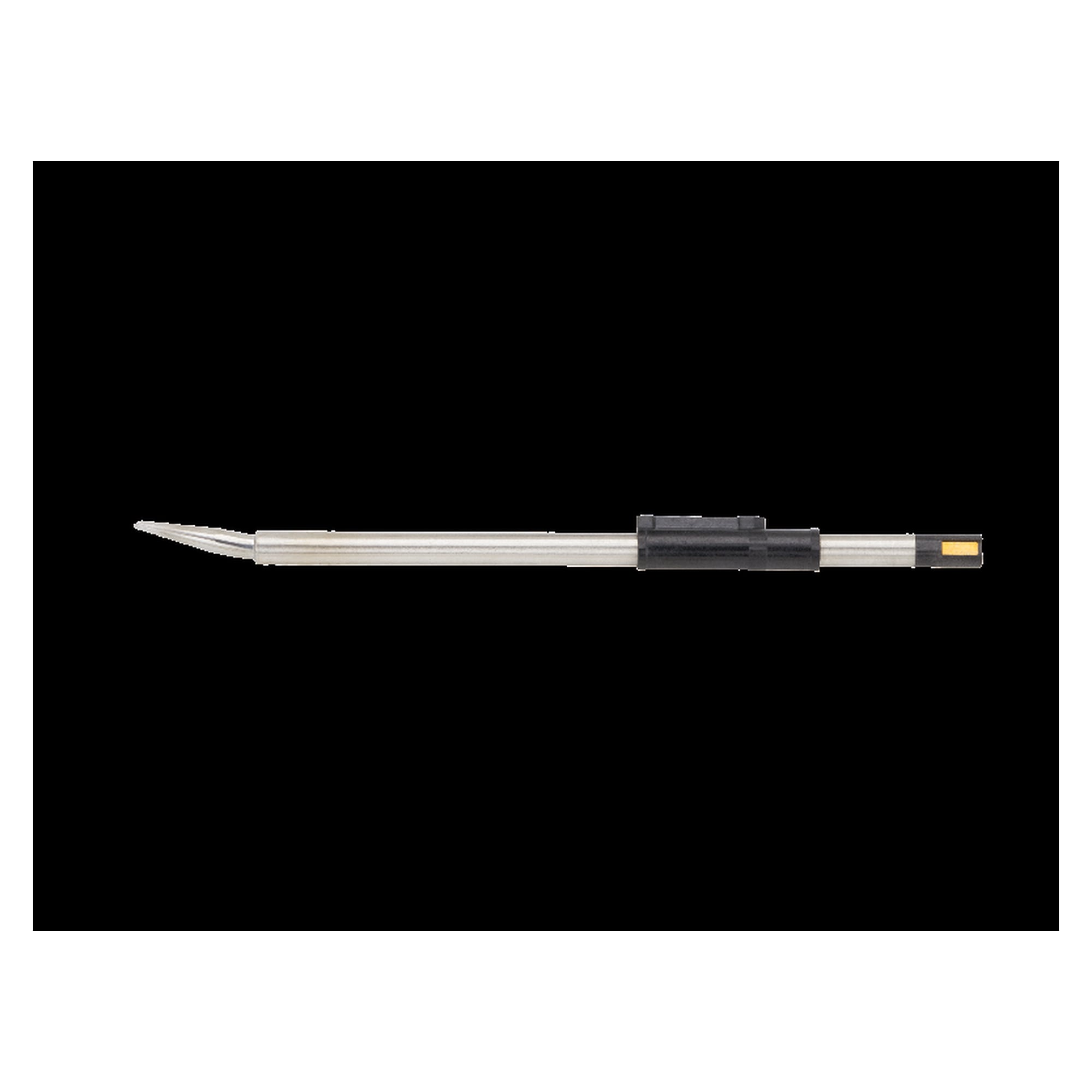

- Les creux MiniWave de 1,6 à 3,05 mm sont prévus pour le soudage par traînée de QFP et SOIC. Micro-Wave de 1,1 mm entraîne moins de soudure et convient aux pas d'environ 0,5 mm, par exemple TSSOP et QFP à pas fin.
- Quelle largeur de panne choisir ?
- La panne doit bien couvrir la pastille sans toucher les pastilles voisines. Une panne d'environ 1 mm suffit pour les composants chip et les broches SOIC, les ciseaux à partir de 3 mm conviennent aux plans de masse et aux barrettes de connexion.
