Pannes à souder et à dessouder
Pannes pour PS-90
Cette catégorie regroupe les pannes de la série 1121 pour le fer universel PACE PS-90, qui reçoit des pannes à changement rapide avec tige de 3/16 pouce en version SensaTemp comme en version IntelliHeat. S'y ajoutent les pannes d'autres outils de cette génération : pannes pince pour la ThermoTweez TT-65, pannes de dessoudage pour le ThermoPik TP-65, buses à gaz chaud pour le ThermoJet TJ-70, pannes de dessoudage pour le SX-70 et pannes ThermoBond pour la réparation de circuits imprimés. Les largeurs vont de 0,4 mm à 36,3 mm. Les cartouches Tip-Heater pour TD-100 et TD-200 figurent dans les catégories voisines.
- Critères de choix
- Applications
- Questions fréquentes
- Pannes de dessoudage pour SX
- Toutes les pannes de soudage et dessoudage
Accès rapide à la bonne forme de panne
Ces raccourcis filtrent directement dans cette catégorie.

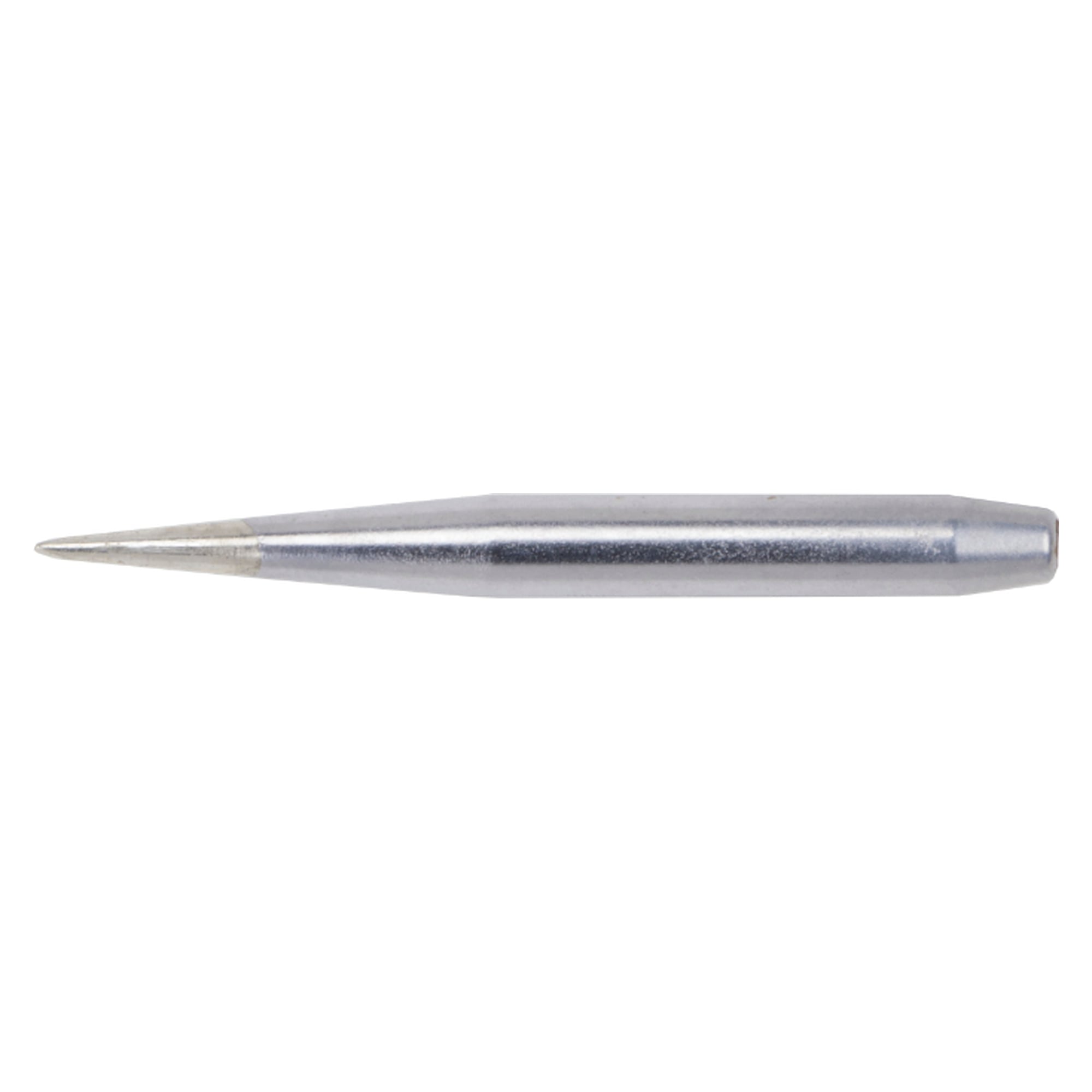

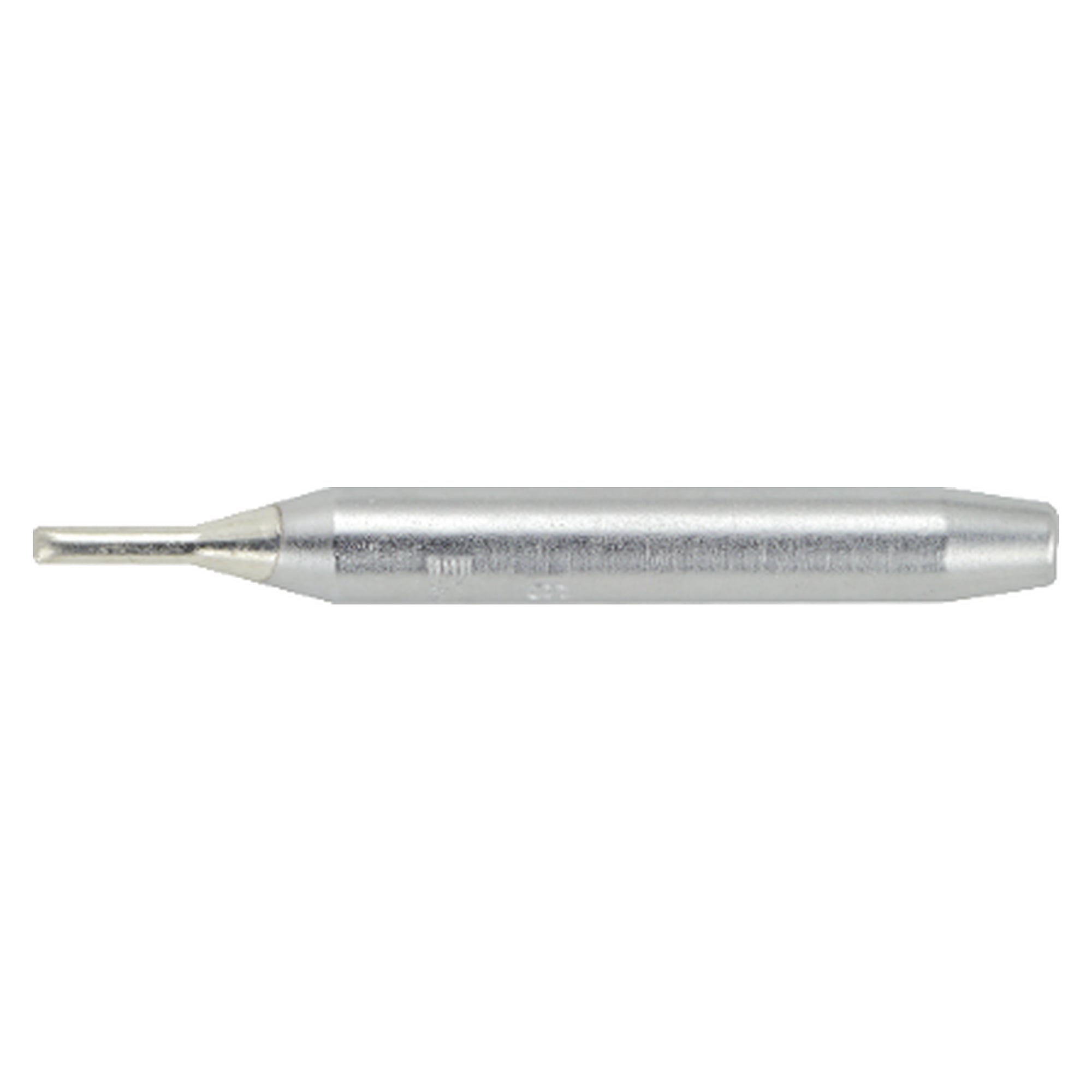

CiseauPannes polyvalentes pour pastilles, broches et soudures traversantes sur le PS-90.0,8 à 4,8 mm

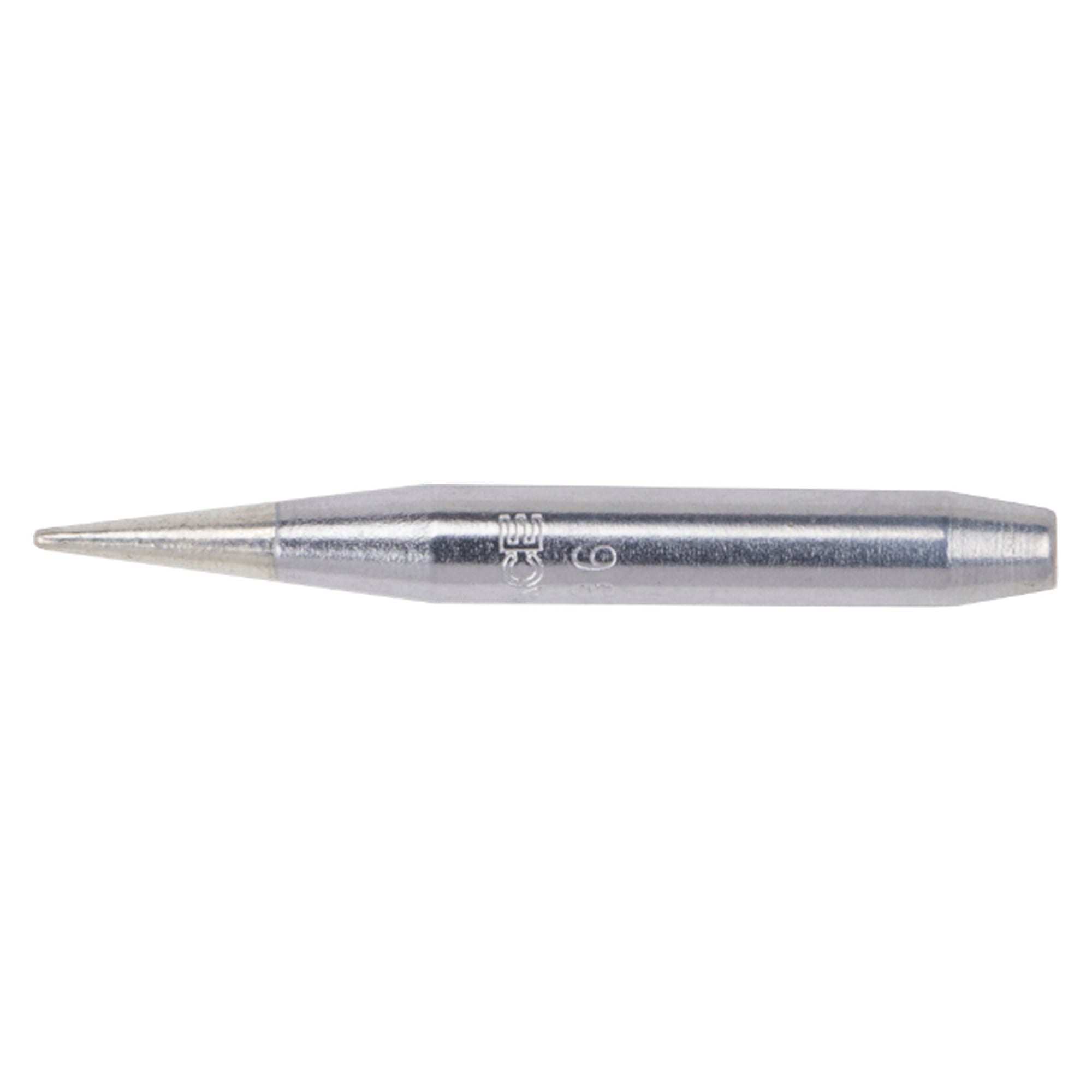

ConiquePour le pas fin et les composants chip, aussi en version longue.dès 0,4 mm

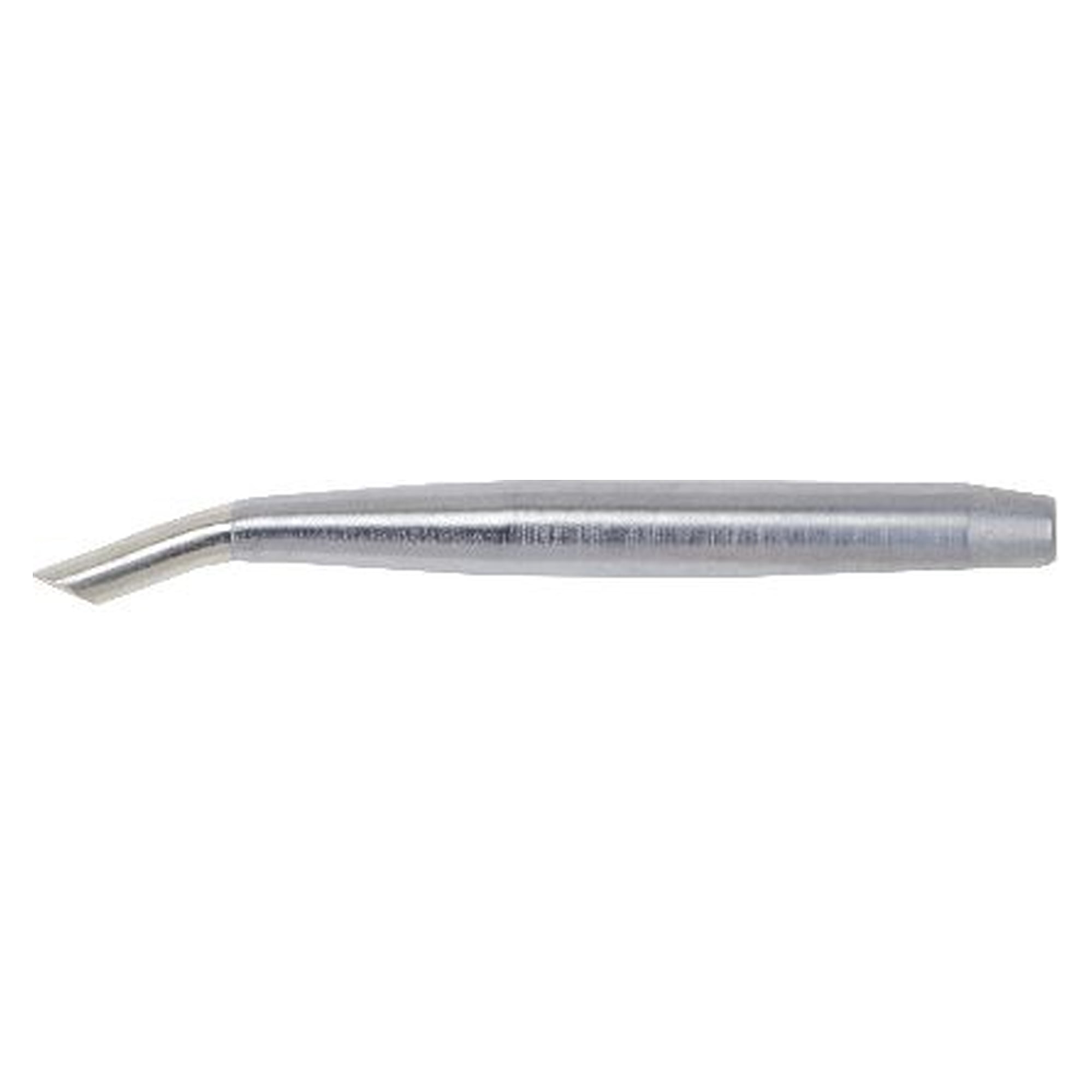

CoudéePour les soudures masquées par le dessus.angle d'attaque plat
SpatuleLames plates pour PS-90 et TT-65 qui chauffent toute une rangée de broches.7,6 à 25,4 mm
Panne pincePour la ThermoTweez TT-65, des composants chip jusqu'aux PLCC et PQFP.chaleur des deux côtés
Buse à gaz chaudBuses pour le ThermoJet TJ-70, en jet simple, double jet et Flat End.sans contact
TraversantPannes de dessoudage pour le Sodr-X-Tractor SX-70 pour libérer les trous métallisés.panne tubulaire
- 71 articles
- 1 fabricant
- Prix nets hors TVA
Guide d'achat
Bien choisir : Pannes pour PS-90
Les critères de choix : caractéristiques, comparatif et applications typiques.
Critères de choix
| Critère | Options | Remarque |
|---|---|---|
| Outil | PS-90, TT-65, TP-65, TJ-70, SX-70 | Choisissez d'abord l'outil, chaque panne est prévue pour lui. |

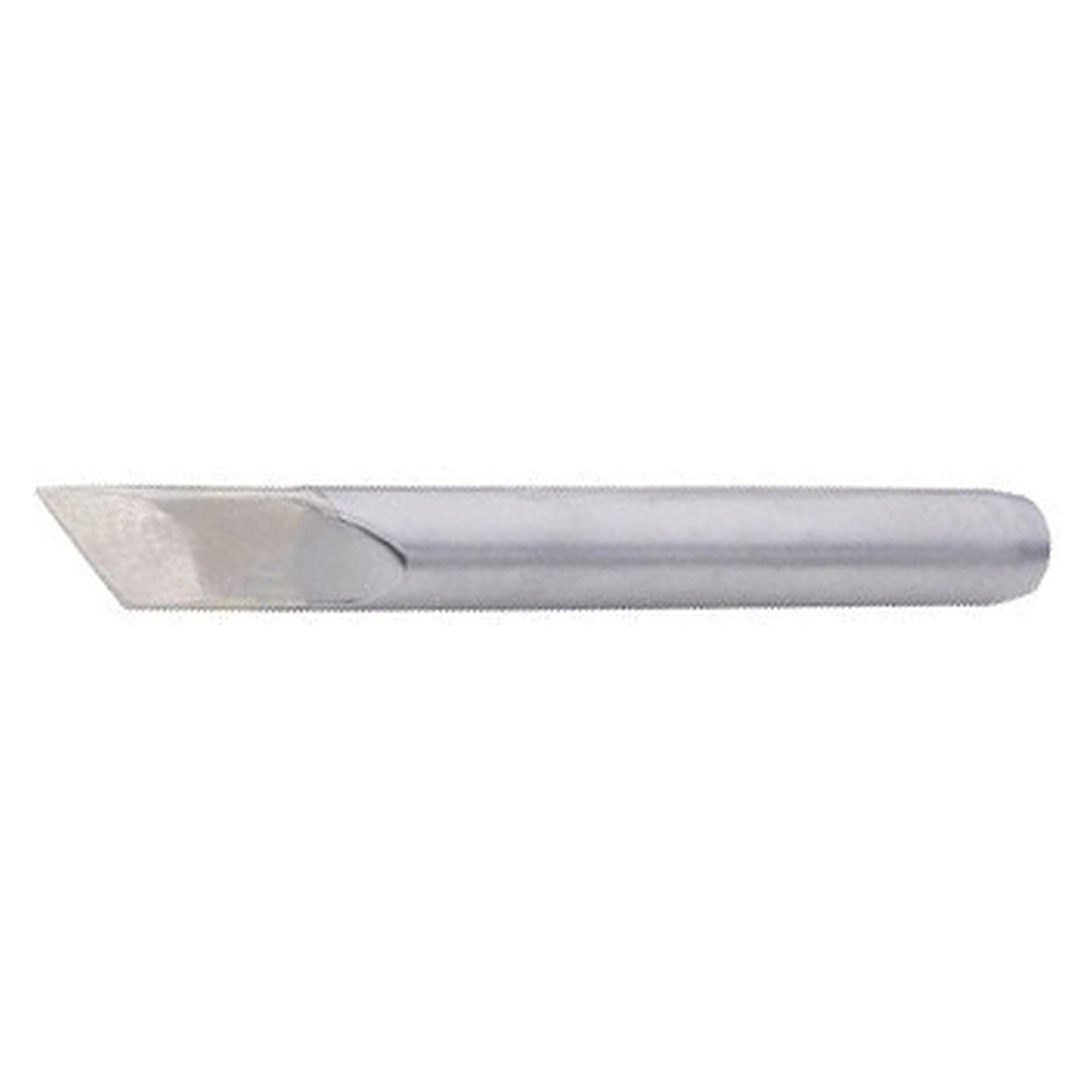

| Forme de panne | ciseau, conique, coudée, creuse, couteau, spatule, pince, buse à gaz chaud, traversant | Pannes de soudage pour pastilles et broches, lames et pinces pour retirer des composants entiers. |
| Largeur | 0,4 à 36,3 mm | Pour les pannes de dessoudage, la taille suit le boîtier, par exemple SOIC, TSOP, PLCC ou PQFP. |

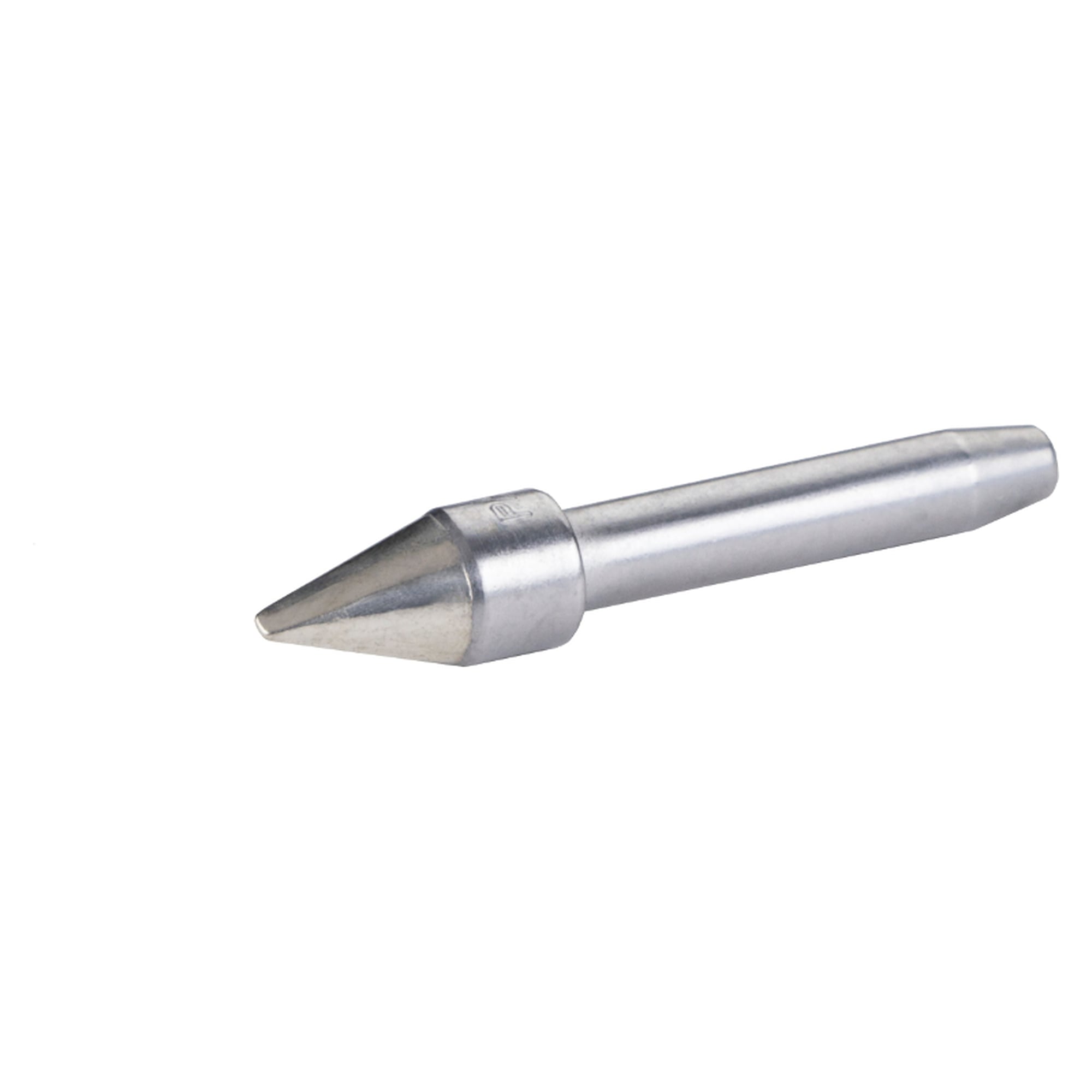

| Version | standard, Long Reach, Extended Reach, High Capacity, Thermo-Drive | Long Reach atteint les soudures profondes, High Capacity maintient la température sur beaucoup de cuivre. |
| Station | SensaTemp, IntelliHeat | Le PS-90 existe avec fiche noire pour SensaTemp et avec fiche bleue pour IntelliHeat. |
Applications
Traversant sur cartes multicouches Les pannes ciseau du PS-90 à forte capacité thermique apportent assez d'énergie dans les trous métallisés.

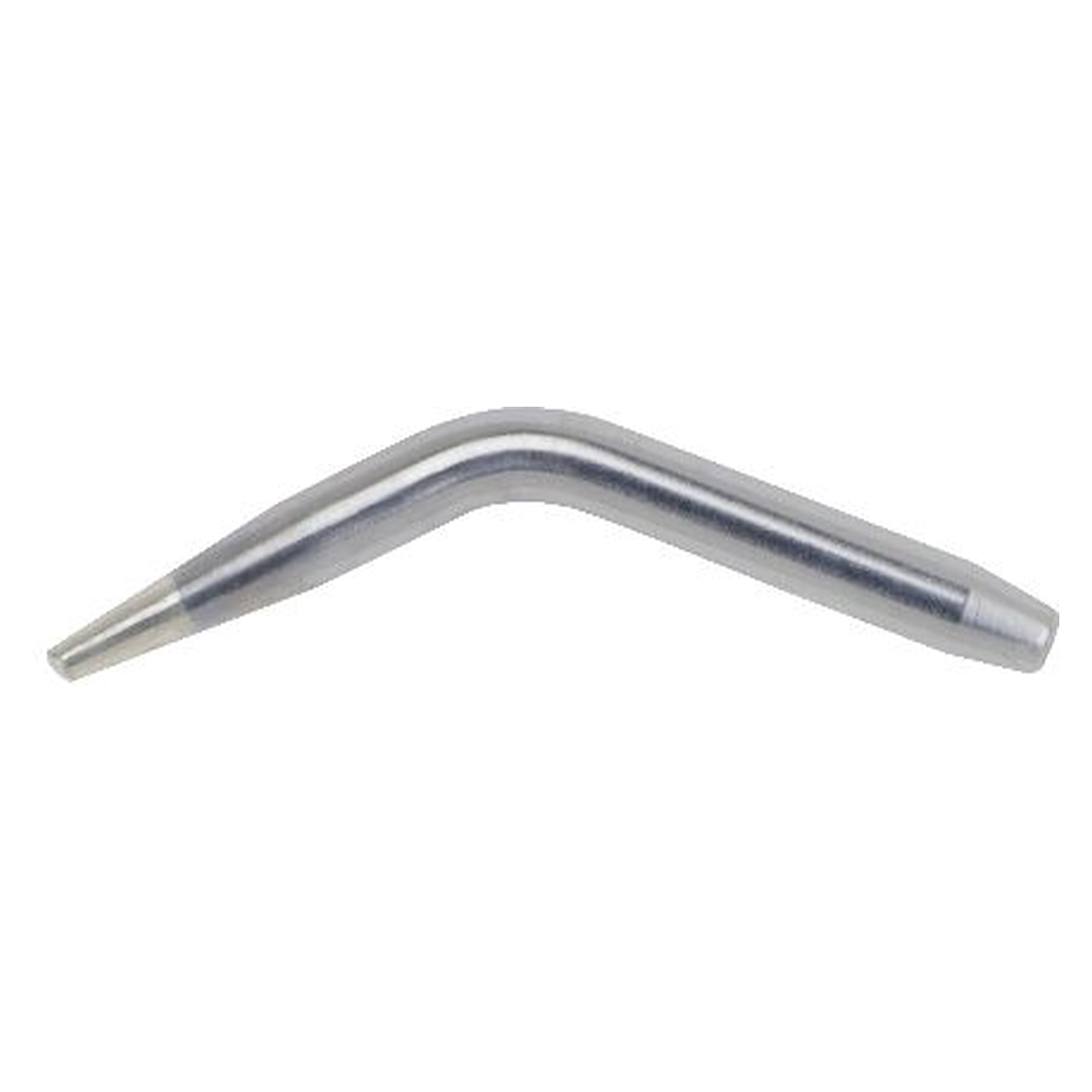

Soudage par traînée Les pannes MiniWave de 1,8 à 3,3 mm entraînent la soudure dans leur creux le long de la rangée de broches.

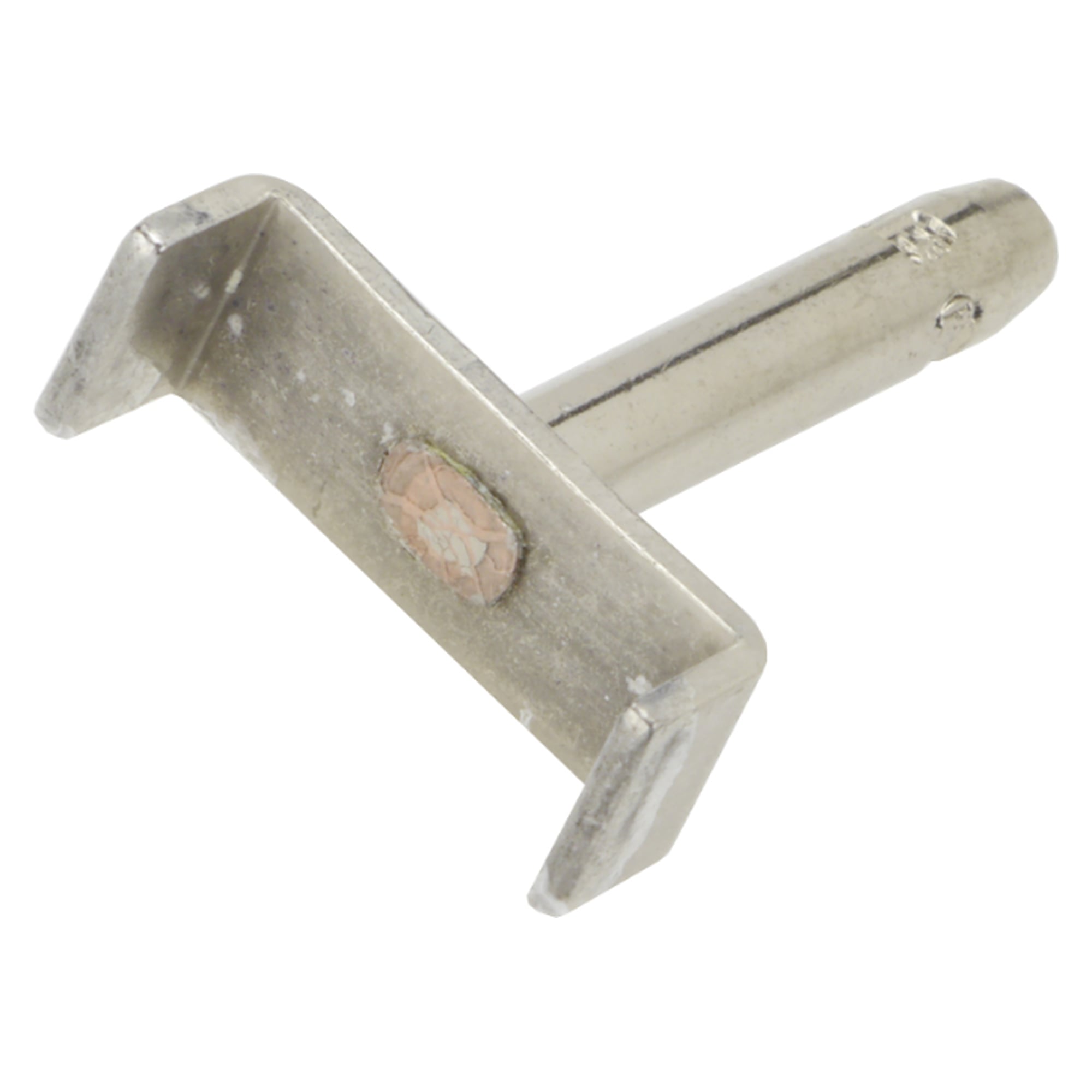

Dessoudage de CMS Les pannes pour SOIC et TSOP et les lames plates font fondre des rangées entières de broches en une fois.
Retrait de QFP et PLCC Les pannes ThermoPik et ThermoTweez chauffent toutes les broches d'un boîtier simultanément.
Réparation de circuits Les pannes ThermoBond collent pastilles et pistes de remplacement des Cir-Kits sur la carte.
Libérer les trous métallisés Les pannes de dessoudage pour SX-70 entourent la broche, le vide aspire la soudure.
Questions fréquentes
- Les pannes conviennent-elles au PS-90 SensaTemp et IntelliHeat ?
- Les deux versions du PS-90 reçoivent les pannes 1121-03xx à 1121-05xx avec tige de 3/16 pouce. Elles se distinguent par la fiche : noire pour SensaTemp, bleue pour IntelliHeat.
- Pourquoi trouve-t-on ici des pannes pour TT-65, TP-65 et TJ-70 ?
- Ces outils utilisent des pannes de la même série 1121. Les lames plates sont expressément prévues pour le PS-90 et la TT-65.
- Quelle version pour des soudures profondes ?

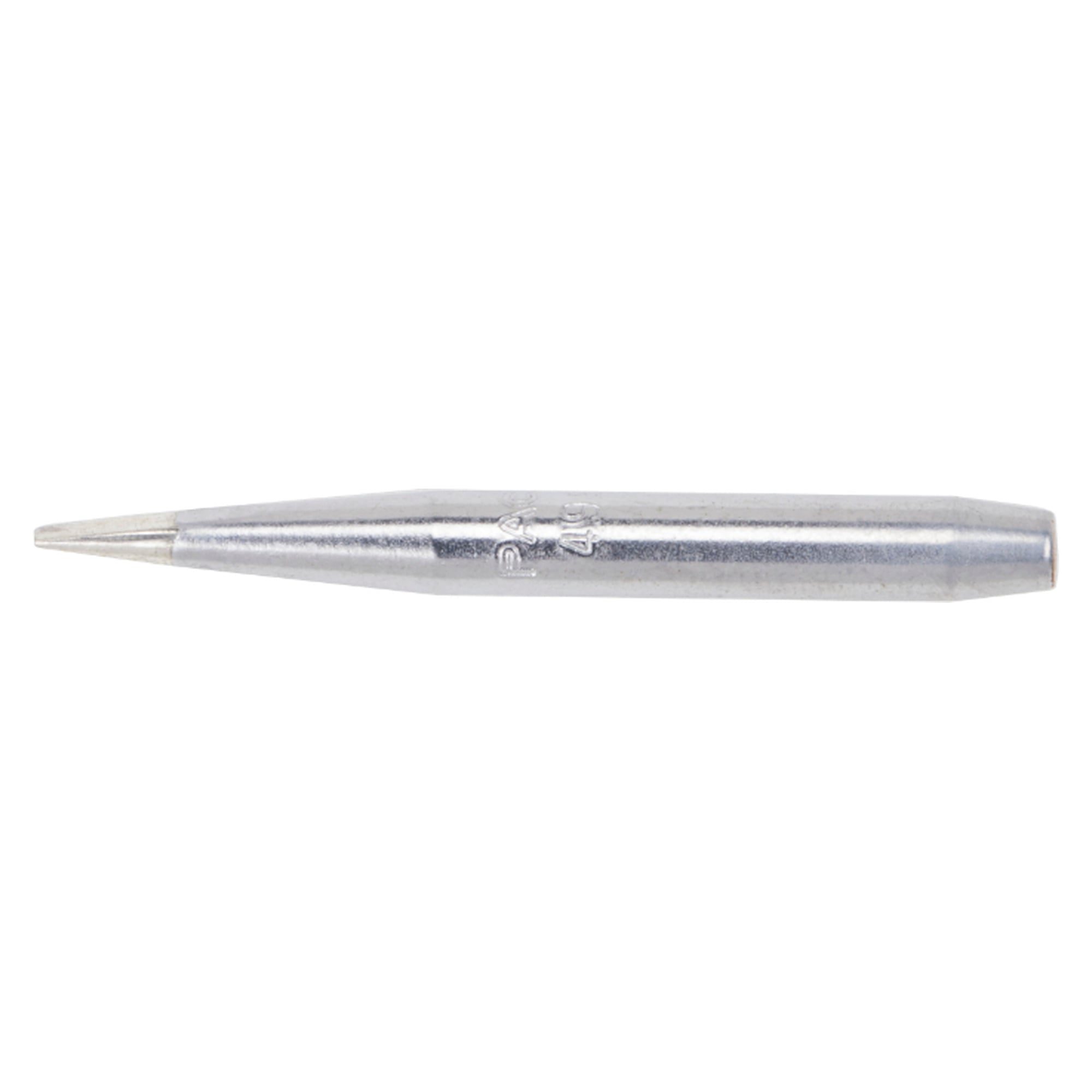

- Les versions Long Reach et Extended Reach ont une tige plus longue et atteignent les soudures dans des boîtiers profonds ou entre des composants hauts.
- À quoi servent les pannes ThermoBond ?
- Elles appliquent chaleur et pression sur les pastilles, pistes et contacts de bord des ThermoBond Cir-Kits, par exemple avec une face rectangulaire de 0,79 x 12,7 mm pour de longs segments de piste étroits.
