Actionneurs pneumatiques
Vérins de bridage

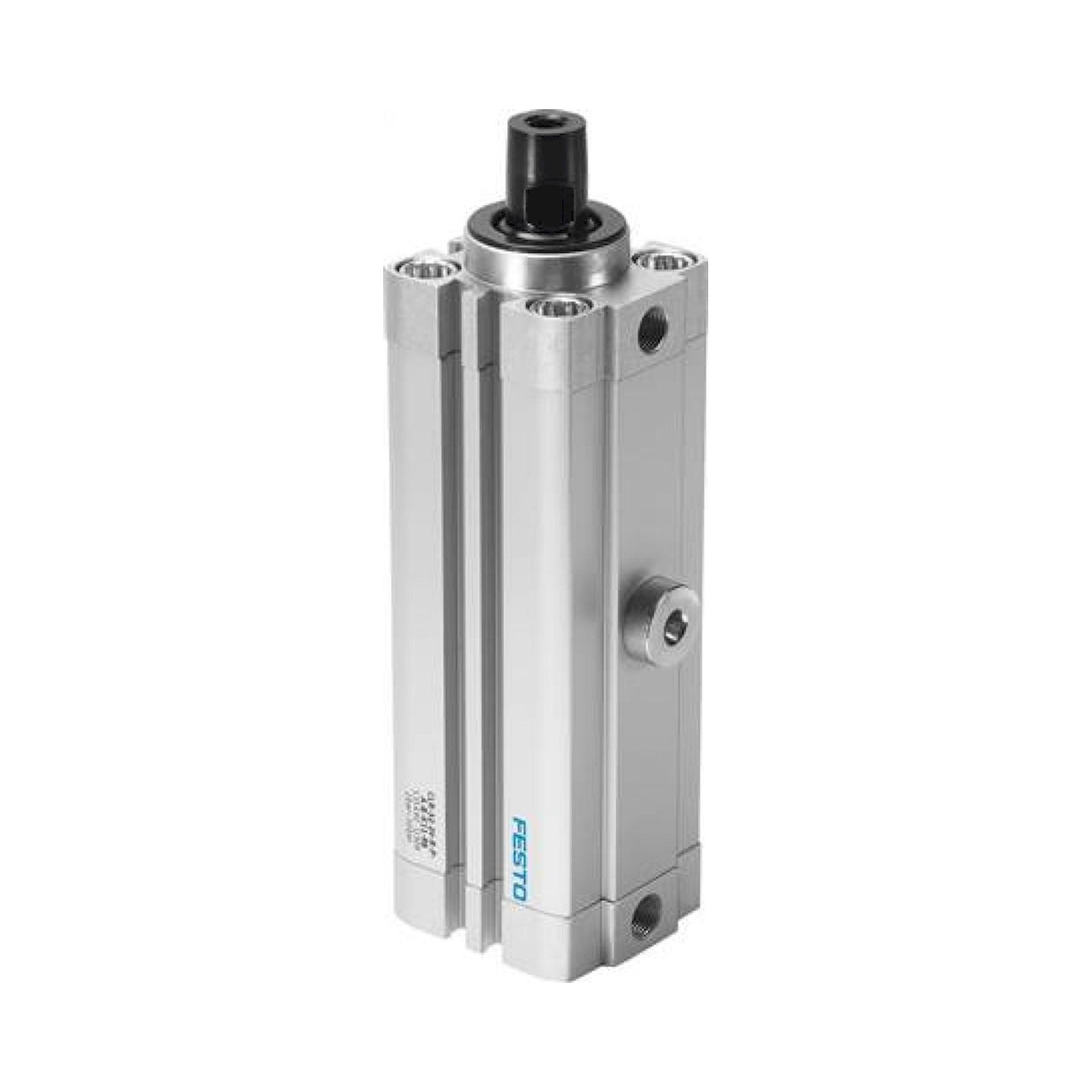

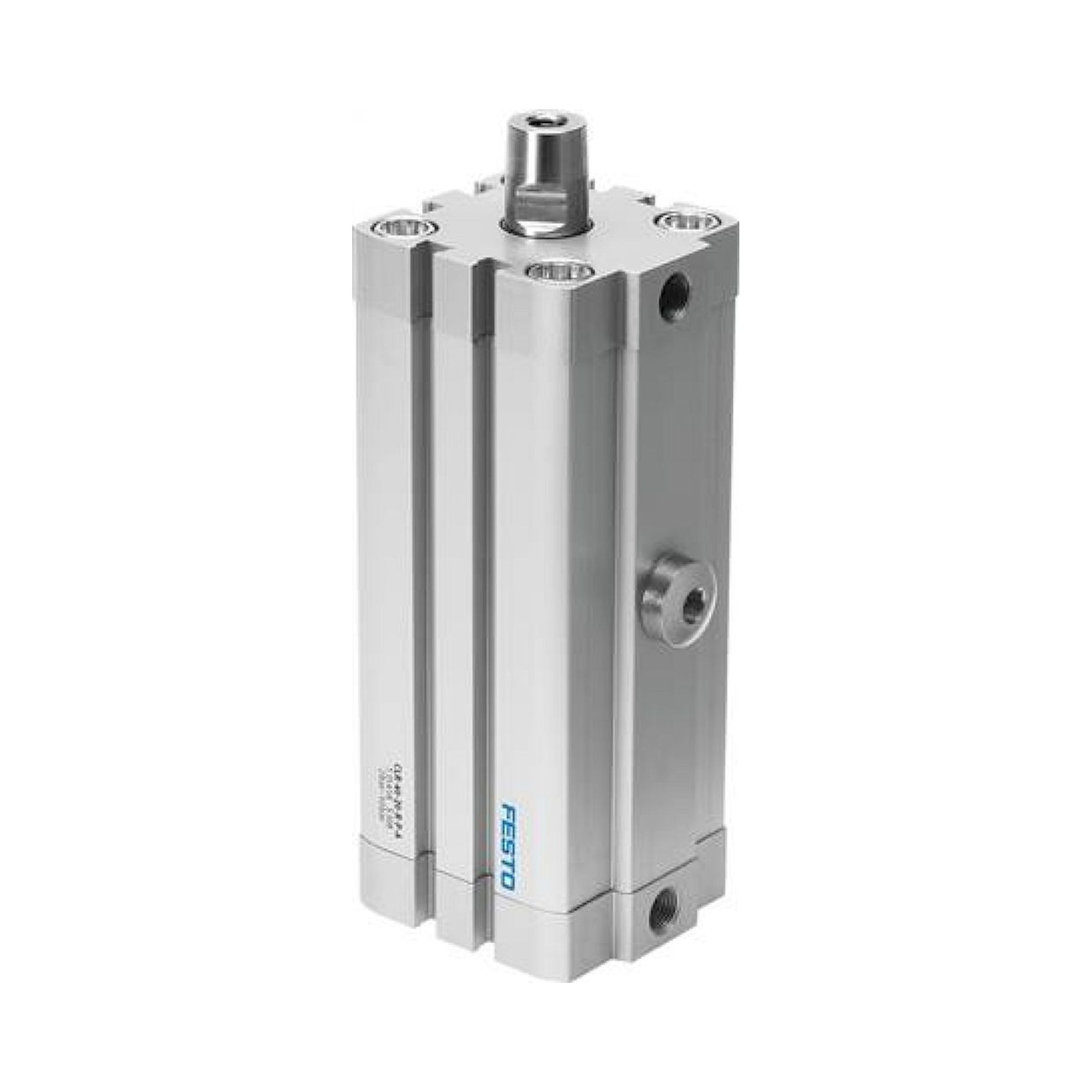

Les vérins de serrage Festo de la série CLR sont des brides de serrage linéaires-rotatives combinant un mouvement linéaire de course et un mouvement rotatif superposé. La gamme couvre les tailles 12 à 50 mm avec des courses de 10 et 20 mm en versions pivotement droit (R), gauche (L) et centré (G). La séquence de mouvement du CLR permet une entrée sans collision: d'abord pivotement en position de serrage, puis descente linéaire sur la pièce. Les CLR s'intègrent ainsi directement dans les montages sans mécanisme de levage séparé.
La gamme contient 288 références et couvre toutes les tailles courantes en version simple et double effet. Le raccordement pneumatique s'effectue via des raccords standardisés sur le corps du vérin.
- 288 articles
- 1 fabricant
- Prix nets hors TVA
Guide d'achat
Bien choisir : Vérins de bridage
Les critères de choix : caractéristiques, comparatif et applications typiques.
Caractéristiques techniques CLR
Sélection par taille et direction de pivotement
| Taille (mm) | Course (mm) | Direction de pivotement |
|---|---|---|
| 12 | 10 / 20 | R, L |
| 16 | 10 / 20 | R, L |
| 20 | 10 / 20 | R, L |
| 25 | 10 / 20 | R, L |
| 40 | 10 / 20 | R, L, G |
| 50 | 20 | R, L, G |
Domaines d'application typiques
Domaines d'application typiques: Serrage de pièces dans des montages automatisés où le bras de serrage doit se dégager sans collision lors de l'entrée de la pièce, montages de soudage dans la fabrication automobile, postes d'usinage et d'assemblage avec cycles répétés de serrage et desserrage, et gabarits de contrôle traitant des dimensions de pièces variables.
