Qu'est-ce qu'un conteneur ESD et dans quelles industries est-il utilisé ?

Les conteneurs ESD (Electrostatic Sensitive Device) sont des boîtes de stockage antistatiques conçues pour protéger les composants électroniques sensibles contre les décharges électrostatiques. Ils sont largement utilisés dans l'industrie électronique, automobile, aéronautique et pharmaceutique pour le transport et le stockage de circuits imprimés, semiconducteurs et dispositifs médicaux. Ces conteneurs maintiennent un environnement conducteur contrôlé qui dissipe en toute sécurité l'électricité statique accumulée, évitant ainsi des dommages coûteux aux composants électroniques durant la manipulation et le transport.

Quels sont les critères techniques pour choisir un conteneur ESD selon les dimensions ?

Le choix d'un conteneur ESD dépend principalement des dimensions des composants à protéger et de la capacité de stockage requise. Les modèles standards incluent des conteneurs 400x300 mm avec hauteurs variables de 120 mm à 320 mm pour les composants moyens, tandis que les grands conteneurs 600x400 mm conviennent pour les assemblages volumineux. Les conteneurs pliables ESD KLK 1210 et KLK 1208 avec 4 volets d'ouverture offrent une flexibilité d'accès optimale pour les environnements de production à cadence élevée, permettant une manutention efficace tout en maintenant la protection antistatique.

Quelles normes européennes s'appliquent aux conteneurs ESD ?

Les conteneurs ESD doivent respecter la norme EN 61340-5-1 pour la protection contre les décharges électrostatiques dans les environnements de fabrication électronique. La conformité CE est obligatoire pour la commercialisation en Europe, garantissant le respect des directives sur la compatibilité électromagnétique et la sécurité des produits. Les conteneurs doivent maintenir une résistivité de surface comprise entre 10^6 et 10^11 ohms selon la norme IEC 61340-4-1, assurant une dissipation contrôlée de l'électricité statique sans risque de décharge brusque vers les composants sensibles.

Quelle est la différence entre les conteneurs ESD rigides et pliables ?

Les conteneurs ESD rigides offrent une protection structurelle maximale avec des parois fixes en dimensions 400x300 mm ou 600x400 mm, idéaux pour le stockage long terme et le transport sécurisé de composants fragiles. Les conteneurs pliables ESD KLK comme les modèles 1208 et 1210 avec 4 volets d'ouverture permettent un accès facilité aux composants durant les opérations d'assemblage, tout en se repliant pour optimiser l'espace de stockage vide. Les versions pliables réduisent les coûts logistiques de retour à vide de 60% comparé aux conteneurs rigides, particulièrement avantageux pour les chaînes d'approvisionnement à flux tendu.

Comment installer un système de conteneurs ESD dans un atelier ?

L'installation d'un système de conteneurs ESD nécessite un environnement de travail conforme à la norme EN 61340-5-1 avec sol conducteur relié à la terre via une résistance de 1 mégohm. Les conteneurs s'intègrent aux chariots ESD comme le modèle Auer SR.L.214 spécialement conçu pour les bacs de rangement, permettant un transport mobile sécurisé entre postes de travail. La zone EPA (ESD Protected Area) doit maintenir une humidité relative de 45-65% et une température stable entre 16-35°C pour garantir les propriétés antistatiques optimales des conteneurs et éviter l'accumulation de charges électrostatiques.

Quelles sont les caractéristiques de sécurité et de protection des conteneurs ESD ?

Les conteneurs ESD maintiennent une résistance de surface entre 10^6 et 10^9 ohms garantissant une dissipation sûre des charges électrostatiques sans endommager les composants sensibles. Ils fonctionnent dans une plage de température de -40°C à +80°C avec une résistance aux chocs mécaniques selon la norme EN 12115 pour les conteneurs de transport. La couleur noire standard assure une protection UV et une identification visuelle immédiate du caractère antistatique, tandis que les matériaux polypropylène conducteur résistent aux solvants industriels courants et maintiennent leurs propriétés ESD sur plus de 10 ans d'utilisation normale.

Quel est l'entretien requis pour les conteneurs ESD et leur durée de vie ?

Les conteneurs ESD requièrent un contrôle trimestriel de la résistivité de surface avec un mégohmmètre selon la norme IEC 61340-4-1, vérifiant que la valeur reste entre 10^6 et 10^11 ohms. Le nettoyage s'effectue avec des détergents antistatiques neutres sans solvants agressifs qui pourraient altérer les propriétés conductrices du matériau polypropylène. La durée de vie moyenne des conteneurs ESD de qualité industrielle atteint 8-12 ans en utilisation intensive, avec inspection visuelle mensuelle des fissures ou déformations qui compromettraient l'étanchéité et la protection électrostatique des composants stockés.

Conteneur ESD

Systèmes de stockage

Les conteneurs ESD assurent une résistance de surface comprise entre 10⁵ et 10¹¹ Ω, conformément à la norme IEC 61340-5-1, protégeant ainsi les composants électroniques sensibles contre les décharges électrostatiques tout au long de la chaîne logistique. Fabriqués en polypropylène conducteur ou dissipatif, les bacs ESD répondent aux exigences de la norme DIN EN 61340-5-2 et s'intègrent directement dans les formats KLT, euro-conteneurs et systèmes à tiroirs standardisés.

Distributeur spécialisé en solutions de protection électrostatique, esd.equipment propose plus de 762 références de conteneurs ESD - bacs à bec, caisses pliantes, big boxes, bacs à étagères, rouleaux de transport et inserts - couvrant l'ensemble des formats normalisés pour l'électronique, le semi-conducteur et l'industrie automobile.

Catégories

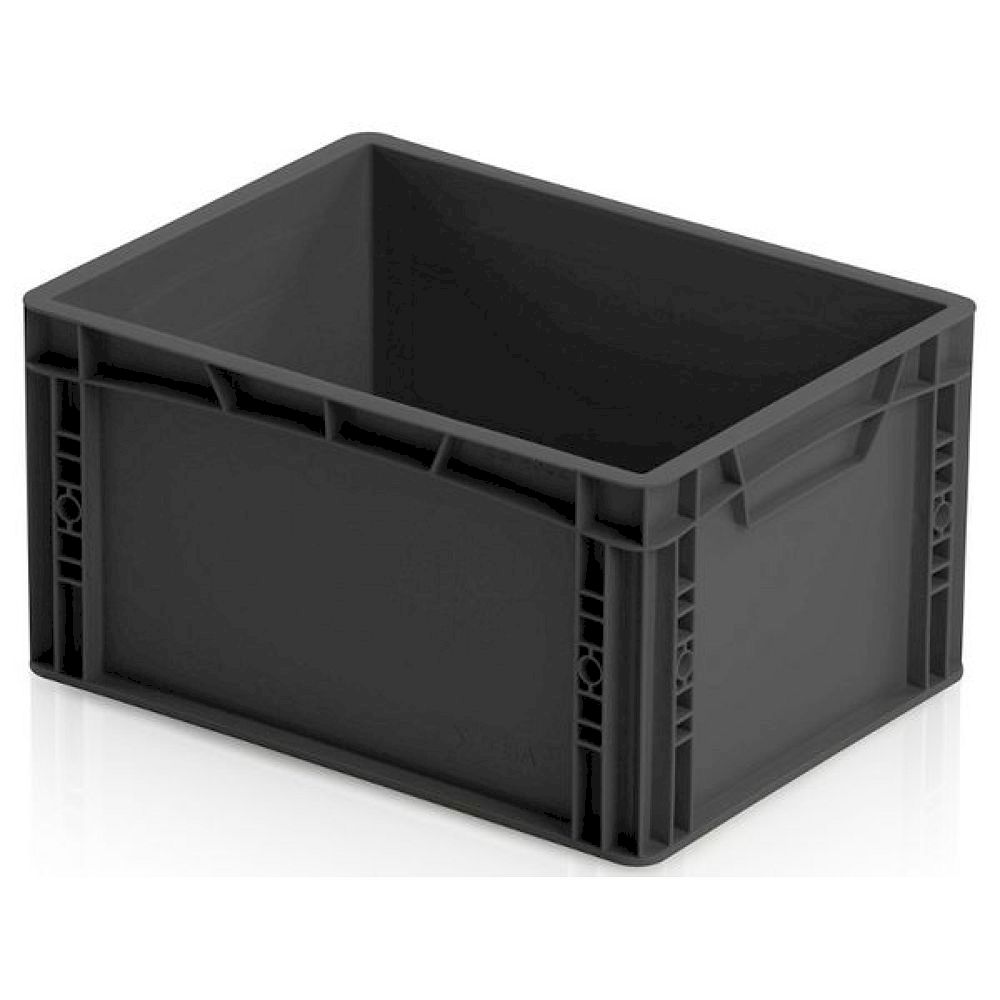

StandardBacs ESD standard, résistance 10⁵-10¹¹ Ω, polypropylène conducteur

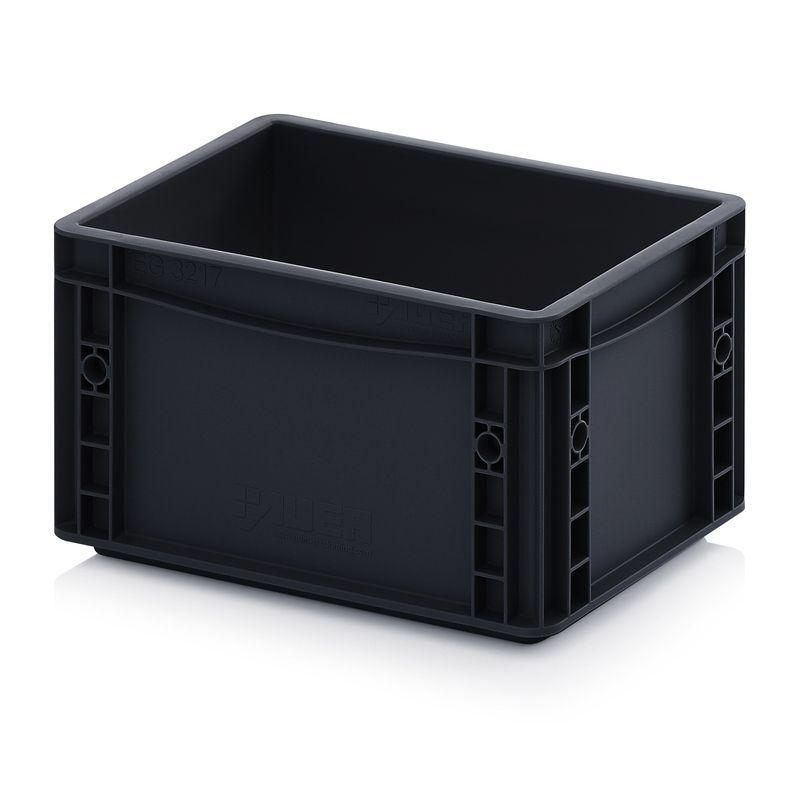

Bacs européens ESDEuro-conteneurs 400x300, 600x400 mm, emboîtables et gerbables, norme DIN 15155

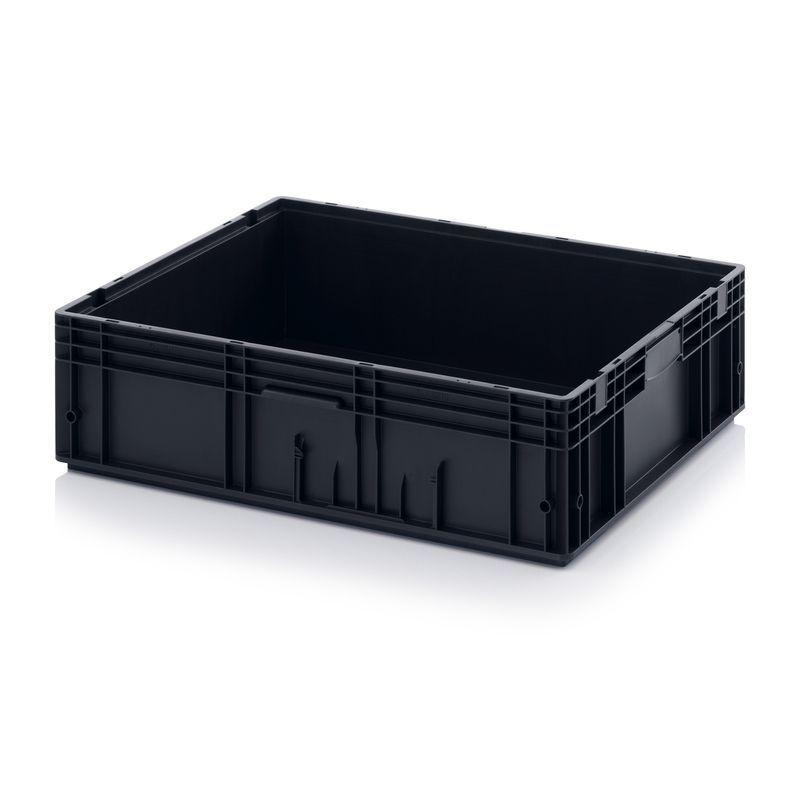

Conteneurs ESD KLTFormat KLT / Maxi-KLT normalisé VDA 4500, compatibles convoyeurs automatiques

Bacs à bec ESDBacs SK à ouverture frontale, montage sur rails, stockage visible

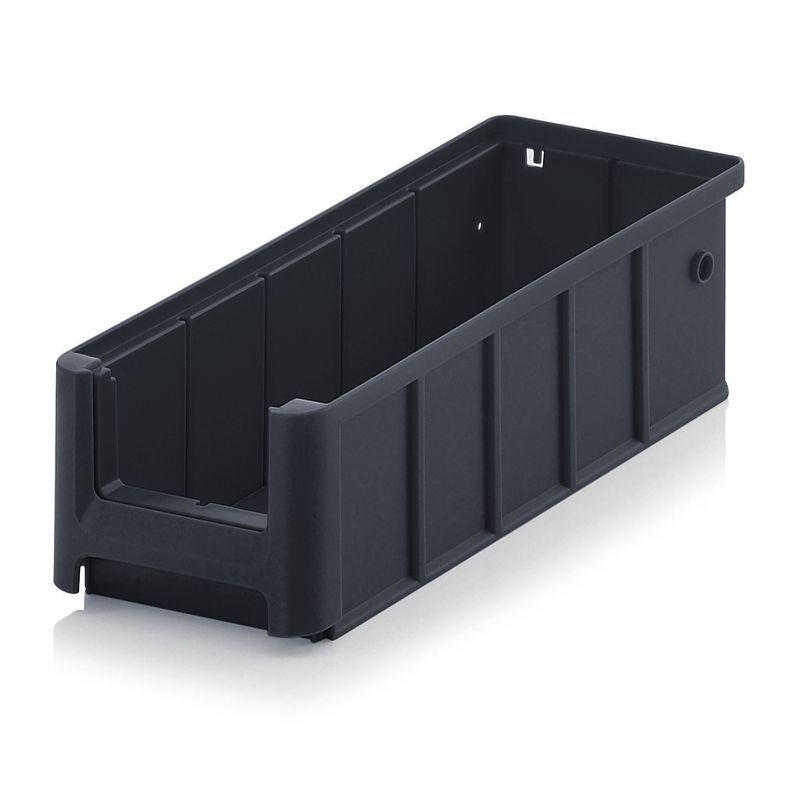

Bacs à étagères ESDBacs pour rayonnages et flux matière, format euro, paroi avant inclinée

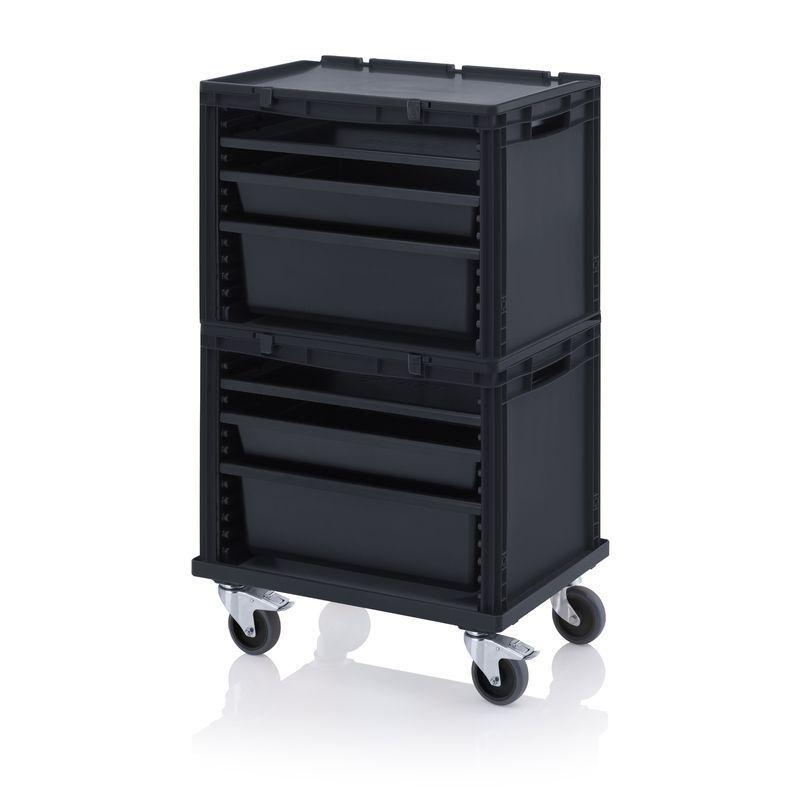

Bacs à tiroirs ESDConteneurs à tiroirs empilables, modularité verticale, étiquetage frontal

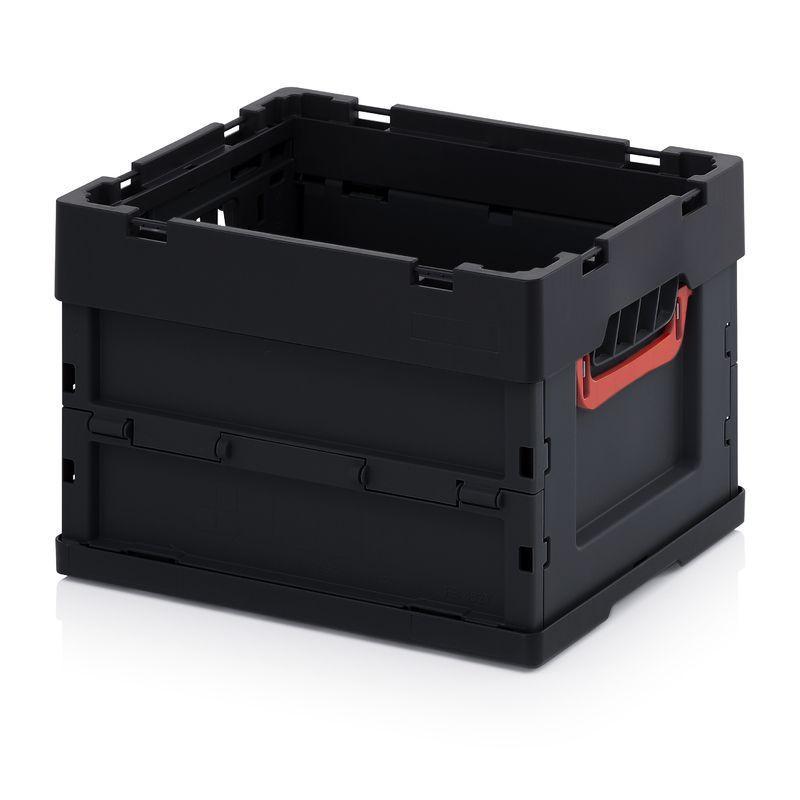

Caisses pliantes ESDFaltboxen pliables, gain de place jusqu'à 75 %, format euro compatible

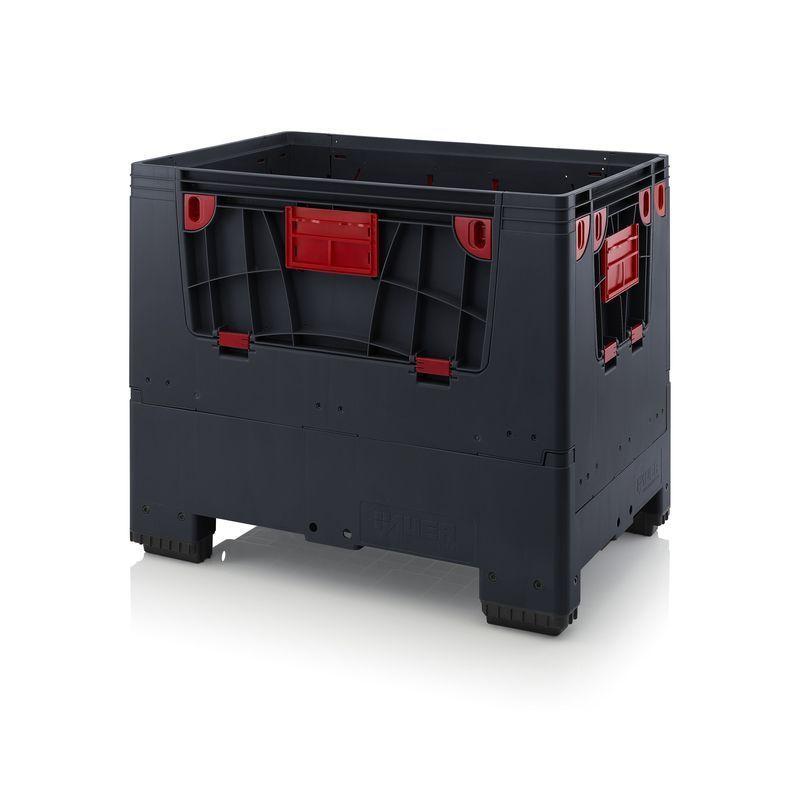

Big Boxes ESDGrandes caisses pliables, 4 trappes d'accès, grand volume, empilables

Inserts pour bacs de stockageSéparateurs et cloisonnements ESD, compatibles formats KLT et euro-bacs

Rouleau de transport ESDChariots roulants ESD, surface dissipative, transport en zone EPA

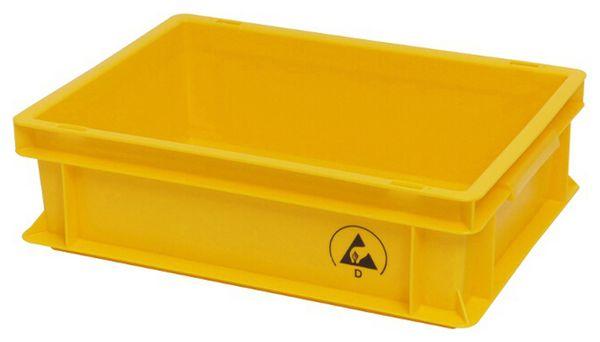

Récipient de stockageConteneurs de stockage ESD, empilables, conformes IEC 61340-5-1

⚡ 10⁵-10¹¹ Ω - Résistance de surface dissipative conforme IEC 61340-5-1

???? Protection EPA complète - Matériaux conducteurs ou dissipatifs, mise à la terre intégrée

⚙ Formats KLT, euro, standard - Compatibilité VDA 4500 et convoyeurs automatiques

???? 762+ références en stock - Bacs, caisses, inserts, rouleaux livrés rapidement

???? Caisses pliantes -75 % volume - Économie de place en retour logistique et stockage vide

✓ Conforme DIN EN 61340-5-2 - Qualification matériaux vérifiée, traçabilité par lot

Comparatif types de conteneurs ESD - quel bac choisir ?

Critère	Conteneurs KLT ESD	Bacs à bec ESD	Caisses pliantes ESD	Bacs européens ESD
Résistance de surface	10⁵-10¹¹ Ω	10⁵-10¹¹ Ω	10⁵-10¹¹ Ω	10⁵-10¹¹ Ω
Norme de référence	VDA 4500, IEC 61340-5-1	IEC 61340-5-1	IEC 61340-5-1	DIN 15155, IEC 61340-5-1
Formats disponibles	KLT, Maxi-KLT (VDA 4500)	Petits formats, montage rail	Format euro 400x300, 600x400 mm	400x300, 600x400 mm
Compatibilité convoyeur	Oui, automatisation totale	Non (rayonnage manuel)	Limitée	Oui (format standardisé)
Gain de place vide	Emboîtable (ca. 50 %)	Non pliable	Pliable, ca. 75 %	Emboîtable (ca. 50 %)
Application principale	Production automobile, SMT	Petites pièces, atelier ESD	Logistique retour, pooling	Stockage intermédiaire, flux
Inserts / séparateurs	Oui, gamme dédiée	Limité	Oui (sur mesure)	Oui, inserts ESD disponibles

Secteurs d'application typiques : Fabrication électronique SMT (IPC-A-610, IEC 61340-5-1), industrie des semi-conducteurs (SEMI S1/S2), équipements médicaux (ISO 13485), industrie automobile (VDA 4500, IATF 16949), aérospatiale (AS9100), logistique et stockage en zone EPA (DIN EN 61340-5-2)

✓ 762+ références ESD en stockBacs, caisses, inserts, KLT - disponibilité immédiate

???? Conformité IEC 61340-5-1 garantieRésistance 10⁵-10¹¹ Ω vérifiée, matériaux certifiés EPA

???? Formats normalisés tous secteursKLT VDA 4500, euro DIN 15155, bacs à bec, pliants et tiroirs
