HR550 Hybrid Rework System 4300W - Ersa 0HR550

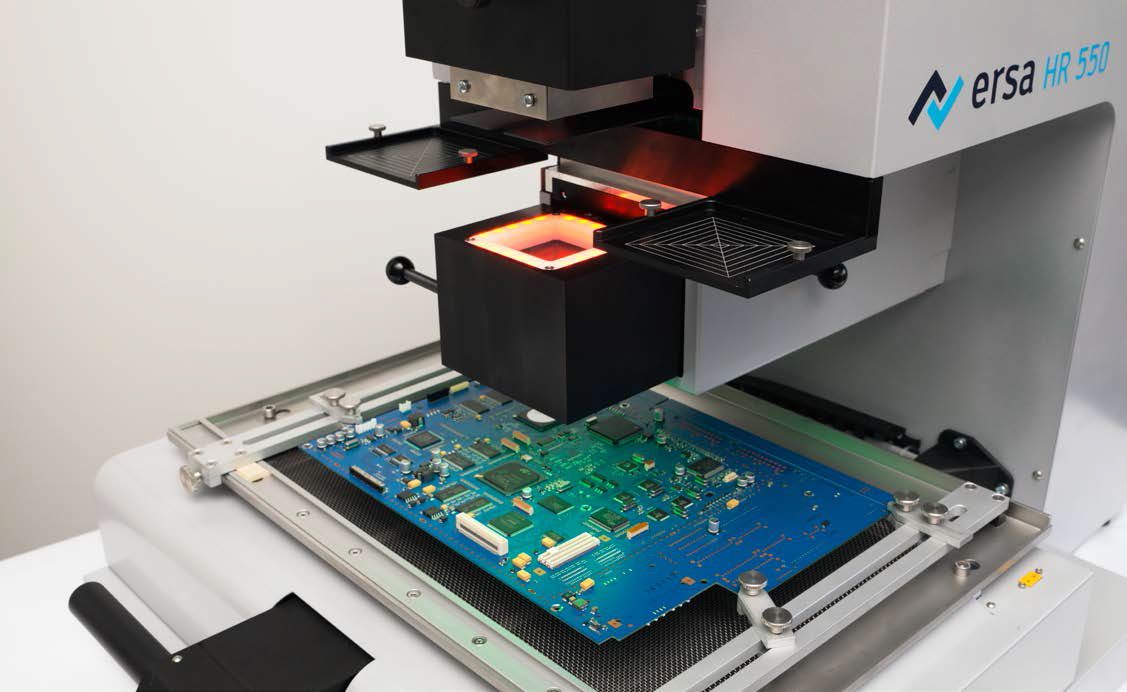

Pour dessouder puis reposer des BGA et de grands composants CMS, c'est le profil thermique de toute la carte qui compte, pas seulement celui de la soudure. L'Ersa HR 550 offre 2400 W de chauffage infrarouge inférieur sur trois zones et, au-dessus, un chauffage hybride de 1900 W qui agit précisément sur 70 x 70 mm.

Ce qui caractérise le HR 550

• Chauffage supérieur hybride de 1900 W, associant 900 W d'infrarouge moyenne longueur d'onde et 1000 W d'air chaud par convection.
• Chauffage inférieur pleine surface de 2400 W sur 390 x 270 mm, réparti en trois zones pilotées séparément.
• Mesure de température sans contact et par contact directement sur le composant, pour un procédé documenté.
• Pipette à vide intégrée à la tête de chauffe, tête et pipette entraînées chacune par un moteur pas à pas, un capteur d'effort détecte le contact avec le composant et la carte.
• Alignement des composants assisté par ordinateur via des caméras haute résolution, champ large de 70 x 70 mm et téléobjectif de 25 x 33 mm.
• Composants de 0,6 x 0,6 mm à 70 x 70 mm, et jusqu'au boîtier 01005 de 0,4 x 0,2 mm avec les accessoires complémentaires.

Caractéristiques techniques

Accessoires livrés

• Support de thermocouple 0HR640
• Capteur AccuTC sans fixation 0HR645
• Clé plate SW9 316569 et clé moletée SW9 316590
• Buse de pose et de dessoudage 0HR5520-35050, diamètre extérieur 5 mm
• Buse de pose et de dessoudage 0HR5520-80100, diamètre extérieur 10 mm
• Déflecteurs d'air 30 x 30 mm 317166 et 45 x 45 mm 320690
• Rail de soutien à 2 pions 0HR554-01

Emploi et compatibilité

Le système s'adresse à la réparation, au banc d'essai et au prototypage, là où des composants isolés sont remplacés sur des cartes déjà équipées. Les commandes sont disposées de façon ergonomique et le procédé est piloté par le logiciel HRSoft sous Windows. Le HR 550 est préparé pour la station Ersa Dip and Print.
