Fixations centrales

Mittelbefestigungen für kolbenstangenlose Zylinder sind präzise gefertigte Halterungskomponenten, die eine zentrale Fixierung pneumatischer Linearantriebe ohne Kolbenstange ermöglichen. Diese Befestigungselemente werden hauptsächlich in der Automatisierungstechnik, Verpackungsindustrie, Fördertechnik und im Maschinenbau eingesetzt, wo kompakte Bauweise und hohe Positioniergenauigkeit erforderlich sind. Die verfügbaren Größen von 18mm bis 63mm Zylinderdurchmesser decken ein breites Spektrum industrieller Anwendungen ab, von feinmechanischen Präzisionsaufgaben bis hin zu schwerlastigen Handhabungsoperationen.

Die Auswahl von Mittelbefestigungen richtet sich primär nach dem Zylinderdurchmesser, wobei Standardgrößen von 18mm, 25mm, 32mm, 40mm, 50mm bis 63mm verfügbar sind. Entscheidend sind die maximale Tragkraft in Abhängigkeit vom Zylinderdurchmesser, die Befestigungsart der Grundplatte und die Materialqualität für korrosionsbeständige Anwendungen. Die Mittelbefestigungen werden paarweise geliefert und müssen zur jeweiligen Zylindertype kompatibel sein, wobei die LZ-Serie eine bewährte Standardlösung für industrielle Pneumatikanwendungen darstellt.

Mittelbefestigungen für kolbenstangenlose Zylinder unterliegen der DIN ISO 6432 für Kleinzylinder und DIN ISO 15552 für Standardzylinder bezüglich der Anschlussmaße und Befestigungsabmessungen. Die mechanischen Eigenschaften der Werkstoffe müssen DIN EN 10088 für nichtrostende Stähle oder entsprechende Aluminiumlegierungen nach DIN EN 755 erfüllen. Für Anwendungen in explosionsgefährdeten Bereichen sind zusätzlich ATEX-Richtlinien und die entsprechenden EN-Normen zu beachten, insbesondere wenn die Befestigungen Teil der druckführenden Komponenten sind.

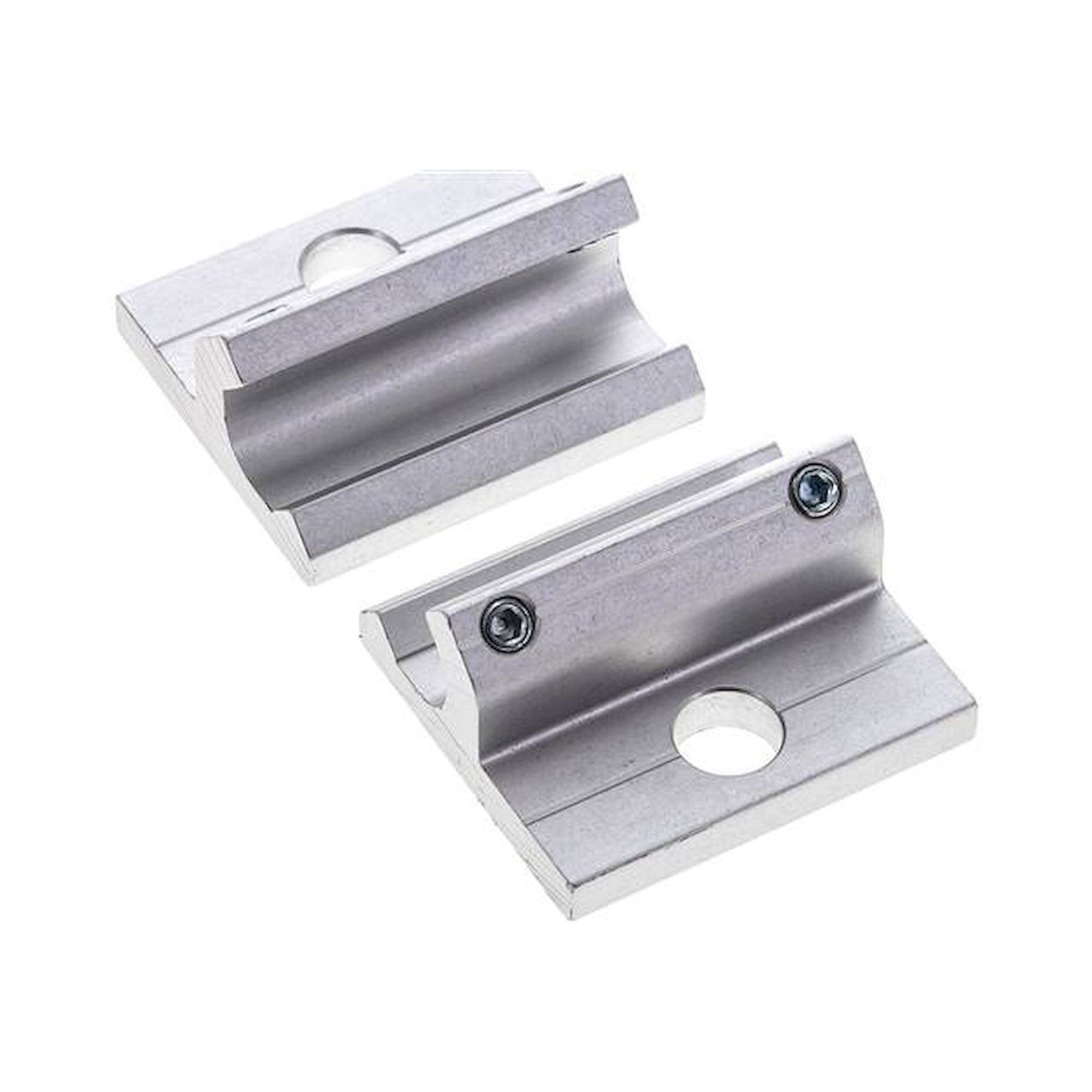

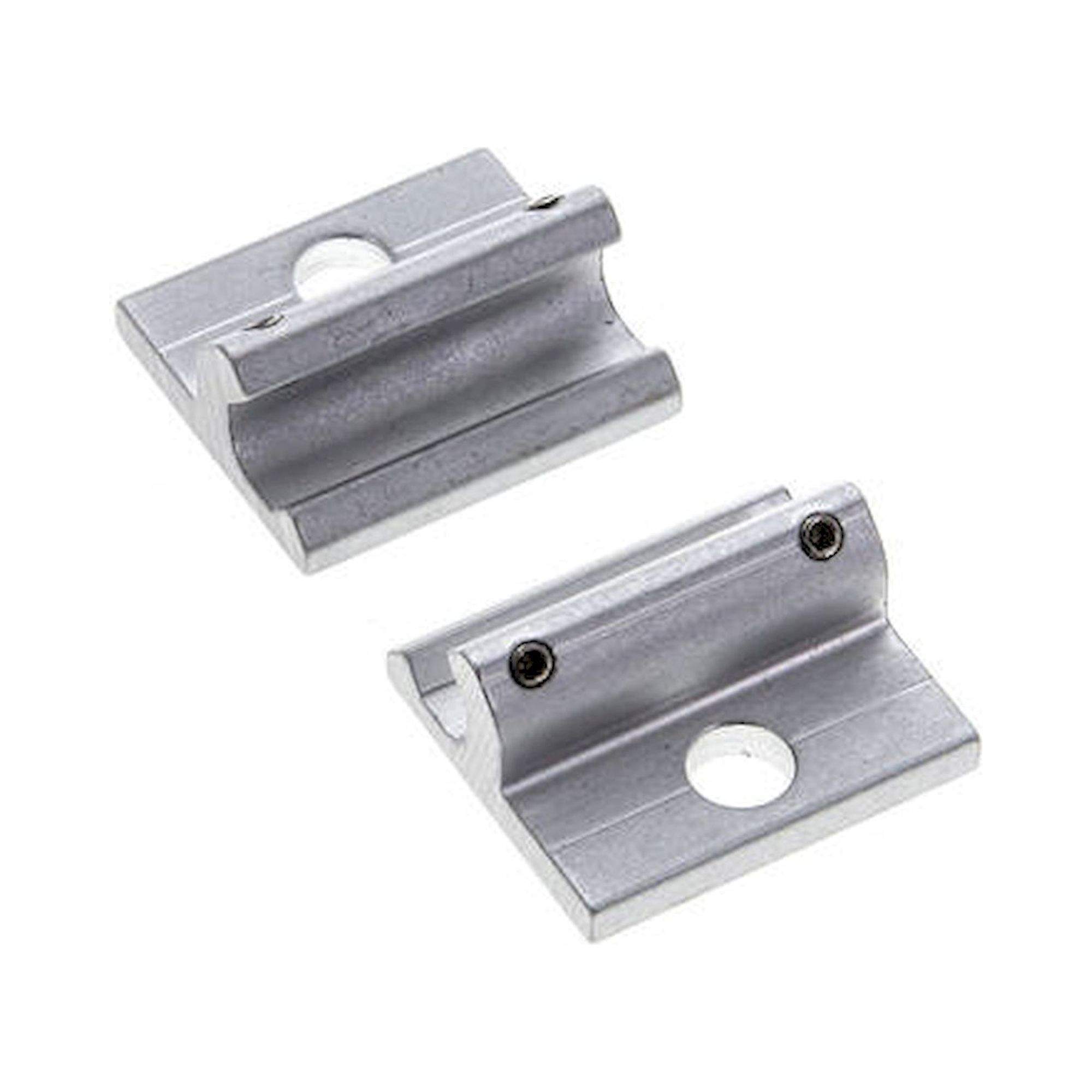

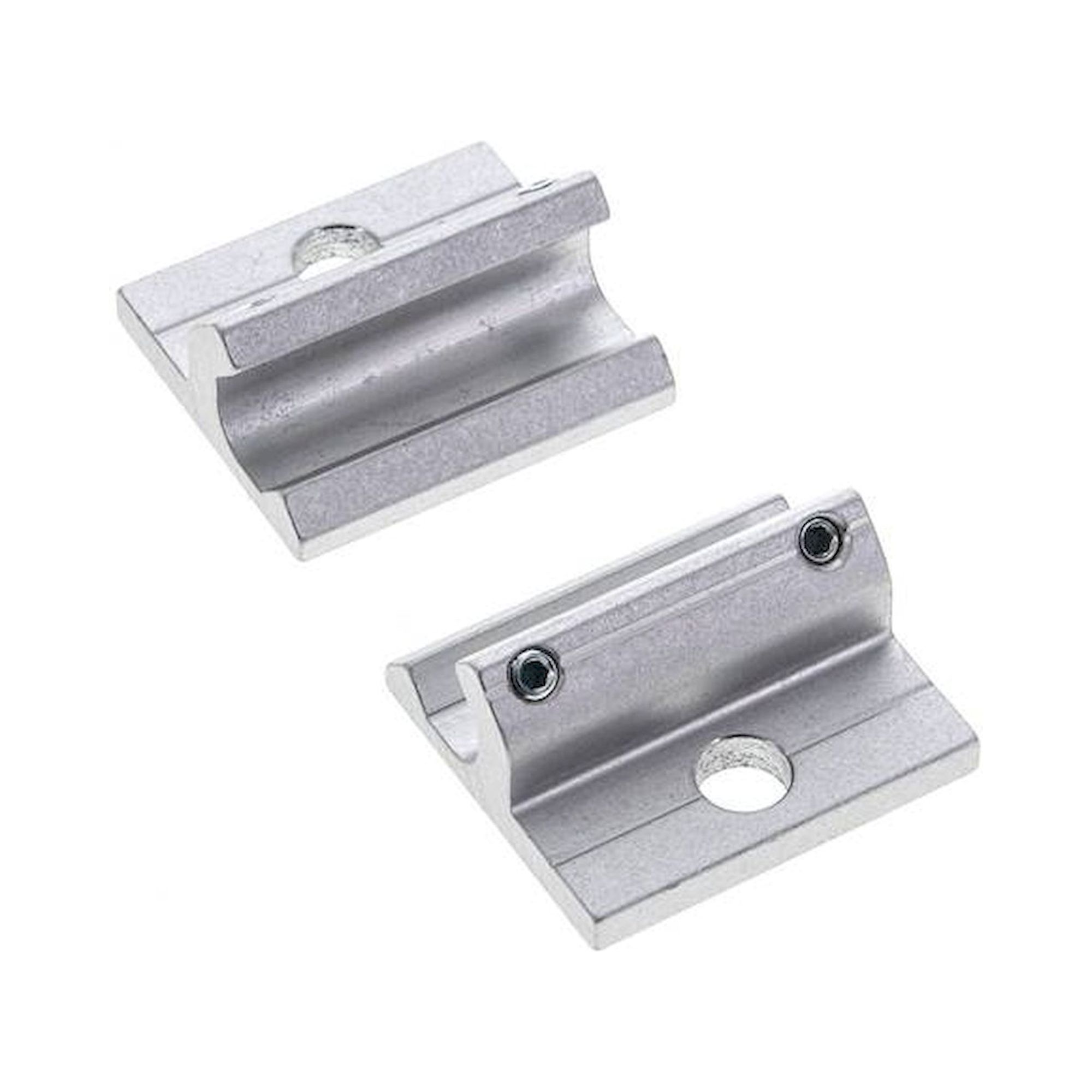

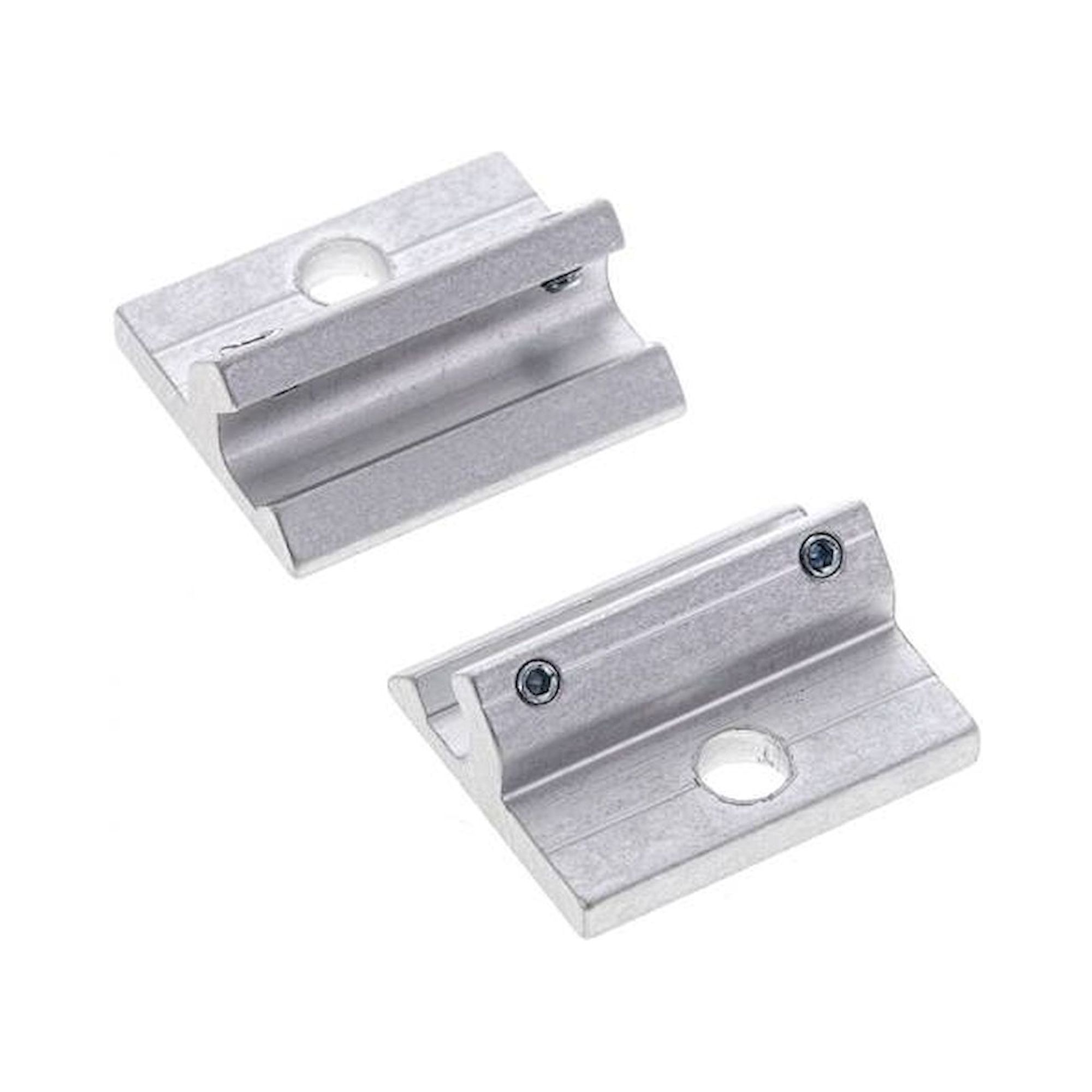

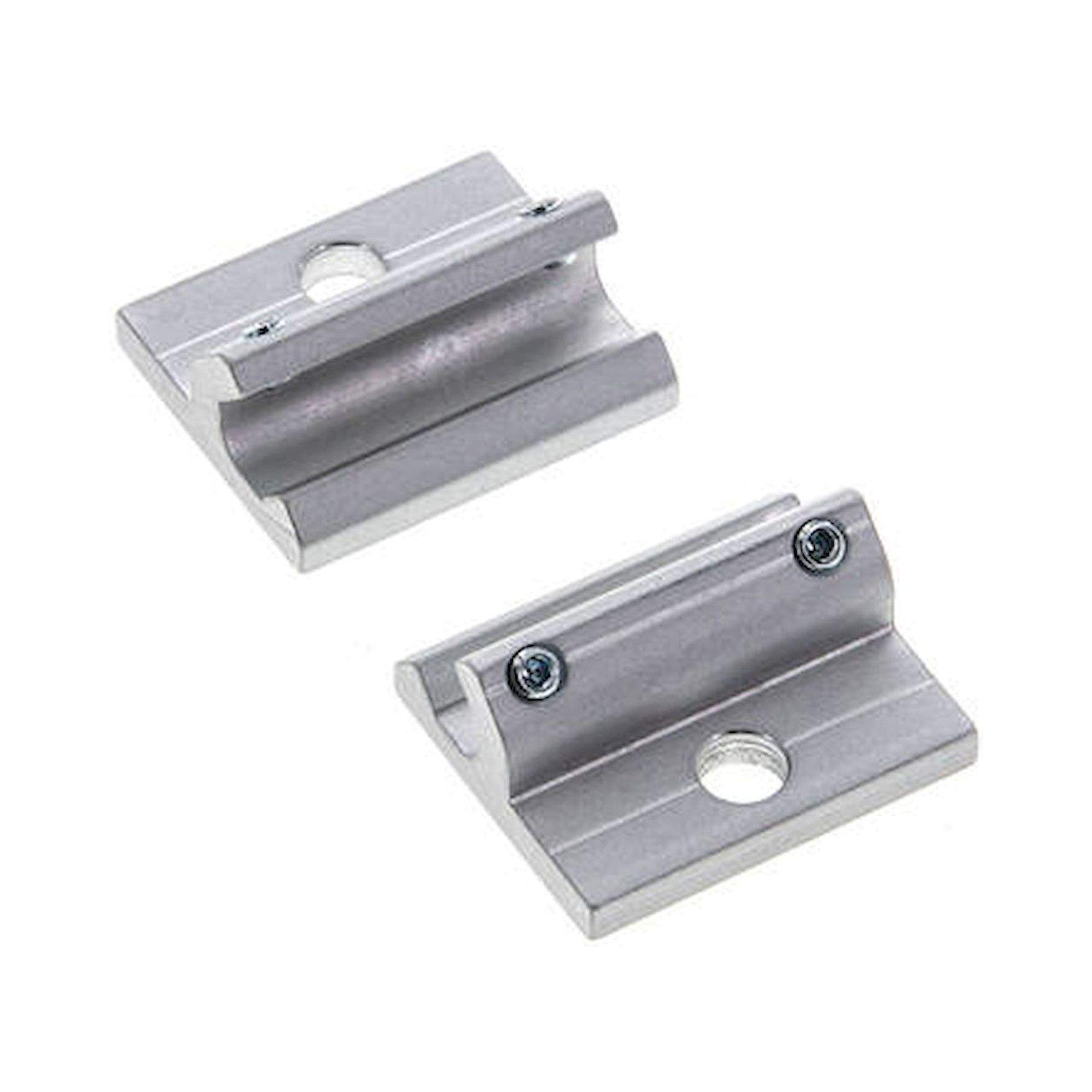

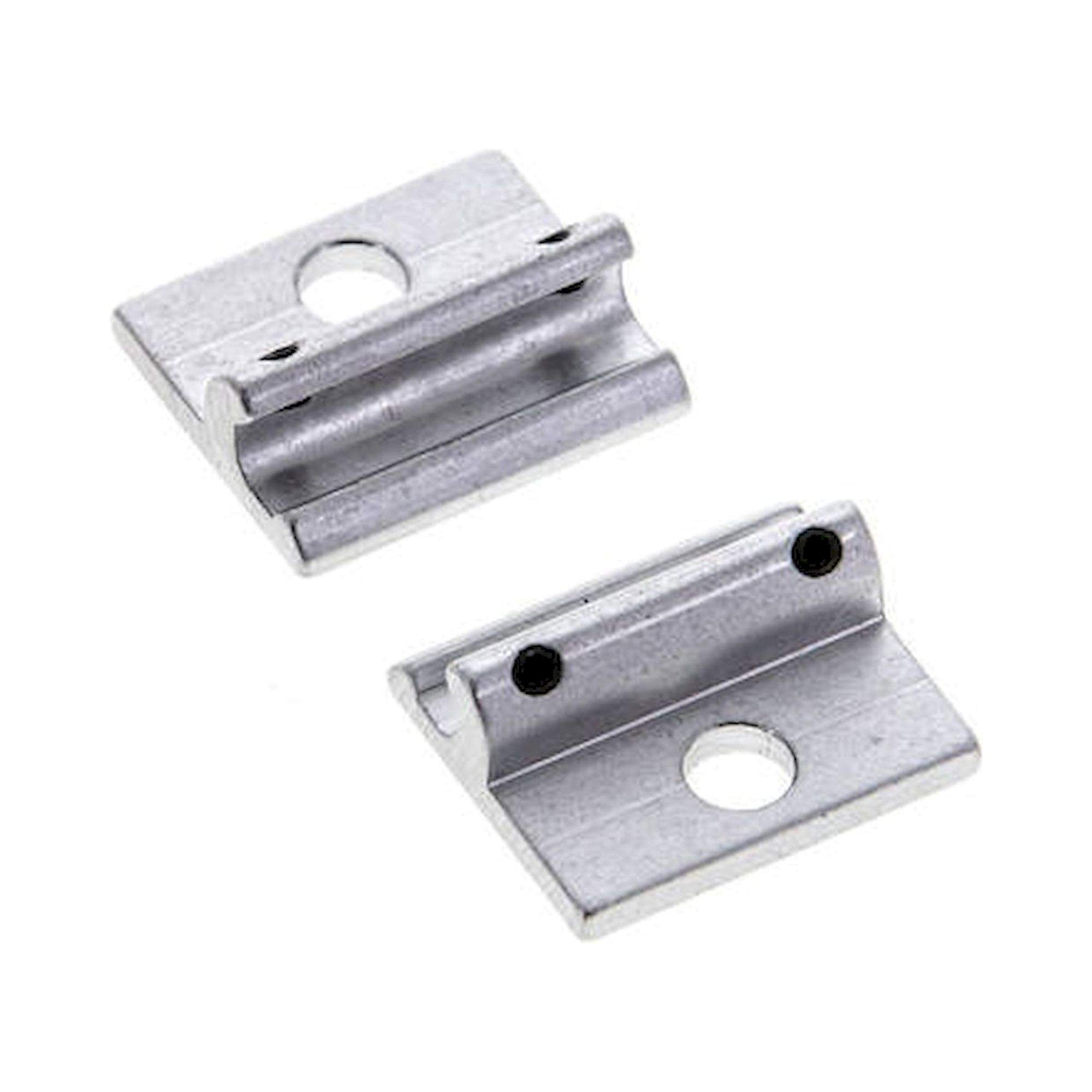

Die LZ-Serie bietet Mittelbefestigungen in sechs Standardgrößen von LZ 18 MB bis LZ 63 MB, wobei die Zahl den entsprechenden Zylinderdurchmesser in Millimetern angibt. Kleinere Ausführungen wie LZ 18 MB und LZ 25 MB sind für Präzisionsanwendungen mit geringeren Kräften ausgelegt, während größere Varianten wie LZ 50 MB und LZ 63 MB höhere Traglasten und Betriebsdrücke bis zu 10 bar bewältigen können. Die Befestigungsabstände und Grundplattenabmessungen skalieren proportional zur Zylindergröße, wobei alle Varianten paarweise für symmetrische Kraftverteilung konzipiert sind.

Die Installation von Mittelbefestigungen erfordert eine ebene, plan bearbeitete Montagefläche mit einer Ebenheitstoleranz von maximal 0,1mm auf 100mm Länge zur Vermeidung von Verspannungen. Die Befestigungsschrauben müssen gemäß Herstellerangaben mit definierten Anzugsmomenten montiert werden, typischerweise M6-Schrauben der Festigkeitsklasse 8.8 für kleinere Größen und M8-Schrauben für größere Ausführungen. Die Mittelbefestigungen sind mit allen gängigen kolbenstangenlosen Zylindern kompatibel, sofern die Bohrungsabstände der jeweiligen ISO-Norm entsprechen.

Mittelbefestigungen für kolbenstangenlose Zylinder sind standardmäßig für Schutzart IP65 ausgelegt und widerstehen Betriebstemperaturen von -20°C bis +80°C bei relativer Luftfeuchtigkeit bis 95%. Der maximale Betriebsdruck beträgt je nach Zylindergröße zwischen 8 bis 10 bar, wobei die mechanische Belastbarkeit durch die Werkstoffqualität und Oberflächenbehandlung bestimmt wird. Die eloxierten Aluminiumkomponenten bieten hervorragenden Korrosionsschutz nach DIN 17611, während optional verfügbare Edelstahlausführungen für aggressive Medien und Reinraumanwendungen geeignet sind.

Mittelbefestigungen kolbenstangenloser Zylinder erfordern eine visuelle Inspektion alle 6 Monate auf mechanische Beschädigungen, Korrosion und ordnungsgemäßen Sitz der Befestigungsschrauben. Die Nachziehmomente der Befestigungsschrauben sollten jährlich überprüft werden, wobei eine Reduzierung um mehr als 20% des ursprünglichen Anzugsmomentes eine Erneuerung der Schraubenverbindung erforderlich macht. Bei ordnungsgemäßer Installation und Wartung erreichen hochwertige Mittelbefestigungen eine Lebensdauer von über 2 Millionen Zyklen, was einer Betriebsdauer von 8 bis 12 Jahren bei kontinuierlichem Industriebetrieb entspricht.
