Einzelventile

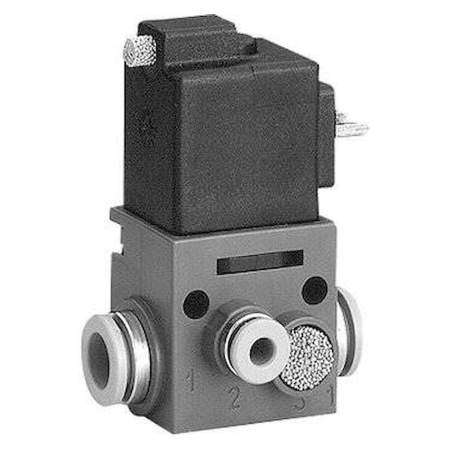

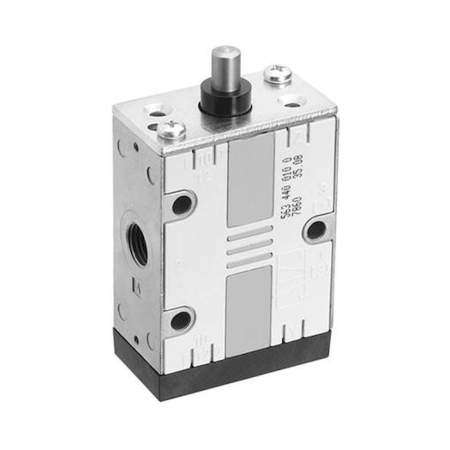

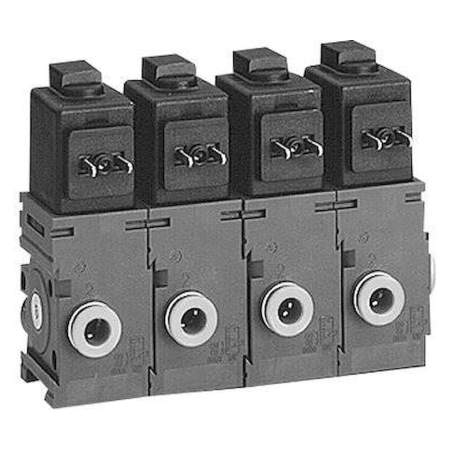

Aventics Einzelventile sind elektromagnetisch betätigte pneumatische Wegeventile, die als standalone Komponenten für die präzise Steuerung von Druckluftströmen in industriellen Automatisierungsanlagen konzipiert sind. Die Ventile der Serien CL03-EV, CD12 und 567 werden primär in der Automatisierungstechnik, Verpackungsindustrie, Werkzeugmaschinenbau, Handhabungstechnik und pneumatischen Fertigungslinien eingesetzt, wo sie Druckluftaktoren wie Zylinder, Greifer und Schwenkmotoren steuern. Im Gegensatz zu kompakten Ventilinseln arbeiten Einzelventile dezentral und ermöglichen modulare Systemlösungen mit direkter 24V DC Ansteuerung über SPS-Ausgänge oder Feldbusse, wodurch sich flexible Maschinenkonzepte mit reduzierten Installationskosten realisieren lassen.

Die Ventilauswahl erfolgt primär nach der Wegekonfiguration, wobei 3/2-Wegeventile für einfachwirkende Zylinderfunktionen und 5/2-Wegeventile für doppeltwirkende Antriebe mit Rückhub verwendet werden, während 5/3-Wegeventile der Serie CD12 zusätzliche Zwischenstellungen ermöglichen. Betriebsdrücke liegen typisch zwischen 2 und 10 bar bei Nennweiten von DN 1,5 bis DN 4, die Anschlussgröße variiert von G1/8 bis G1/2 je nach Serie und geforderten Durchflussleistungen bis 1200 l/min. Die elektrische Ansteuerung erfolgt standardmäßig mit 24V DC bei Schaltleistungen zwischen 2,5 und 4,2 Watt, wobei Ansprechzeiten unter 15 ms und Rückfallzeiten unter 12 ms für dynamische Steuerungsaufgaben erreicht werden, während die Lebensdauer von 10 Millionen Schaltzyklen langzeitstabile Industrieanwendungen gewährleistet.

Aventics Einzelventile entsprechen der DIN EN ISO 5599-1 für standardisierte Anschlussmaße und Befestigungsbohrbilder sowie der DIN EN 60204-1 für elektrische Sicherheit in Maschinen und Anlagen. Die elektromagnetische Verträglichkeit wird nach DIN EN 61000-6-2 für Störfestigkeit und DIN EN 61000-6-4 für Störaussendung gewährleistet, während die Schutzarten nach DIN EN 60529 klassifiziert sind und typisch IP65 erreichen. Für explosionsgefährdete Bereiche sind spezielle ATEX-Varianten nach DIN EN 60079-0 und DIN EN 60079-15 verfügbar, die den Ex-Schutz Kategorien 2G und 2D entsprechen und für Zone 1 und Zone 21 zugelassen sind, wobei zusätzlich die Maschinenrichtlinie 2006/42/EG und die EMV-Richtlinie 2014/30/EU erfüllt werden.

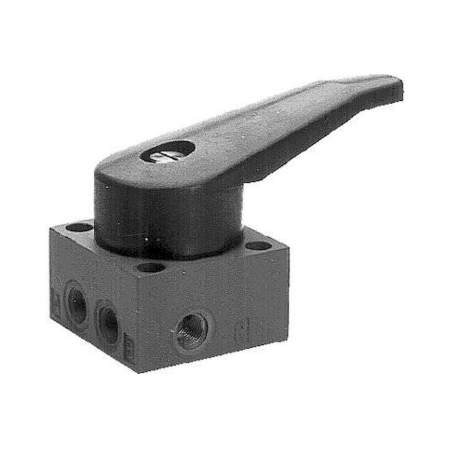

Die Serie CL03-EV zeichnet sich durch kompakte Bauweise mit 15mm Grundbreite und direkter Platinenmontage für platzsparende Installationen aus, während die CD12-Serie für höhere Durchflussleistungen bis 1200 l/min bei Anschlussgrößen bis G1/2 dimensioniert ist und 5/3-Wegeventile mit Mittelstellung anbietet. Die Serie 567 bietet besonders robuste Konstruktion mit korrosionsbeständigen Messing-Gehäusen für aggressive Medien und erweiterte Betriebstemperaturen bis 80°C bei FKM-Dichtungen. Wesentliche Unterschiede liegen in den Anschlussgrößen von G1/8 bei CL03-EV bis G1/2 bei CD12-Ventilen, den verfügbaren Funktionsvarianten von einfachen 3/2-Wege bis zu komplexen 5/3-Wege-Konfigurationen sowie in der Montageart von Einzelbefestigung über Grundplatten bis zur Reihenmontage mit standardisierten Zwischenplatten nach ISO 5599.

Aventics Einzelventile benötigen eine stabile Montagefläche mit Ebenheitstoleranz nach DIN ISO 1101 Klasse IT7 und können über standardisierte Grundplatten, Reihenklemmen oder Direktverschraubung an Rohrleitungen installiert werden, wobei Anzugsdrehmomente zwischen 8 und 25 Nm je nach Anschlussgröße einzuhalten sind. Die pneumatischen Anschlüsse erfolgen über metrische ISO-Gewinde G1/8 bis G1/2 oder Steckverschraubungen für Schläuche von 4 bis 12mm Außendurchmesser, während elektrische Anschlüsse über M12-Rundstecker nach DIN EN 61076-2-101 oder Flachstecker 6,3mm nach DIN 46244 realisiert werden. Für optimale Funktionssicherheit ist ein Wartungsgerät mit Druckregler, Wasserabscheider und Öler nach DIN ISO 8573-1 Reinheitsklasse 7:4:4 vorzuschalten, wobei Filtrationsgüte 40 μm und Restölgehalt unter 5 mg/m³ sicherzustellen sind.

Aventics Einzelventile erreichen standardmäßig Schutzart IP65 nach DIN EN 60529 für staubdichte und strahlwassergeschützte Ausführung in Industrieumgebungen, wobei spezielle Varianten bis IP67 für temporäres Untertauchen bis 1m Wassertiefe verfügbar sind. Der Betriebstemperaturbereich erstreckt sich von -10°C bis +60°C bei Standard-NBR-Dichtungen und bis +80°C mit FKM-Hochtemperaturdichtungen, während die relative Luftfeuchtigkeit bis 95% ohne Kondensation toleriert wird. Betriebsdruck liegt zwischen 2 und 10 bar Überdruck, Prüfdruck bei 15 bar, wobei die interne Leckage unter 1 cm³/min bei 6 bar Prüfdruck nach ISO 5599-3 spezifiziert ist und externe Leckage vollständig ausgeschlossen wird durch doppelte O-Ring-Abdichtung und verschweißte Spulengehäuse.

Aventics Einzelventile erreichen bei bestimmungsgemäßem Betrieb mit gefilterter Druckluft nach ISO 8573-1 eine Lebensdauer von 10 Millionen Schaltzyklen ohne planmäßige Wartung, wobei vierteljährliche Sichtprüfungen auf äußere Leckagen, mechanische Beschädigungen und Anschlusslockerungen durch qualifiziertes Wartungspersonal empfohlen werden. Typische Verschleißkomponenten sind NBR-O-Ring-Dichtungen nach DIN 3771 und Magnetspulen mit Isolationsklasse F, die nach 5 bis 8 Betriebsjahren oder bei Funktionsausfall durch Originalersatzteile zu erneuern sind, wobei Spulenwiderstand und Isolationswiderstand regelmäßig zu prüfen sind. Bei aggressiven Medien, hoher Umgebungstemperatur über 50°C oder Schaltfrequenzen über 5 Hz sollten halbjährliche Funktionsprüfungen mit Leckagemessung unter 6 bar Prüfdruck und Schaltzeitmessung durchgeführt werden, um frühzeitige Verschleißerkennung und Ausfallvermeidung sicherzustellen.
