Serie 740

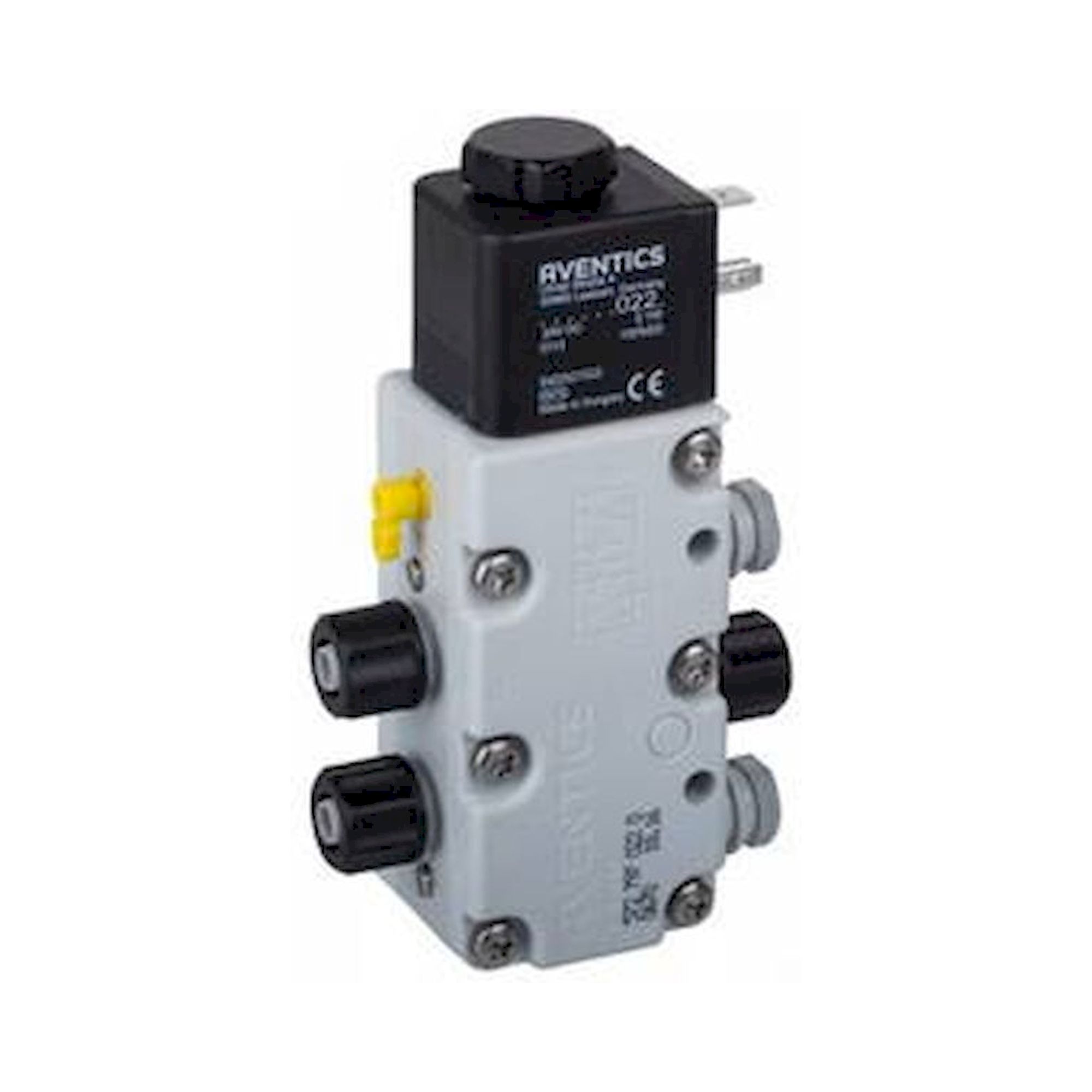

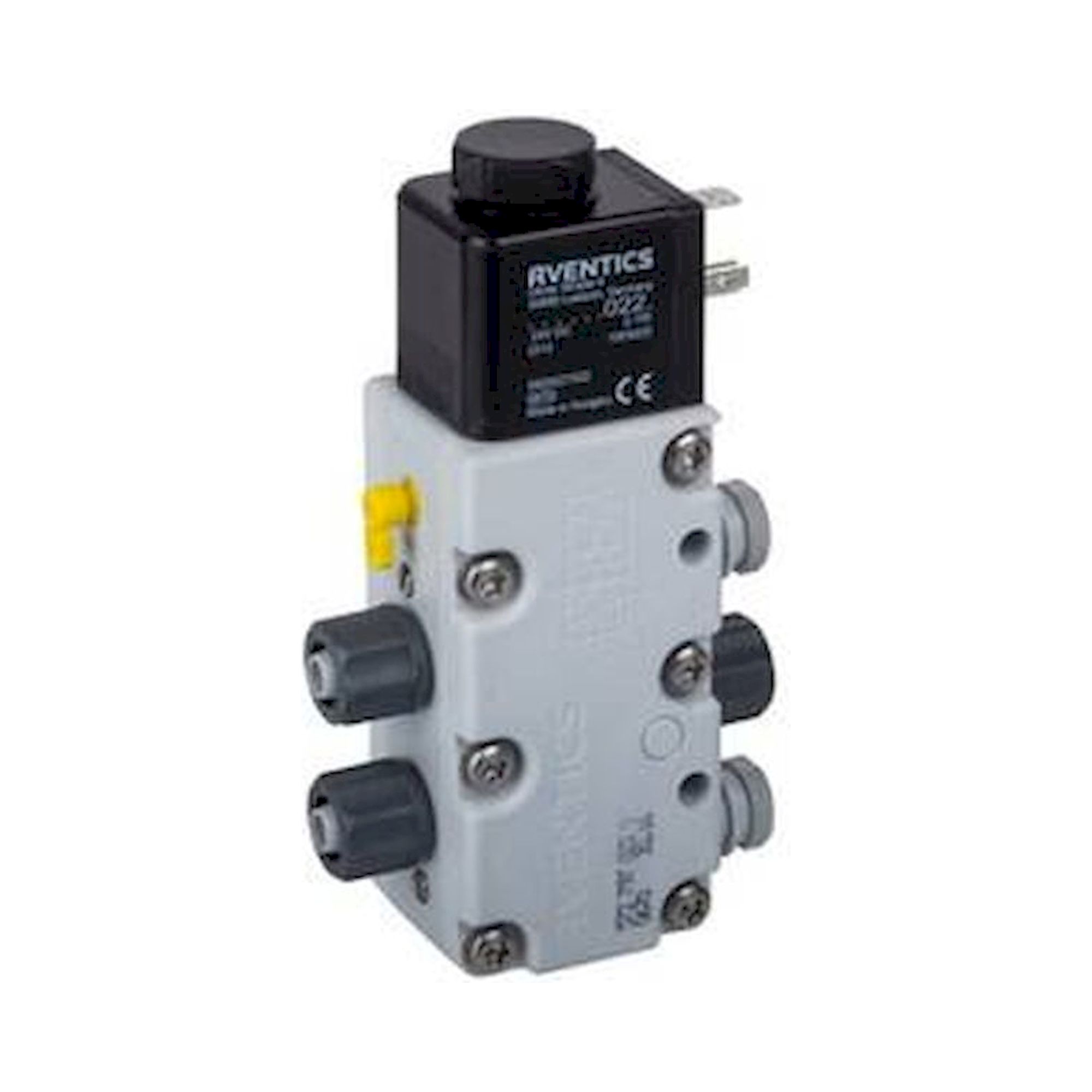

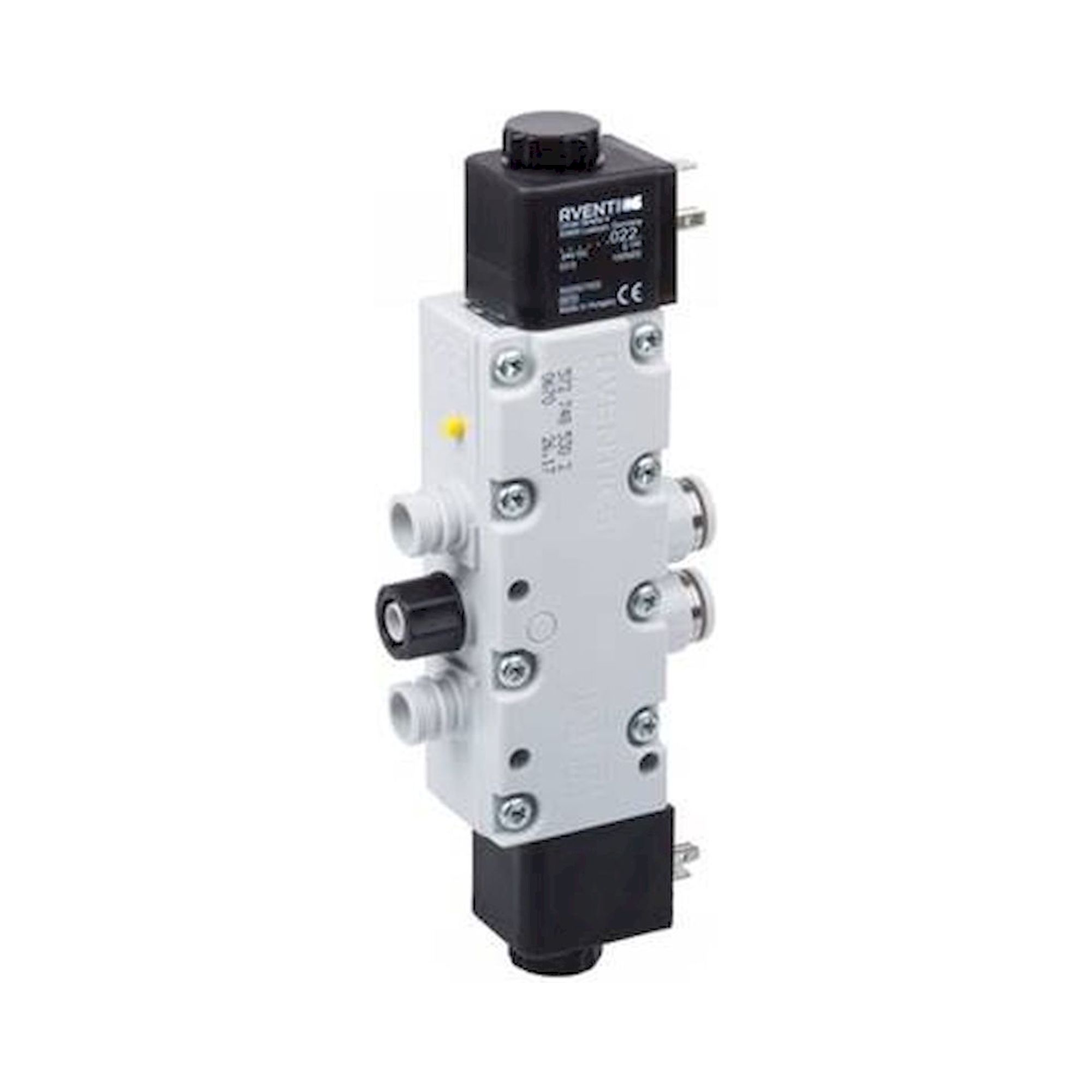

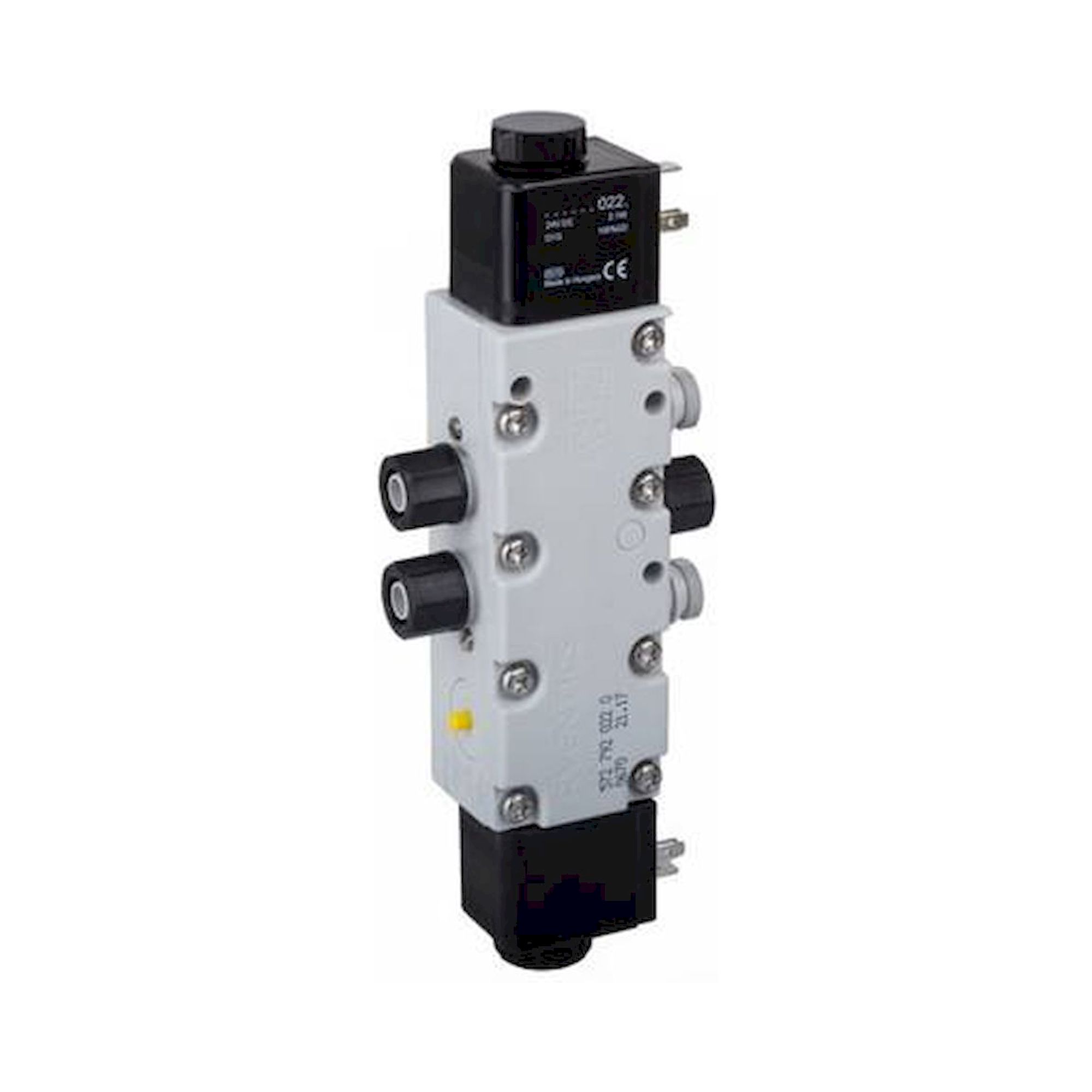

Die Aventics Serie 740 Einzelventile sind pneumatische Wegeventile in 5/2- und 5/4-Wegeausführung für die präzise Steuerung von Druckluftströmen in industriellen Automatisierungsanlagen. Diese Ventile kommen hauptsächlich in der Fertigungstechnik, Verpackungsmaschinen, Handhabungstechnik und pneumatischen Antriebssystemen zum Einsatz. Die Serie umfasst sowohl Standardausführungen als auch die robusteren 740-CP Varianten für anspruchsvolle Industrieumgebungen. Typische Anwender sind Maschinenbauer, Automatisierungstechniker und Instandhaltungsteams in der Produktions- und Prozessindustrie.

Bei der Auswahl von Aventics Serie 740 Ventilen sind die Wegeanzahl (5/2-Wege für einfache Zylinderschaltungen oder 5/4-Wege für Differentialzylinder), die Betätigung (elektropneumatisch oder manuell) und die Nennweite entscheidend. Die Spannungsversorgung variiert zwischen 24V DC und 230V AC je nach Modell, wobei die 740-CP Serie für erhöhte Anforderungen konzipiert ist. Der maximale Betriebsdruck liegt typisch bei 10 bar, während die Schaltfrequenz bis zu 5 Hz erreichen kann. Die Auswahl der Anschlusstechnik erfolgt zwischen G1/4- und G3/8-Gewinden je nach Rohrleitungsdimension der pneumatischen Anlage.

Aventics Serie 740 Ventile entsprechen der DIN EN ISO 5599-1 für pneumatische Wegeventile und deren Anschlussmaße sowie der DIN EN 60204-1 für die elektrische Ausrüstung von Maschinen. Die elektromagnetischen Komponenten erfüllen die EMV-Richtlinie EN 61000-6-2 für Störfestigkeit und EN 61000-6-4 für Störaussendung in Industrieumgebungen. Zusätzlich sind die Ventile nach DIN EN ISO 4414 für allgemeine Regeln pneumatischer Systeme ausgelegt. Die 740-CP Varianten bieten erweiterte Konformität mit strengeren Industriestandards für kontinuierlichen Betrieb unter erschwerten Umgebungsbedingungen.

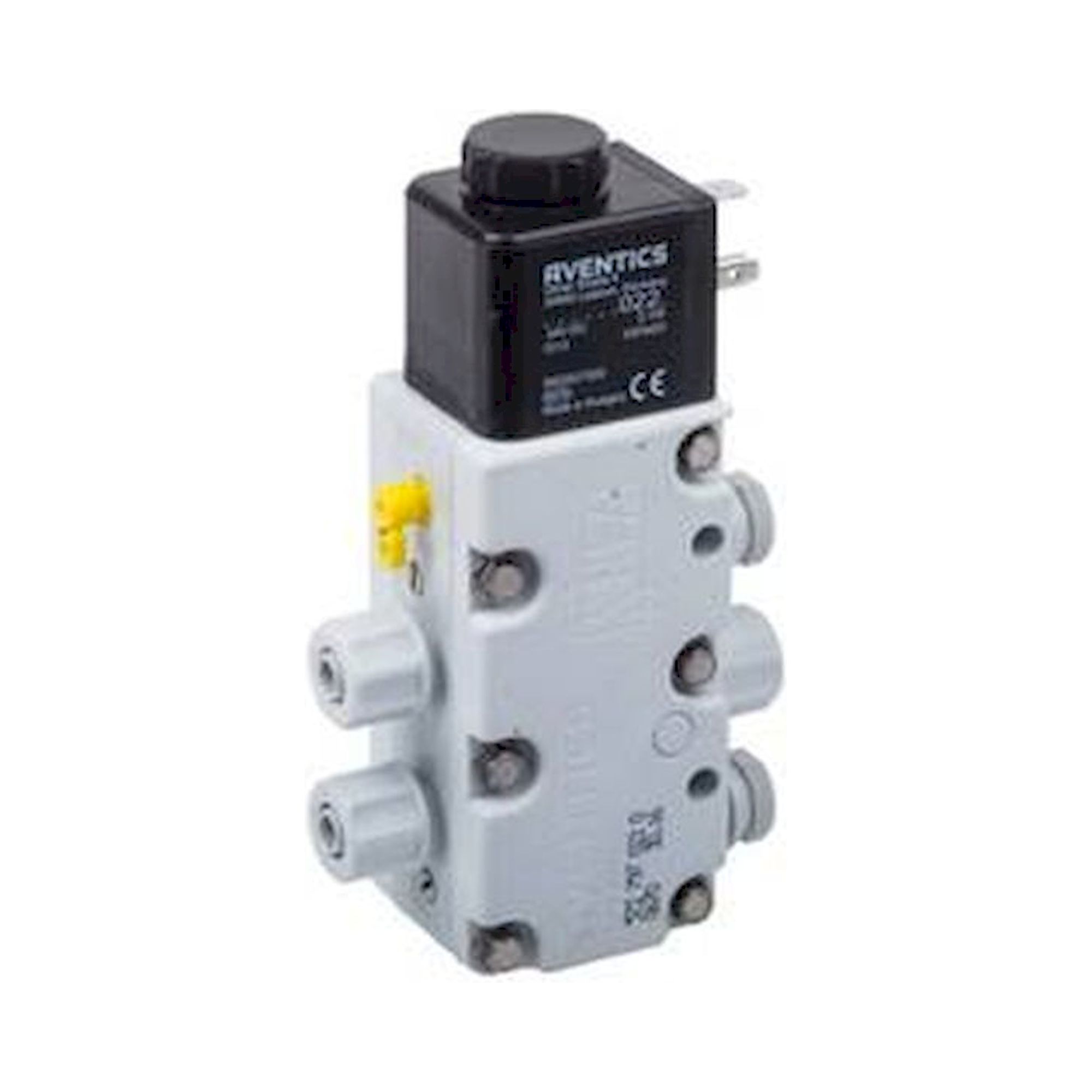

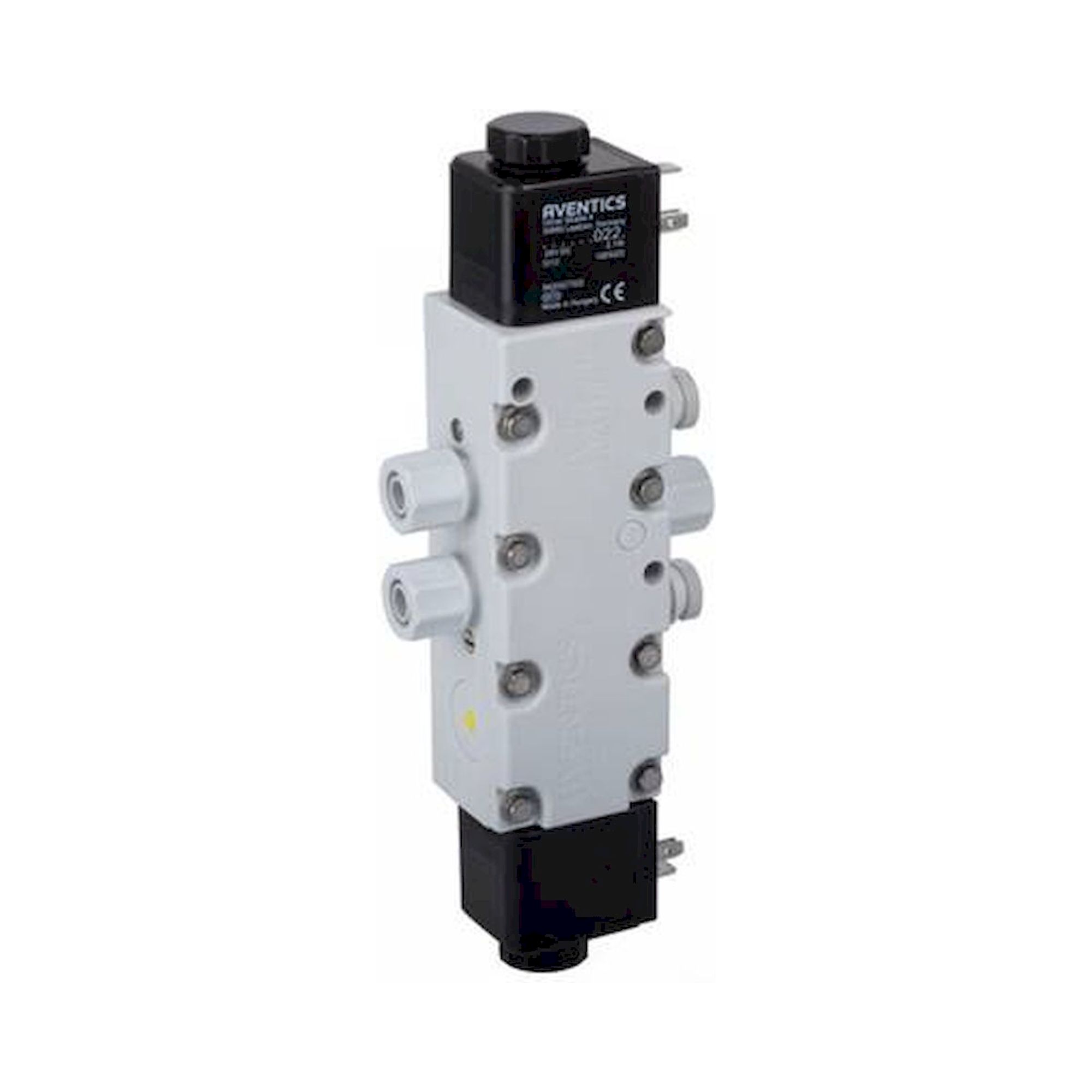

Die Aventics 740-CP Serie (wie Modell 5727925280 und 5727945280) zeichnet sich durch verstärkte Konstruktion für Dauerbetrieb und erhöhte Schaltzyklen gegenüber den Standard Serie 740 Ventilen aus. CP-Modelle verfügen über optimierte Magnetspulen mit verbesserter Wärmeabfuhr und erreichen Schaltfrequenzen bis 10 Hz im Dauerbetrieb. Die mechanischen Komponenten sind für über 50 Millionen Schaltzyklen ausgelegt, während Standard-Ausführungen für 20 Millionen Zyklen spezifiziert sind. Zusätzlich bieten 740-CP Ventile erweiterte Temperaturbeständigkeit von -20°C bis +80°C und verbesserte Vibrationsfestigkeit nach DIN EN 60068-2-6 für anspruchsvolle Industrieumgebungen.

Aventics Serie 740 Ventile erfordern eine Grundplattenmontage nach DIN EN ISO 5599-1 mit standardisierten Bohrungsbildern für 15mm oder 26mm Ventilplatten. Die pneumatischen Anschlüsse erfolgen über G1/4- oder G3/8-Gewindeanschlüsse je nach Ventilgröße, wobei die maximale Rohrleitungslänge 50 Meter bei 6mm Innendurchmesser nicht überschreiten sollte. Elektrische Anschlüsse verwenden M12-Steckverbinder oder Geräteanschlussleitungen nach DIN EN 175301-803 für industrietaugliche Verbindungen. Die Ventile sind kompatibel mit handelsüblichen Kompaktventilinseln und SPS-Systemen über digitale 24V-Eingänge bei maximal 100mA Stromaufnahme pro Magnetspule.

Aventics Serie 740 Ventile verfügen über Schutzart IP65 nach DIN EN 60529 für Staub- und Strahlwasserschutz in Industrieumgebungen. Der Betriebsdruckbereich liegt zwischen 2 bar Mindestdruck und 10 bar Maximaldruck bei gefilterter Druckluft nach DIN EN ISO 8573-1 Klasse 7:4:4. Die zulässige Betriebstemperatur erstreckt sich von -10°C bis +60°C für Standardausführungen, während 740-CP Modelle erweiterte -20°C bis +80°C erreichen. Die Magnetspulen sind für Dauerbetrieb bei 100% Einschaltdauer ausgelegt und vertragen Spannungsschwankungen von ±10% der Nennspannung ohne Funktionsbeeinträchtigung.

Aventics Serie 740 Ventile erreichen bei bestimmungsgemäßem Betrieb mit gefilterter Druckluft eine Lebensdauer von 20 Millionen Schaltzyklen für Standardmodelle und 50 Millionen für 740-CP Ausführungen. Die präventive Wartung sollte alle 2 Millionen Schaltzyklen oder spätestens nach 12 Monaten Betriebszeit erfolgen und umfasst die Reinigung der Luftfilter und Prüfung der Dichtungen. Verschleißteile wie Magnetspulen haben eine mittlere Betriebsdauer von 5 Jahren bei kontinuierlichem Betrieb, während Elastomerdichtungen nach DIN EN ISO 3601 alle 3 Jahre oder bei erkennbaren Undichtigkeiten getauscht werden sollten. Die Inspektion der elektrischen Anschlüsse und Isolationsmessung ist jährlich nach DIN VDE 0113-1 durchzuführen.
